链条传动式克利普夹持输送机构

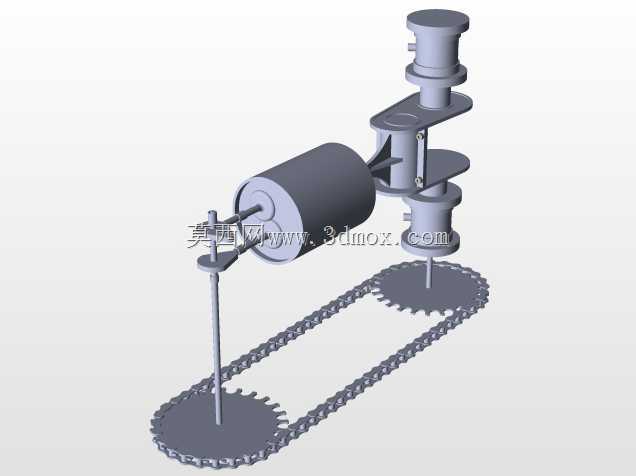

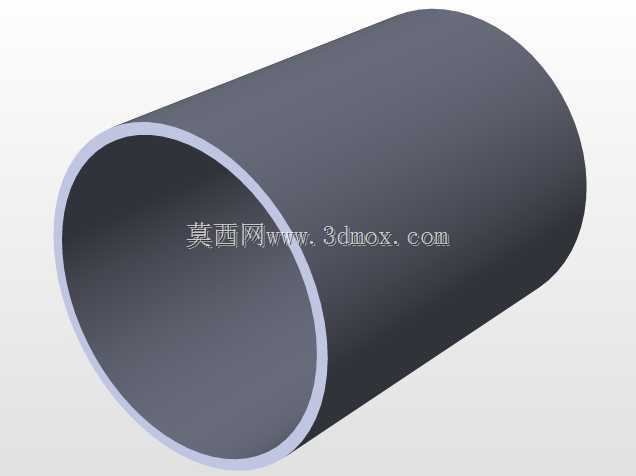

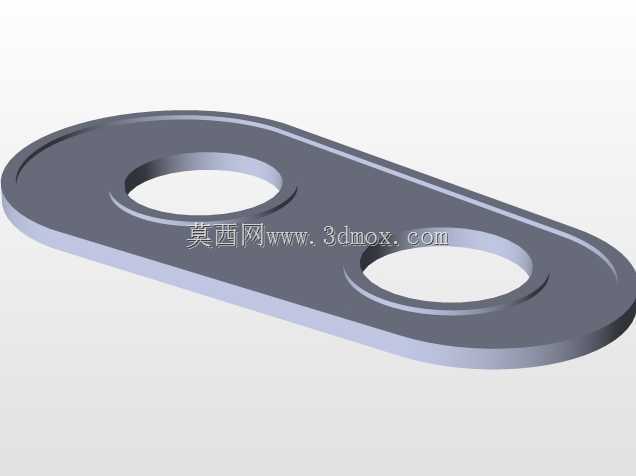

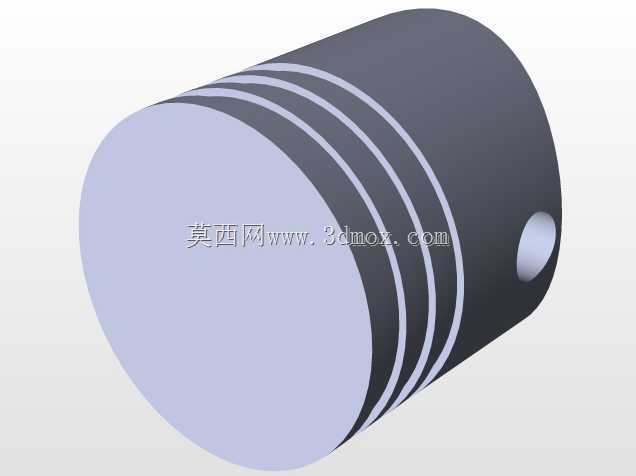

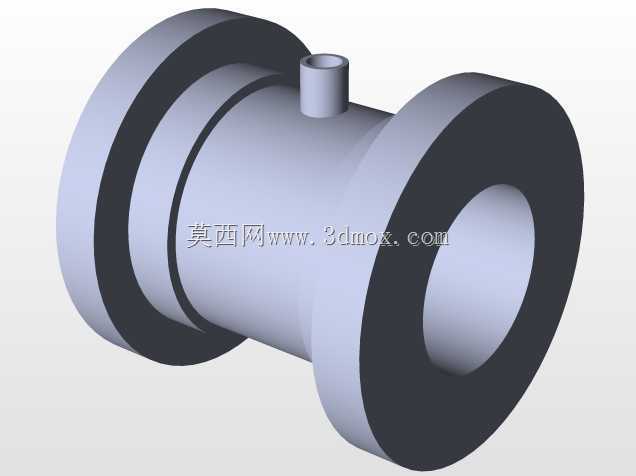

这套夹持输送结构常见于轻工装配、小件连续移送以及工位间步进输送场景，核心作用是在保持工件姿态稳定的前提下，完成直线段的循环输送。整体采用双链轮支撑闭合链条的布局，两个链轮分别布置在机架两端，其中一端作为主动端接入动力，另一端可通过张紧结构调整链条松紧，避免长期运行后出现松边下垂、跳齿或啮合冲击。夹持执行件沿链条节距方向布置，能够随链条同步移动，在进入工作段时对目标工件形成可靠夹持，离开卸料段后自动释放，减少额外推送或抓取动作。从结构组成看，上部立柱与多层支撑板构成安装基体，既为链轮轴提供定位支撑，也为动力元件、检测元件或附属导向件预留安装面。侧置的回转动力件通过连接座固定在立板上，输出端与夹持动作端相连，可在输送停顿或连续运行过程中配合完成工件姿态调整、压紧或辅助定位。立板上的紧固点采用对称布置，便于控制装配后的同轴度与板面垂直度，降低链条运行时的侧向偏载。链轮与链条的啮合设计是该机构稳定运行的关键。选型时需要结合输送节拍、单件负载以及运行速度确定链条规格和链轮齿数，齿数过少会导致多边形效应明显，传动平稳性下降；齿数过多则会增大整体外形尺寸，并使张紧调节范围受限。两链轮中心距决定了有效输送长度，实际布置时要在链条允许的悬垂量范围内确定跨距，长距离输送还应在回程边增加托条或导向槽，防止链条抖动。夹持件与链条的连接位置需要对应链节附件，安装孔位应保证夹持点运动轨迹与输送方向平行，避免工件在移动中出现偏移或卡滞。安装边界方面，竖直方向的尺寸主要由上部支撑柱、链轮半径和底部链条回程空间共同决定，底部链轮轴中心线到安装基面的高度要留出链条下垂与维护空间；水平方向尺寸由两端链轮中心距、动力件外伸长度以及侧装支架厚度叠加而成，布局时要在动力件一侧预留检修空间，方便拆装连接件和调整张紧螺栓。夹持端的工作高度应与前后工位的工装面保持一致，若用于多工位联动，还要核算启停过程中的惯性冲击，必要时在主动端加入缓冲或减速环节。机架板材的厚度、加强筋位置以及连接螺栓规格，都应围绕链条拉力和夹持负载进行校核，尤其是立板与横板的交接处，容易因反复受载出现松动，设计中可通过定位销与螺栓组合使用来保持长期精度。整套结构把链传动的长距离输送能力与夹持动作集成在一起，减少了独立搬运机构的重复配置，适合需要连续移送、定点保持和姿态配合的机械系统。
