C形内齿圈行星绞轮传动结构

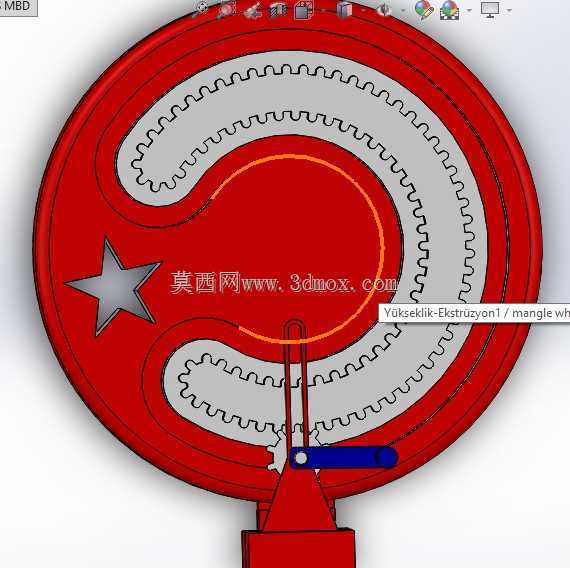

该结构以C形内齿圈作为核心承载件，齿圈沿近似环形轨迹连续布置内齿，中间留出弧形避让区，使驱动臂能够在有限包角内完成回转与换向。小齿轮布置在驱动臂端部，与内齿圈保持恒定啮合，驱动臂绕中心支座摆动时，小齿轮沿内齿圈滚动，从而把连续或往复输入转化为受控的卷绕、牵引或分度动作。这种布置适合安装空间呈圆盘状、需要大传动比且要求结构紧凑的场合，常见于轻中型牵引装置、工位换位机构、卷取单元以及需要低速大扭矩输出的辅助传动部位。

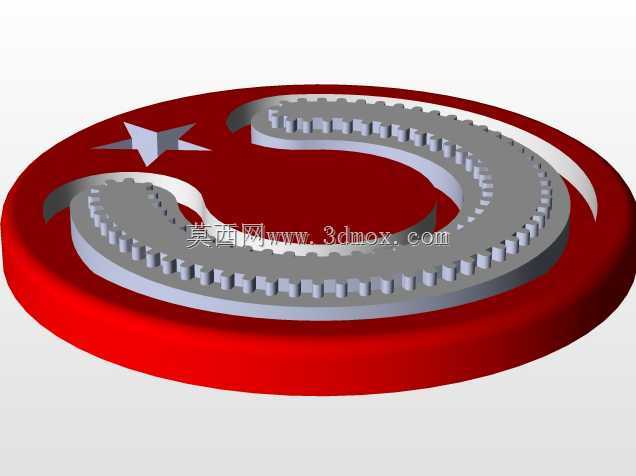

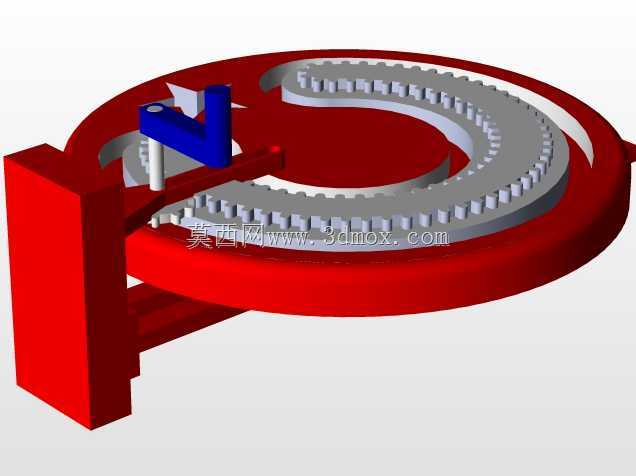

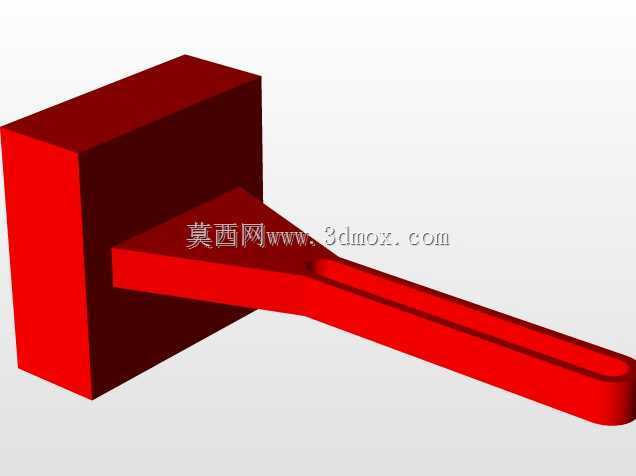

从功能上看，内齿圈同时承担轨道、啮合副和机架边界三种角色。齿廓采用渐开线内啮合形式，重合度高于外啮合，接触应力分布更平缓，运行噪声较低；小齿轮在齿圈内部运动，中心距小于外啮合方案，整机径向尺寸能够明显压缩。C形开口并非简单减重，而是为驱动臂、销轴和外部连接构件提供运动通道，避免整圈封闭结构在装配和维护时需要拆解过多零件。支座位于下方，通过销轴与驱动臂连接，形成稳定回转中心；蓝色手柄或连杆段用于外接手动、气动或电机驱动单元，可根据现场负载更换驱动方式。

设计时需要先确定内齿圈节圆直径、齿宽和模数，再根据所需传动比计算小齿轮齿数。内齿圈的开口两端应设置足够的实体壁厚，避免齿根圆与外圆之间壁厚过小导致刚性不足；齿圈背部可保留连续圆环，以提高扭转刚度并控制热变形。小齿轮轴与驱动臂之间建议设置轴承或耐磨衬套，降低摆动过程中的摩擦阻力；销轴位置需同时满足啮合侧隙、装配间隙和驱动臂摆角要求。安装边界方面，整体占地由外圆直径、下方支座高度以及驱动臂最大伸出长度共同决定，选型时应核对驱动臂在极限位置是否与周边护罩、机架或管线发生干涉。

实际应用中，该类绞轮不宜直接承担冲击载荷，输入端宜设置限位、缓冲或过载保护。若用于轧钢辅助工位，可作为小行程牵引、辊道换位或压紧机构的低速执行部件；若用于通用设备，则可通过更换手柄长度、齿轮材料和支座固定方式适配不同负载。三维建模阶段应重点检查内齿圈开口处齿形连续性、小齿轮全行程啮合状态以及驱动臂与支座的同轴关系，工程图中需标注齿圈定位面、销轴孔中心高和安装孔距，以便现场直接完成预装和调试。
