.22口径带孔圆形弹丸结构设计

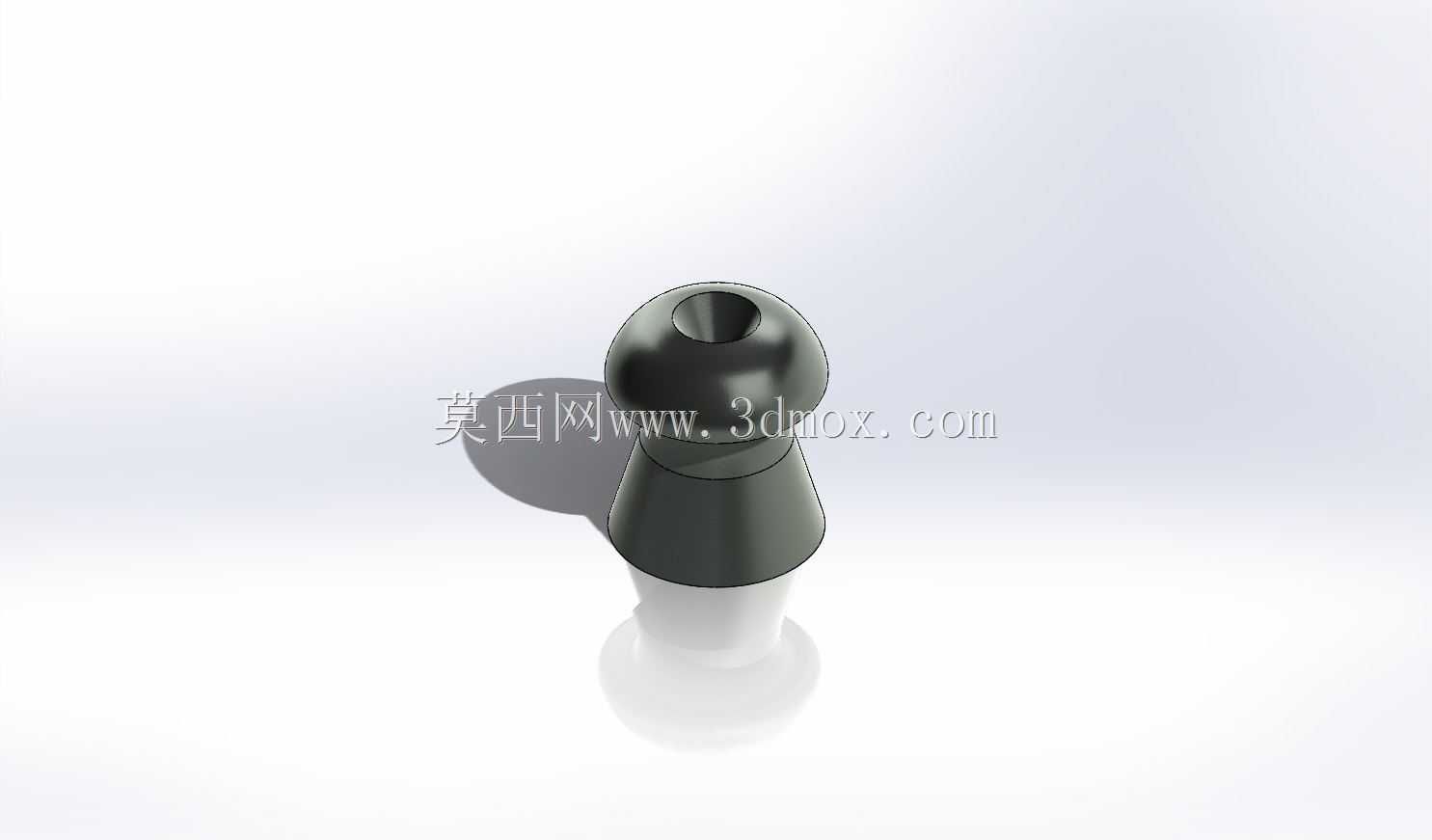

该零件为.22口径圆形带孔颗粒，属于气动发射器具配套的小型消耗件，整体采用回转体结构，建模时以中心线为基准完成旋转特征，保证各段同轴度。头部为圆弧过渡的半球形，可在进入枪管时减少磕碰并保持对中；中部略向外鼓出，形成与枪管内壁贴合的导向段；尾部呈锥台状收窄，便于装填和在推送过程中自动定心。顶端内凹孔并非简单装饰，而是用于调整质量分布、容纳发射气流或改变撞击后的变形特性，孔深与孔径需与头部壁厚保持合理比例，避免边缘过薄导致飞边或强度不足。

从实际使用场景看，这类颗粒常见于低压气动器具、训练装置或实验平台，对尺寸一致性要求较高。外径必须控制在口径允许的公差范围内：过大会造成卡滞、推送阻力增大，过小则会导致密封不足、初速离散。模型中各段直径连续变化，没有突变台阶，目的是降低通过枪管时的摩擦阻力。表面应保持光滑，无明显分模线和毛刺，否则会影响飞行稳定性并加速枪管磨损。

设计思路上，先确定外径、总长和内孔三个关键边界，再通过样条或圆弧修正头尾部轮廓。头部圆弧半径决定初始接触状态，中部圆柱段提供主要导向，尾部锥角影响装填顺畅性。若用于批量加工，还需考虑材料收缩率和脱模斜度；若采用金属或硬质塑料，则应校核薄壁处在撞击和挤压下的开裂风险。质量中心应尽量靠近几何轴线，避免因偏心造成出管后偏转。

安装边界方面，该零件不需要额外紧固件，依靠外形与枪管内孔配合。建模时应保留完整回转剖面，便于直接生成工程图并标注外径、总长、内孔直径、孔深、头部半径和尾部锥角。对于结构设计人员，该模型可作为气动输送、小型弹射件或类似回转体零件的参考；对于设备选型人员，则可据此校核送弹机构、推杆行程和枪管内径之间的匹配关系。
