多层叠装半月形金属连接铰链

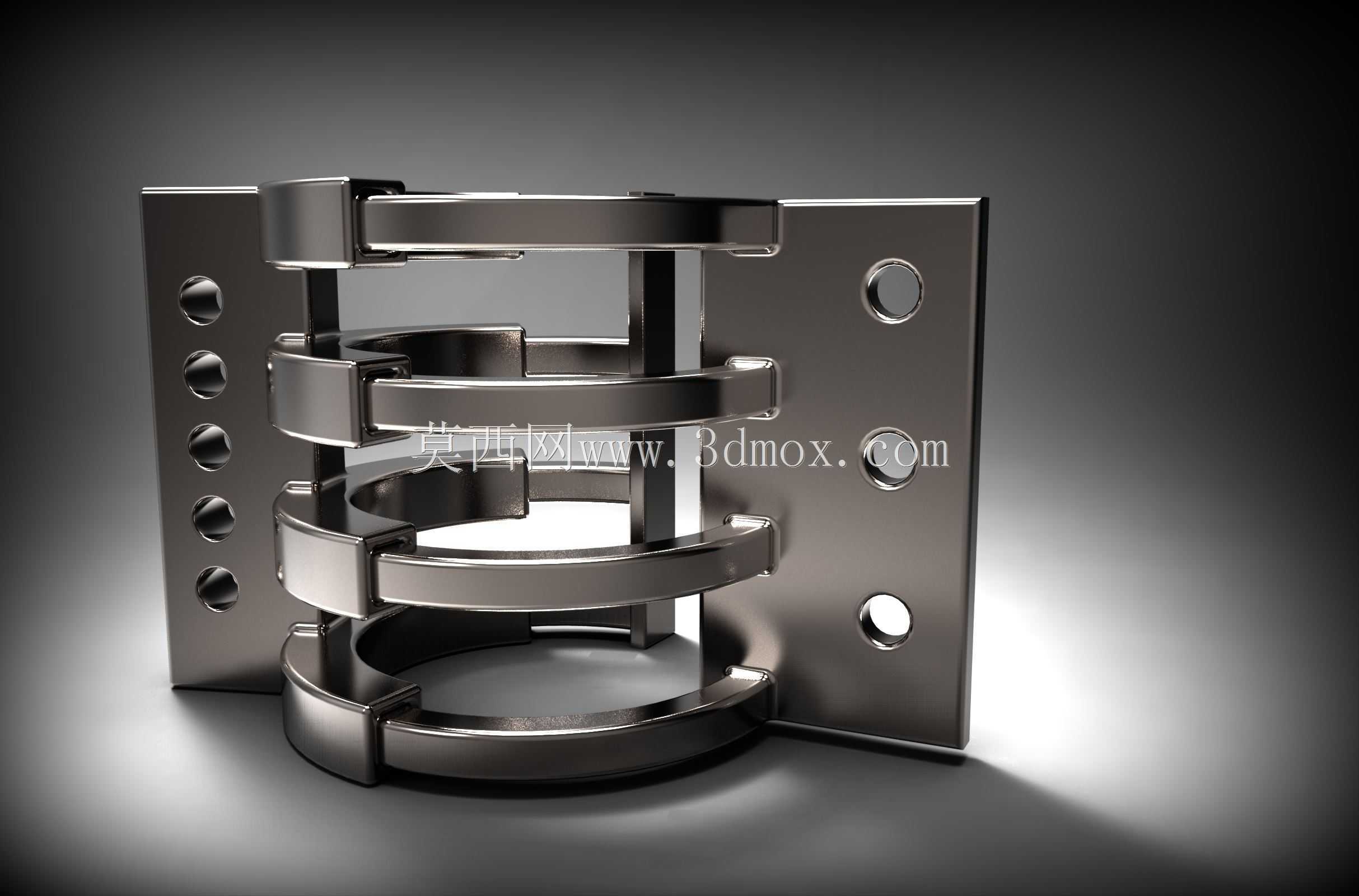

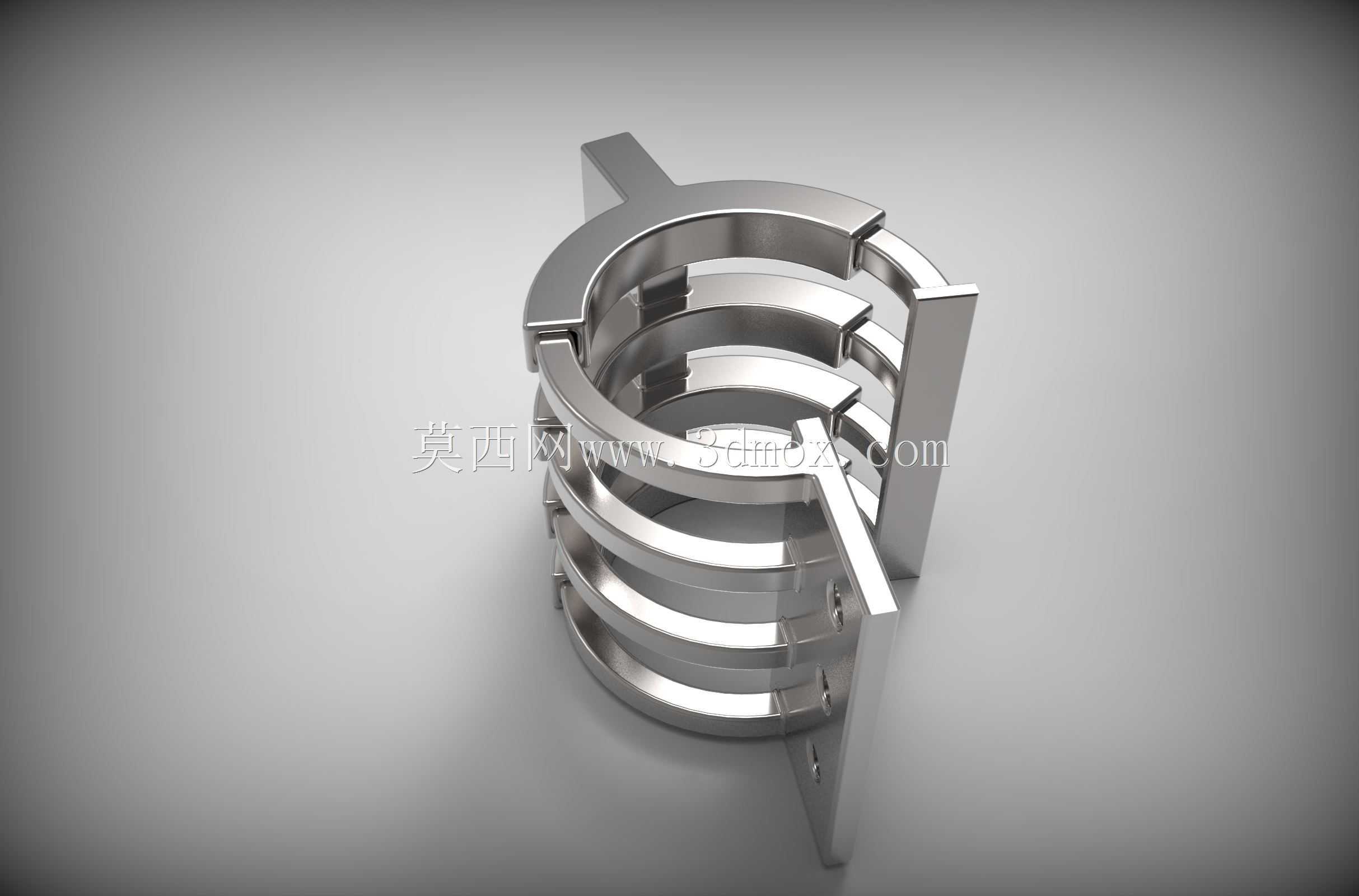

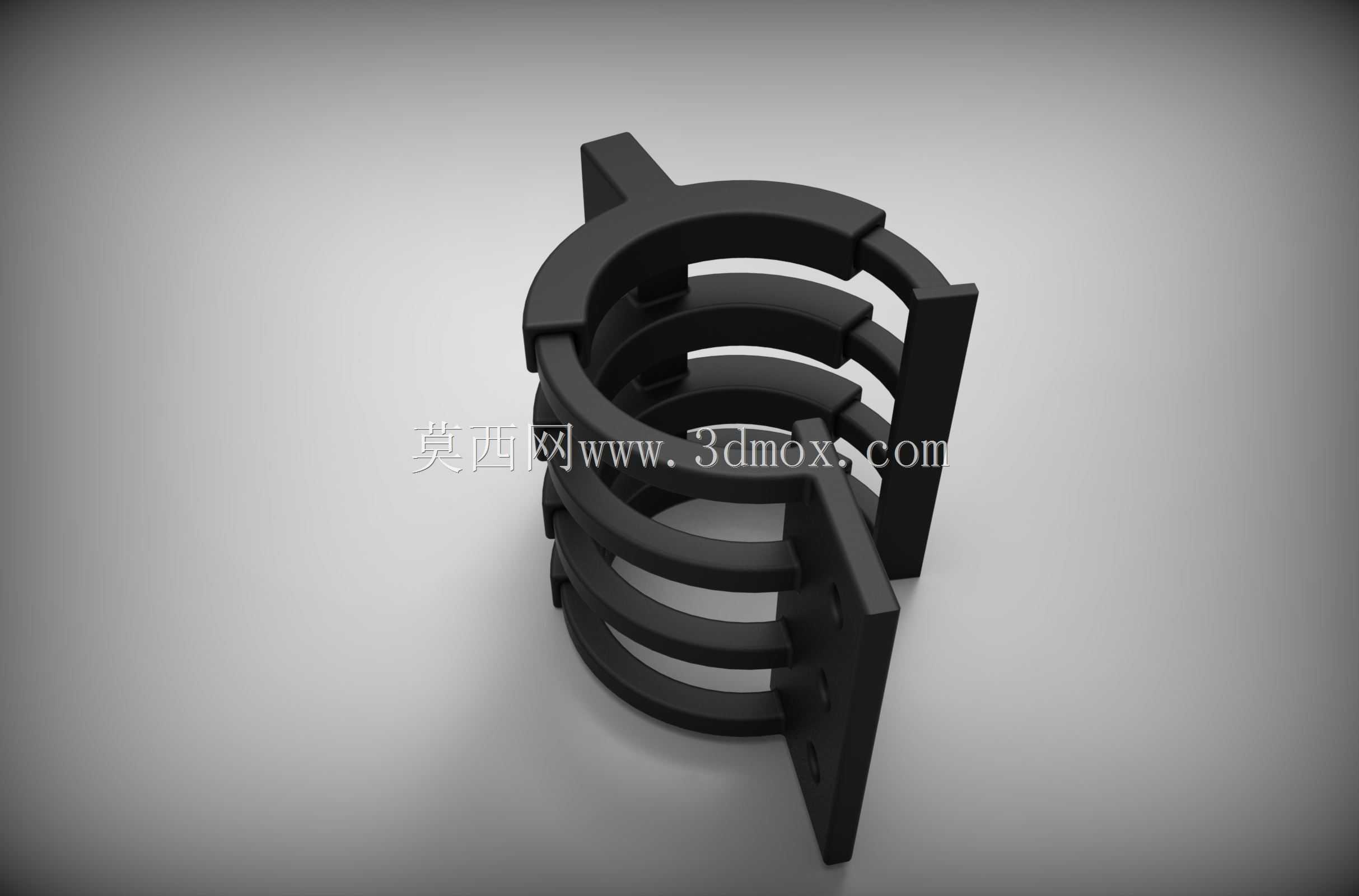

该半月形铰链采用双侧安装板与多层弧形铰接环组合结构，主要用于需要在有限开合空间内传递转动、同时保持较高侧向支撑刚度的箱体、护罩、检修门或小型设备翻盖场景。与普通单片合页相比，多层弧形环沿轴向叠置后，可把载荷分散到多个接触段，降低单处铰接面的压应力；在频繁开合或存在轻微振动的工况下，这种结构有助于减小局部磨损并提高铰接稳定性。

从功能实现看，两侧板分别承担固定侧与活动侧连接任务。板上预留的通孔用于穿入螺钉或螺栓，安装时可先固定一侧，再通过预装定位调整另一侧孔位，最后完成整体锁紧。多层半月环在中部形成连续回转通道，既限制非转动方向的错位，又保留绕铰接轴线的顺畅转动。弧形环之间的间隙需要在建模与加工中控制：间隙过小会造成转动卡滞并增加摩擦，间隙过大则会产生旷量，影响门板或护罩闭合后的定位精度。

设计思路上，该结构把传统销轴式铰接转化为环抱式多层连接，外形更紧凑，视觉整体性更强。侧板边缘做平直处理，便于贴合安装基面；孔位沿板长方向分布，可根据承载要求选择全部固定或间隔固定。半月环的截面宽度、叠层数量和板厚共同决定承载能力，若用于较重门体，应同步核算螺钉拉拔力、板件弯曲变形以及环部接触强度。

安装边界方面，需重点确认侧板贴合面的平面度。若基面存在焊接变形或加工凸起，紧固后可能使侧板产生内应力，进而把弧形环拉偏，造成开合阻力增大。布置时还要预留转动扫掠空间，尤其多层环外侧会随转角形成一定包络范围，周边线管、密封条或相邻结构不得进入该区域。对于需要限定开合角度的场合，可在侧板或基体上增加限位挡块，避免半月环在极限角度承受额外冲击。

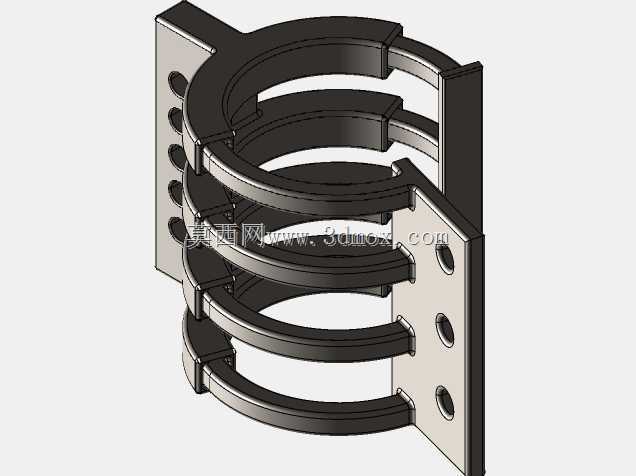

三维建模时应先确定铰接轴线，再以轴线为基准生成两侧安装板和各层弧形环，保证孔位与回转中心的相对位置准确。装配关系中需保留合理转动间隙，并检查侧板孔位是否与标准紧固件匹配。该结构适合在追求紧凑外观、稳定支撑和可靠开合的五金连接部位使用。
