航空轻量化优化型飞机轴承支撑座

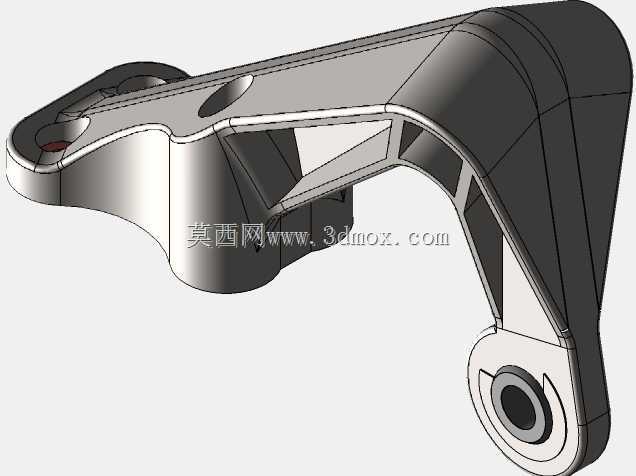

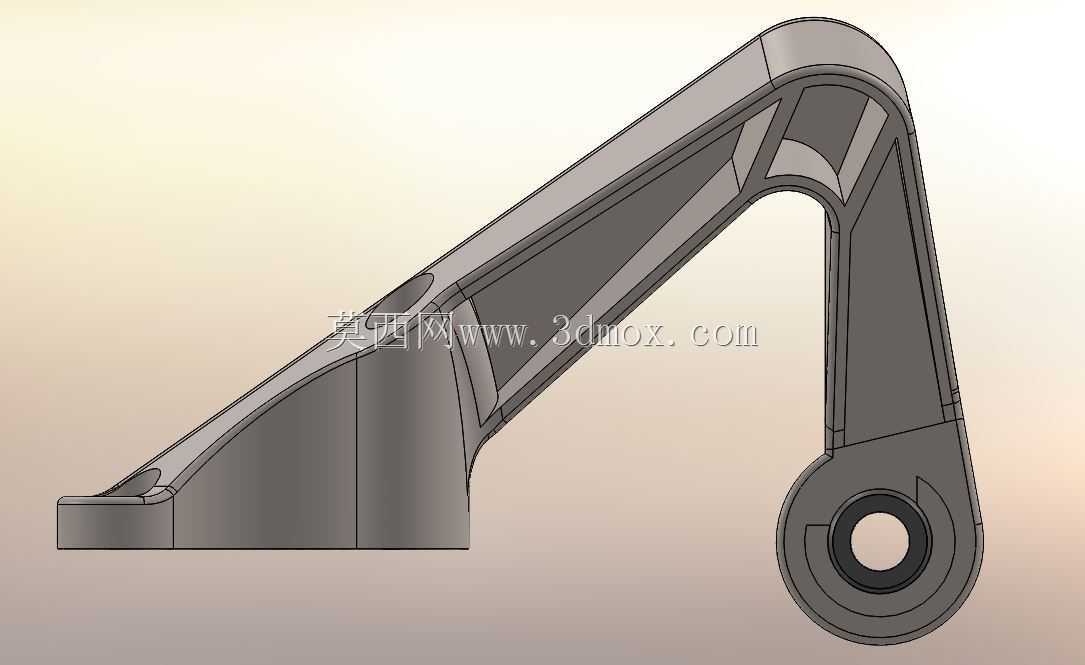

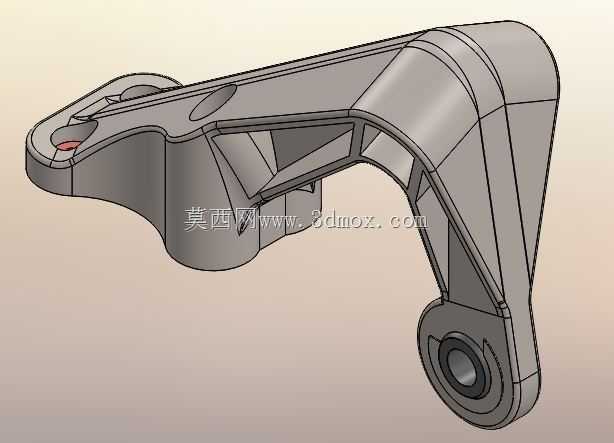

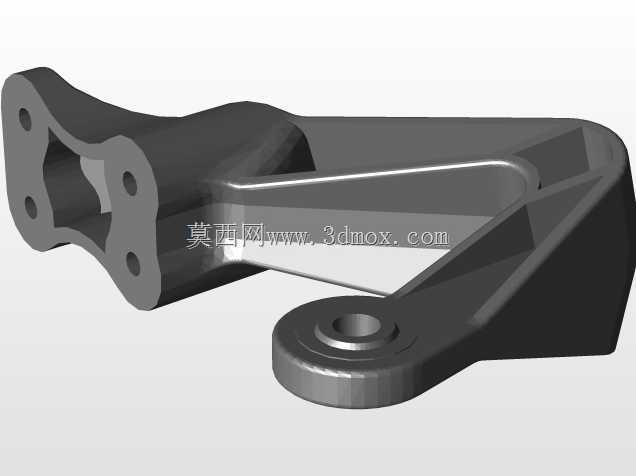

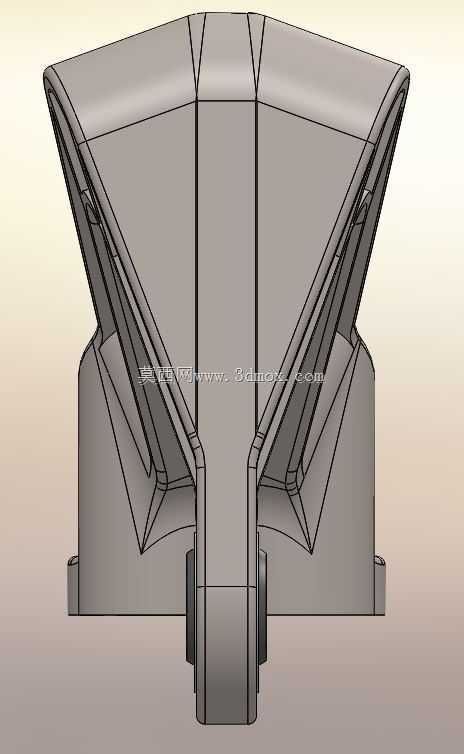

在航空飞行器的结构系统中，轴承支撑座是连接承力构件与旋转轴系的核心零件，它既要为轴承提供精准的安装定位基准，约束轴系的径向与轴向窜动，还要把飞行过程中产生的交变载荷、振动冲击可靠传递到机身承力框架上，其结构合理性直接影响轴系运转精度与整机疲劳寿命。这款优化后的飞机轴承座，针对航空场景严苛的减重与高可靠性需求做了结构迭代，区别于传统厚重的实体铸造支座，整体采用变截面薄壁加筋的构型，在载荷传递路径上保留足够的材料厚度，非承力区域则做了大面积的材料去除，在不降低结构刚性的前提下大幅削减了零件自重，完美适配航空装备对每一克重量都严格管控的设计要求。从实际安装边界来看，零件一端为轴承安装孔位，孔内预留了轴承装配的定位台阶，可与标准航空轴承外圈形成过盈或过渡配合，保证轴承运转时外圈无相对滑移；另一端的连接支耳上开设了同轴安装孔，可通过螺栓与机身承力梁、操纵机构支座完成固连，支耳与主体衔接处做了大圆弧过渡，避免应力集中引发的疲劳断裂。主体的弯折构型是根据装机空间的避让需求设计的，能够在有限的机身内部空间里绕过周边的管路、线束与相邻结构件，不需要额外修改周边设备的布局即可完成装配。设计过程中优先梳理了全工况下的载荷传递路径：从轴承孔承受的轴系径向力、启停阶段的冲击载荷，到支耳安装点的支反力，沿着主承力壁板连续传递，内部增设的斜向加强筋正对载荷流向布置，既避免了薄壁结构受载发生屈曲变形，也不会产生冗余的材料浪费。零件表面的过渡区域全部做了圆角处理，消除了铣削加工后的尖角应力集中点，可适配航空场景下频繁的交变载荷、温度循环与振动环境，降低疲劳裂纹萌生的概率。这类轴承座可应用于飞机操纵系统转轴、辅助动力单元支撑、机载设备旋转机构等多个部位，建模过程中完整还原了所有装配特征与细节结构，包括安装孔的倒角、加强筋的壁厚变化、轴承位的配合尺寸，能够直接用于虚拟装配校验、运动干涉检查、有限元前处理网格划分，也可作为结构优化设计的参考原型，帮助设计人员快速理解航空承力支座的设计逻辑，在选型或改型时根据实际载荷、安装空间调整局部尺寸，平衡零件的重量、刚性与加工工艺性。
