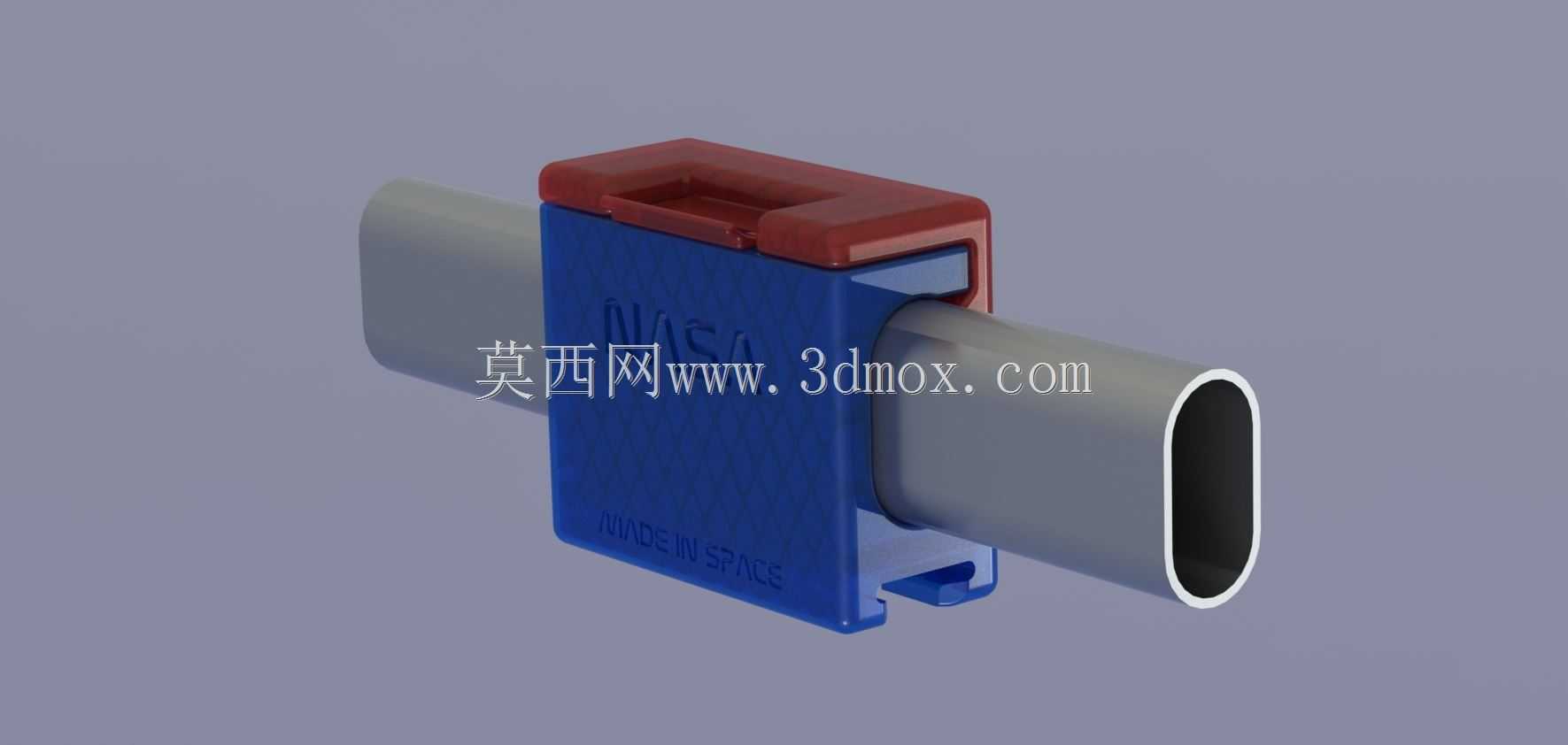

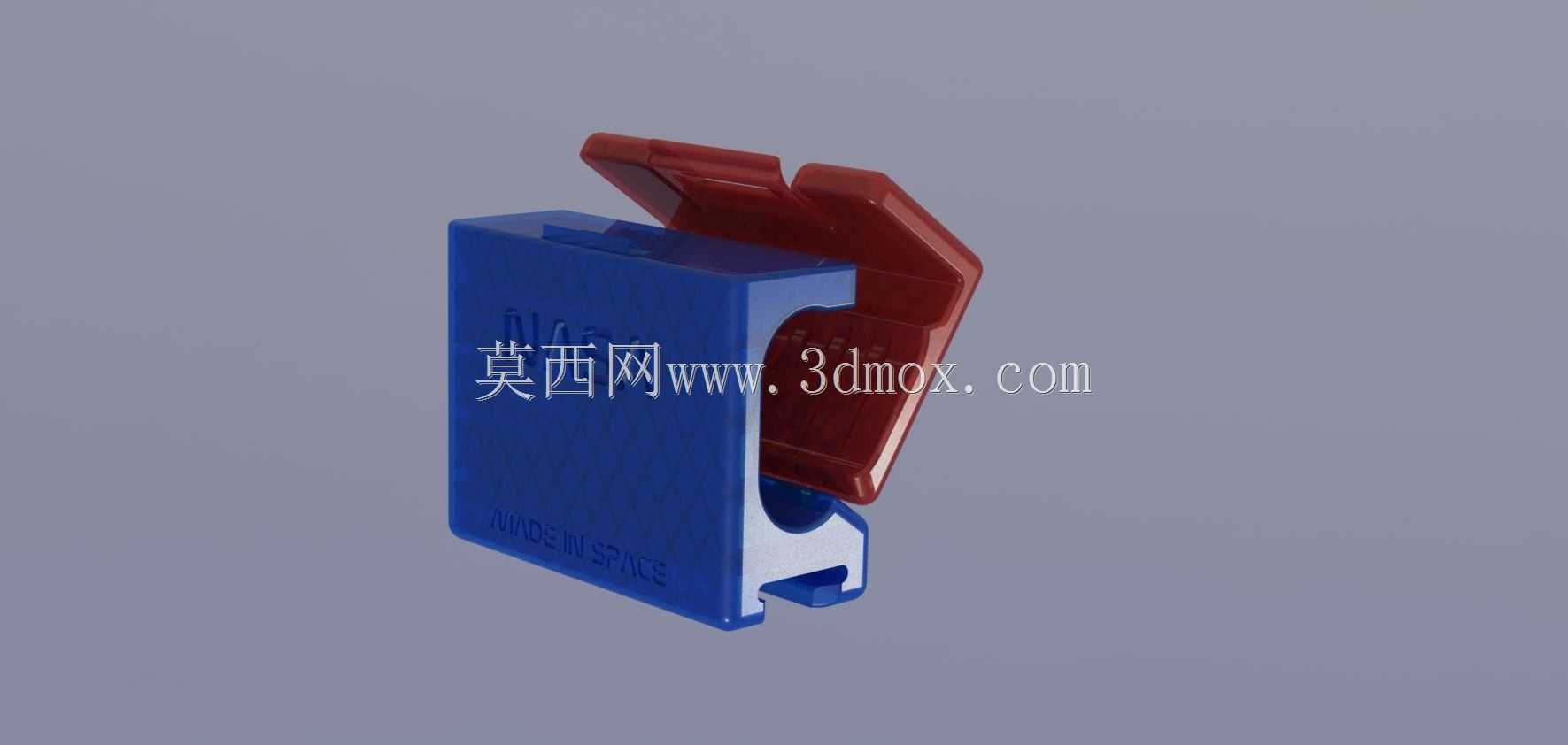

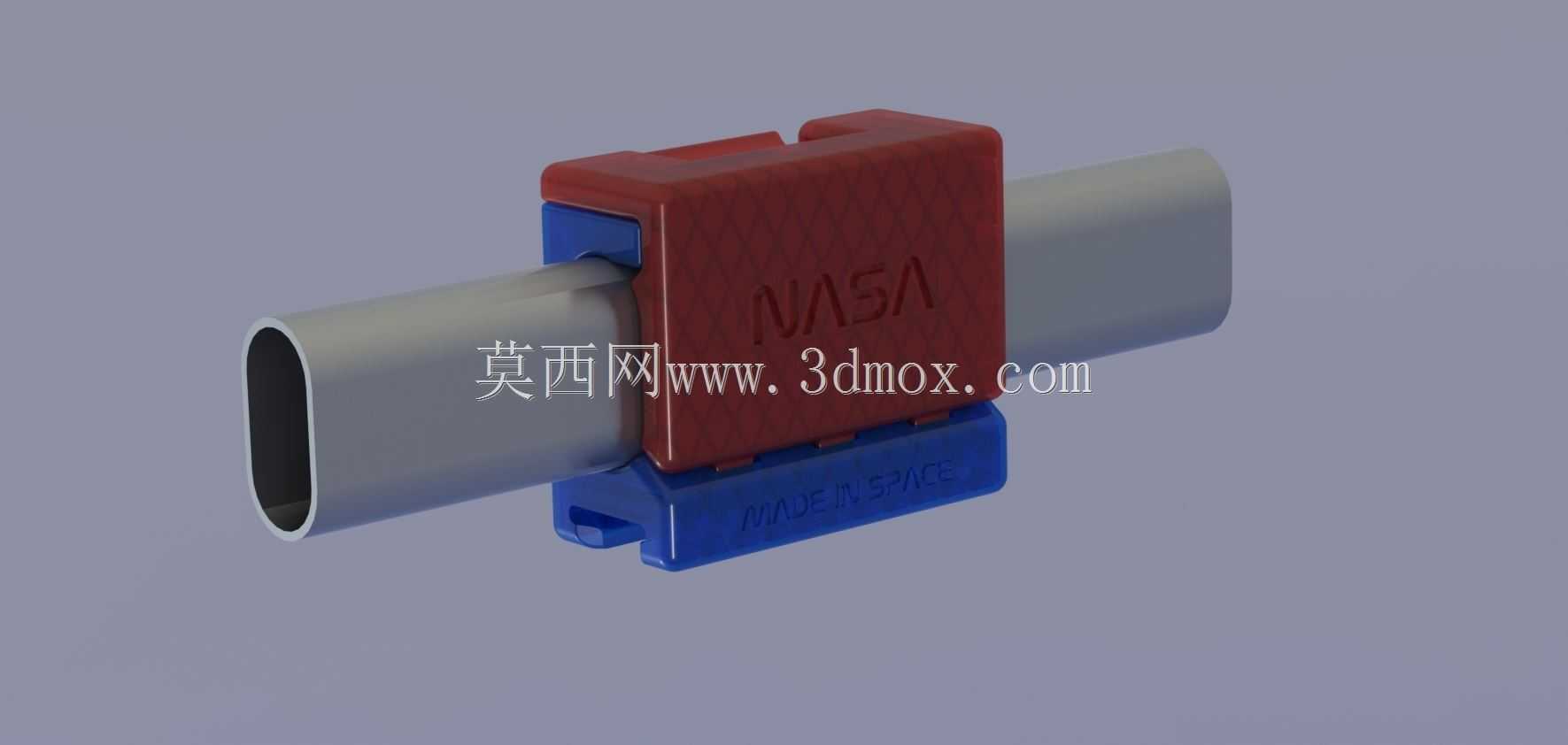

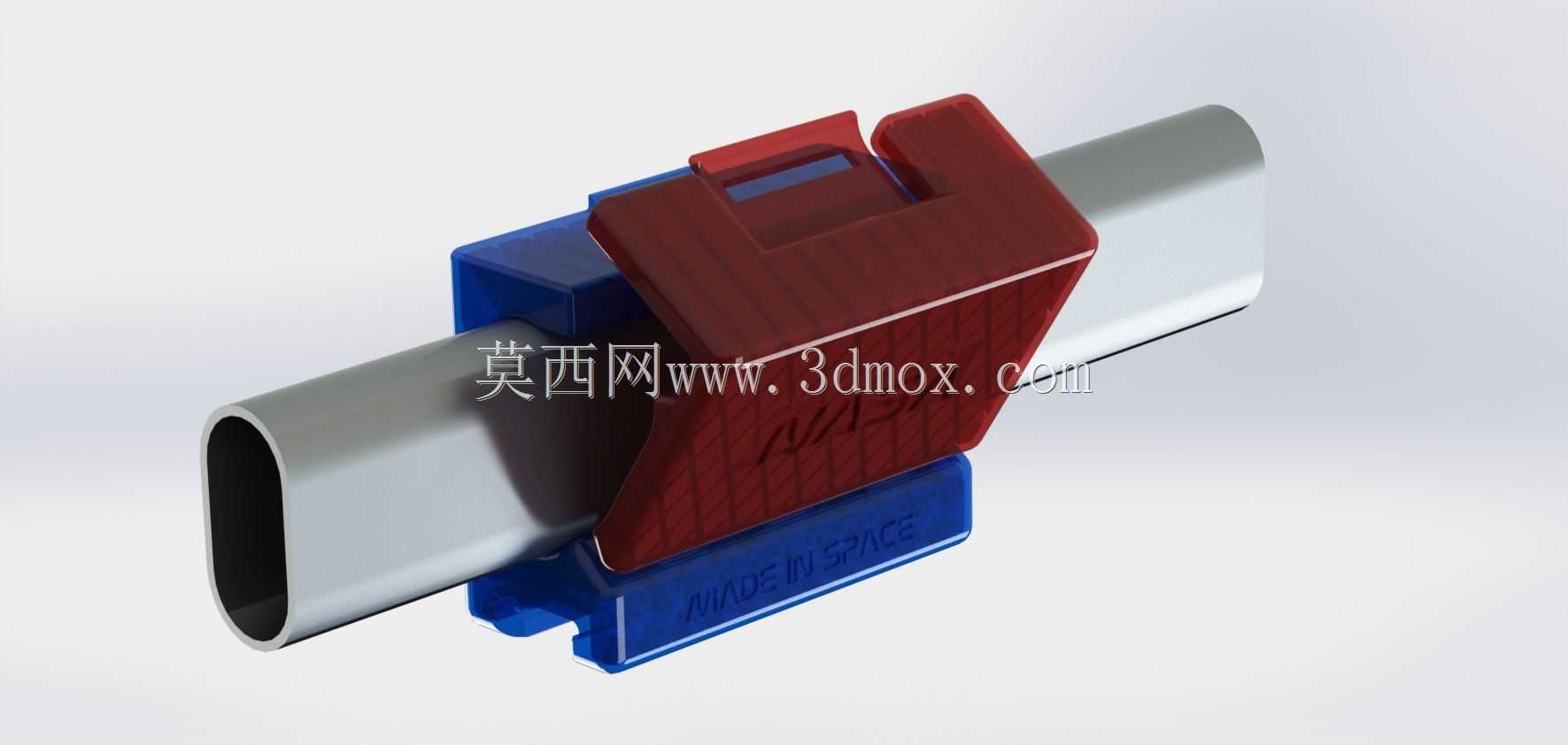

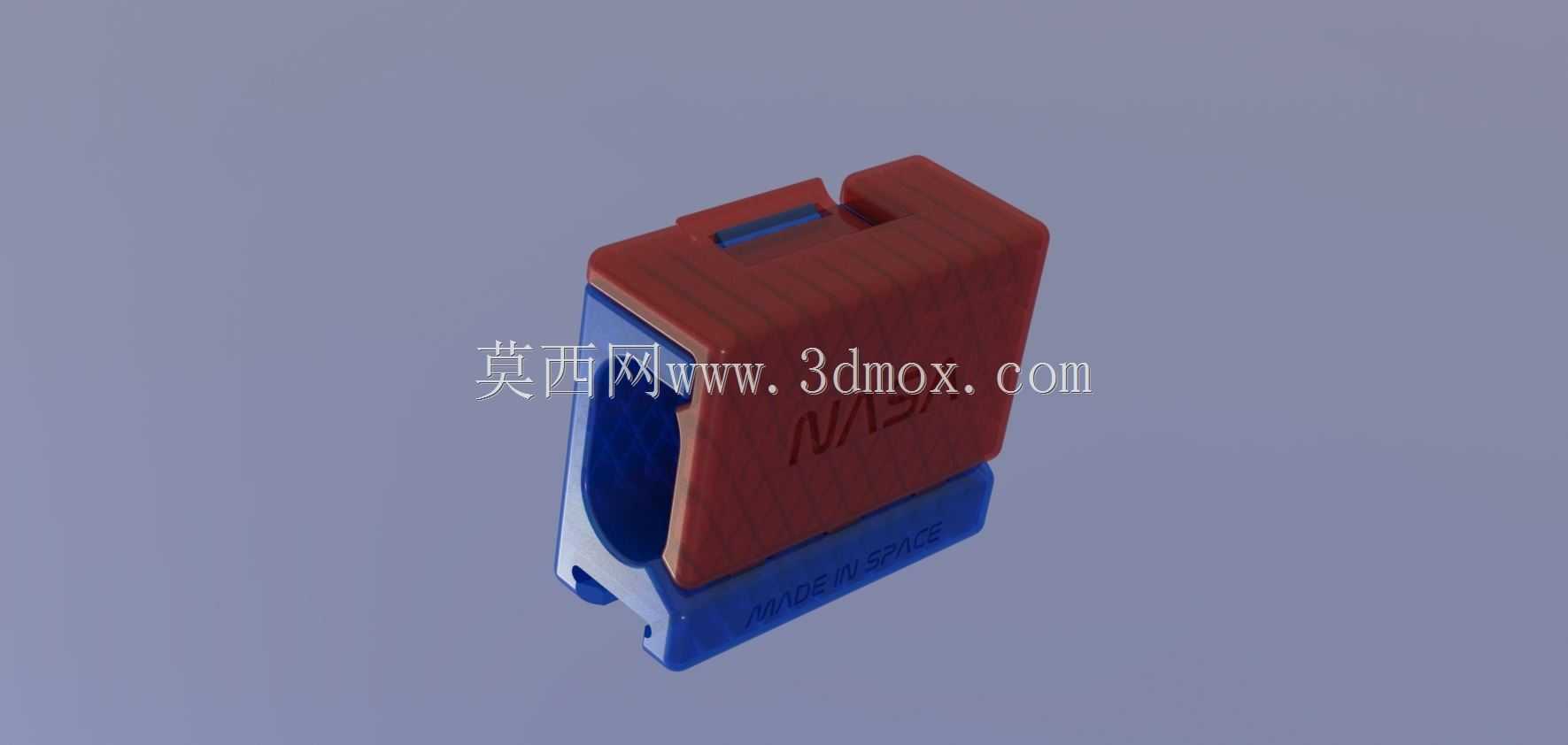

该夹持件面向舱外扶手类杆件的快速定位与锁紧场景,核心诉求是在受限操作空间内完成单手装夹,并在振动、温差与反复装拆条件下保持夹持力稳定。结构上采用开口式夹座配合内置钢板弹簧,弹簧既提供预紧力,也承担锁止前的浮动补偿;操作人员将扶手沿车身骨位滑入到位后,对齐锁闩并将总成挤压闭合,即可完成锁定,无需额外工具。

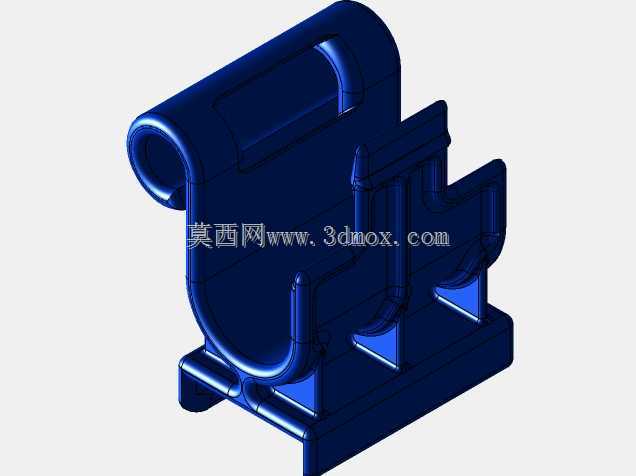

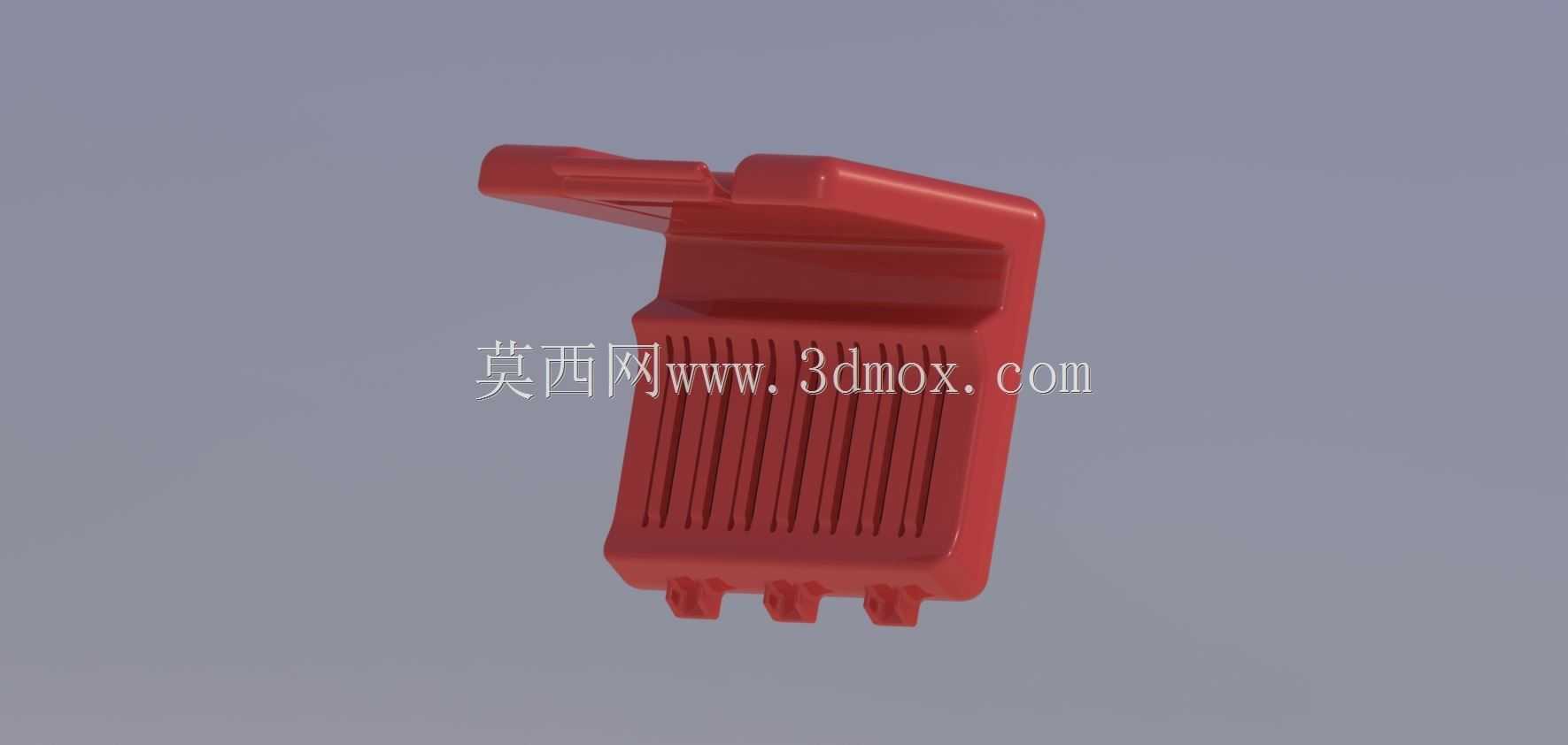

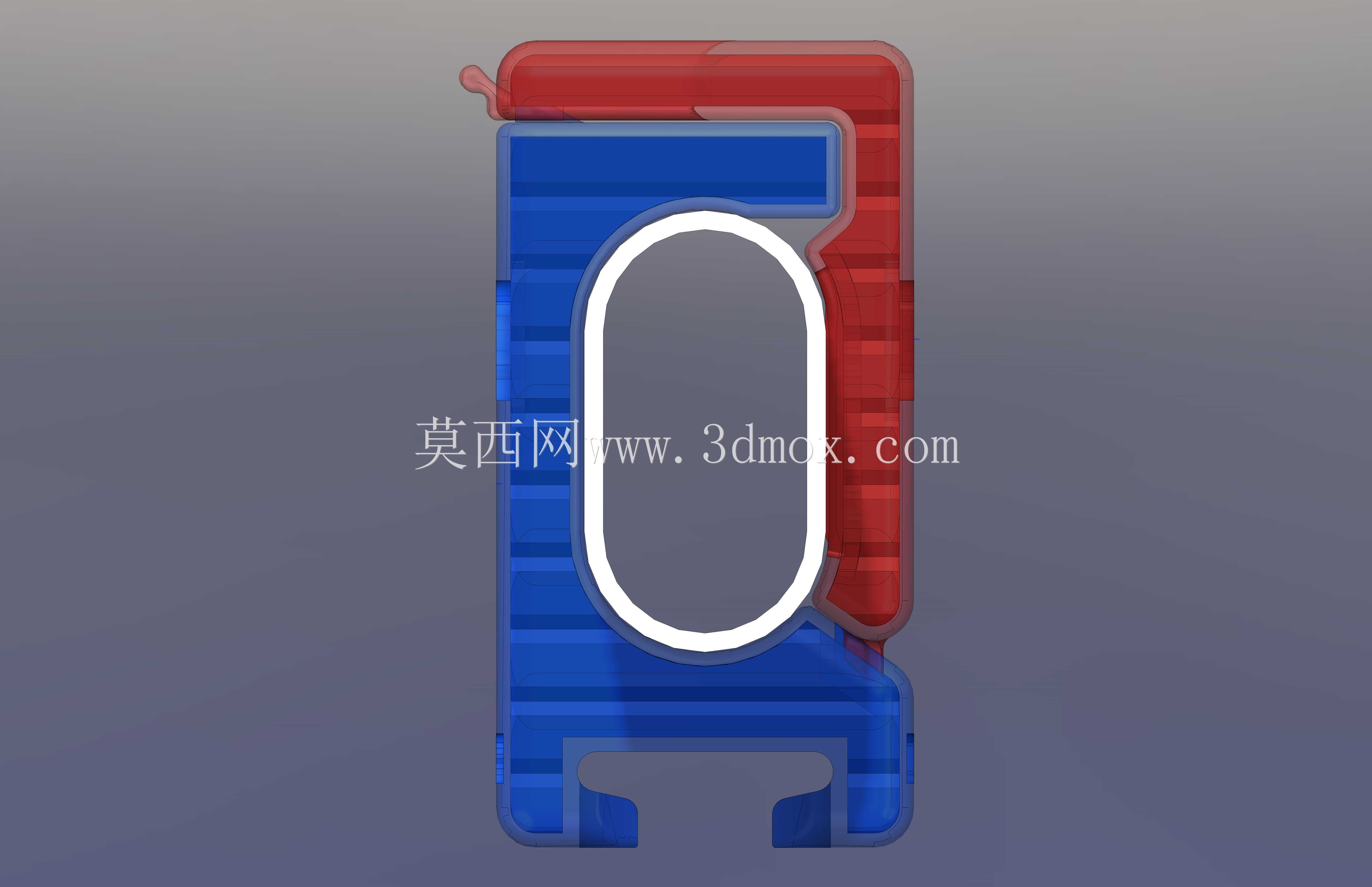

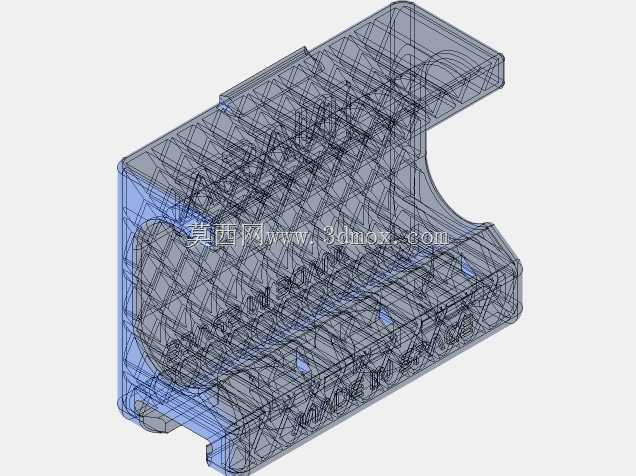

从受力路径看,夹紧力由夹爪接触面传递至扶手外圆,再经两侧加强筋汇入主体承力框架。为避免局部应力集中,夹爪过渡区采用连续圆角,内壁设置与扶手轮廓匹配的贴合面,以降低接触压强并减少滑移。内部晶格区域并非单纯减重造型,而是将承力筋格按主应力方向排布,在削减实体材料体积的同时维持整体刚度;这种处理对温差引起的尺寸波动也有一定缓冲作用,可降低夹紧力随热胀冷缩出现剧烈变化的风险。

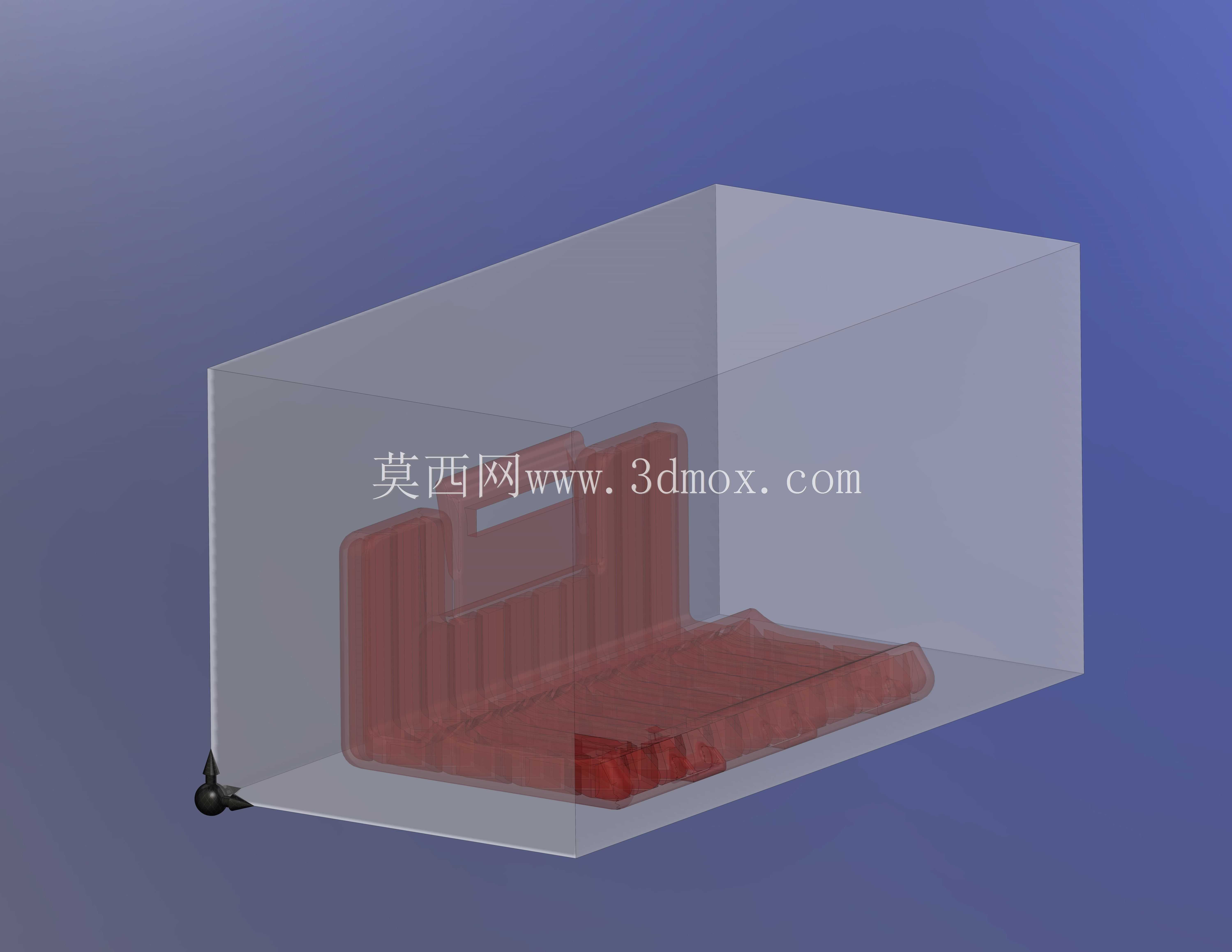

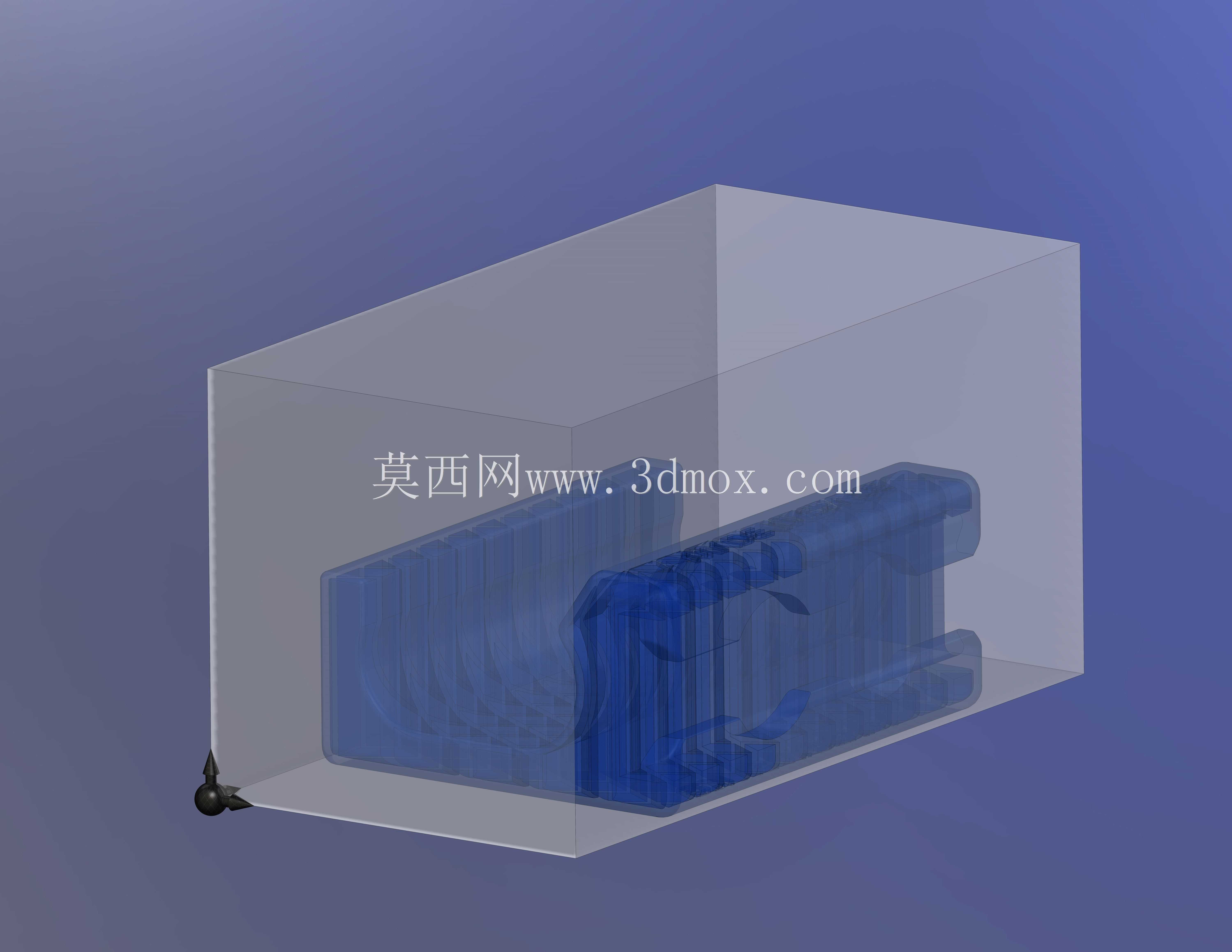

外形边界以紧凑包覆为原则,夹体外部预留的安装面可与相邻车身骨位、支架或检修面板配合。实际布置时需核对扶手直径、插入行程、锁闩行程以及周边操作净空,尤其要确认单手按压区域不与线束、管路或其他舱体结构干涉。夹体两侧的导向段用于引导扶手滑入,减少对位偏差;锁闩到位后应形成明确的机械止点,避免过压造成扶手表面损伤或弹簧屈服。
材料与工艺层面,该结构既可采用高强度工程塑料实现轻量化与耐腐蚀,也可通过金属增材方式成型。若采用金属SLS方案,需重点处理内腔粉末排空问题,晶格连通孔、弹簧容纳腔和锁闩活动区都应预留排粉通道,防止残余粉末影响弹簧动作。若采用注塑方案,则需评估壁厚均匀性、拔模方向以及卡扣或嵌件的装配顺序。
建模时应先建立扶手中心线与夹体对称面,再以接触包络确定夹爪开度;随后布置钢板弹簧的安装槽、锁闩行程槽和侧向导向骨位。装配验证阶段需做干涉检查、开合运动模拟和最小壁厚校核,并关注弹簧压缩量与夹紧力之间的关系。整体设计不追求复杂外观,而是把操作便利性、锁紧可靠性和安装边界控制放在首位,适合作为空间维护工装、快拆夹持机构及类似轻量化锁紧件的结构参考。
