带轴承十二槽定子铁芯嵌装结构

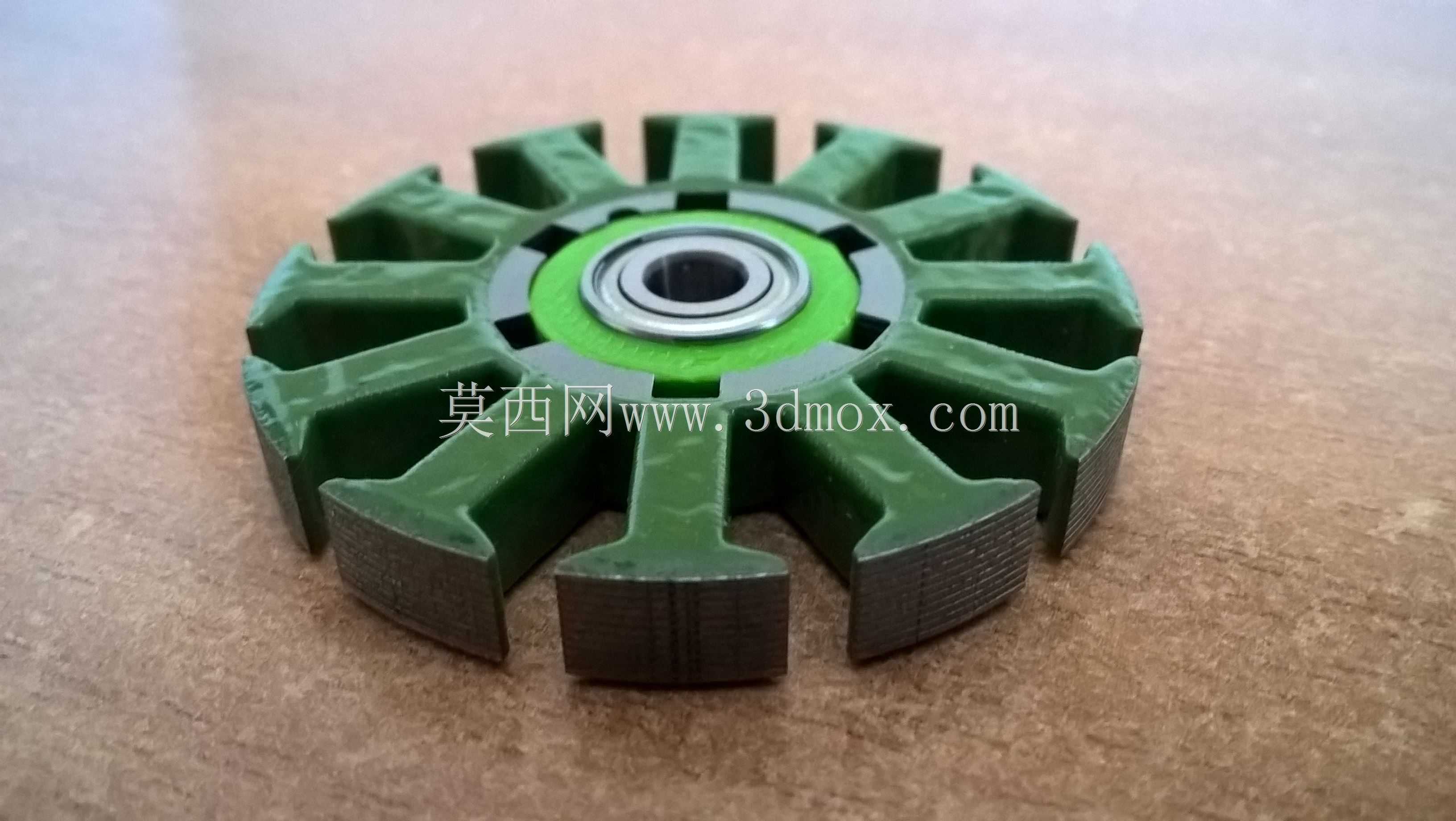

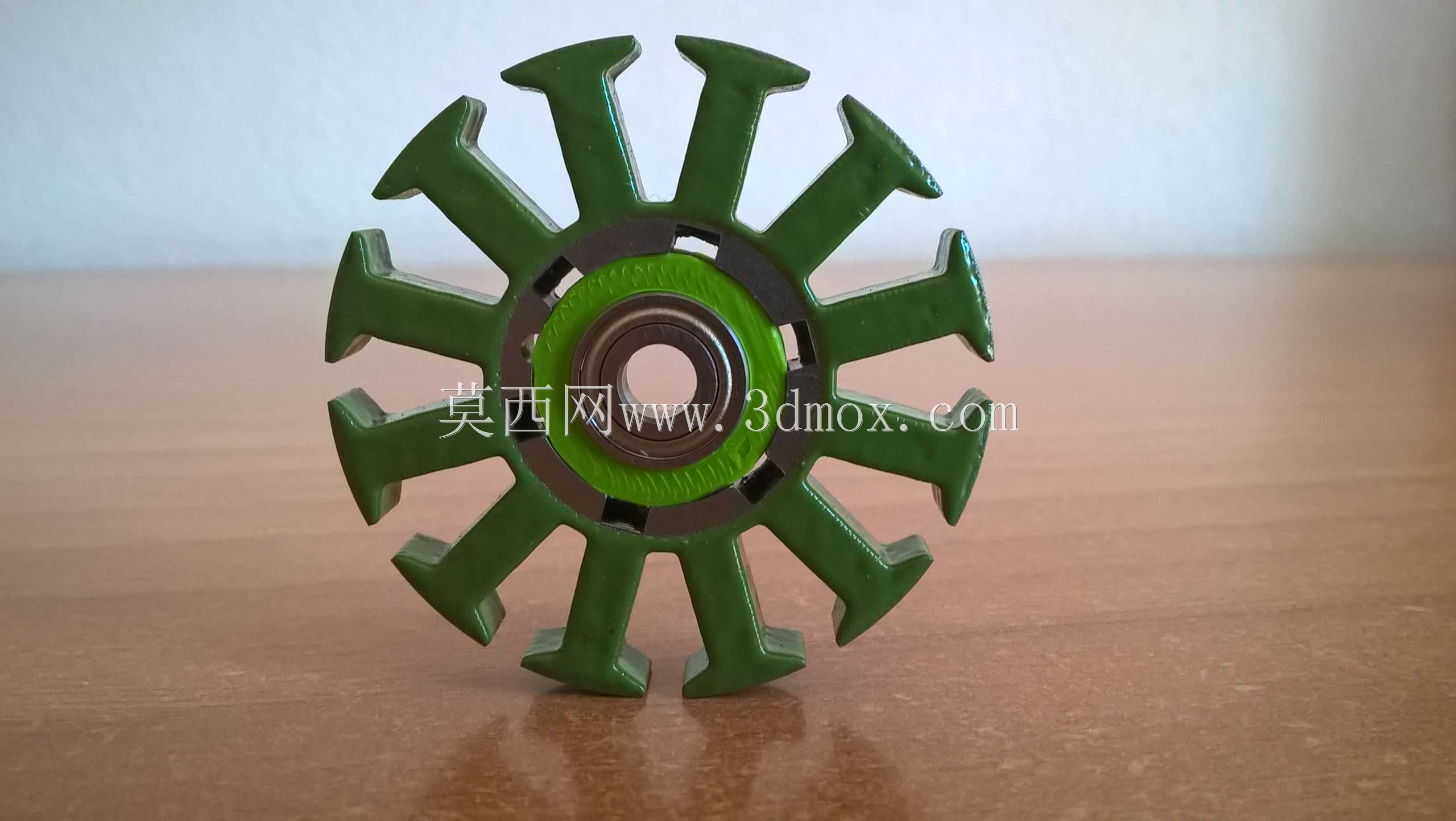

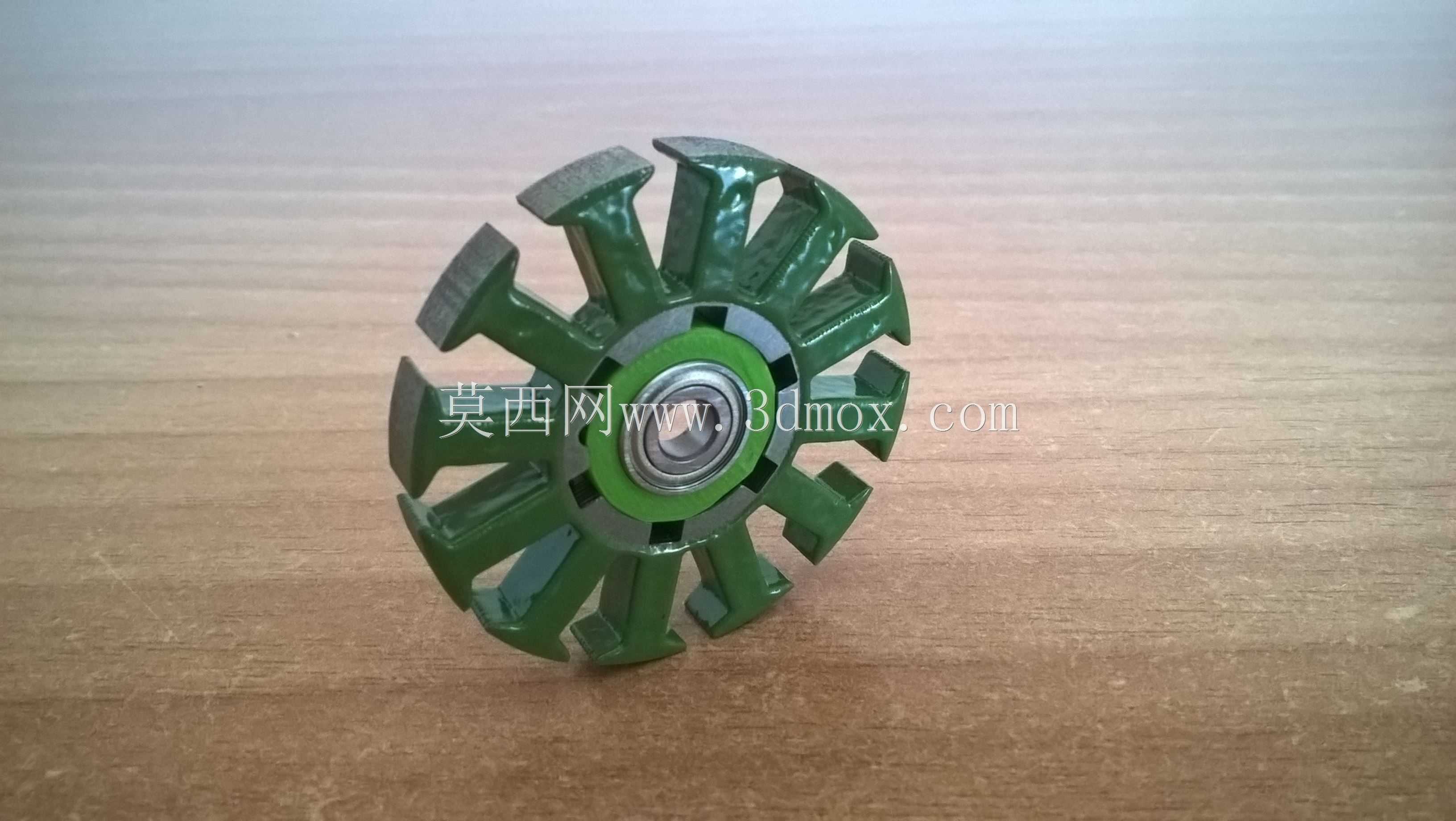

该结构件的核心是一个周向均布十二槽的硅钢片叠压铁芯，槽口朝外呈T形极靴，中间嵌装标准深沟球轴承，铁芯与轴承之间设置绿色绝缘端板或定位衬套。从实物比例判断，铁芯外径约80mm，叠厚约25mm，内孔与6000系列轴承外圈配合，轴承内径约10mm，整体轴向高度控制在30mm以内。这种尺寸边界使其能够直接装入小型无刷电机、步进电机或旋转变压器的机壳内，也可作为教学演示、绕组嵌线练习和磁路验证的工装载体。

在实际设备中，定子铁芯承担导磁和固定绕组的双重作用。T形极靴的外缘用于约束线圈端部，槽身容纳漆包线，叠片结构可显著降低交变磁场下的涡流损耗。中间轴承并非电机运行时的转子支撑，而是在嵌线、检测、翻转或绕制过程中为定子提供回转中心，使操作者能够连续转动工件完成各槽布线，减少反复装夹。绿色衬套一方面隔离铁芯与轴承，避免硅钢片尖角划伤轴承配合面，另一方面控制轴向定位，保证叠片压紧后轴承仍能灵活转动。

设计时需要同时兼顾磁路、绝缘和装配三个维度。槽形宽度决定可嵌入的线径与匝数，极靴弧度影响气隙磁密分布，叠片厚度需与目标扭矩和铁损匹配。轴承位的公差不能直接按普通转动副选取：若配合过松，嵌线时铁芯会偏心晃动；若过紧，则可能使轴承外圈受挤压导致卡滞。较合理的做法是让衬套内孔与轴承外圈采用小间隙或过渡配合，衬套外圆与铁芯内孔采用定位配合，并通过端面台阶限制轴承窜动。

从建模角度看，该模型适合用参数化方式建立：先绘制单片冲裁轮廓，再按叠厚方向阵列；槽口、极靴圆角和内孔应分别设置变量，便于调整槽满率和磁路尺寸。轴承部分可按标准件建模，保留外圈、内圈、滚动体和保持架的真实几何关系，用于检查干涉，但在整机磁路分析时可将其简化为非导磁圆环。绿色绝缘件需单独出件，重点表达与铁芯端面、轴承外圈的贴合面以及必要的过线缺口。

现场使用中，这类带轴承的定子组件常见于小批量试制、维修实训和手工嵌线工位。操作者将其夹持在简易支架上，通过轴承内孔穿入心轴，即可让定子平稳旋转；逐槽完成绕线、整形和绑扎后，再拆除心轴转入后续浸漆或总装。对于结构工程师而言，该模型的价值不在于复杂曲面，而在于配合关系、叠层表达和功能边界的清晰呈现，可直接用于二维工程图、装配干涉检查以及与绕线工装的匹配验证。
