内啮合齿式驱动耦合传动构件结构

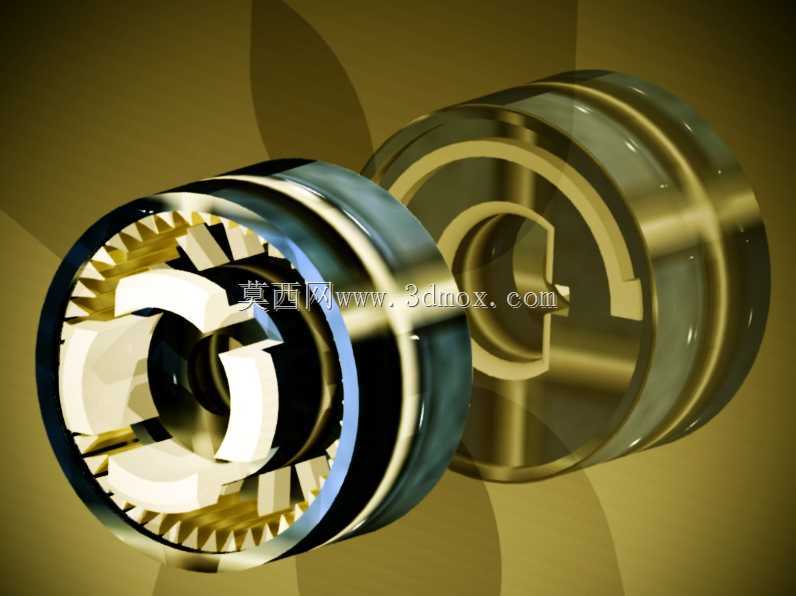

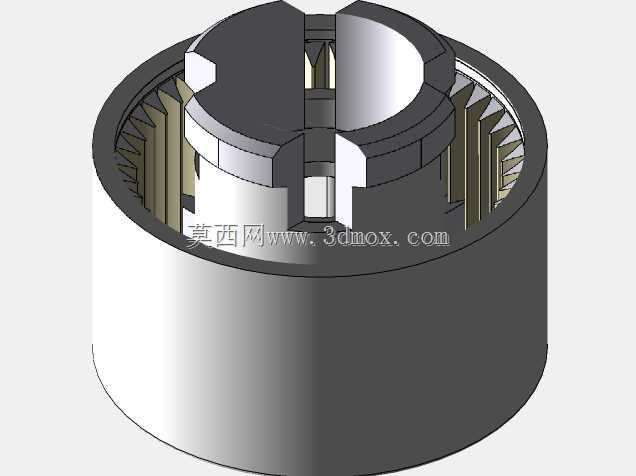

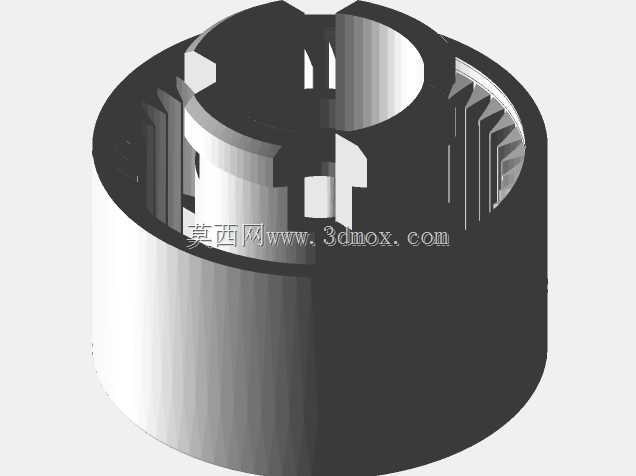

该耦合传动构件主要用于两轴轴线存在微量径向、角向偏差的动力传递场景，在伺服驱动、泵组、输送线、机床进给、中小型减速传动单元中应用广泛。实际装配时，两端分别对接主动轴与从动轴，通过内啮合齿面的周向啮合完成扭矩传递，相比刚性直连结构，可补偿安装过程中难以完全消除的同轴度误差，降低轴系因对中偏差产生的附加弯矩，同时缓解启停、正反转切换时的瞬时冲击，保护轴承、密封及配套动力元件。从结构设计来看，构件采用分体套筒式布局，啮合段布置在内腔，外圆为连续回转面，整体轴向轮廓紧凑，径向尺寸围绕齿根圆与壁厚均匀延展。齿部参数匹配常规渐开线齿形，啮合侧隙经过合理预留，既保证补偿偏差时齿面可相对滑动，又避免侧隙过大造成传动空程。内腔齿圈与外筒体采用一体化受力路径，扭矩从输入端齿面传入后，沿筒壁周向均匀扩散至输出端，减少局部应力集中；两端轴孔配合面设置定位基准，安装时可依托轴肩或锁紧件完成轴向限位，防止运转过程中出现窜动。建模过程中需重点控制齿形的渐开线轮廓精度、齿向一致性以及两端配合孔的同轴度，齿根处保留圆滑过渡圆角，避免热处理与受载时出现应力开裂。外圆表面可根据工况做镀层或发黑处理，提升防锈与耐磨性能。安装边界方面，该构件无需额外占用过大径向空间，适合安装在机架间距有限的传动节点；轴向预留长度需覆盖轴头插入深度与拆装间隙，外围应留出足够操作空间，便于检修时沿轴向退出构件。选型匹配时，需结合额定扭矩、最高转速、轴径及允许偏差量校核齿面接触强度与套筒扭转刚度，不可仅凭外径或孔径直接替换。对于频繁正反转、冲击载荷较强的工况，应适当提高啮合强度裕度，并校核齿面润滑条件。该类耦合件不具备过载断开功能，若系统存在堵转风险，需在传动链中额外配置过载保护环节。三维结构完整还原了齿腔、筒体、配合止口等关键特征，可直接用于干涉检查、装配模拟、运动校核与工程图输出，也可作为非标传动系统改型设计的基础参考。
