多设备通用滑动式充电轨道结构设计

该轨道式供电结构主要面向桌面多终端、小型工装台架与实验工位的集中取电场景，解决传统固定插座位置受限、多设备线缆交错拉扯的问题。使用时，受电模块可沿长槽任意位置停留并保持接触导通，工位上的检测仪表、小型执行器、手持工具或显示终端无需反复插拔接头，调整摆放位置时仍能持续获得电力供给。

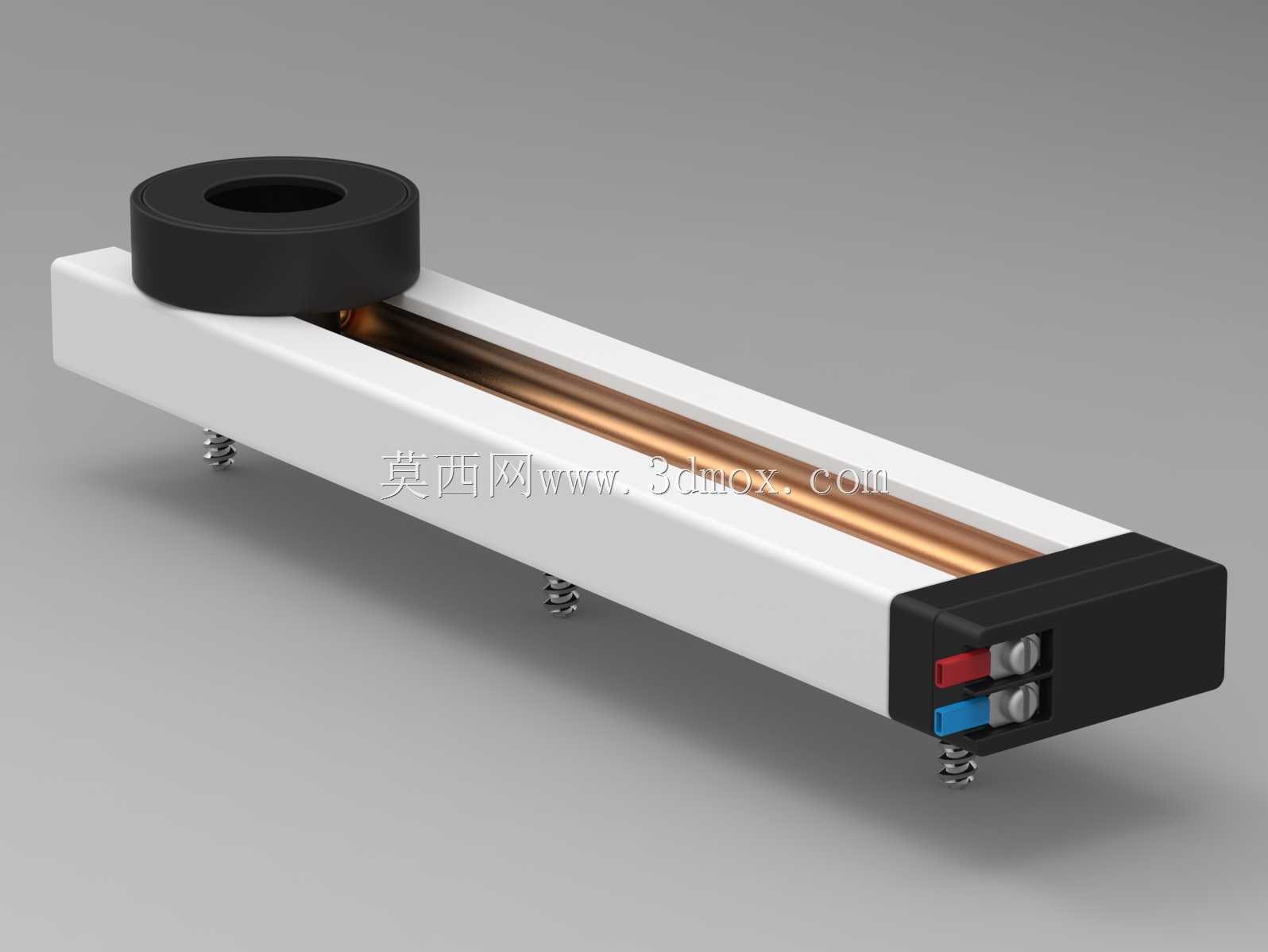

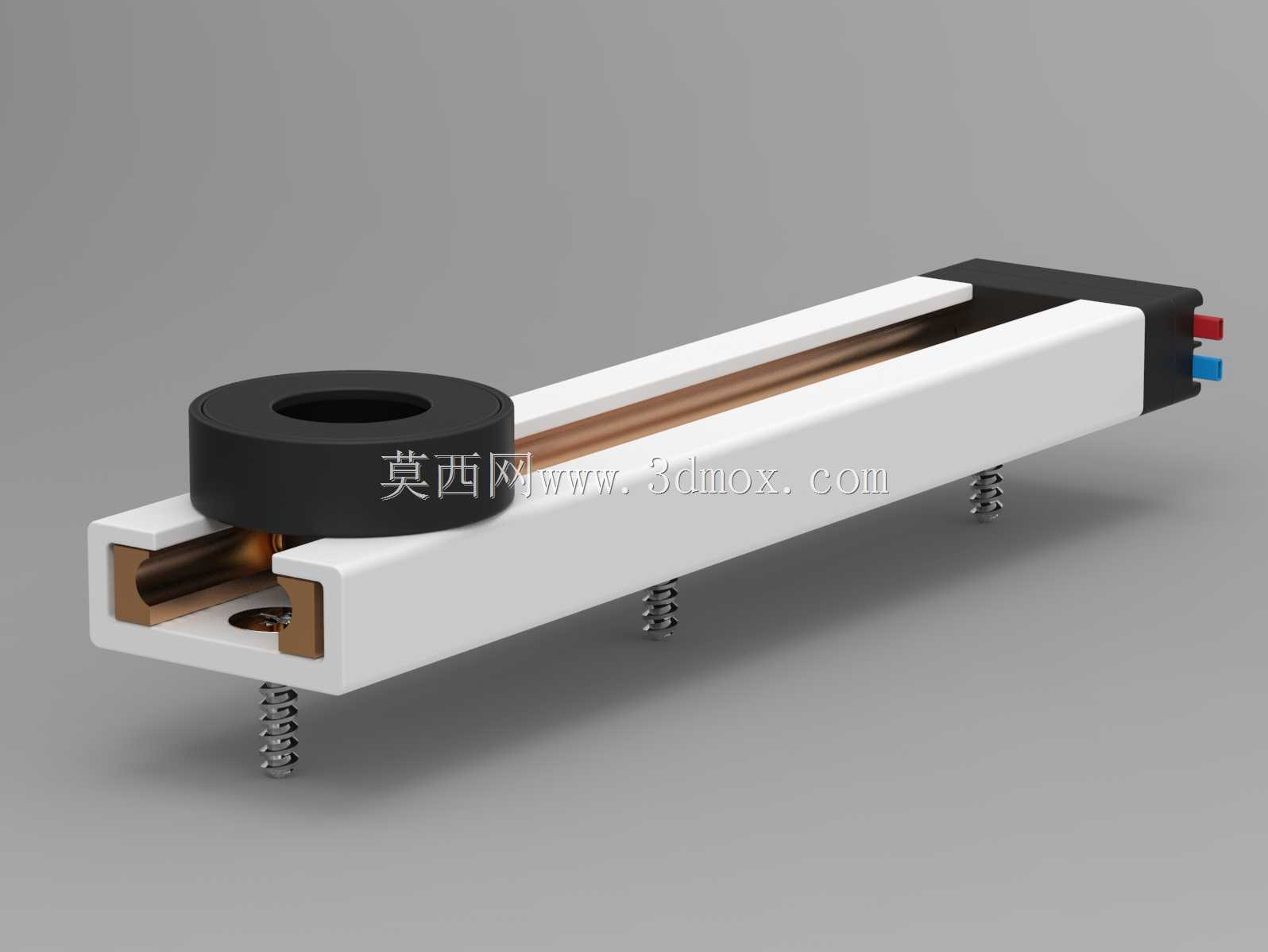

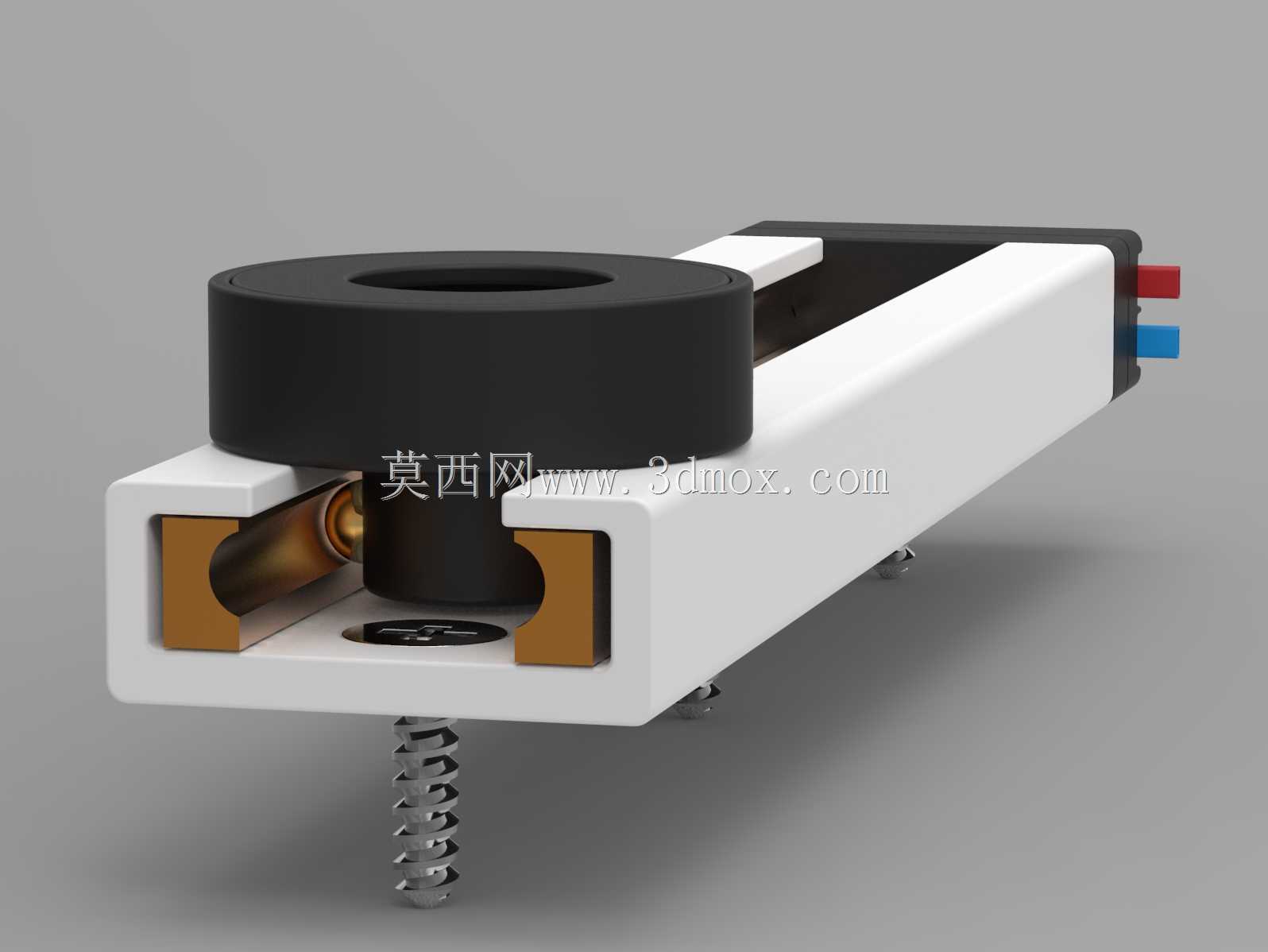

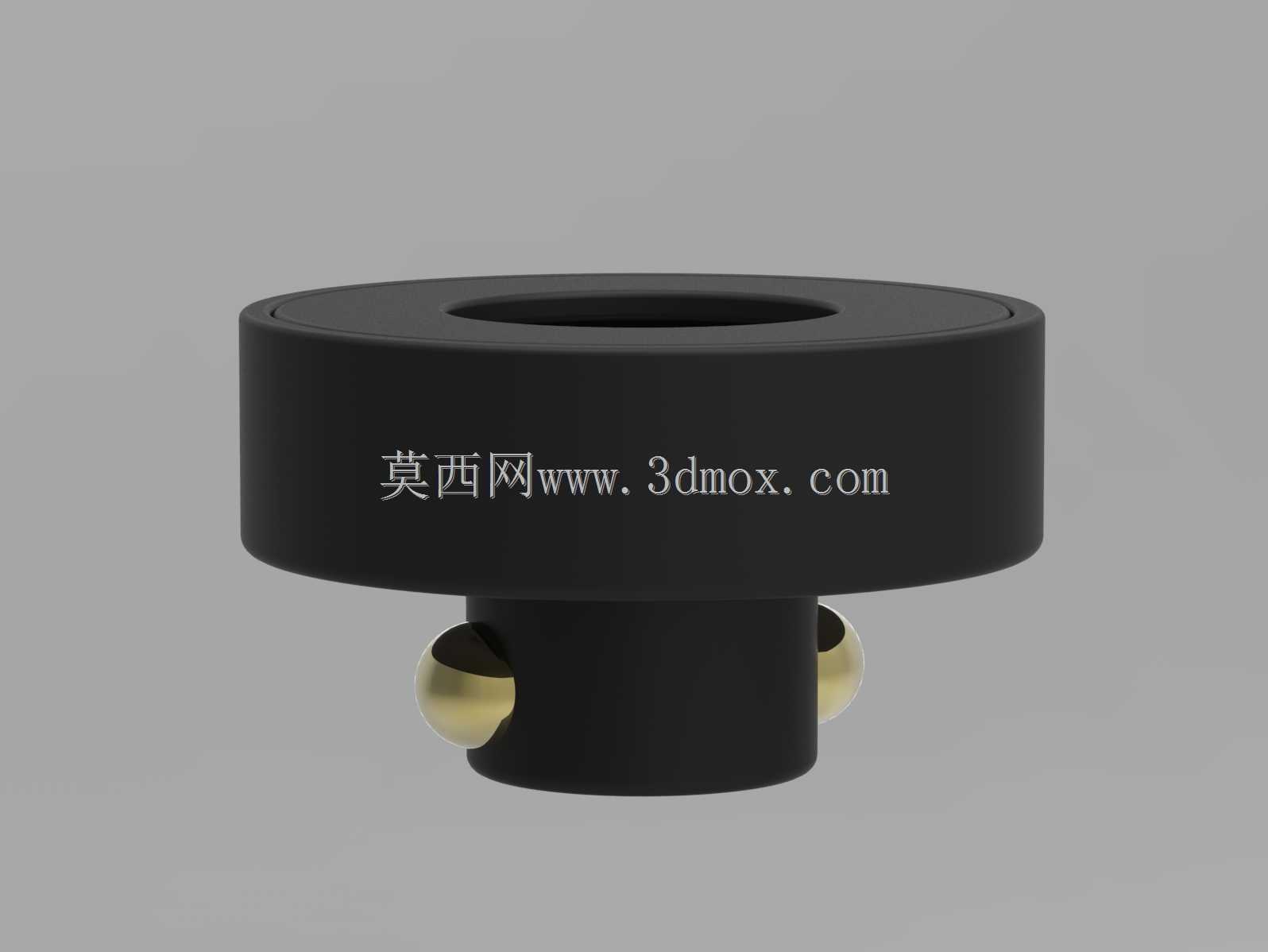

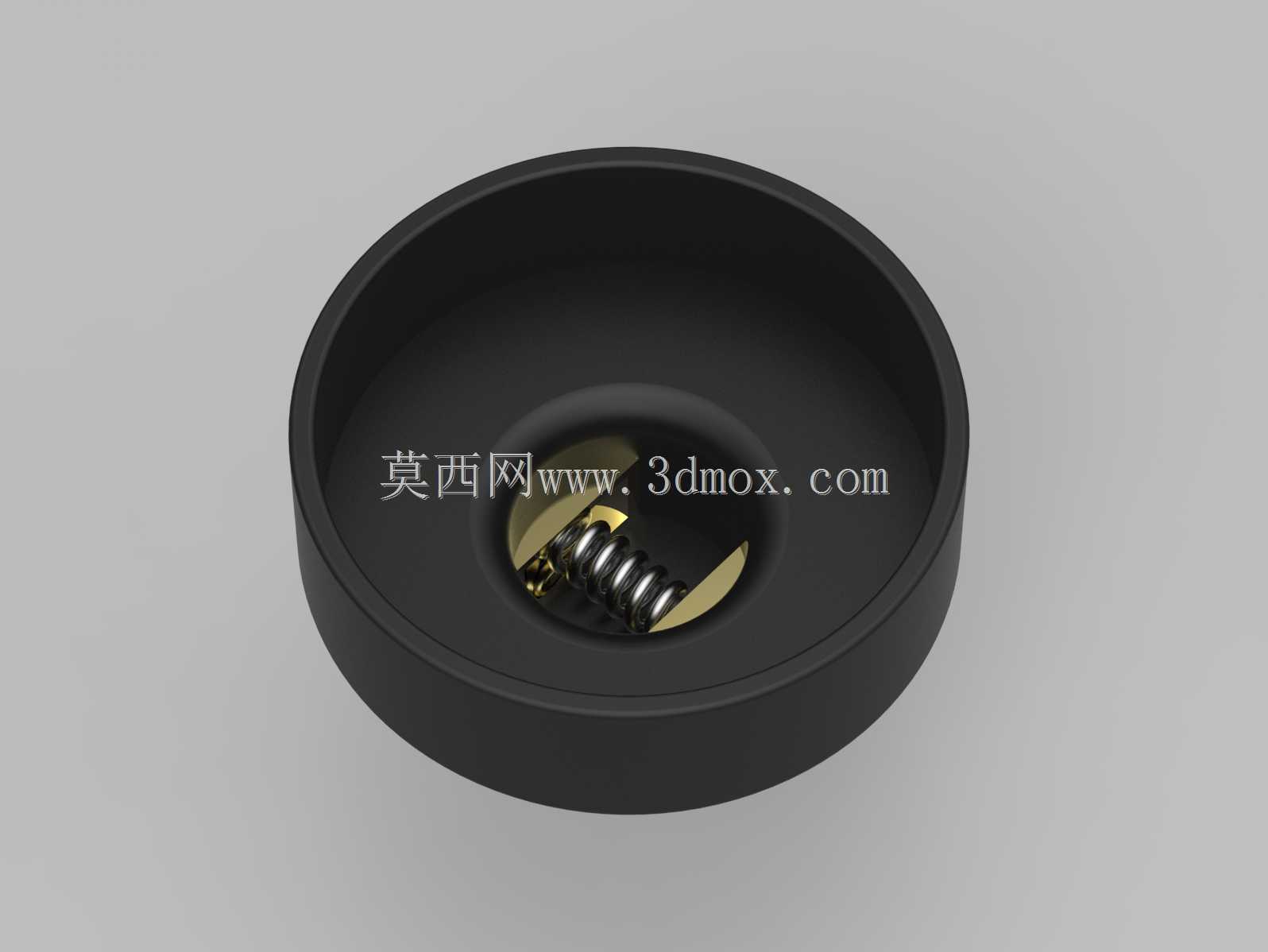

结构上，长条形基座内部埋设两根平行导电铜条，端部设置红、蓝两色接线端子，分别对应正负极，便于现场接线时快速区分极性。受电滑块内置弹性接触件，压在铜条表面形成稳定导通；滑块上方的环形座用于固定受电设备或转接模块，可根据终端外形更换不同连接座。基座底部预留支撑与固定点位，既可以通过支脚架空放置在台面上，也能直接锁附在型材框架或设备侧板上，适配不同安装面。

建模过程中，导电条的直线度、槽口宽度与滑块间隙是重点。间隙过小会造成滑动卡滞，长期摩擦后镀层磨损加快；间隙过大则会使接触件在移动中出现跳动，引发瞬断。基座端部的端子腔需要留出接线操作空间，端子与导电条的连接部位做沉台处理，避免导线外凸影响端盖装配。底部支脚的高度兼顾防滑垫厚度与台面走线空间，使轨道下方可穿过细径线缆，保持台面整洁。

从安装边界看，轨道长度决定有效供电行程，选型时应按工位上设备的最大移动范围预留余量，不宜让滑块长期停在两端极限位置。宽度方向需考虑设备底座与相邻物件的间距，高度方向则要确认环形座上方终端的转动或插拔空间。若多段轨道拼接使用，接缝处的导电条对齐度直接影响滑块通过性，模型中对接合面的定位止口做了约束，可减少现场拼装错位。

这类结构的价值在于把固定取电点转变为连续供电面，设备布局调整不再受插座位置束缚。对结构设计人员而言，三维模型可直接用于校核滑块行程、端子接线空间与台架安装干涉；对设备选型人员，则可依据轨道长度、接线位置和固定方式判断其是否适配现有工位。整体设计没有复杂传动机构，核心在于接触可靠性、滑动顺畅性与安装适应性之间的平衡。
