扶手夹持固定组件结构设计

该套夹持组件主要用于扶手杆件的快速连接与位置锁定，常见于康复辅具、代步车辆、工位操作台以及可调式支架系统中。其核心作用是在不破坏扶手管表面的前提下，提供稳定的周向抱紧力与轴向定位能力，同时允许装配人员在调试阶段快速调整扶手高度、角度或伸出长度。

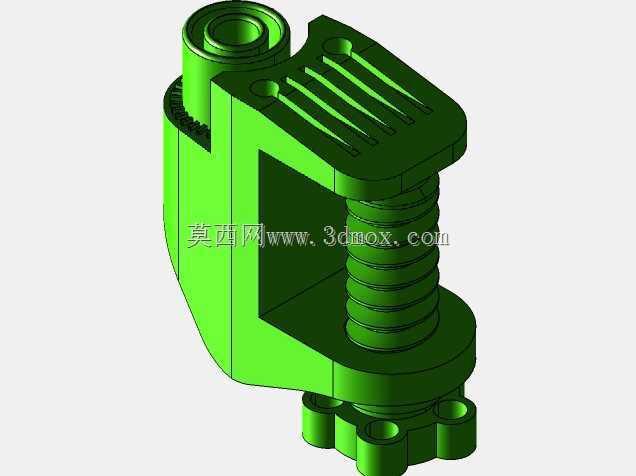

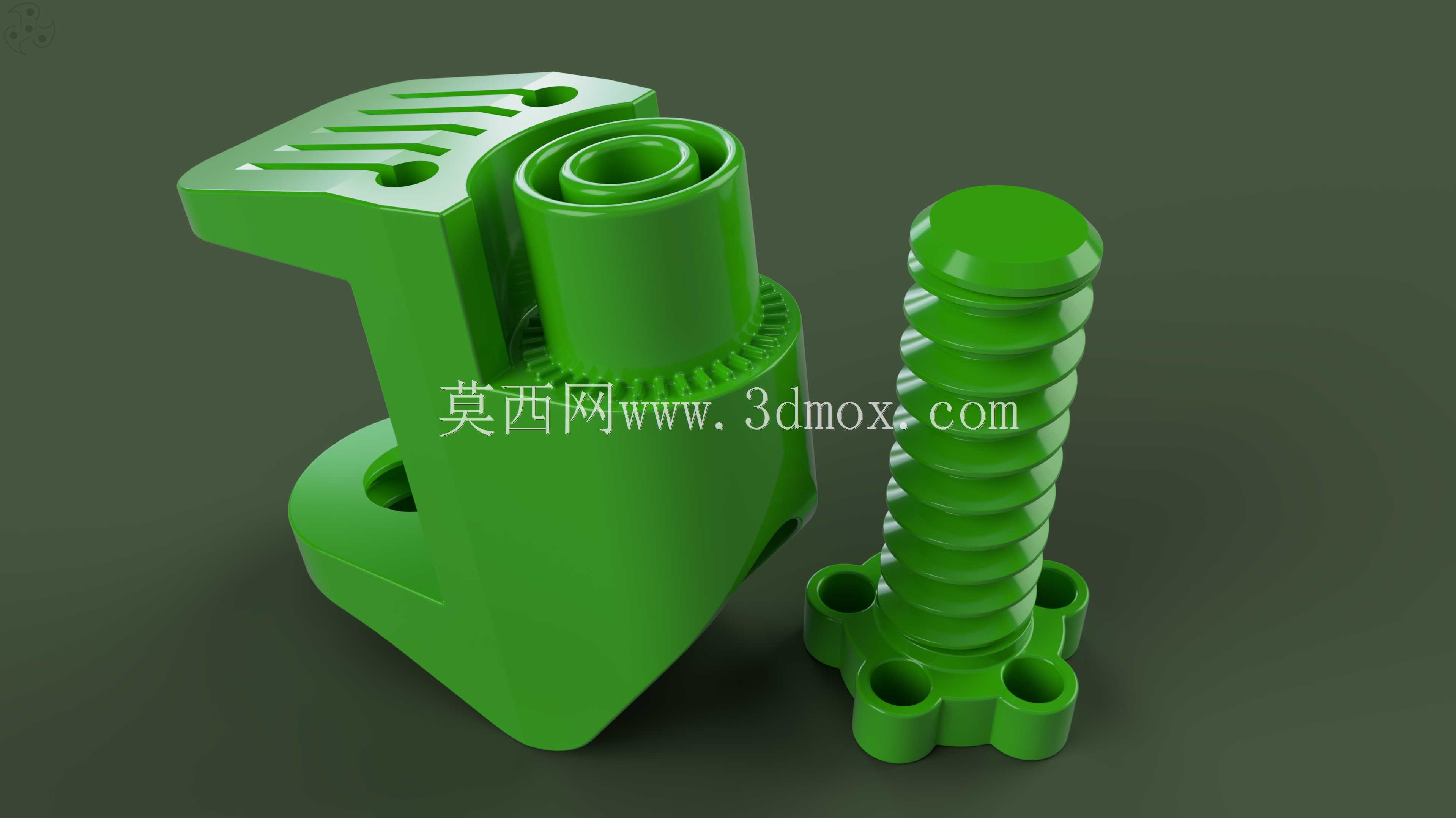

从结构拆分来看，组件由夹座与锁紧螺柱两部分构成。夹座一侧设置带开口的圆柱容纳腔，腔体内壁与扶手外圆形成贴合面；另一侧延伸出带防滑纹理的承压平台，平台表面开设多条凹槽，既可以减轻局部缩痕，也能在手动按压对位时增加摩擦力。夹座底部预留安装孔位，可通过螺栓将整个组件固定在车架、床架或设备基座上，安装边界需要保证基座平面度，避免锁紧后夹座出现单侧翘曲。

锁紧螺柱采用带法兰的多头螺纹结构，法兰端均匀分布四个沉孔，用于装配时传递扭矩。螺纹旋入夹座后，会迫使夹座开口产生弹性收缩，从而夹紧穿入腔内的扶手。这种设计相比普通顶丝锁紧，接触面积更大，应力分布更均匀，尤其适合薄壁圆管或表面处理后的杆件，能够减少局部压痕和松动风险。螺柱顶部设计为圆头，避免操作过程中形成尖锐磕碰点。

设计思路上，夹座本体需要兼顾刚性与微量变形能力：夹持区域壁厚不宜过薄，否则长期锁紧后容易发生塑性变形；开口槽宽度则要控制在合理范围，既要保证装配时能够顺利套入扶手，又要在螺柱锁紧时产生足够的闭合力。容纳腔入口处可设置微小倒角，方便杆件插入并减少刮漆风险。底部安装孔的孔距应与常用支架型材孔位匹配，孔周增加局部加强筋，以承受扶手受到的侧向弯矩。

实际选型时，需重点核对扶手外径、夹座总高、容纳腔深度以及螺柱有效旋合长度。若扶手承受频繁载荷，应核算夹持面摩擦系数与螺纹预紧力，防止在振动工况下出现回转或下滑。对于需要反复调节的场景，螺柱端部可配合手拧结构使用；对于固定后不再调整的工位，则可采用标准工具锁紧，以获得更高的保持力矩。整体结构简洁，零件数量少，适合通过注塑或机加工方式实现，并能在多种扶手支撑系统中直接替换通用夹紧件。
