单眼卡通机械形象创意结构设计

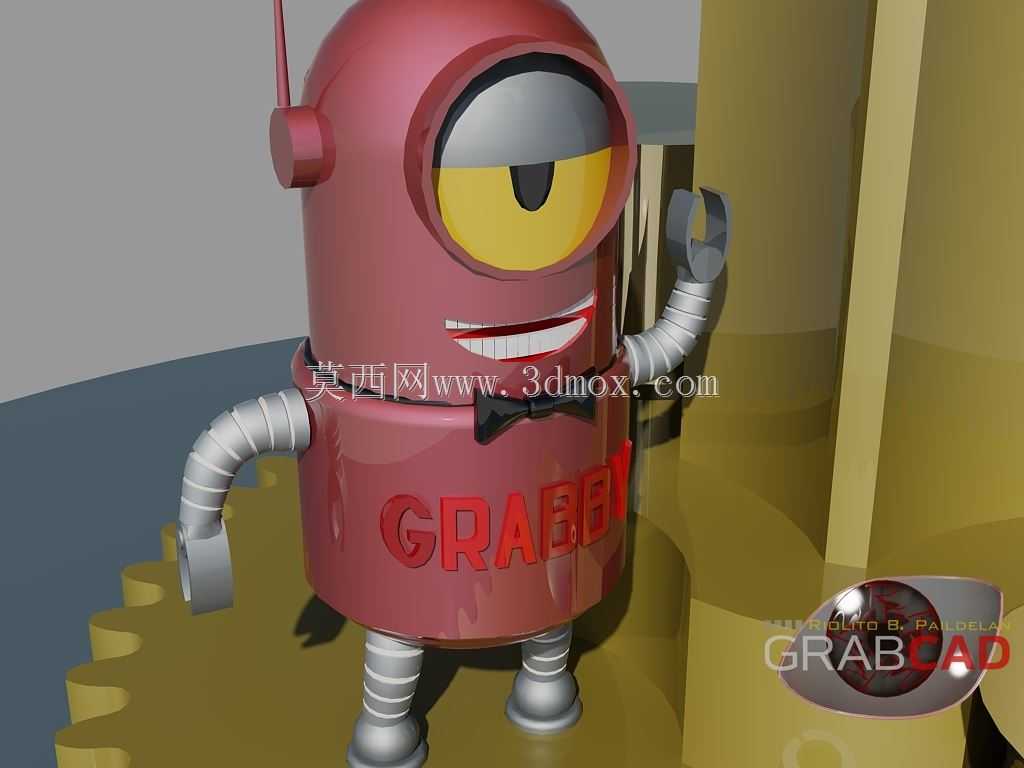

本次呈现的创意机械形象，在结构设计上融合了工业机械构件特征与卡通拟人化表达，可应用于工业科普展陈、机械主题文创周边开发、青少年工程启蒙教具开发等场景，也可作为三维建模教学中的曲面建模、装配约束练习案例使用。从结构组成来看，主体躯干采用类圆柱回转体构型，躯干表面预留了标识安装的平整区域，该区域在设计时做了轻微的下沉处理，避免标识凸起在后续装配或者搬运过程中出现剐蹭脱落的问题。头部与躯干采用同轴回转配合，头部的单眼视窗区域做了分层结构设计，最外层为透明防护层，中间为黄色可视区域，中心设置黑色瞳孔结构，各层之间采用止口定位，装配时无需额外涂胶即可实现紧密贴合，同时预留了0.2mm的装配间隙，方便后期拆解更换内部构件。

肢体部分采用了工业领域常见的波纹管式柔性结构，手臂与腿部的波纹段每一节的节距控制在8mm，波纹深度2mm，这种结构既可以实现小角度的弯折摆动，模拟拟人化的肢体动作，又能保证整体结构的刚性，不会因为频繁弯折出现结构断裂。手部采用简化的C型夹持结构，没有设计复杂的指节传动，一方面是适配整体卡通化的造型风格，另一方面也降低了3D打印或者小批量复模时的生产难度，夹持端的内侧做了1mm深度的防滑纹理，在搭配小型展示道具时可以提供足够的摩擦力，避免道具滑落。腿部底端设置了平底支撑脚，支撑脚的直径比腿部波纹段的最大外径大4mm，保证整体站立时的重心稳定性，经过重心校核，当整体模型前倾15度时依然不会出现倾倒问题，满足日常展陈摆放的稳定性要求。

从设计思路层面，该形象在做结构拆分时充分考虑了不同加工工艺的适配性，如果采用FDM3D打印工艺，所有构件的拔模斜度均设置为1.5度，没有小于45度的悬空结构，打印时无需添加大量支撑即可完成成型，减少后期支撑拆除的打磨工作量；如果采用注塑工艺进行小批量生产，所有的分型面均设置在构件的最大轮廓处，没有倒扣结构，简化了模具设计的复杂度，降低开模成本。外形尺寸方面，整体高度控制在120mm，躯干最大直径65mm，手臂展开后的最大宽度为110mm，这个尺寸既可以作为桌面摆件放置，也适配常规的展示盒内部安装空间，安装边界上，底部支撑脚的安装孔位预留了M3的螺纹孔，可以直接固定在亚克力展示底座上，不需要额外设计转接支架。

细节处理上，头部侧面的天线结构采用直径3mm的圆柱构型，天线与头部的连接位置做了R2的圆角过渡，避免应力集中导致天线断裂；颈部的领结装饰件采用独立拆分设计，通过卡扣结构固定在躯干与头部的衔接位置，既丰富了整体的造型层次，又不会影响头部的转动功能。整体结构的装配采用卡扣加少量定位销的方式，没有使用螺丝等紧固件，装配流程简单，普通用户也可以快速完成组装拆解，适合作为拼装类文创产品的结构原型。在材质表现上，躯干部分模拟金属烤漆质感，肢体波纹段模拟金属波纹管的哑光金属质感，视窗部分模拟透明亚克力材质，不同材质的衔接位置都做了清晰的分界，没有出现结构干涉的问题，在三维建模过程中，所有相邻构件之间都预留了合理的装配间隙，避免在实际生产时因为工艺公差出现装配卡滞的问题。
