空间站扶手管夹式快装固定卡扣

该卡扣属于航天舱外扶手系统的配套紧固件，核心作用是将各类外置功能组件、管线支架、临时作业工装快速锁定在标准椭圆截面扶手上，无需在扶手本体上打孔或焊接，避免破坏扶手的结构完整性与表面防腐层。舱外作业场景中，航天员穿着厚重的舱外航天服，手套触感与操作灵活性大幅受限，因此该卡扣的操作逻辑被设计为单步推入锁定，无需额外工具，侧向按压解锁拨片即可完成拆卸，适配出舱活动中快速布设临时设备、转移作业点位的实际需求。

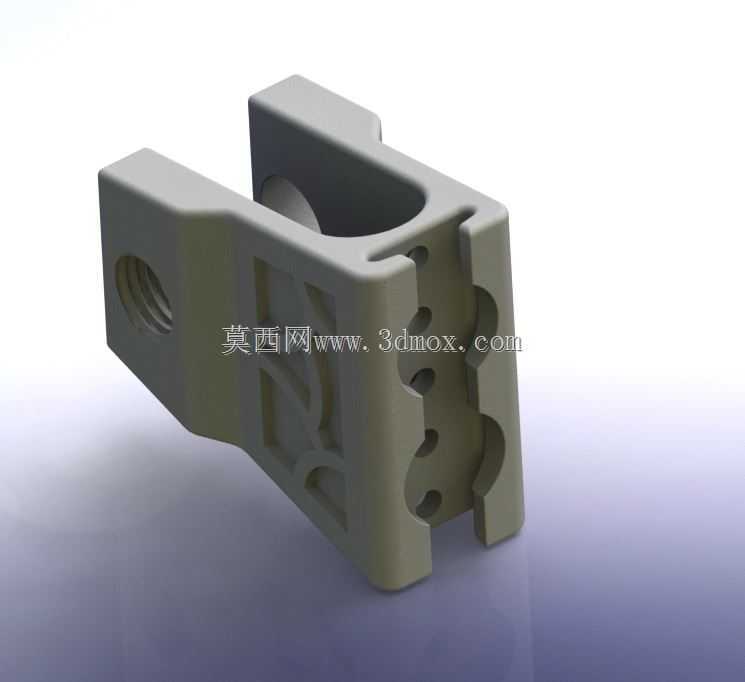

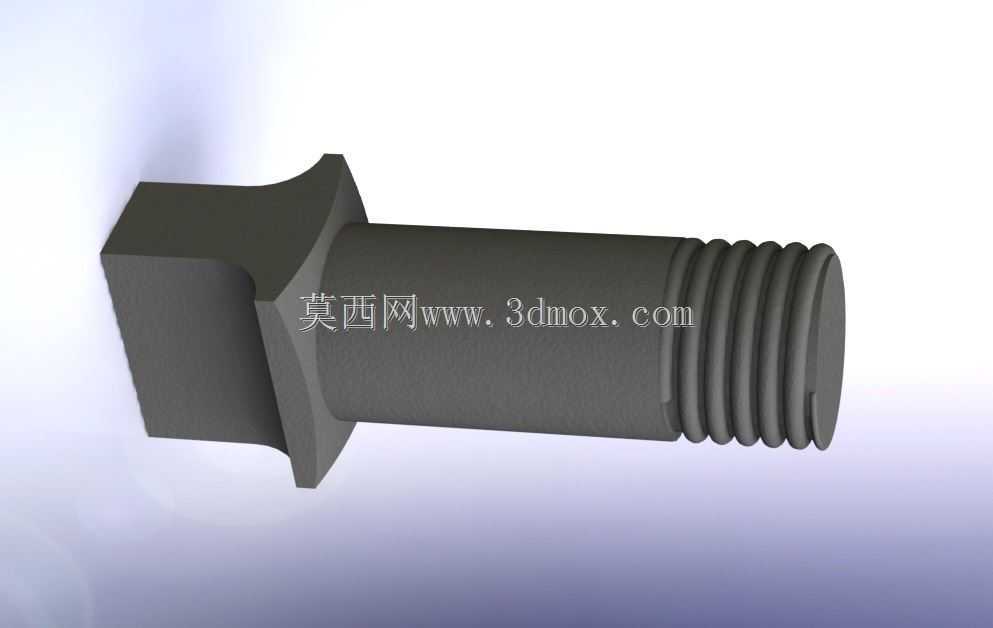

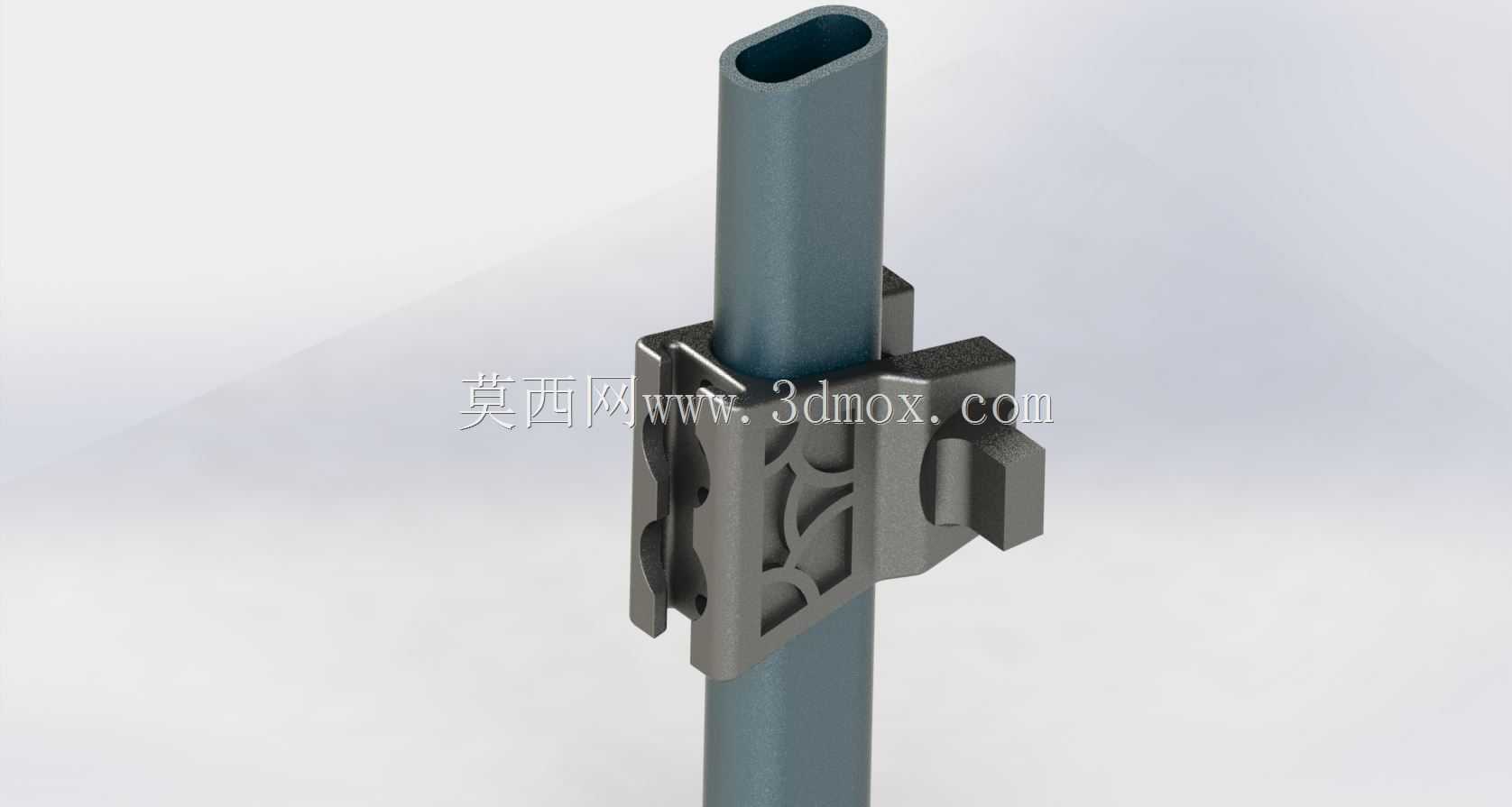

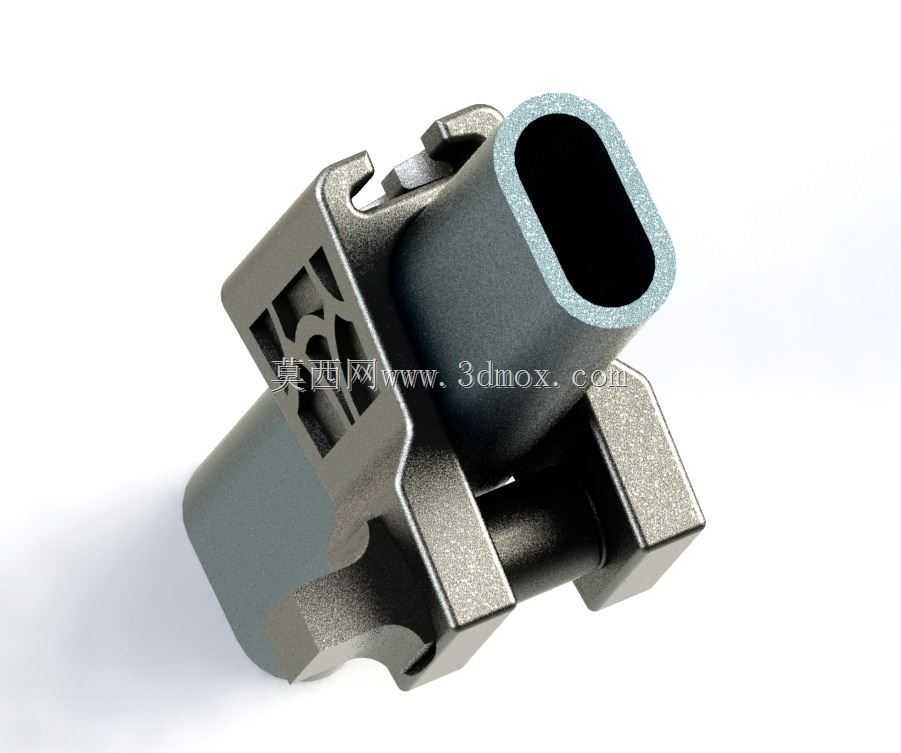

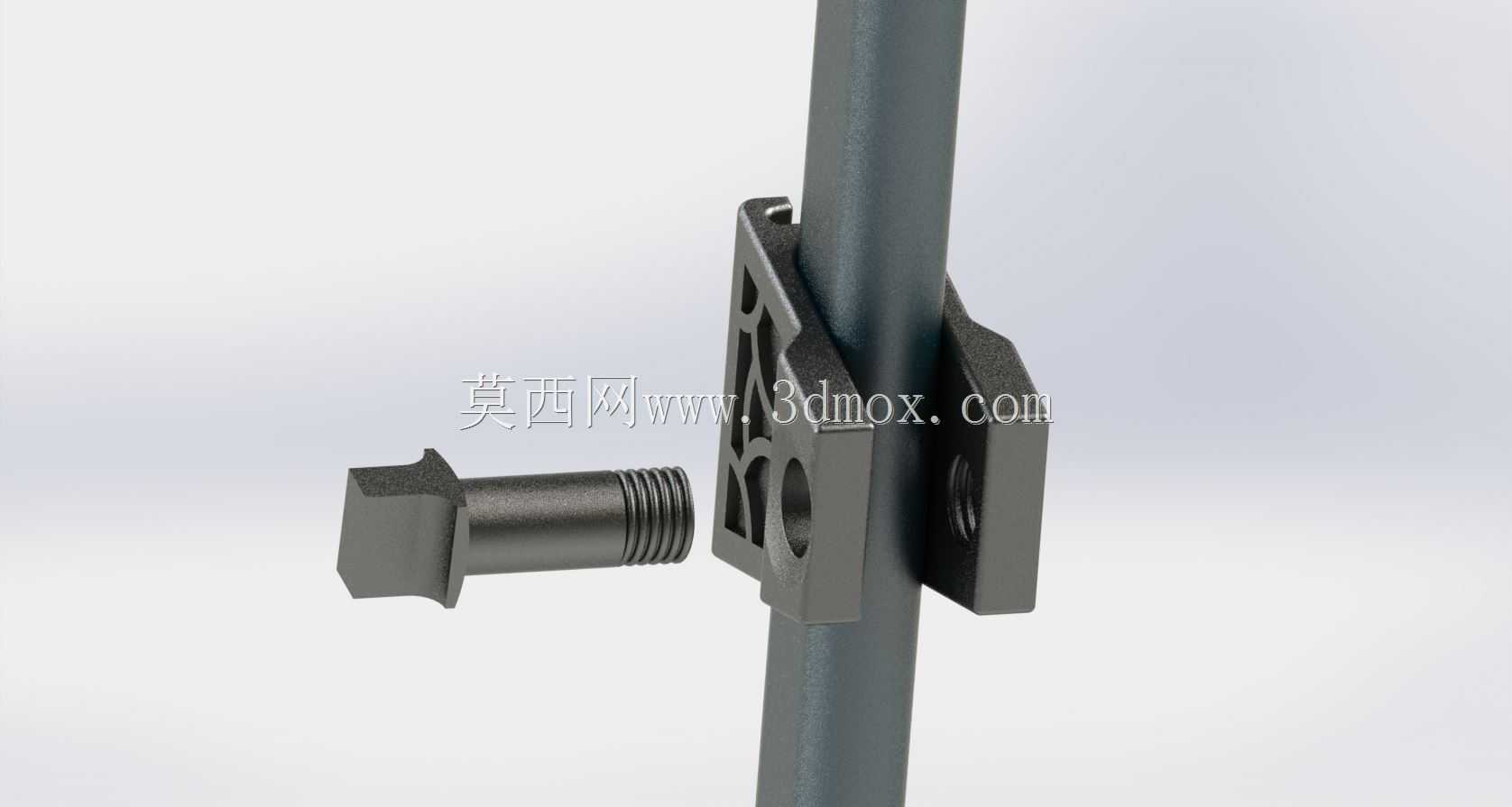

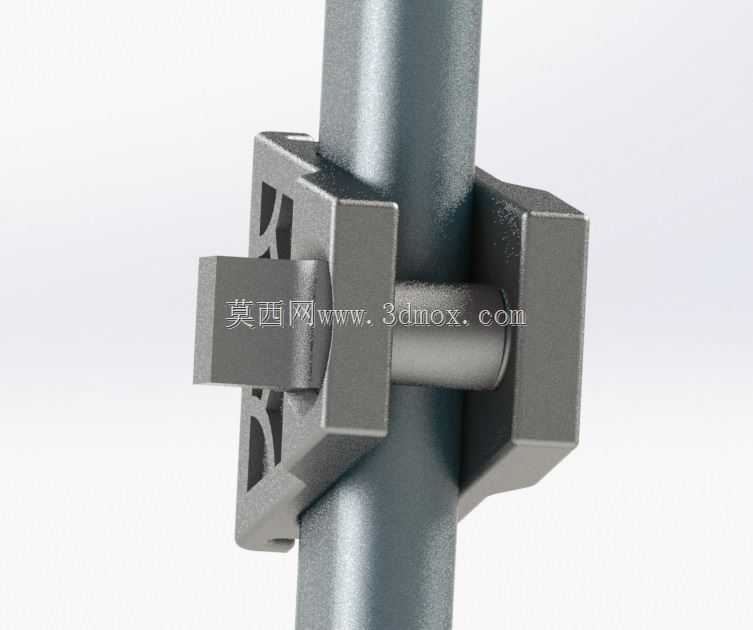

从结构设计来看，卡扣主体采用对称分体式夹腔，内腔轮廓与椭圆扶手的截面完全贴合，接触区域做了微幅过盈设计，推入后依靠材料自身弹性产生持续抱紧力，夹腔两侧预留的螺钉孔用于安装配套止动螺钉，螺钉拧紧后顶紧扶手表面，可抵消设备沿扶手轴向的滑移趋势，应对舱外交变温差带来的材料胀缩、振动载荷影响。卡扣单侧延伸出带安装孔的凸台结构，可直接固定传感器支架、走线卡、小型作业平台等外接部件，凸台与夹体采用一体化加强筋过渡，避免悬臂受力处出现应力集中断裂。

建模过程中优先保证了夹体内腔与扶手的配合公差，椭圆截面的长、短轴尺寸严格匹配舱外扶手的通用规格，夹体开合行程控制在合理范围，既保证推入时的顺畅度，又不会因间隙过大出现晃动。卡扣整体外轮廓做了全圆角钝化处理，没有尖锐凸起，避免舱外作业时剐蹭航天服面料，同时降低空间碎片微流星体的边角应力集中风险。安装边界方面，卡扣沿扶手轴向的占用宽度较窄，可在同一段扶手上密集布设多个卡扣，适配多设备并行安装的需求，夹体外侧的解锁拨片突出高度经过优化，既方便戴手套按压操作，又不会在扶手滑移过程中意外勾挂其他设备。

这类管夹结构的设计思路同样可迁移到地面工业场景，比如洁净车间的椭圆管线固定、户外护栏的设备快装、船舶甲板扶手的附件挂载，核心都是无损伤安装、快装快拆、抗振动防松脱，建模时对配合面的公差控制、受力路径的强化设计，也能为同类五金紧固件的开发提供直接参考。
