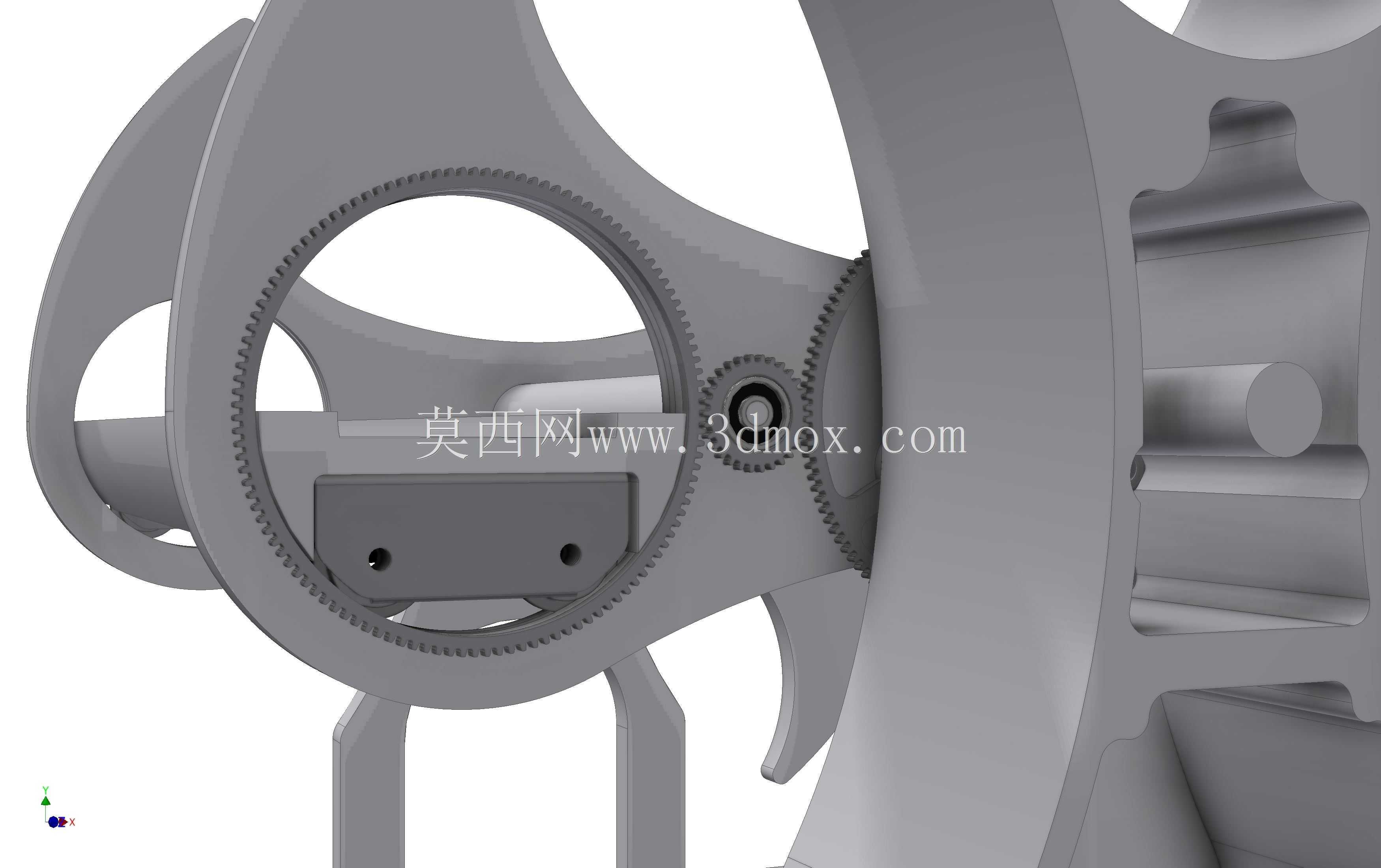

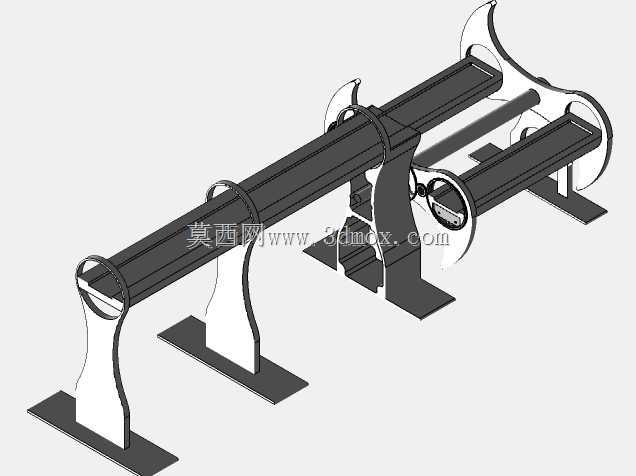

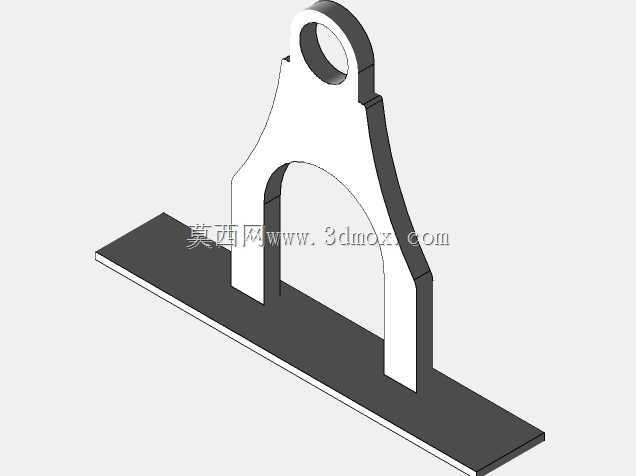

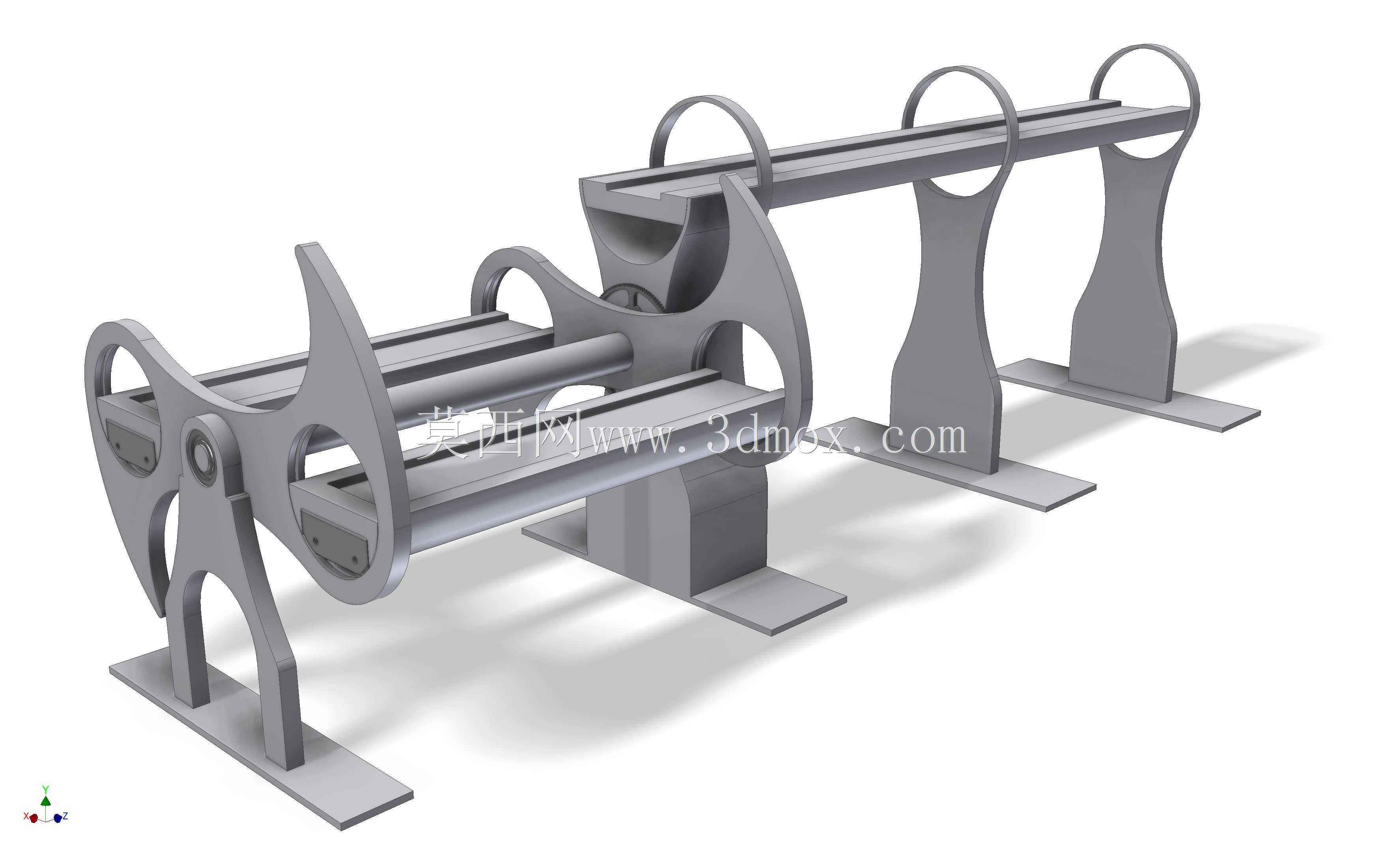

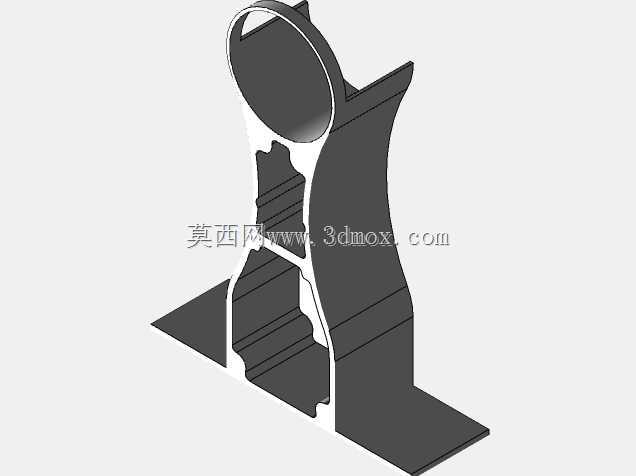

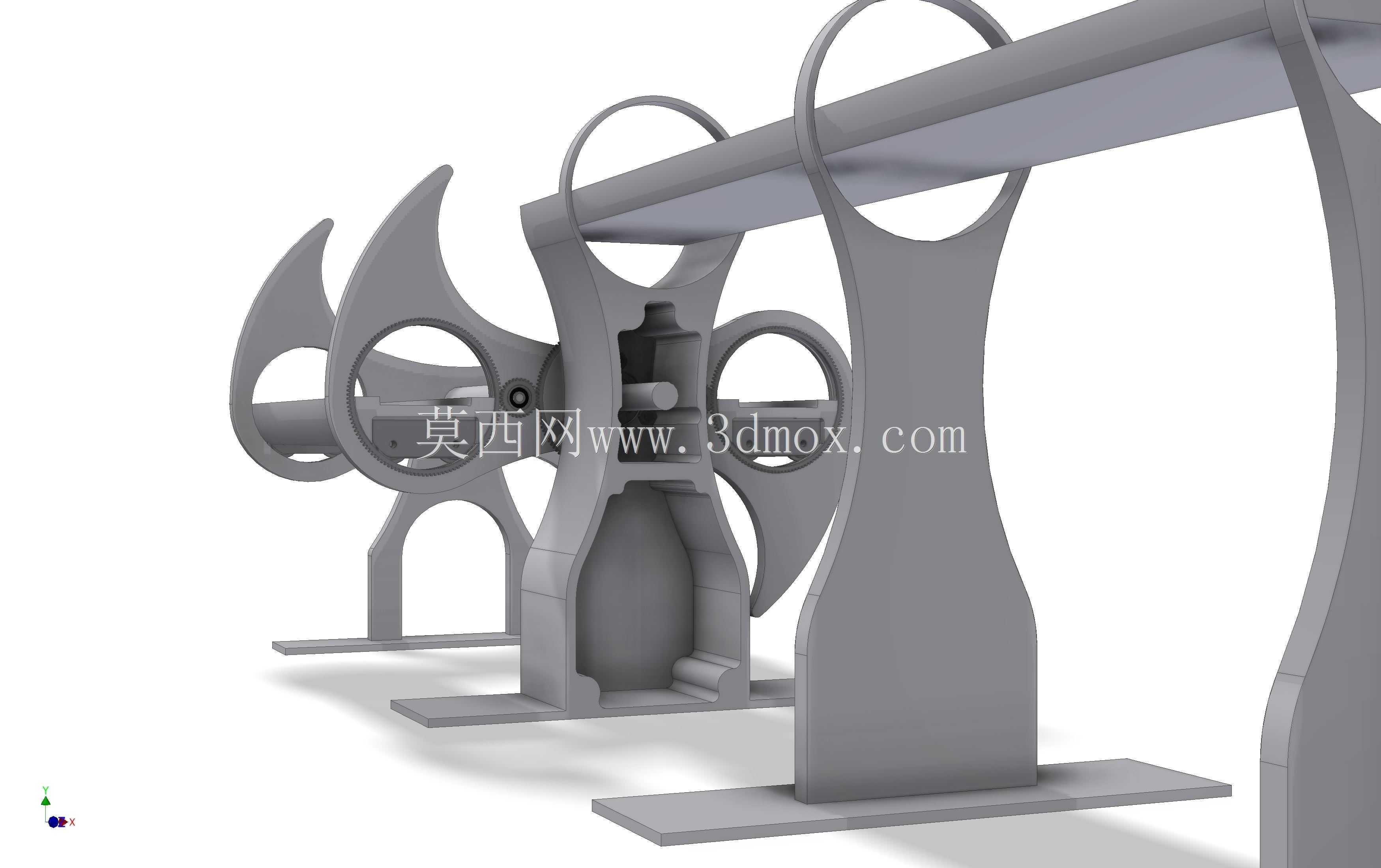

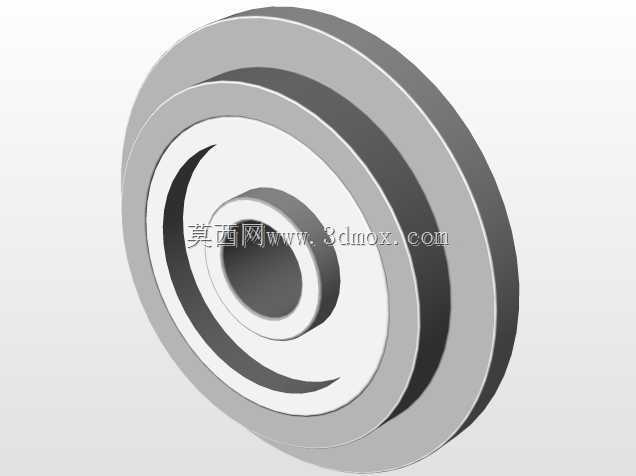

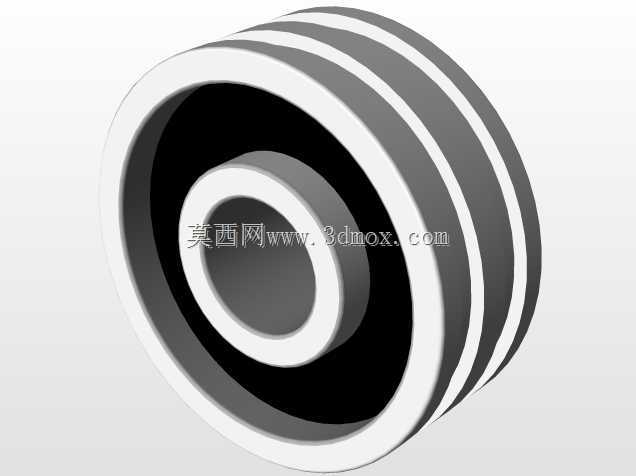

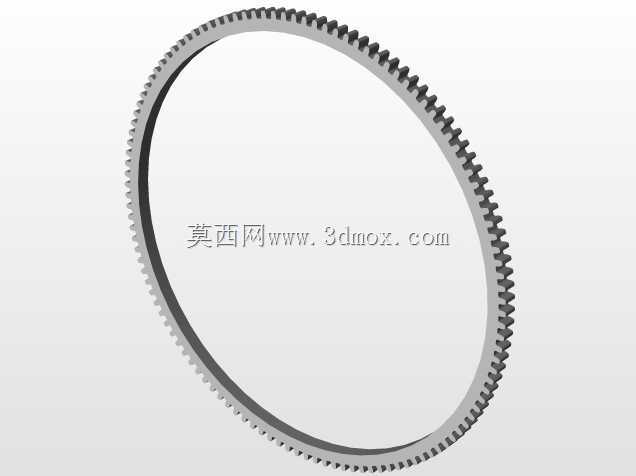

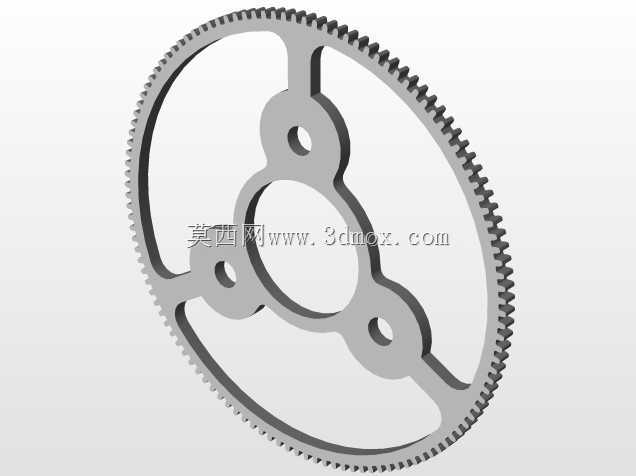

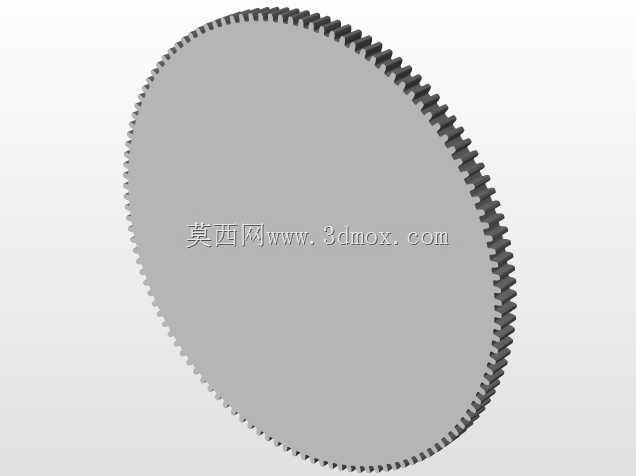

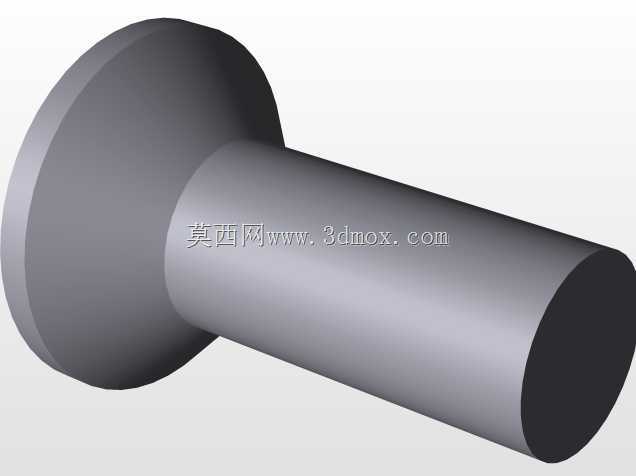

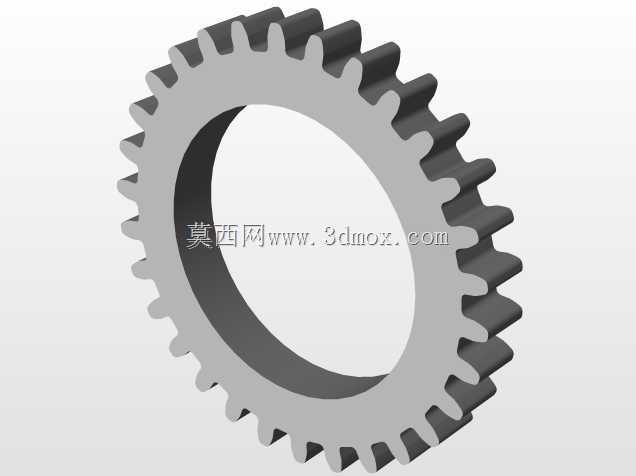

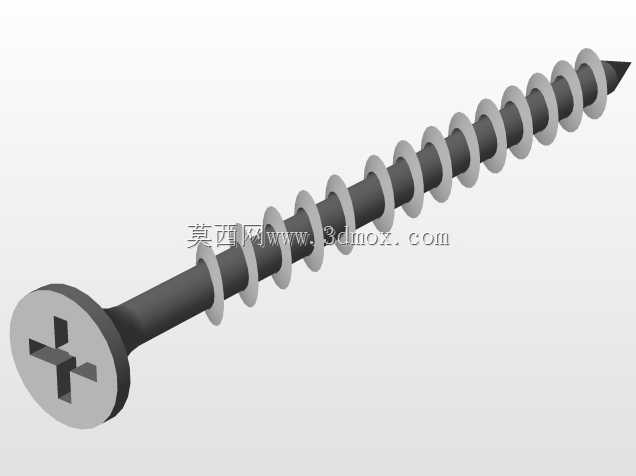

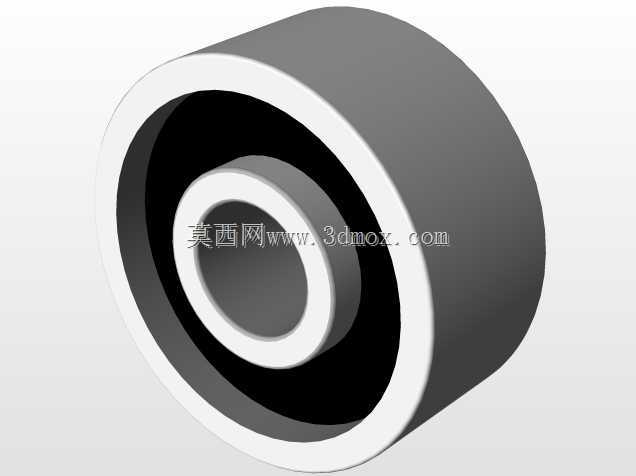

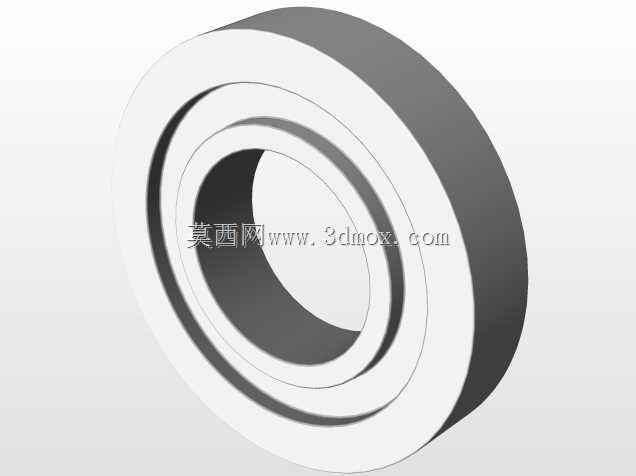

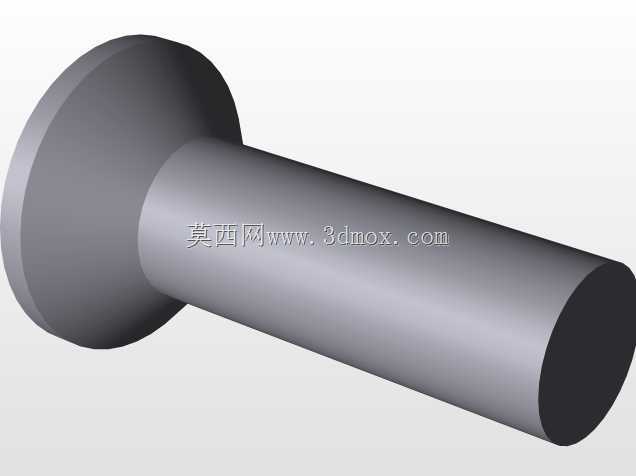

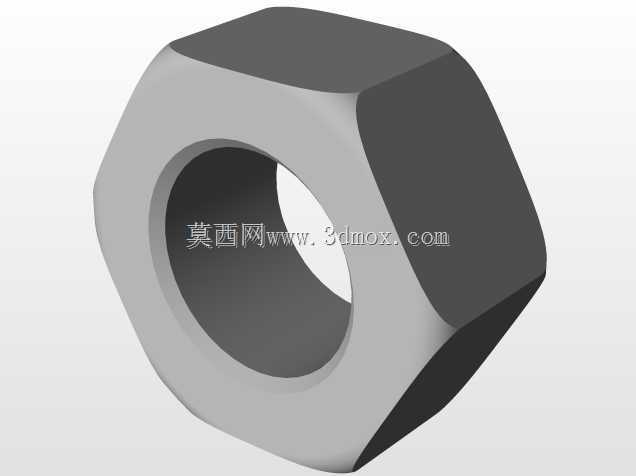

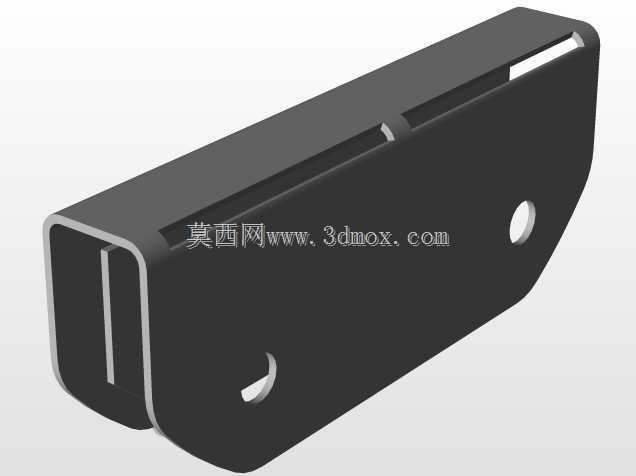

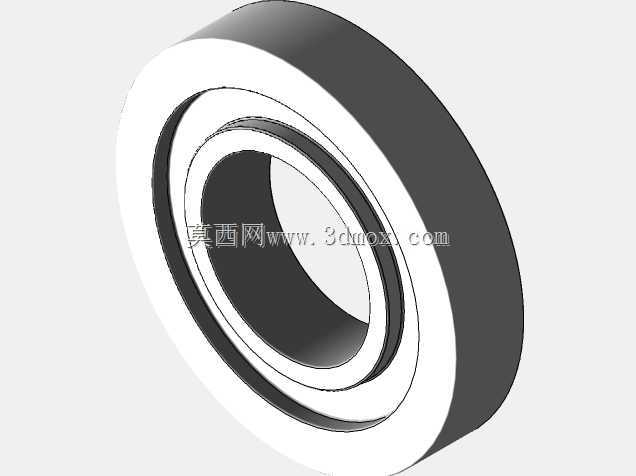

该结构对应转轮式通航升降设施的核心机械部分,主要用于不同水位渠道之间的小型船只转运,替代传统船闸在大落差水位条件下的长距离闸室布置。整体由轮体、支撑立柱、底部安装平台和承船构件组成,轮体两侧设置对称式弧形臂架,臂架上预留承船厢连接位,运转时通过轮体旋转将船只从低位水道抬升至高位水道,或反向完成下放。支撑部分采用双立柱跨距布置,立柱顶部设置环形约束结构,用于承托轮轴并限制轮体径向窜动;立柱下部与宽幅底板相连,底板通过地脚区域与混凝土基础接合,可将轮体偏载、船只重量和启停惯性力分散到基础平面。从建模结构看,轮臂并非简单板件拼接,而是在受力转折处设置加厚区和空腔过渡,既保留外观上的流线轮廓,也兼顾腹板减重与抗弯截面需求。立柱中段的内凹造型对应检修通道和装配空间,侧面预留紧固件孔位,方便轴座、衬套和限位元件安装。这类装置在城市运河、景区水道和水利枢纽中具有明显占地优势:相比多级船闸,它不需要长距离水位逐级调整,转运路径集中在轮体旋转半径内,周边只需布置进出水渠道、对位轨道和停靠平台。设计时需要重点核对轮体直径与支撑立柱高度的匹配关系,底部平台外缘应超出立柱投影范围,避免基础受压区过于集中;两侧承船位在任意旋转角度都应保持重力自平衡,因此构件重心、轴系位置和配重区域必须在三维环境中反复校核。对于结构设计人员,该模型可用于观察大型回转支承件的空间布置方式,理解弧形臂架与直立支撑之间的传力路径;对于设备选型人员,可据此评估通航净空、基础占地和检修维护面;对于三维建模从业者,则可练习复杂曲面臂架、对称装配和大型焊件的参数化构建。实际落地时还需结合船只吨位、水位差、运转速度和风载条件,对轴径、板厚、连接螺栓和基础埋深做进一步计算。
