EZ果酱

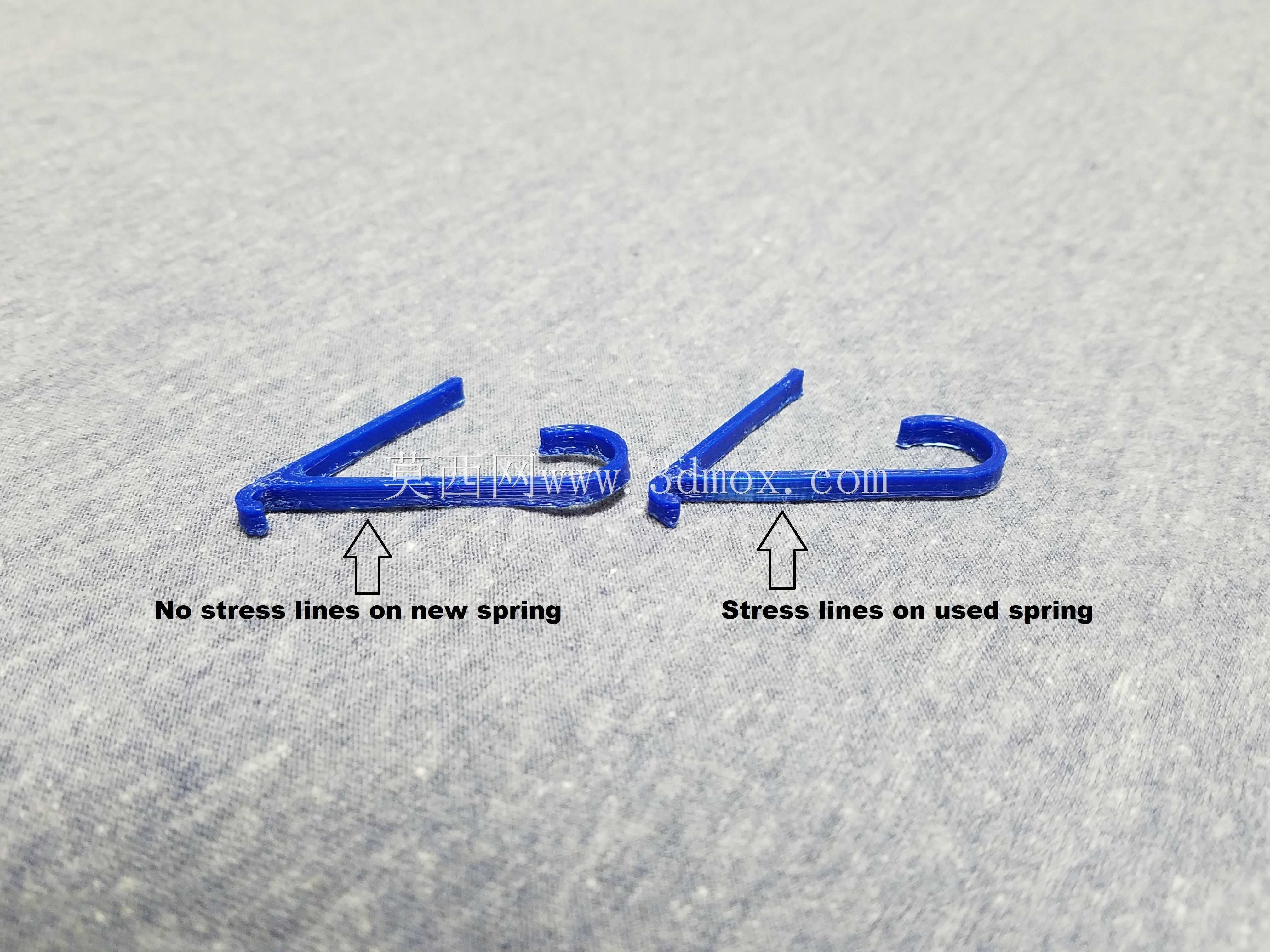

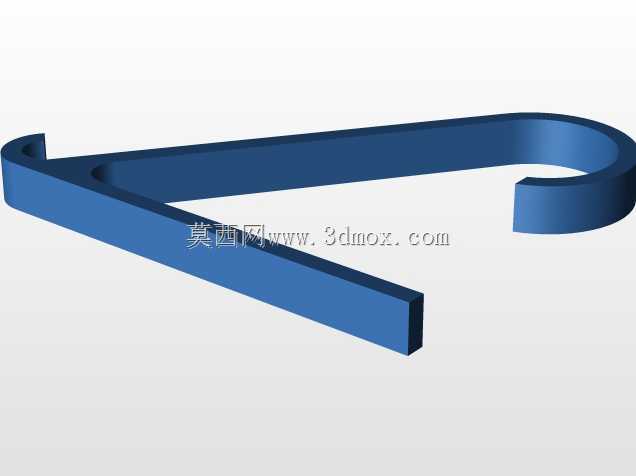

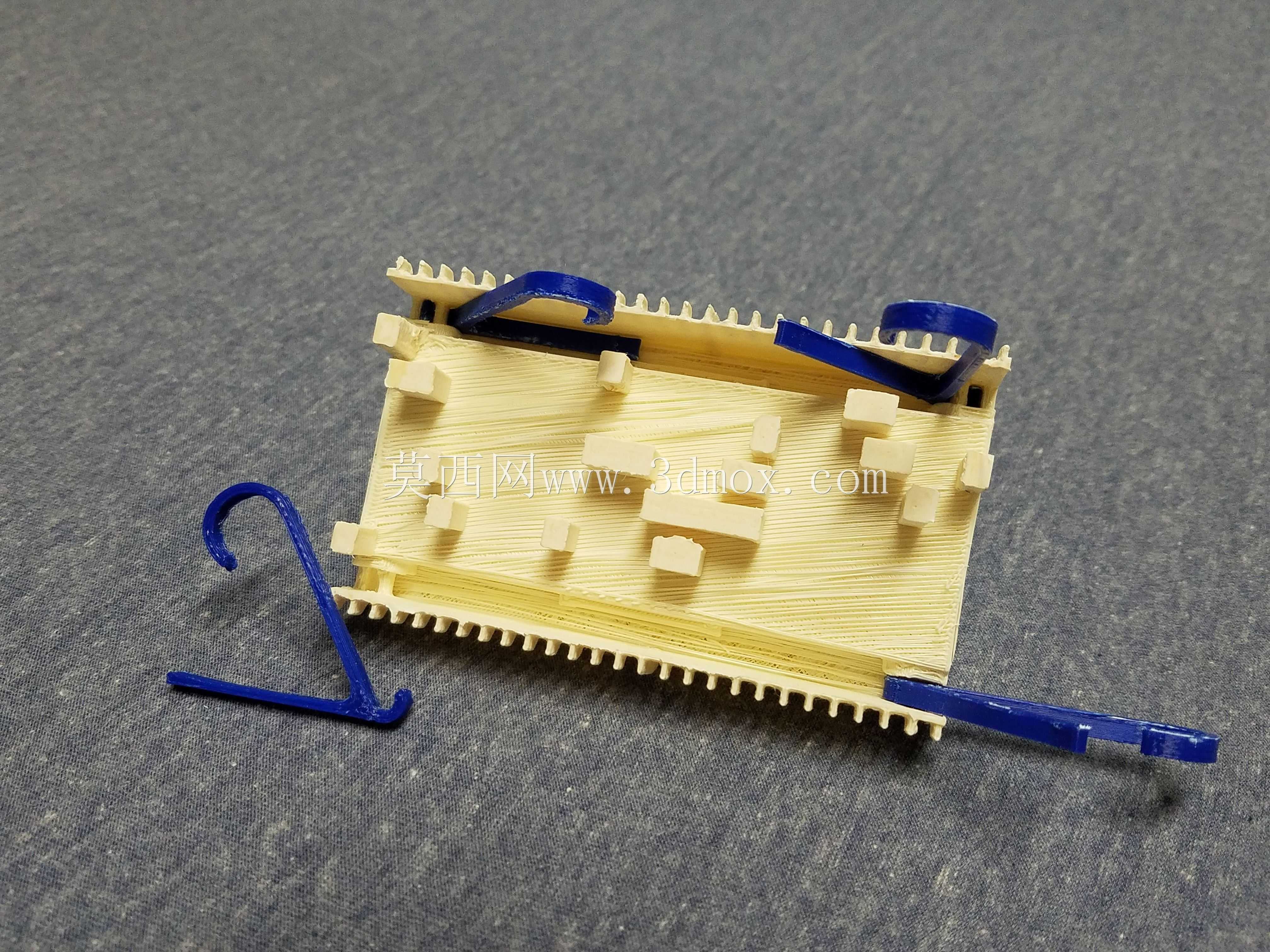

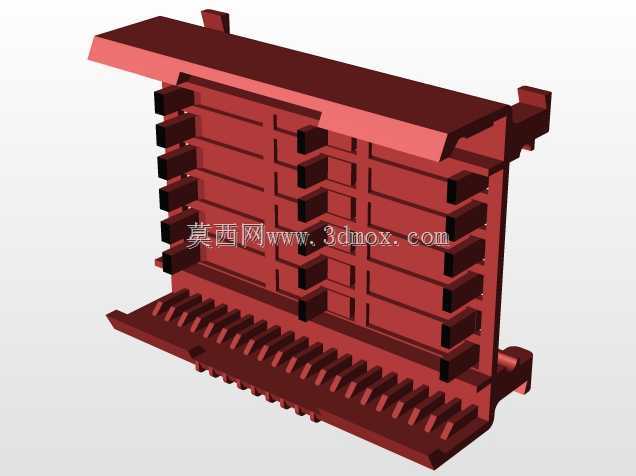

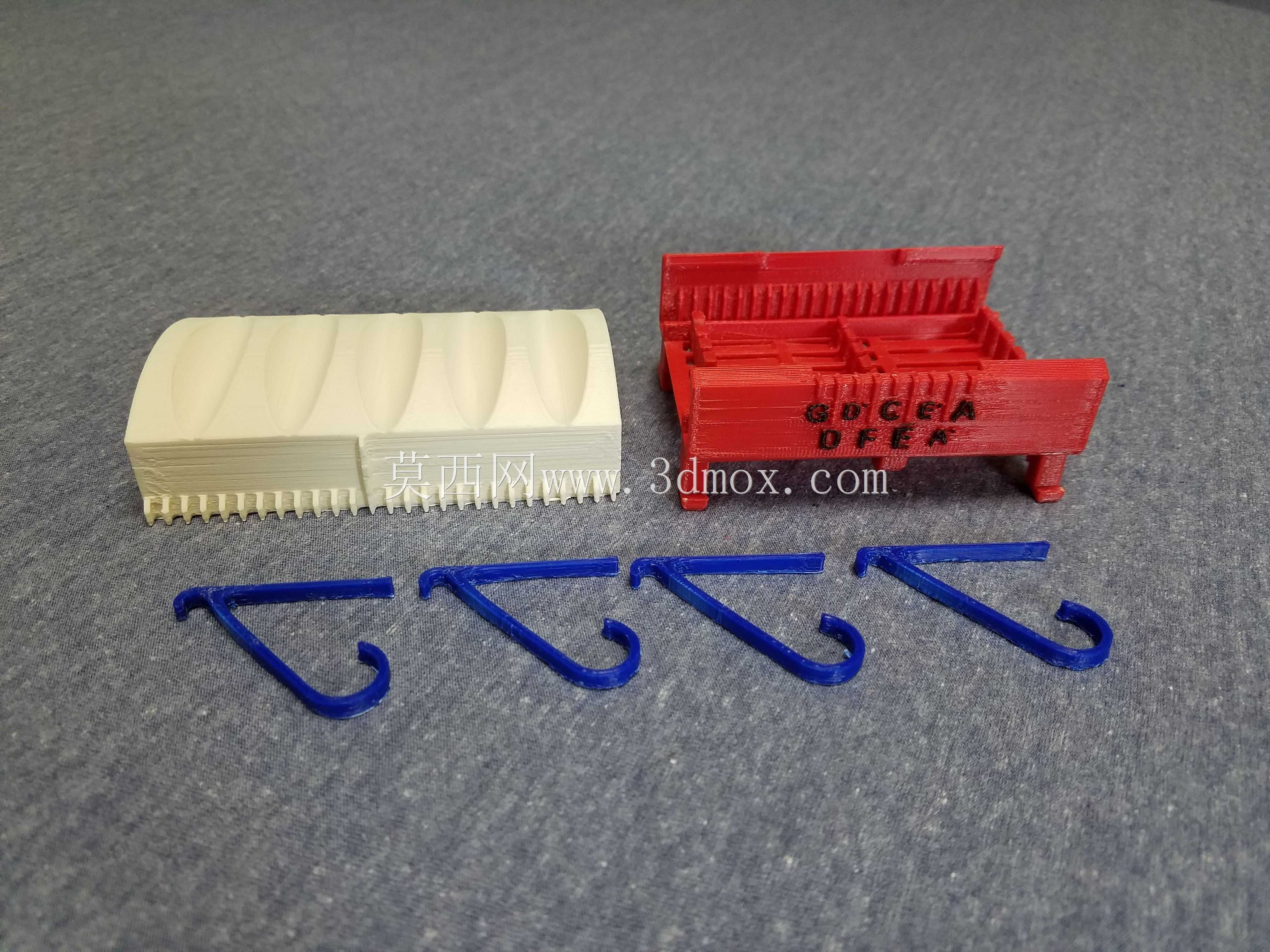

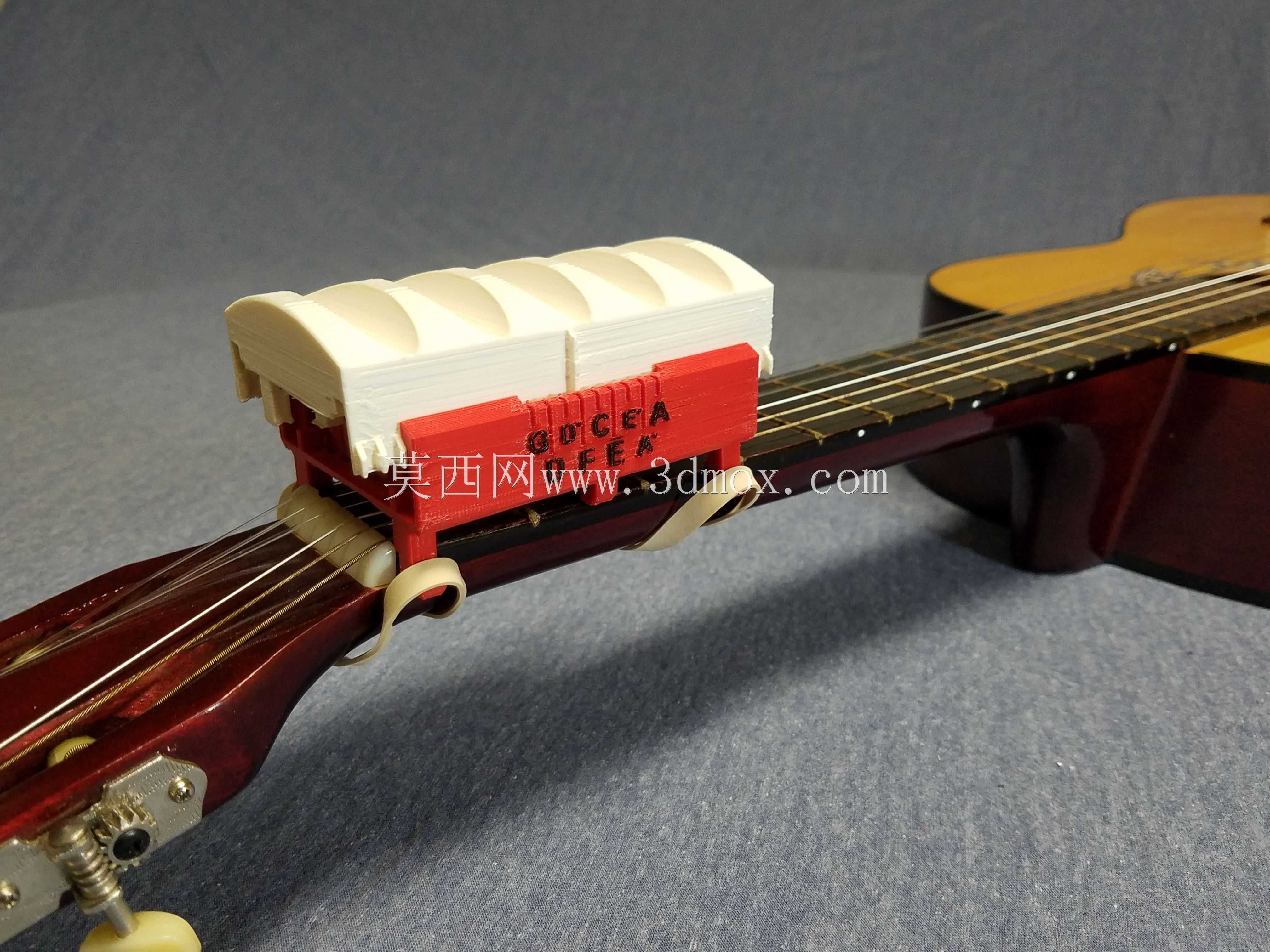

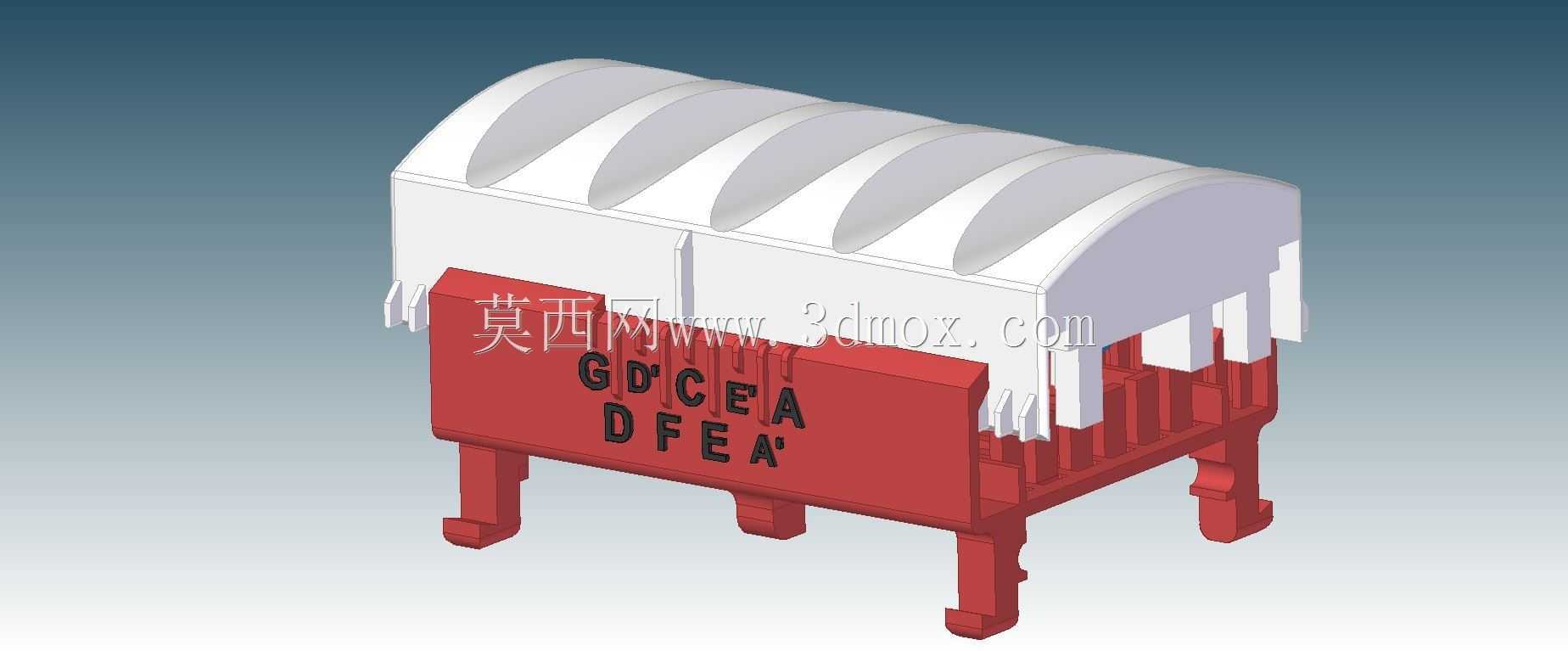

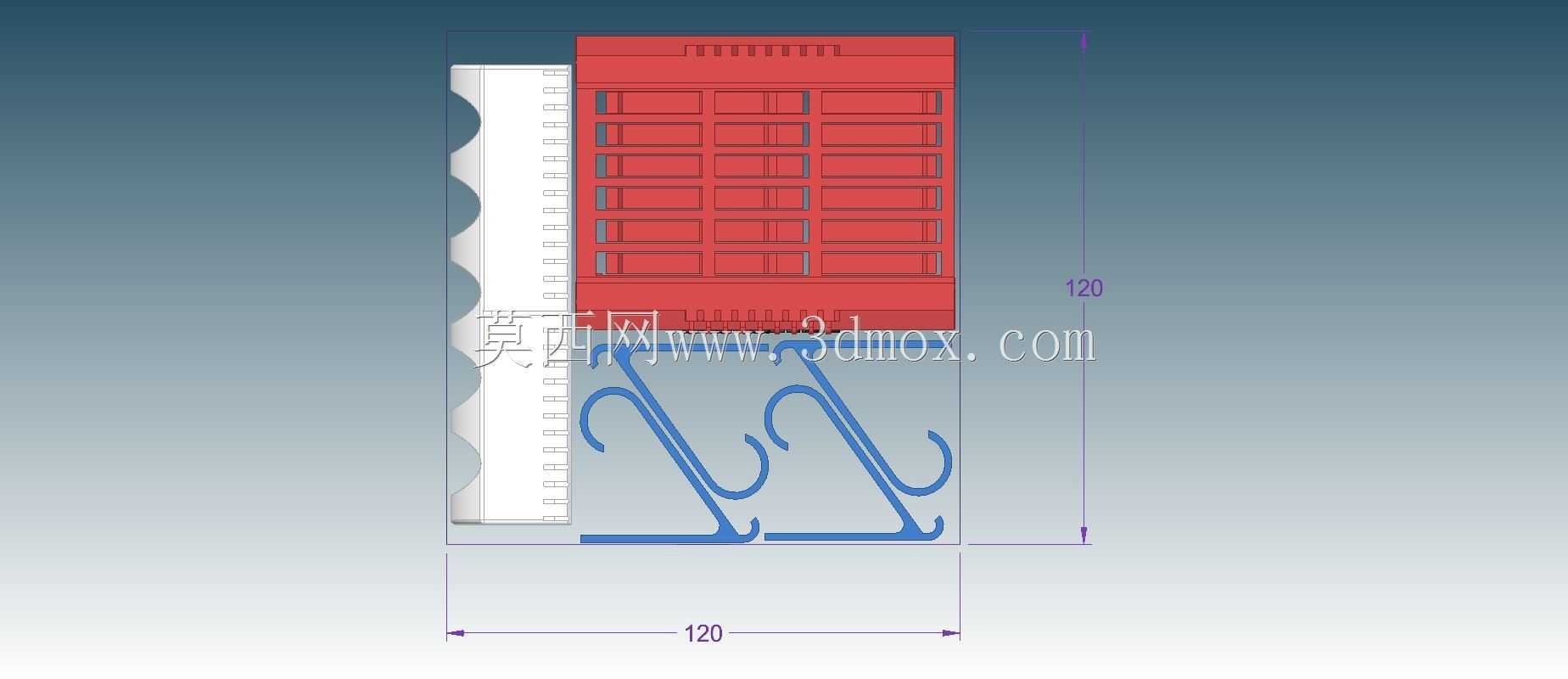

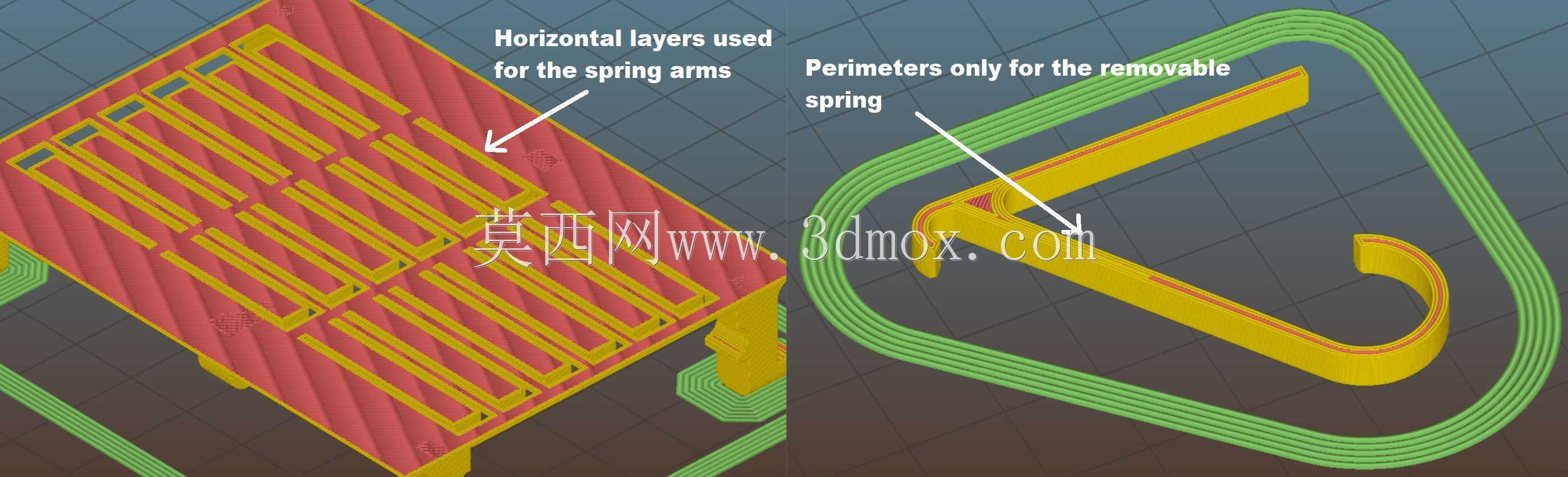

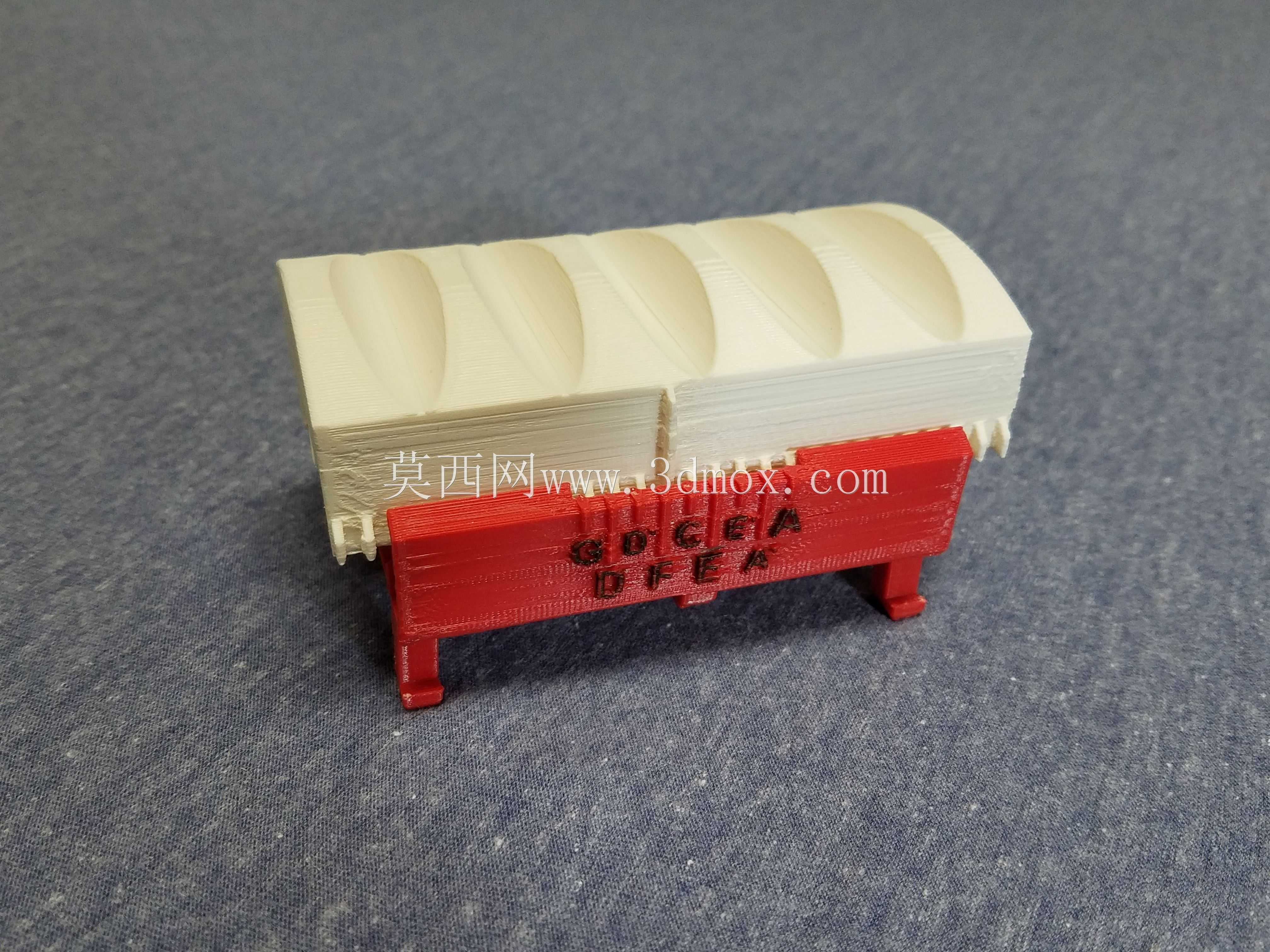

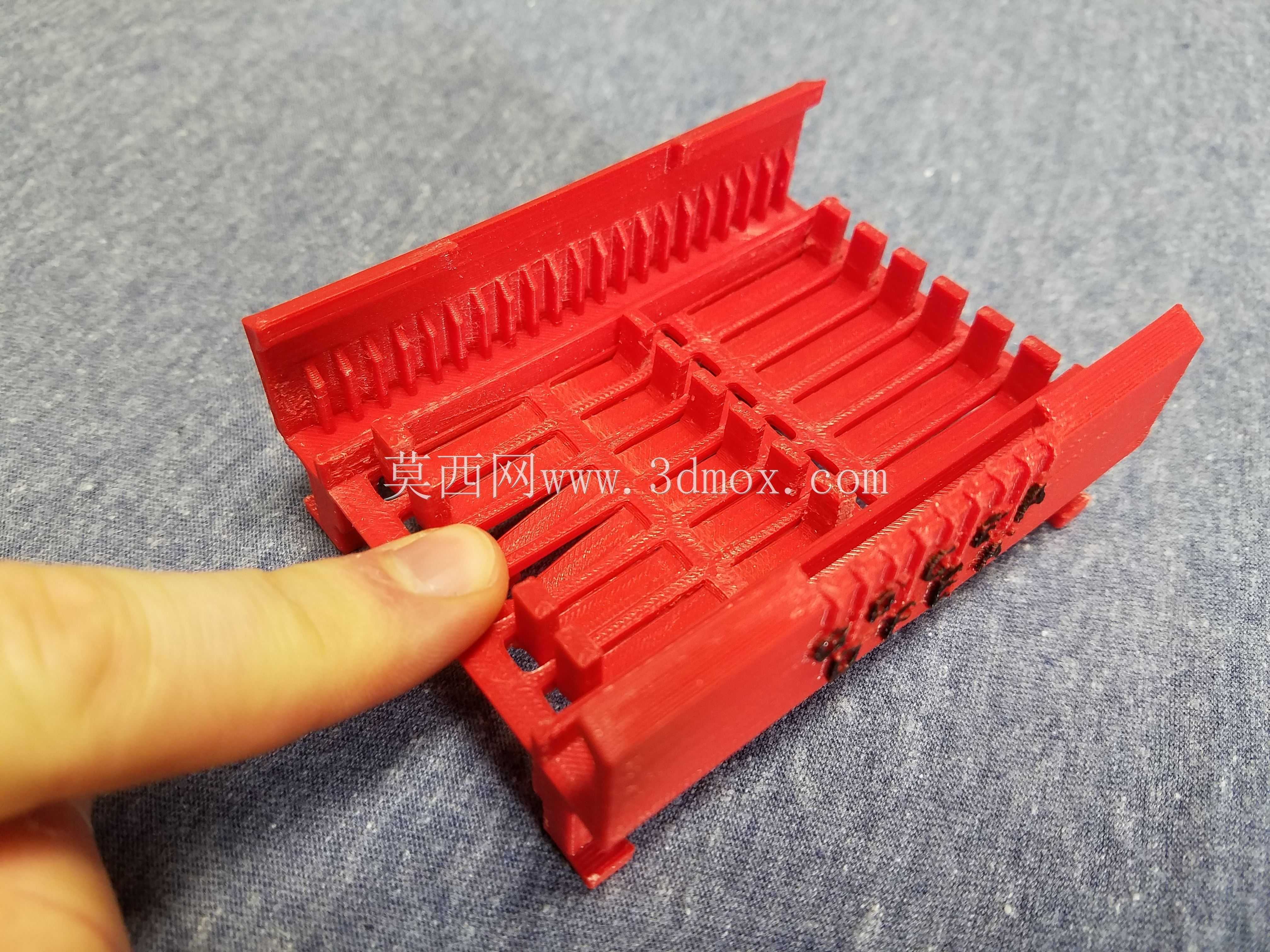

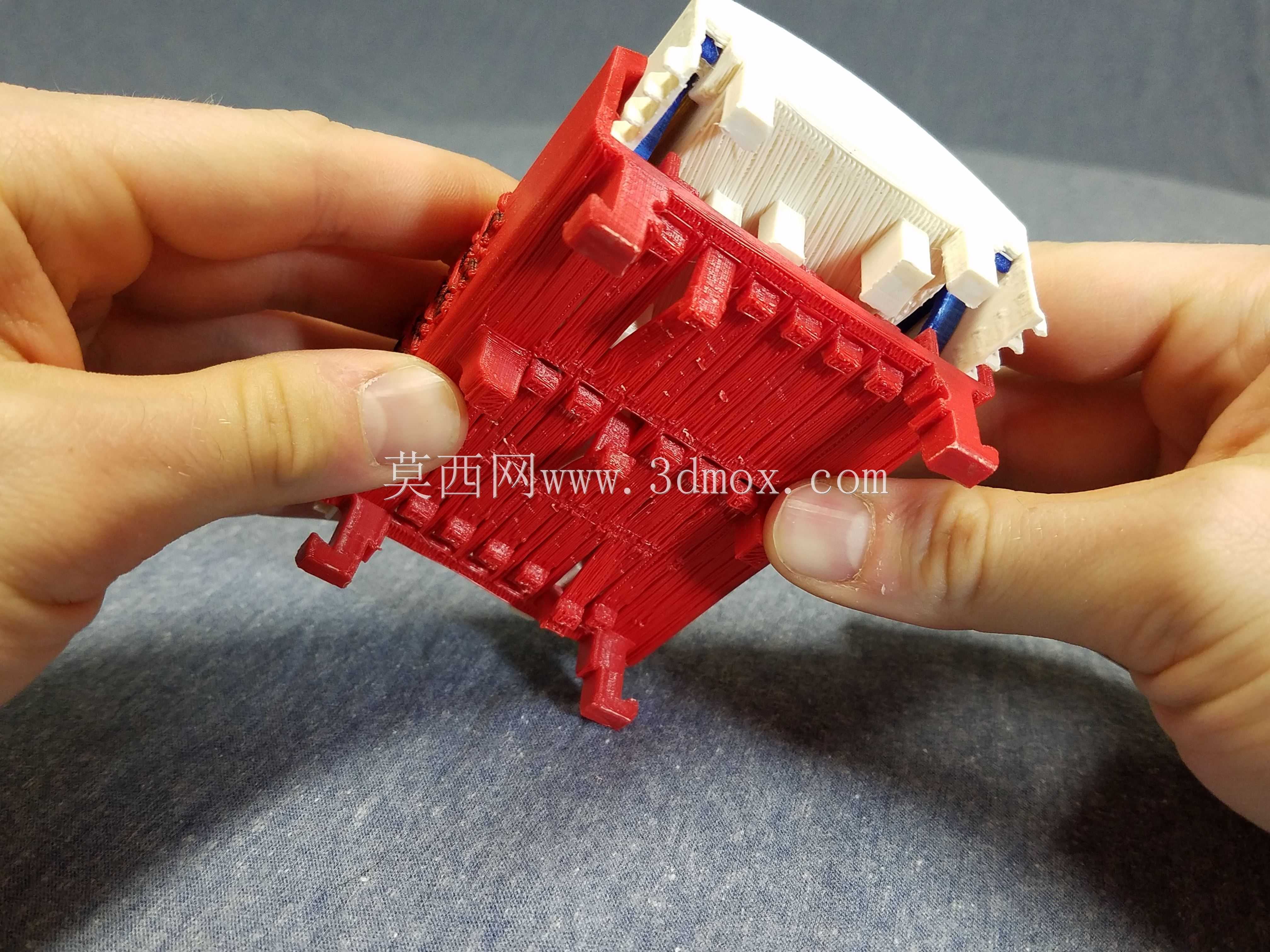

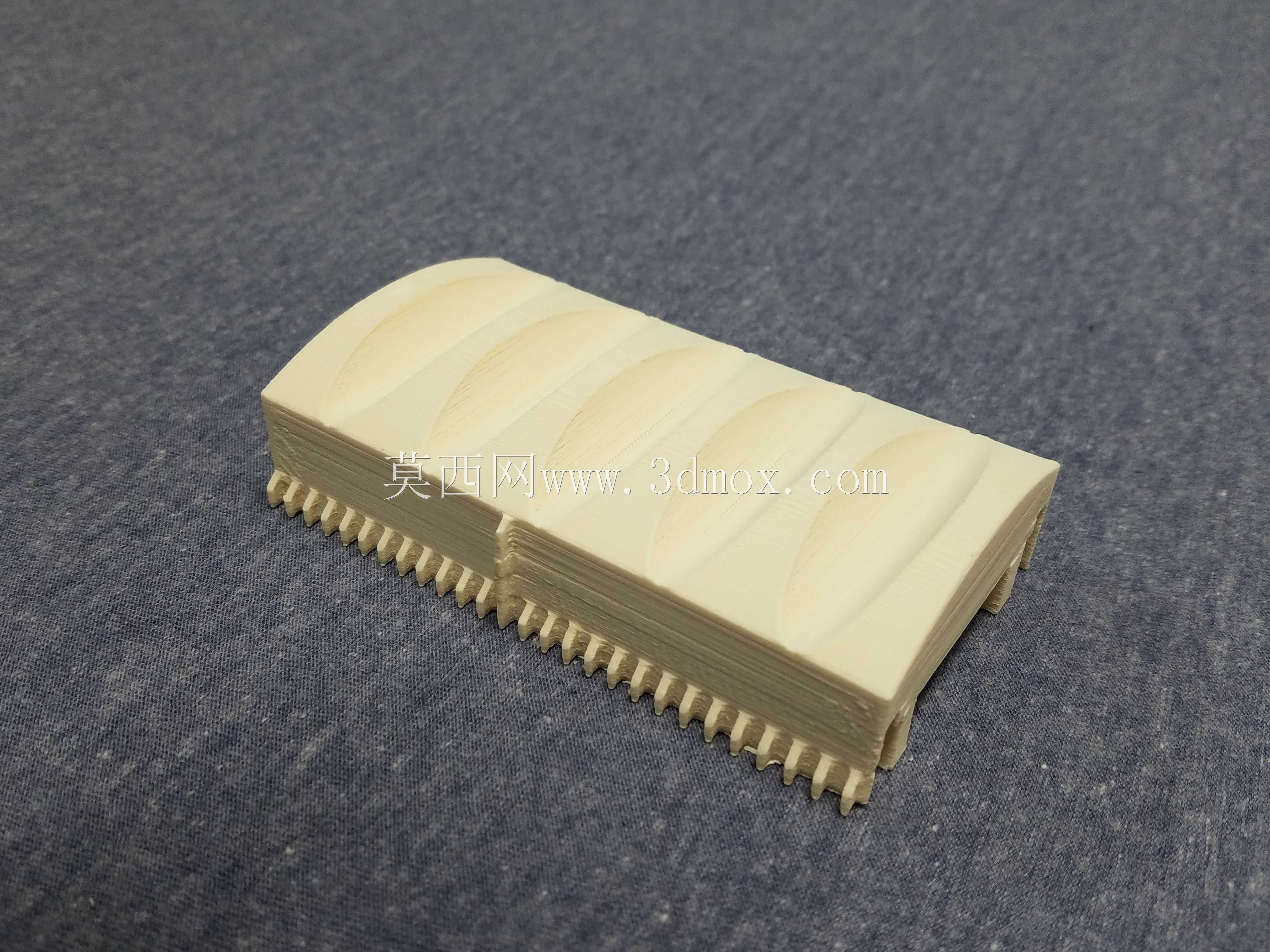

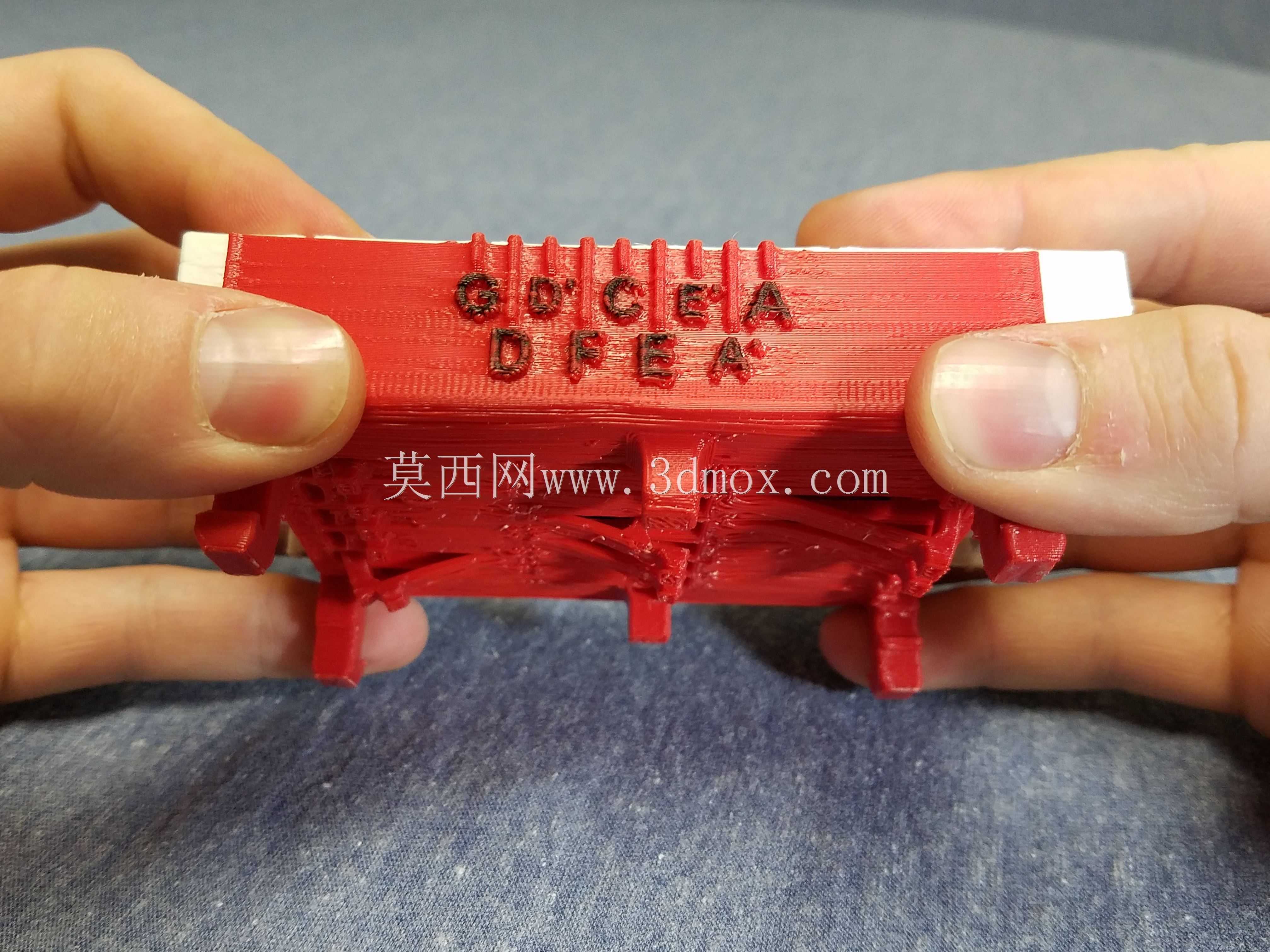

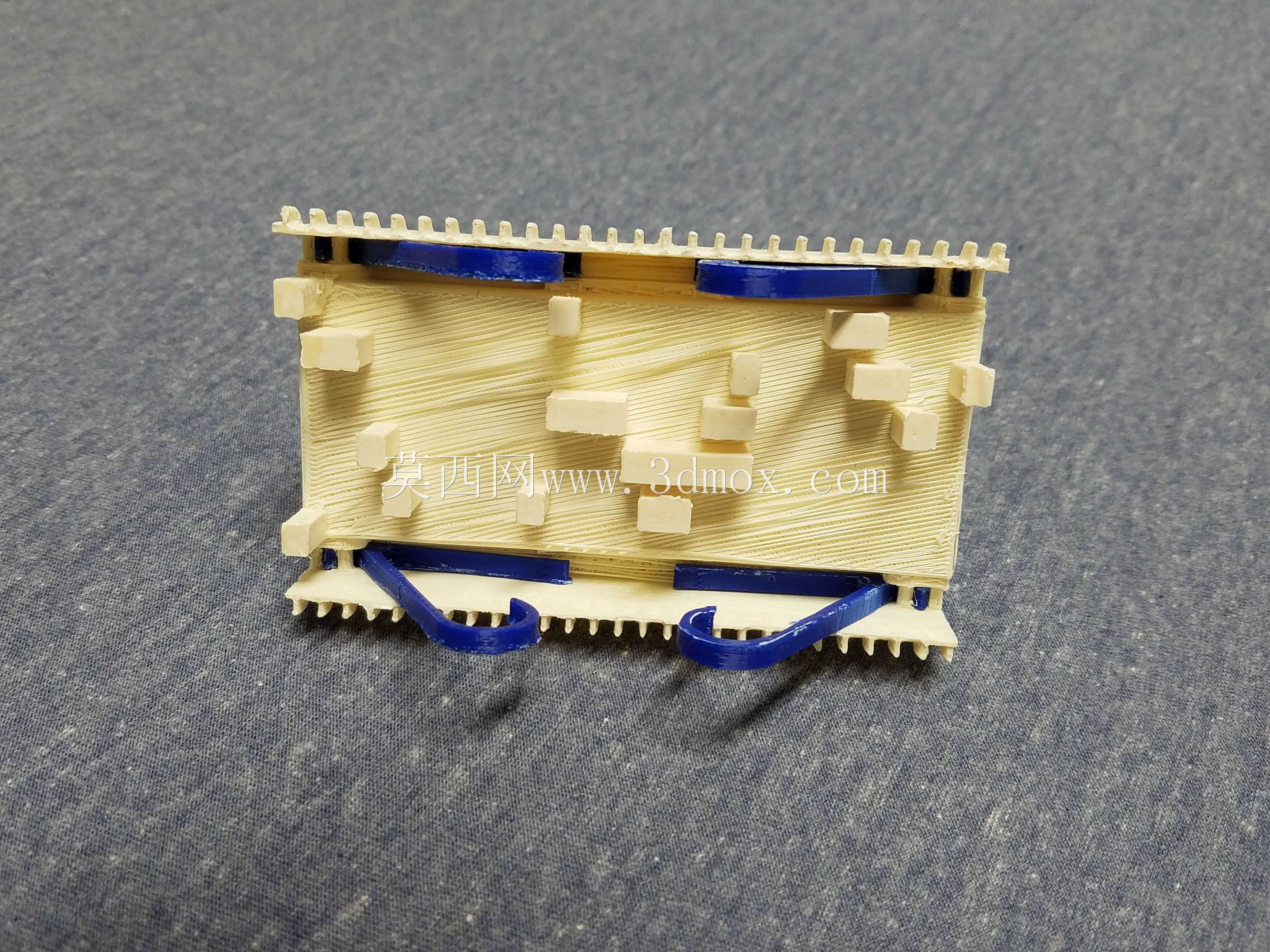

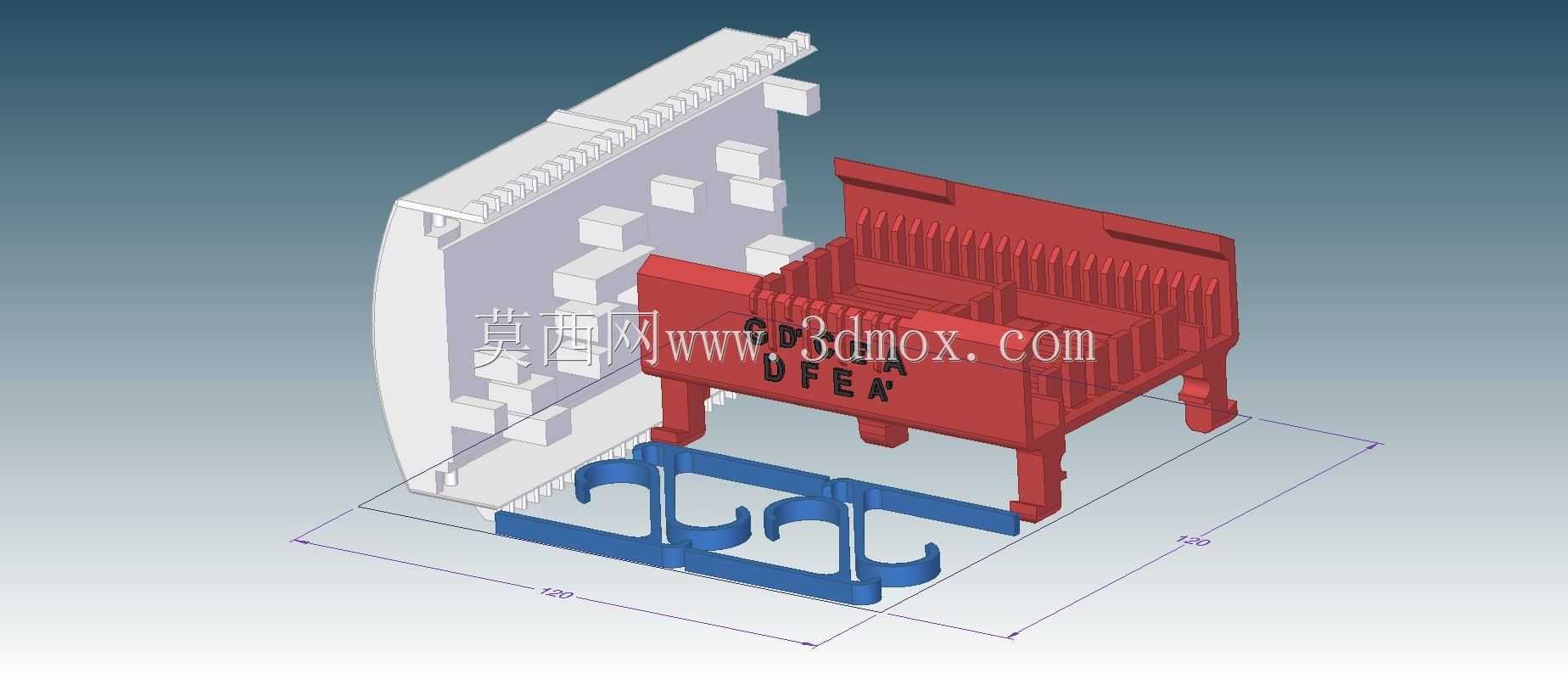

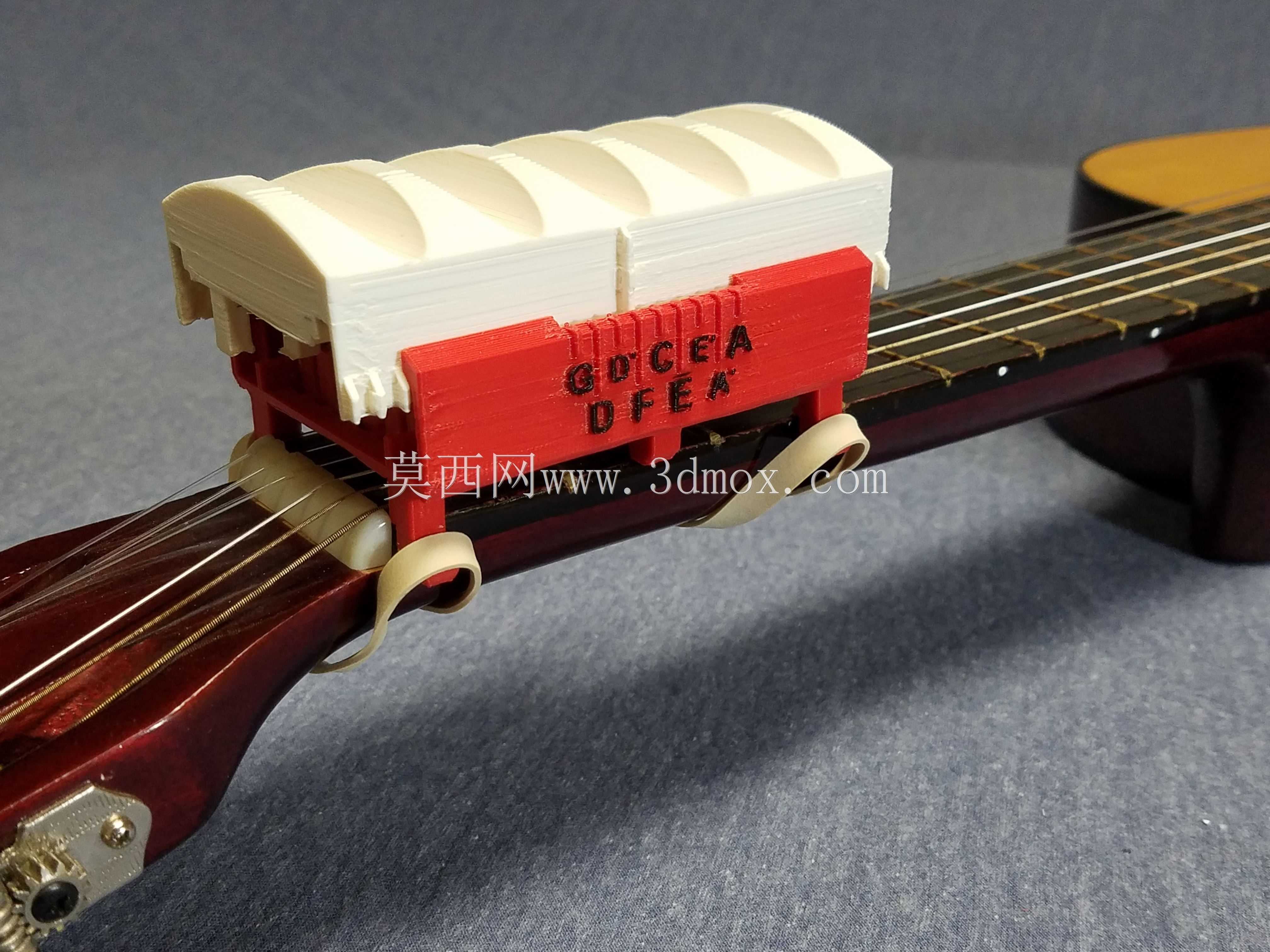

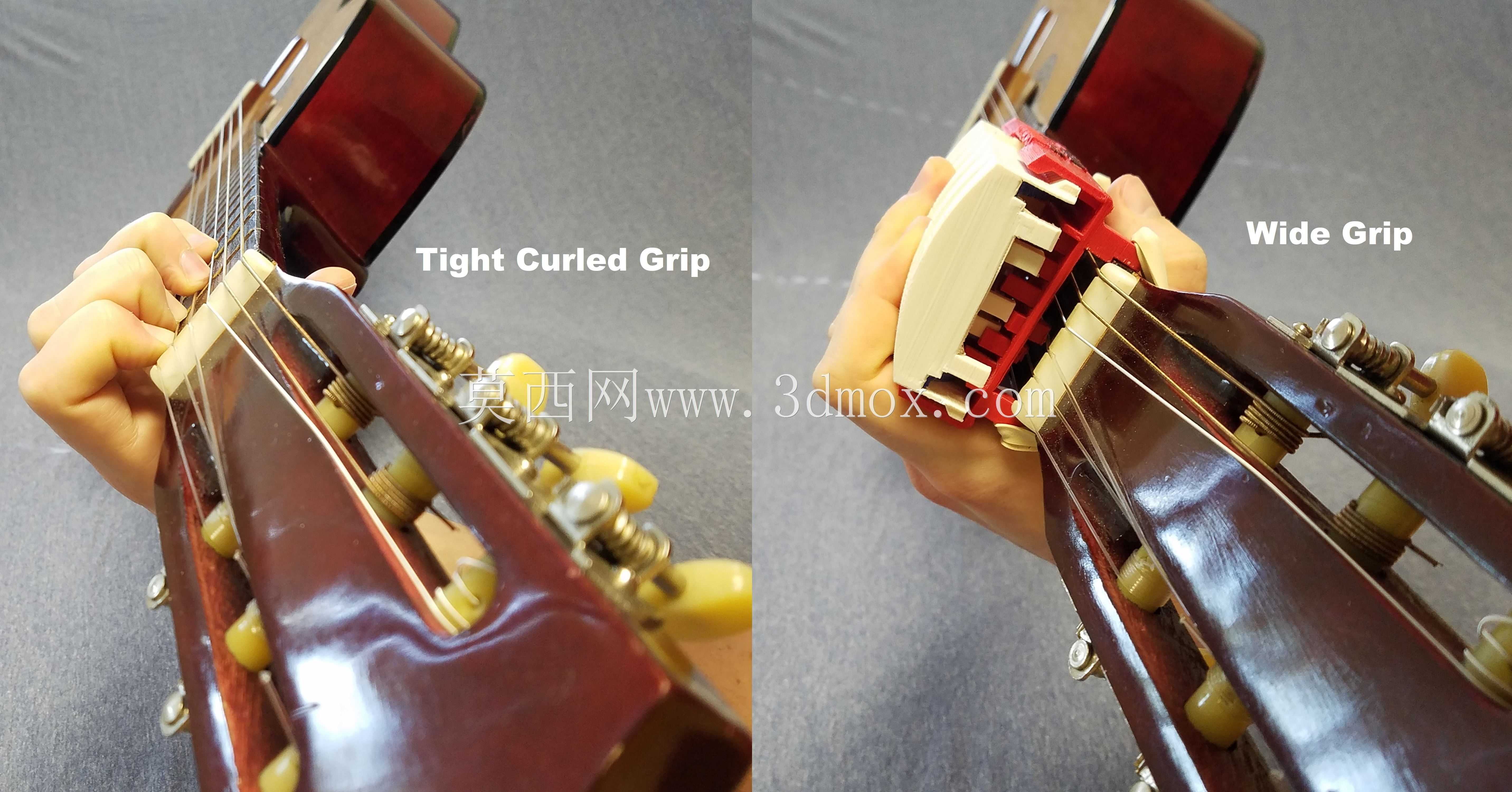

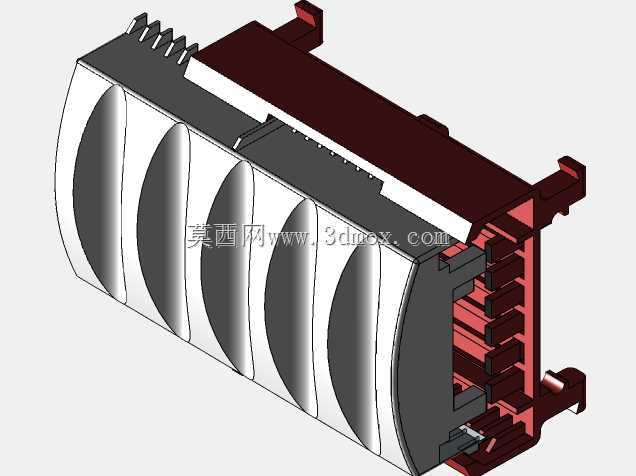

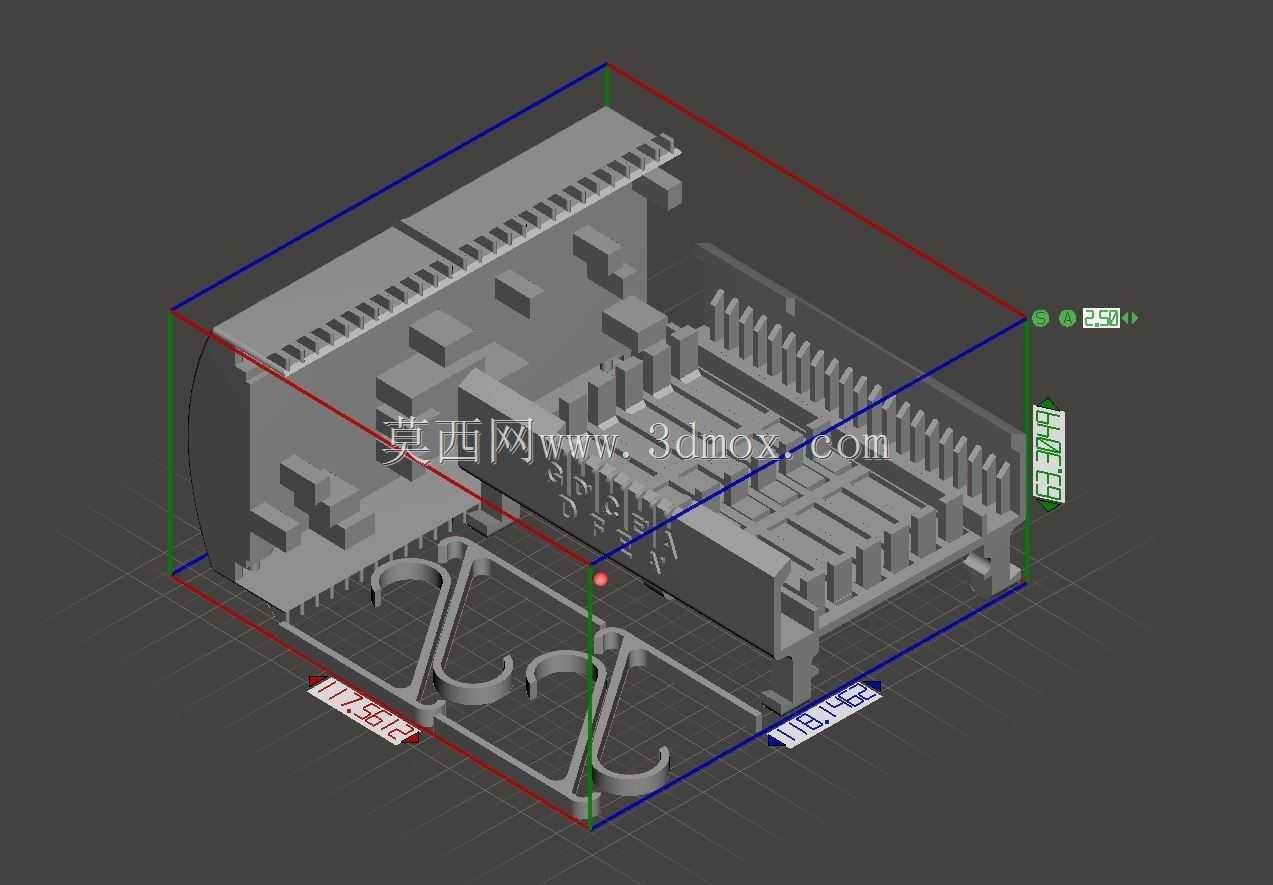

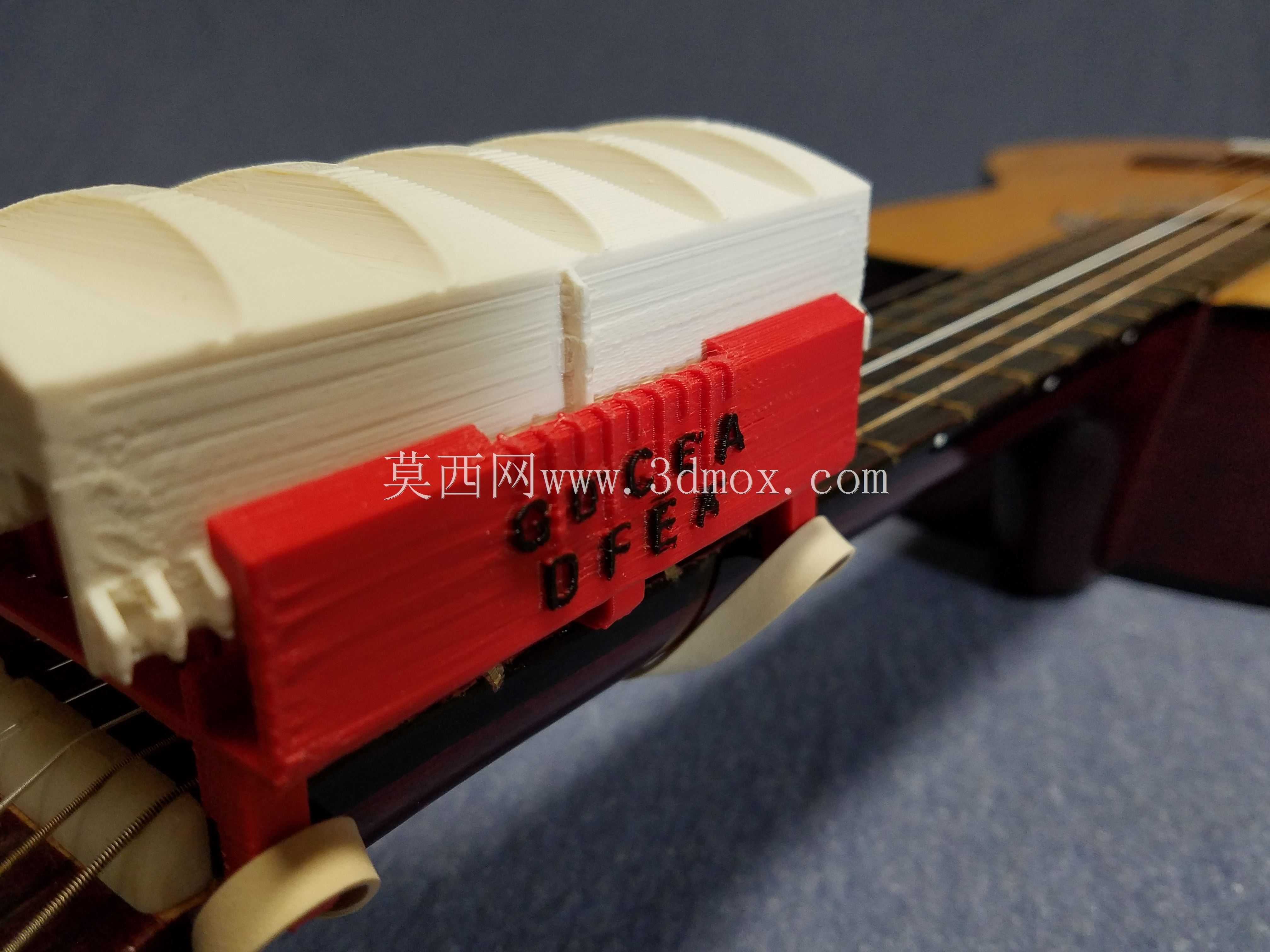

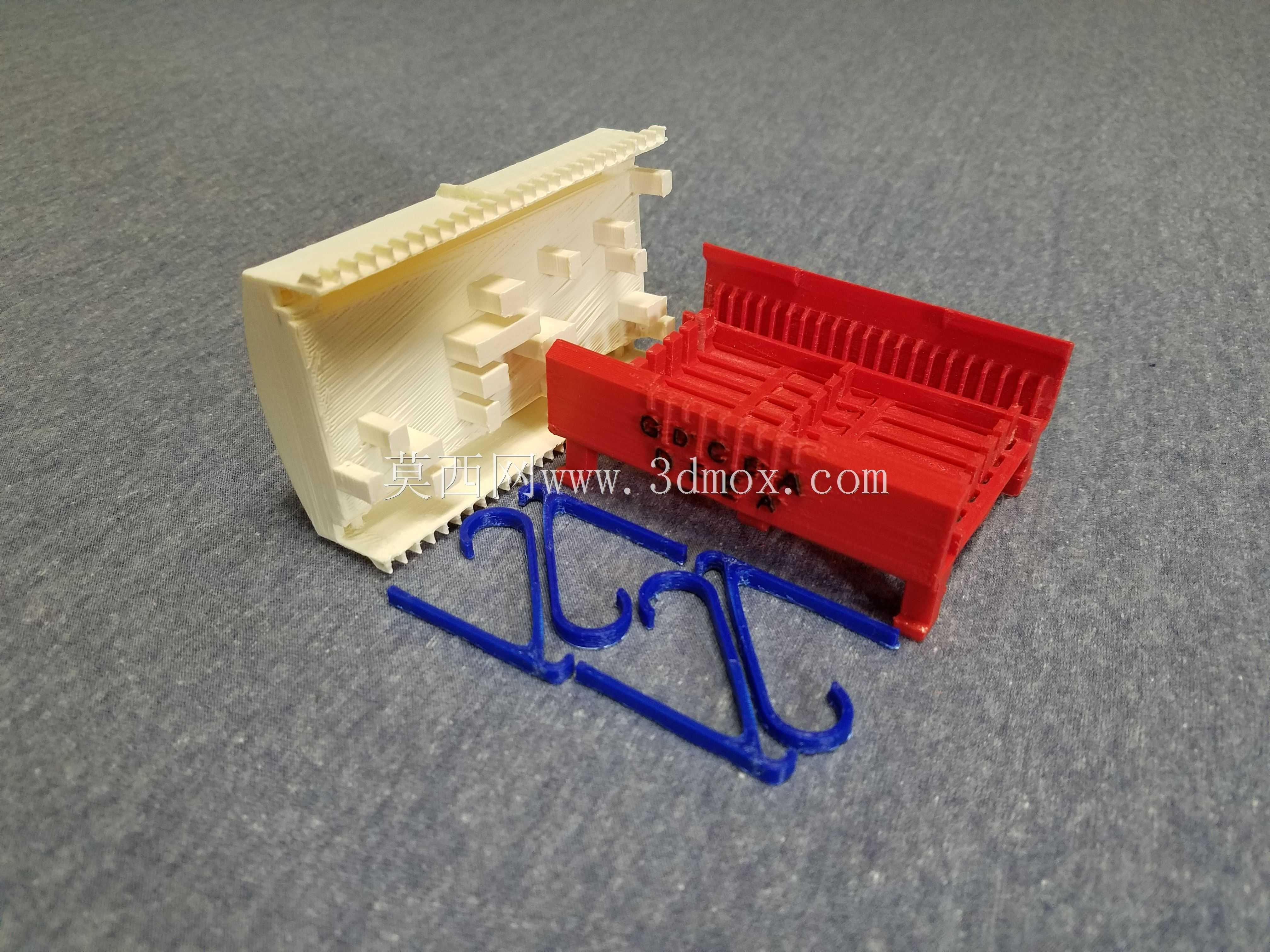

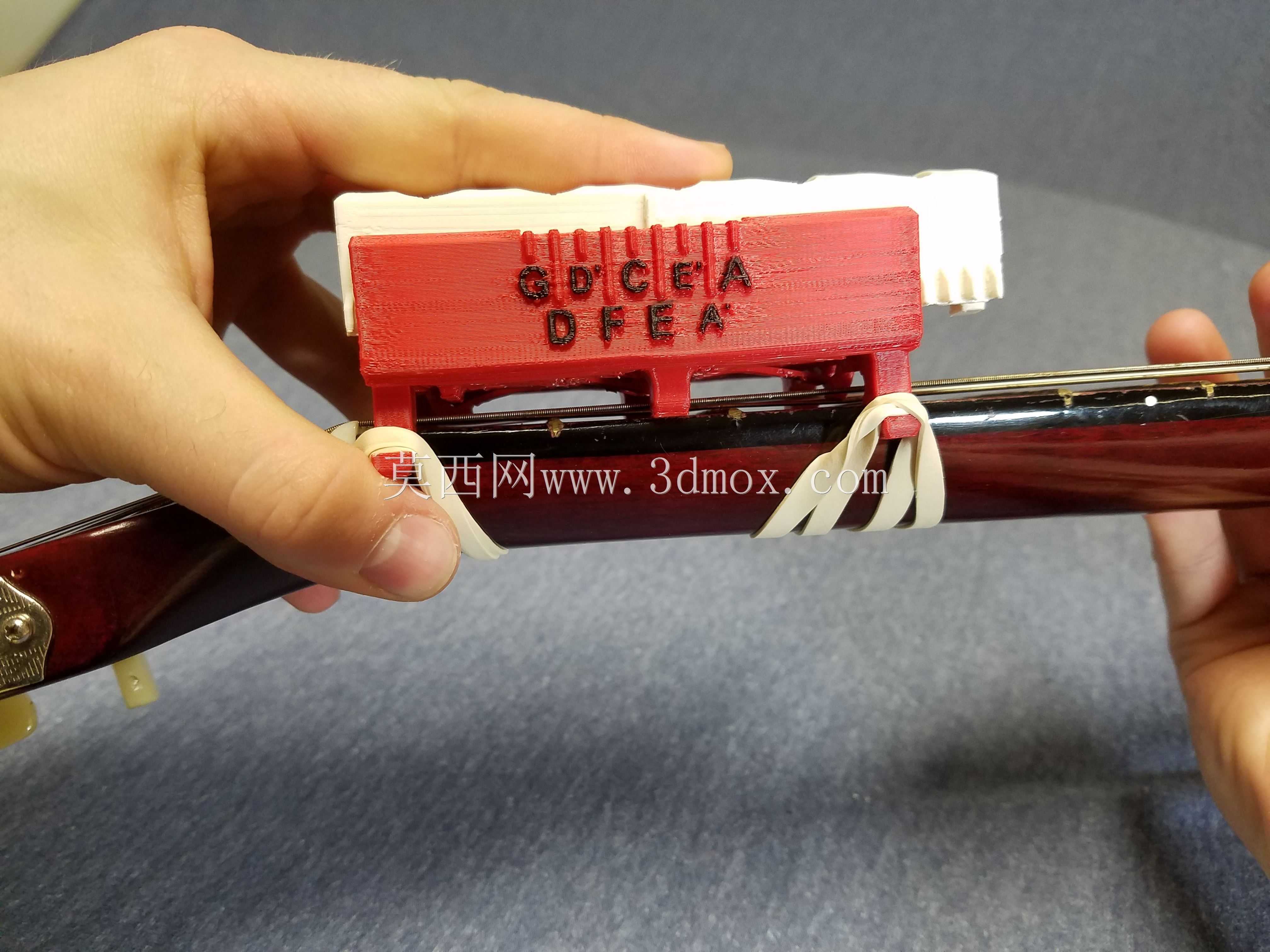

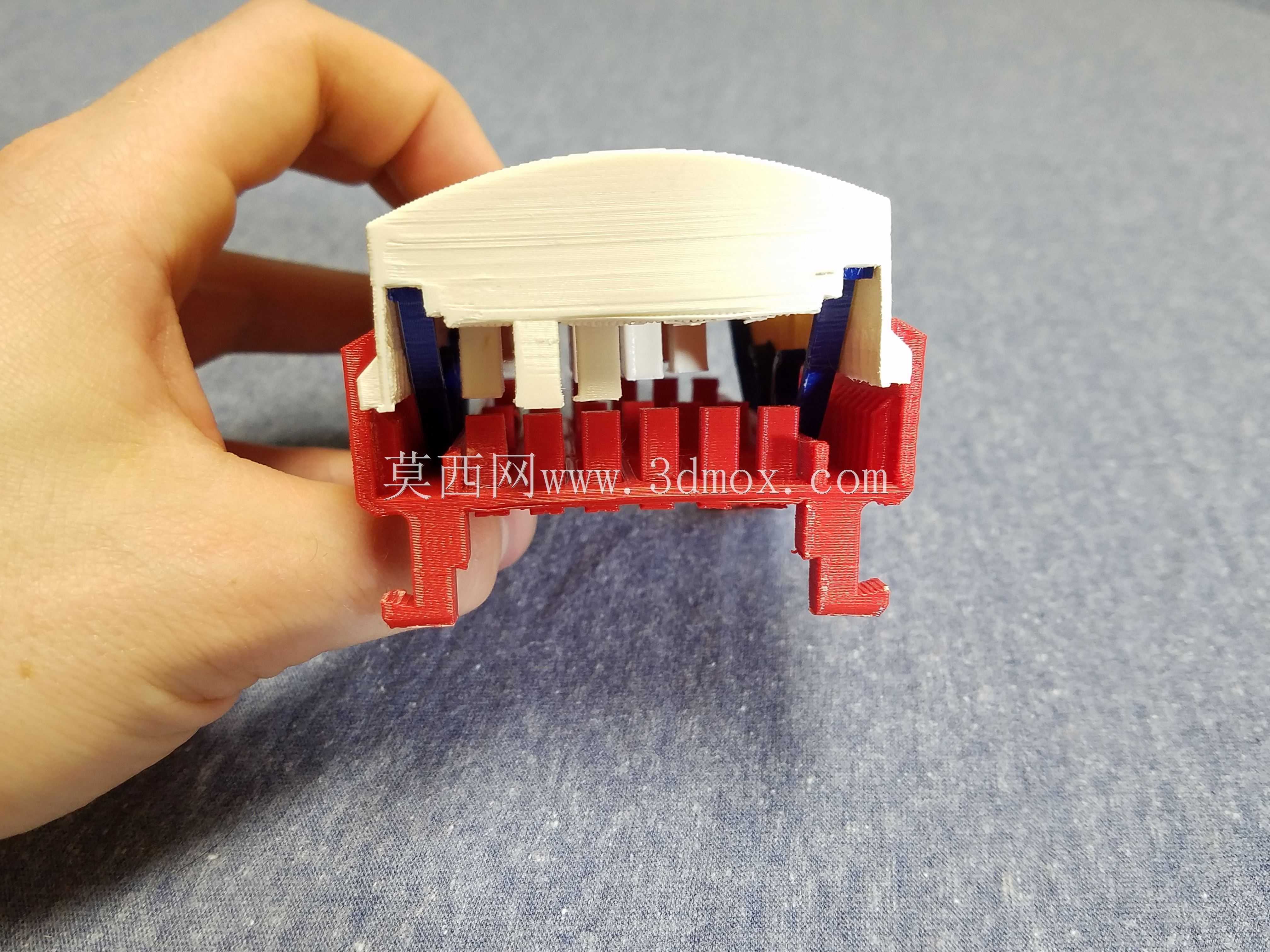

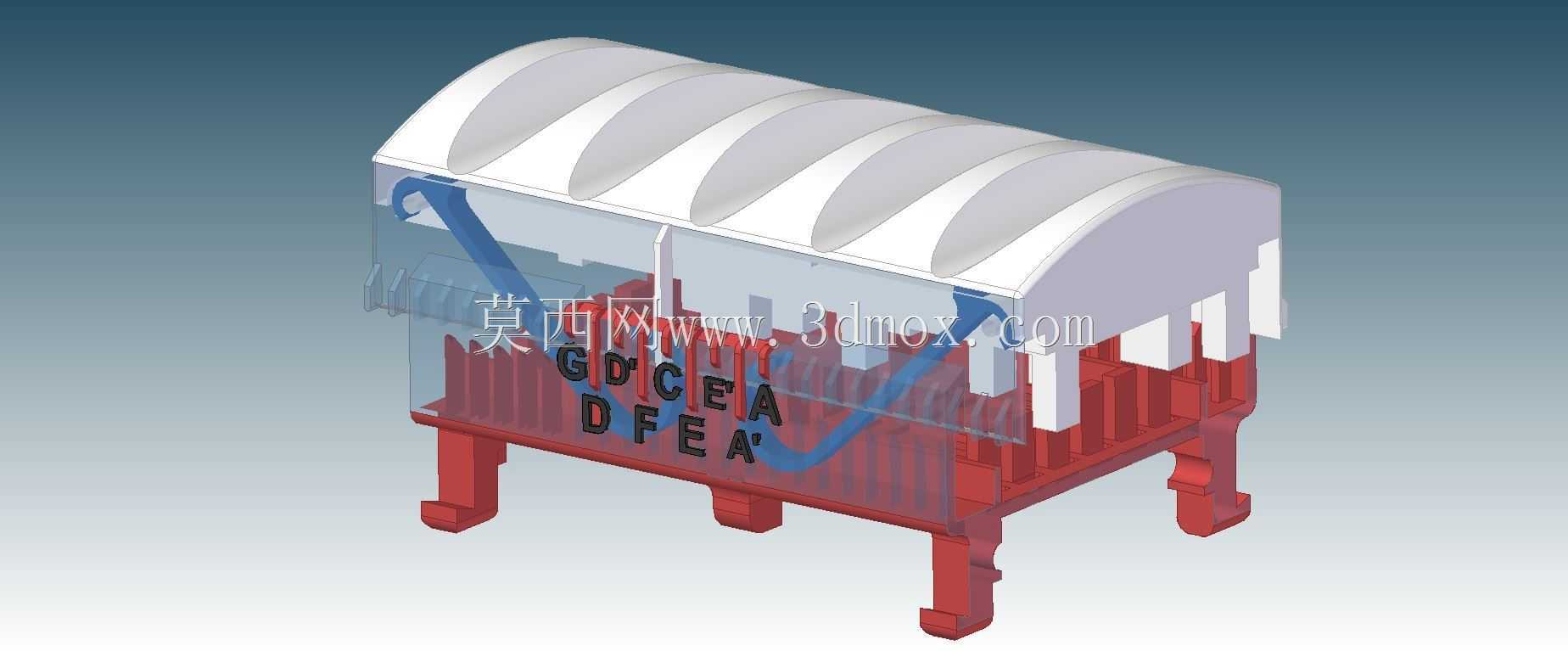

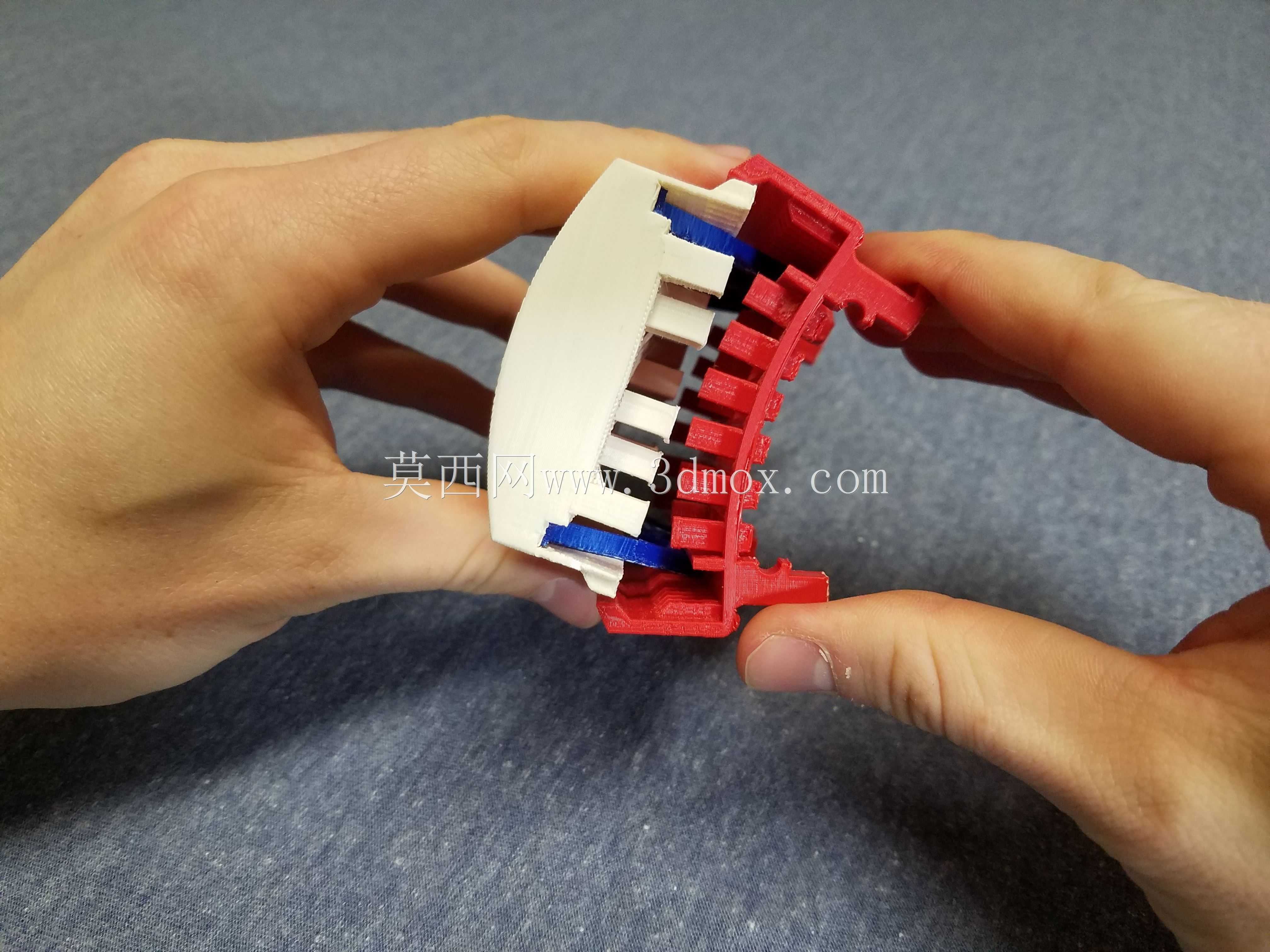

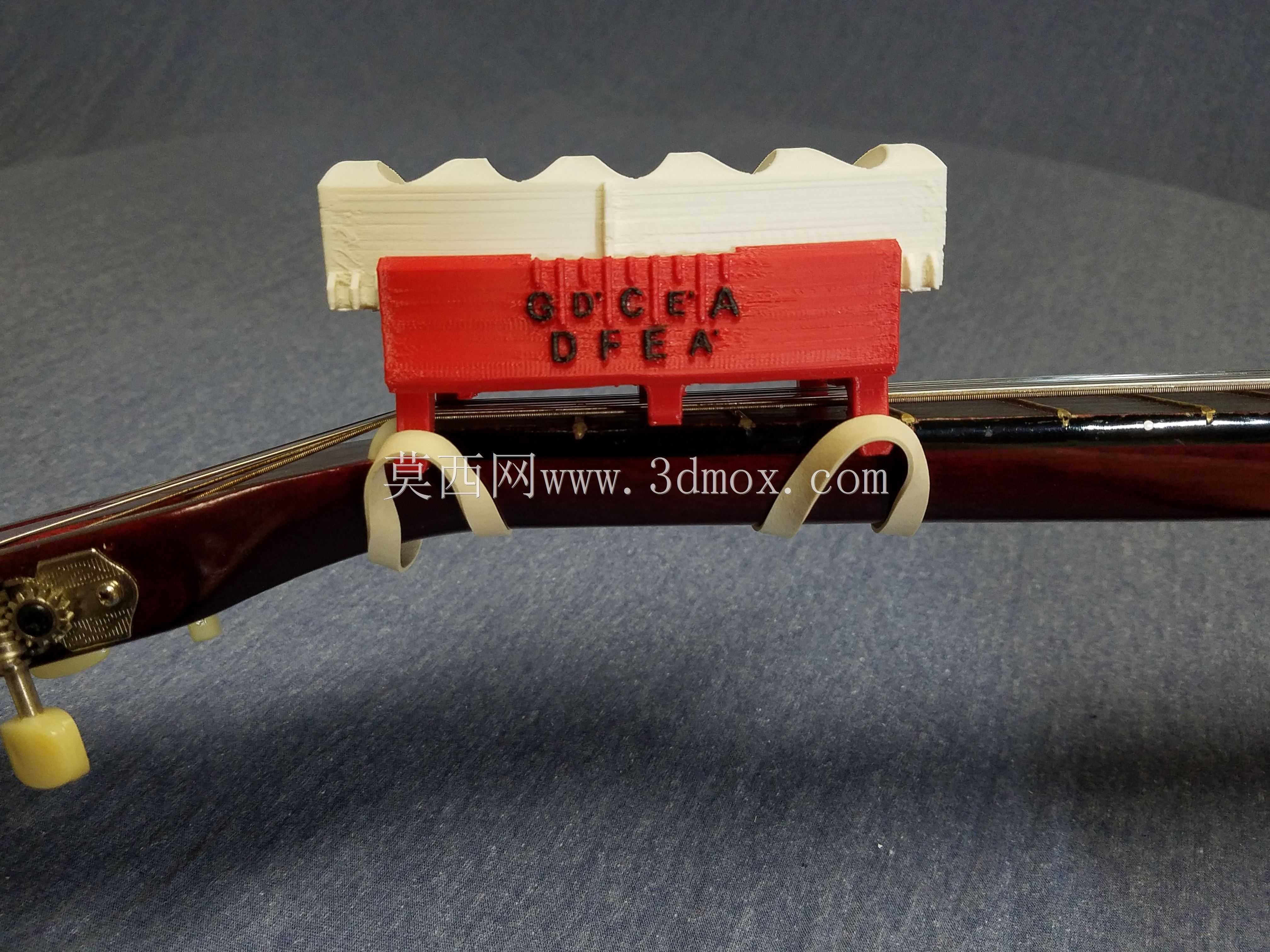

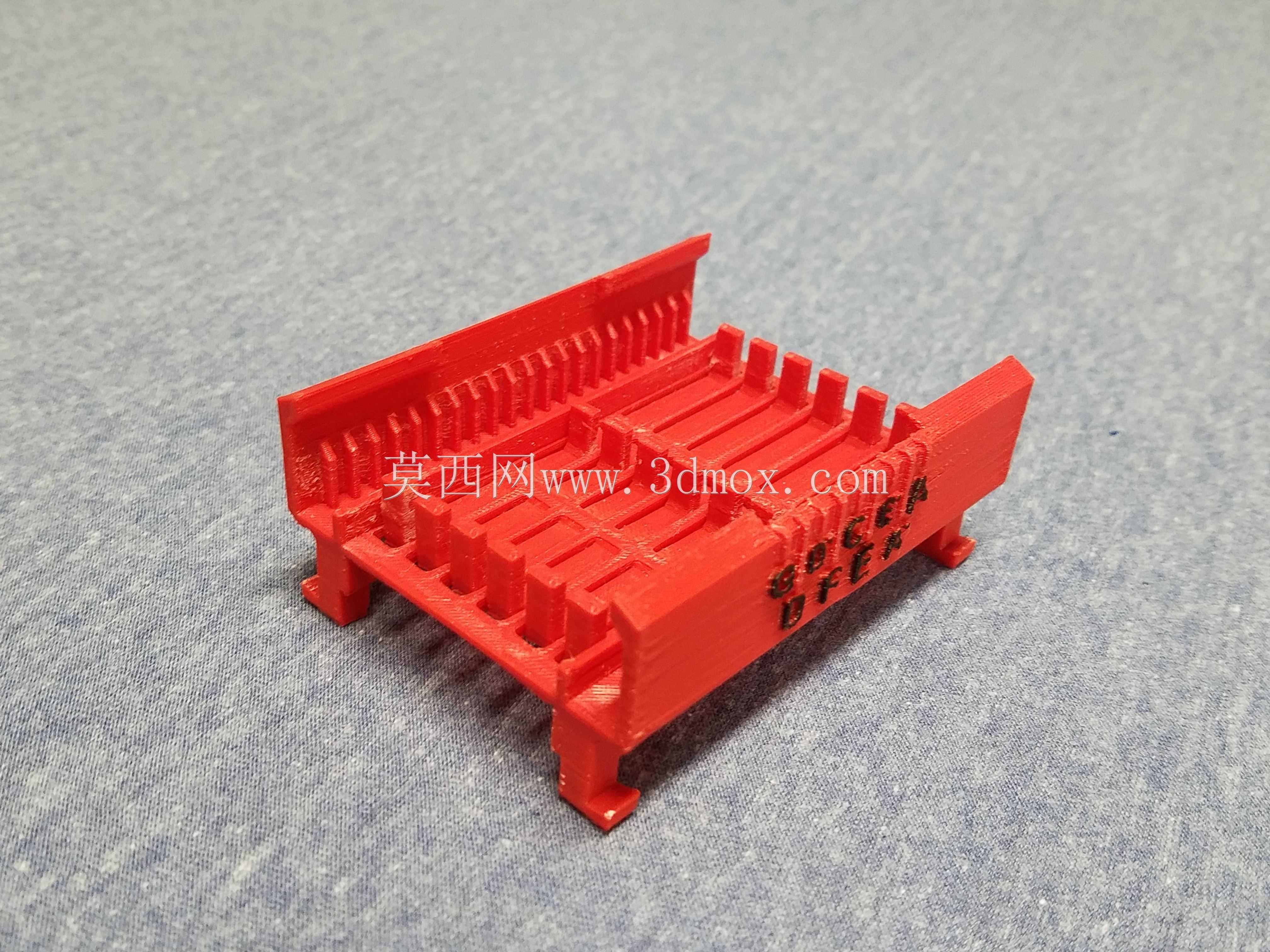

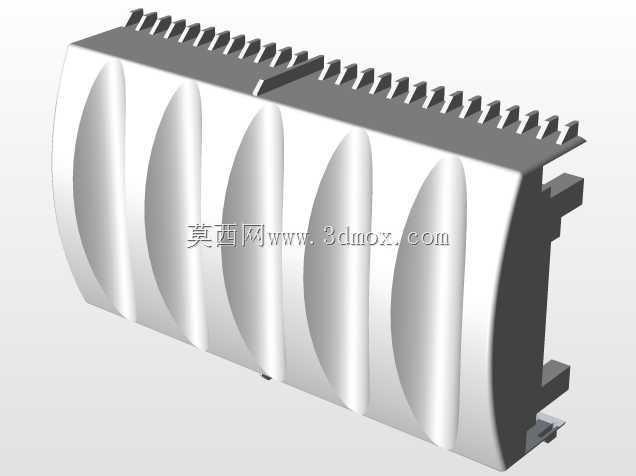

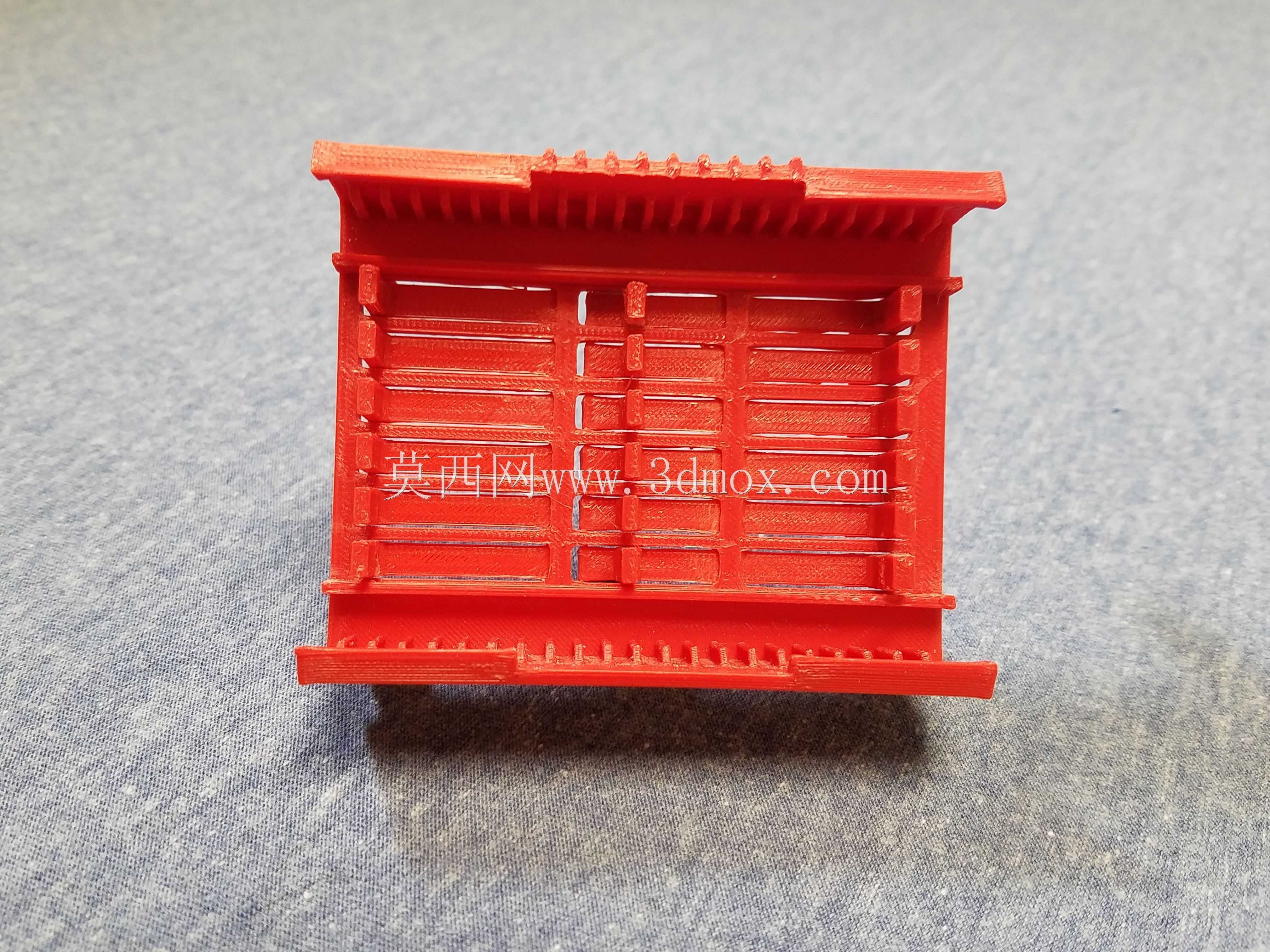

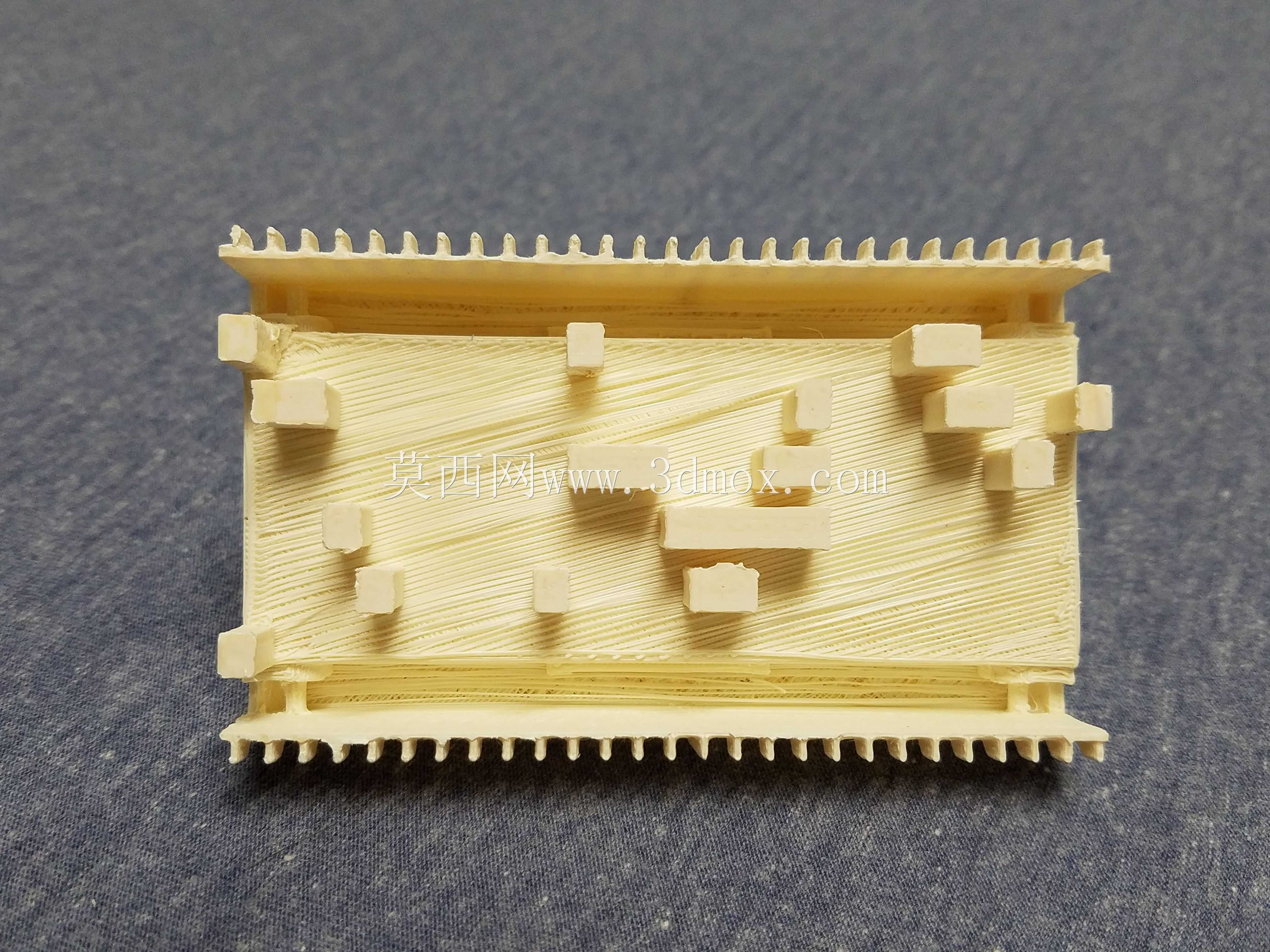

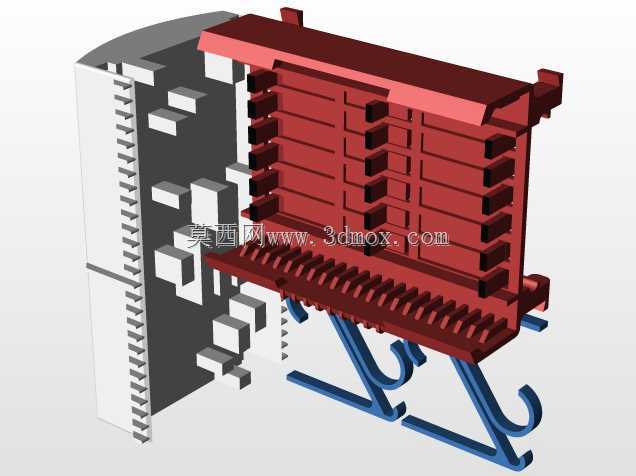

我现在是阿拉巴马大学亨茨维尔分校的学生，我设计了EZ果酱，吉他附件，使吉他和弦更容易演奏。吉他是最常演奏的乐器之一；然而，由于手指过大、手受伤或关节炎，许多人无法弹奏。EZ Jam的设计目的是让有这些症状的用户仍能弹奏吉他。EZ Jam也是一种快速学习吉他的方法，对于那些只想学习一些和弦的人来说。对于患有关节炎的人来说，通常当他们的手指紧紧卷曲，为了弹吉他时，疼痛最为明显，演奏者的手必须能够卷曲，并将琴弦牢牢地按在吉他的摩擦板上。因此，弹吉他即使不是不可能，也是非常痛苦的。当前的吉他和弦附件通常帮助用户弹奏四个和弦，但仍然需要用户的手完全卷曲在吉他的脖子上，并按压fret板。相比之下，EZ Jam允许用户弹奏九和弦，并且不需要用户将手完全卷曲在吉他的颈部。EZ Jam提供的和弦是一些最常用的吉他和弦：G、D、Dm、E、Em、A、Am、F和C。小和弦在EZ-Jam上表示为D'，E'，和A'，以适应可用空间。要使用EZ-Jam，用户只需将和弦选择器（图片中的白色分量）滑动到所需的和弦，该和弦显示在底座上（红色分量）。一旦和弦选择器就位，用户只需按下和弦选择器，EZ Jam即可播放所选和弦。要切换到不同的和弦，用户只需释放和弦选择器上的压力，然后可以通过向上或向下滑动和弦选择器来选择另一个和弦。弹奏和弦时，和弦选择器保持与吉他颈部的偏移，这样用户的手可以在吉他颈部保持较宽的抓地力，而不是导致关节炎疼痛的紧密卷曲（见图）。和弦选择器还消除了单独拨动吉他弦的需要，这有助于手指较大或手指受伤的玩家仍能弹奏。EZ Jam由三个独特的部件组成，即和弦选择器（白色）、可拆卸弹簧（蓝色）和底座（红色）。所有零件，包括所需的四个弹簧，可在120.65 x 120.65 x 120.65 mm的要求范围内打印（见图）。EZ Jam的底座包含18个小弹簧臂，负责按压吉他弦。底座组件还设计为通过橡皮筋固定在吉他颈部。和弦选择器用于形成九个可能的和弦中的每一个。每个吉他和弦需要同时按下多个弦，为此，和弦选择器的底部包含一个紧凑的模式，该模式结合了九个和弦的和弦结构。正确对齐后，此模式仅向下推动形成所选弦所需的弹簧臂。有关和弦选择器独特模式的视觉表示以及如何形成九和弦，请参阅和弦映射视频。可拆卸弹簧连接到弦杆选择器，用于在按下弦杆选择器后将其恢复到垂直位置。由于弹簧会随着时间的推移而疲劳，因此它们作为单独的零件进行打印，并具有快速连接点，便于快速更换。EZ-Jam是使用MakerGear M2打印机（带可拆卸支架的单挤出机FDM打印机）用ABS塑料打印的。ABS塑料被选择用于该项目，因为当印刷薄时，可用于制造能够承受广泛使用的弹簧。ABS还提供了足够的强度，可以构成设计的结构部件。如前所述，基础部件包含18个小弹簧，这些弹簧直接印在中；因此，选择的材料必须既坚固又灵活。与传统制造方法相比，能够将小弹簧直接3D打印到EZ-Jam的基础部件中是3D打印的优势。创建集成弹簧有助于减小EZ堵塞的尺寸，并简化项目的装配。ABS的灵活性也使得无需任何紧固件即可组装EZ卡塞。在连接到吉他之前，底座组件非常灵活，这允许其弯曲足够宽，以便将和弦选择器插入其中（见图）。考虑到部件的构建方向，需要3D打印EZ Jam的弹簧。EZ-Jam包含两种弹簧类型，大可拆卸弹簧和小弹簧臂。弹簧臂打印在水平（XY）平面上，这样弹簧将由几个宽的水平层组成，并沿YZ平面弯曲（见图）。弹簧只有1毫米厚，这允许它保持灵活，其构建方向，防止弹簧的印刷层分层或开裂。与弹簧臂类似，大型可拆卸弹簧也打印在水平（XY）平面上；但是，与弹簧臂不同，弹簧臂设计为沿水平（XY）平面弯曲。为了沿着XY平面弯曲，弹簧的印刷方式使其没有任何填充物，而是完全在周长外印刷（见图）。周长允许弹簧弯曲而不是折断，因为周长的方向沿弹簧偏转的方向弯曲。有关更多信息，请参阅EZ Jam的以下视频：演示视频：https://youtu.be/nQcLvhQrVTAChord 地图视频：https://youtu.be/BgsTLJTF8Go
