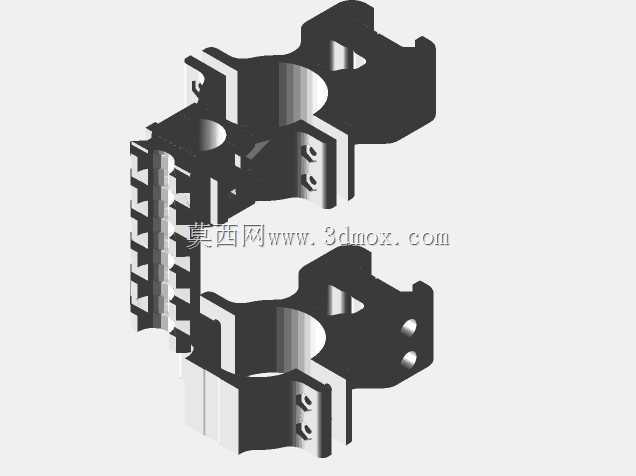

步枪配套战术瞄准镜安装支架结构

这类战术瞄准支架主要适配现役主流突击步枪的顶部皮卡汀尼导轨段，核心作用是为光学瞄准镜、红点瞄具提供稳定的安装基准，同时预留附加瞄具的拓展安装位，满足实战环境下多瞄具快速切换的使用需求。从结构设计来看，支架采用上下分体式夹装结构，下半部分的圆弧抱夹完全匹配步枪枪管上方的导轨安装基准直径，夹装接触面做了细微的防滑齿槽处理，避免连续射击后支架受后坐力冲击出现位移偏移，抱夹两侧预留对称的螺丝锁紧孔位，安装时可通过两侧螺丝同步锁紧，保证夹装力均匀分布，不会出现单侧受力导致的支架偏斜问题。上半部分的安装平台做了阶梯式避让设计，靠前位置预留了低基线红点瞄的安装槽位，靠后位置适配高倍率光学瞄准镜的安装孔距，两个安装位之间做了镂空减重处理，在保证结构强度的前提下尽可能降低支架整体重量，避免额外增加枪械前端配重影响据枪稳定性。安装边界方面，支架整体夹装内径适配标准20mm皮卡汀尼导轨的安装尺寸，锁紧后支架底部与导轨上表面完全贴合，横向窜动间隙控制在0.02mm以内，保证瞄准基线的重复安装精度，支架总高度控制在38mm，安装后瞄准镜光轴与枪管轴线的高度差符合轻武器人机工程设计标准，射手贴腮时无需刻意调整头部姿态即可快速获得瞄准视野。结构细节上，支架两侧的锁紧螺丝采用内六角沉头设计，安装后螺丝端面完全沉入支架本体，不会突出表面勾挂携行装具，支架边角全部做了R2圆角过渡处理，避免尖锐边角在携行或战术动作中划伤操作人员。附加瞄具安装位与主瞄安装位的中心距经过反复校核，保证主瞄使用时附加瞄具不会遮挡视野，切换使用附加瞄具时视线移动距离最小，提升近距离交战时的瞄准响应速度。这类支架的结构强度经过后坐力冲击校核，可承受大口径步枪连续射击的冲击载荷，长期使用不会出现结构变形或锁紧失效问题，夹装结构的设计也可适配不同生产批次的导轨尺寸公差，无需额外修配即可完成快速安装。
