三爪式液压皮带轮拆卸工装结构设计

在工业设备运维、机加工车间装配、动力传动系统检修场景中，过盈配合安装在传动轴上的皮带轮、联轴器、滚动轴承等部件的拆卸一直是一线维修人员的高频作业难点，传统机械式拉马依赖人力旋压顶杆，遇到大过盈量配合的部件时不仅施力效率低，还容易出现拉爪滑脱、顶伤轴端、拉弯爪臂的问题，液压式皮带轮拆卸器正是针对这类痛点设计的专用拆装工装。

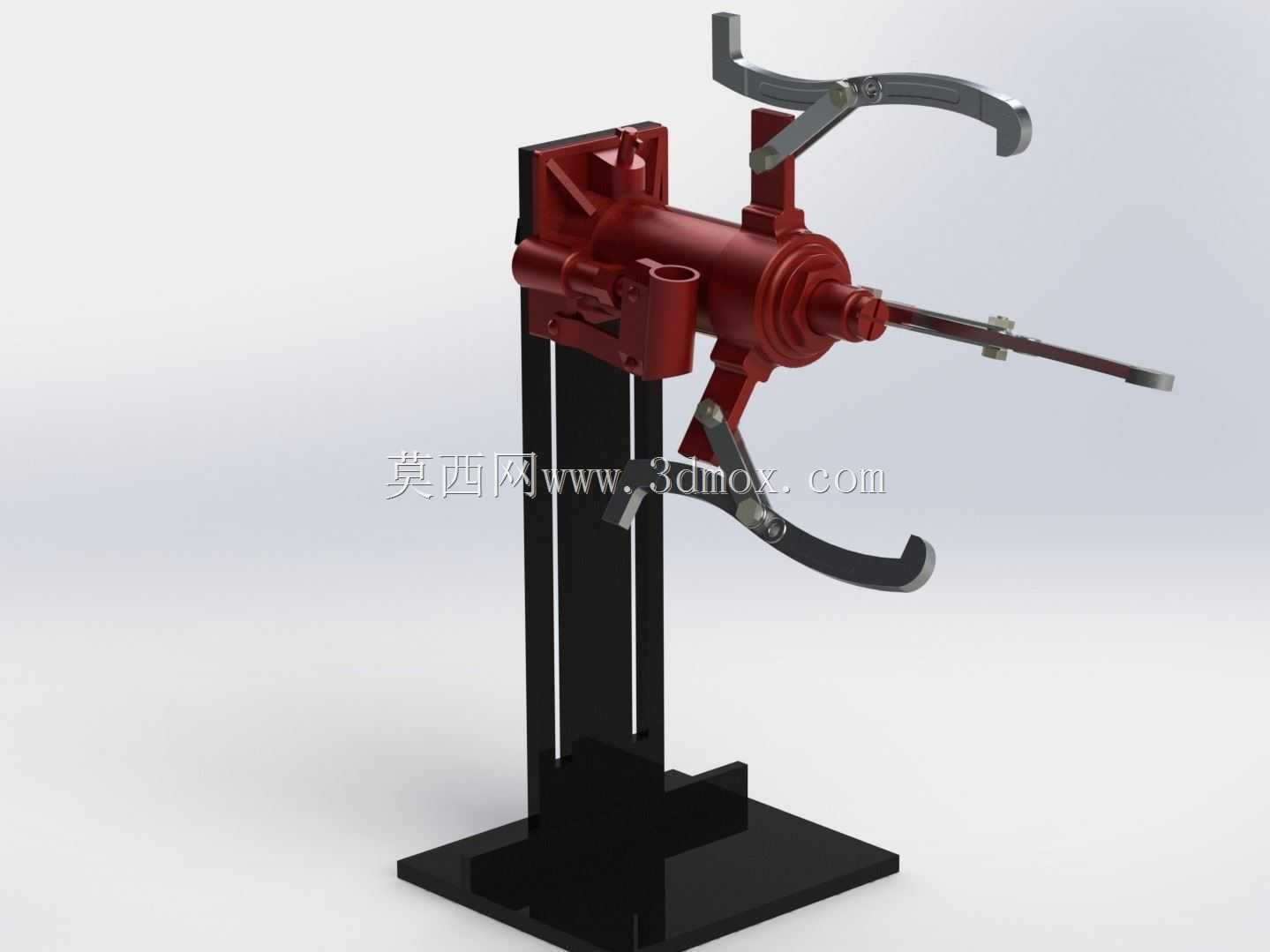

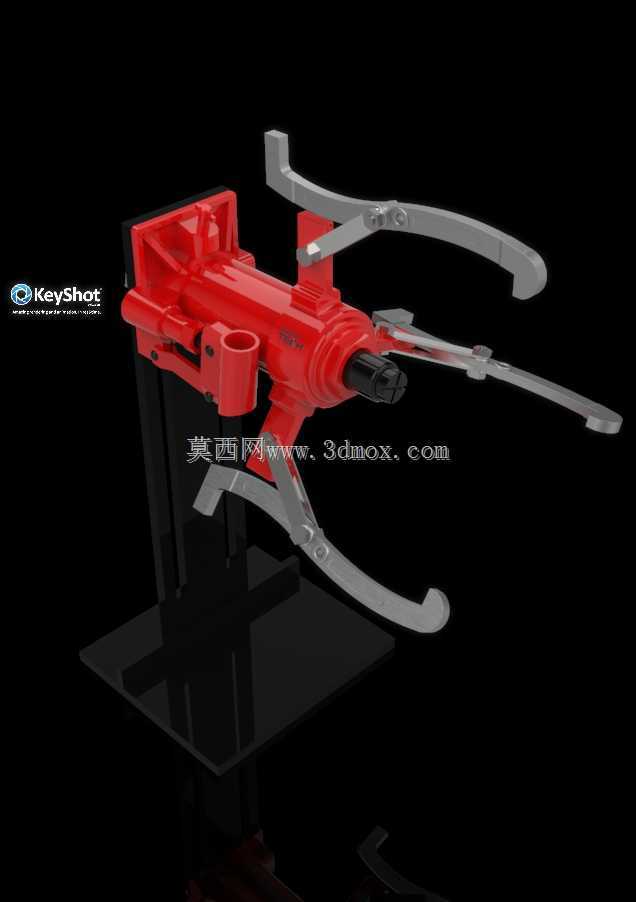

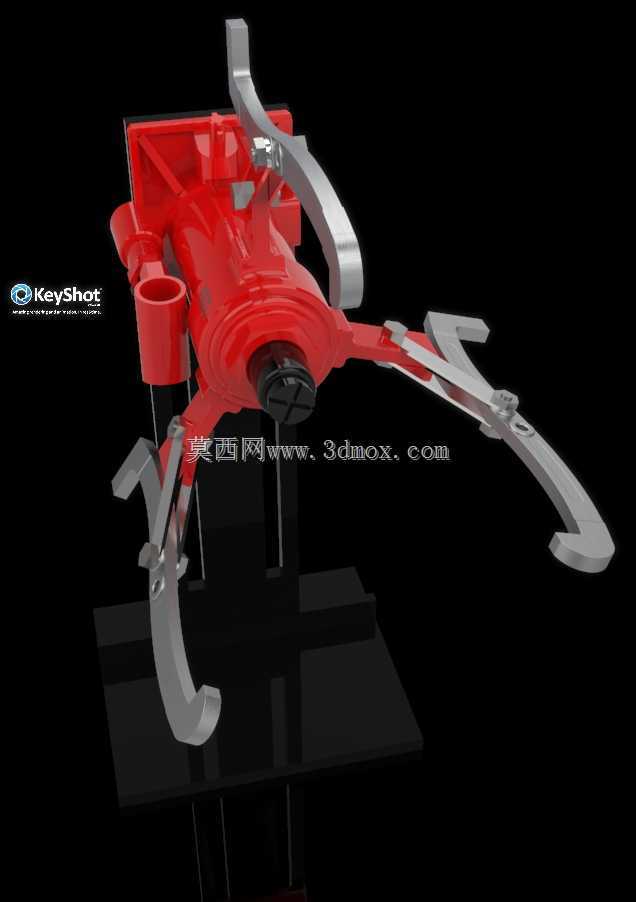

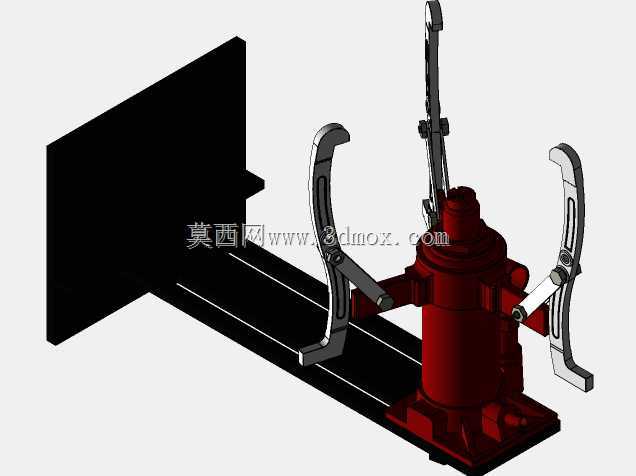

这款拆卸工装采用三爪同步联动的结构布局，三个拉爪沿中心液压油缸的周向均匀分布，爪臂采用弧形弯臂结构，作业时可根据待拆皮带轮的轮缘直径调整拉爪的张开幅度，爪端的弯钩结构可牢牢勾住皮带轮的背面轮缘，避免施力过程中拉爪脱出。中心的液压油缸作为施力核心，内置柱塞式液压驱动结构，油缸的中心顶杆与待拆轴的轴端保持同轴抵接，当液压系统加压时，顶杆持续向轴端施加轴向推力，拉爪同步对皮带轮施加反向的轴向拉力，将皮带轮从轴的配合段平稳拉出，整个施力过程线性可控，不会出现冲击力损伤轴面、破坏皮带轮安装孔的问题。

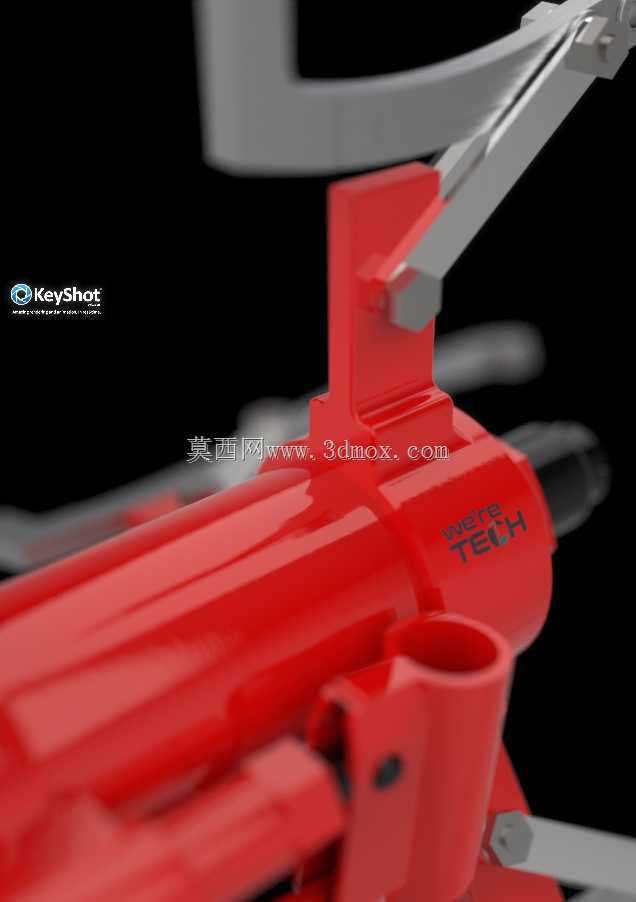

从设计思路来看，这款工装首先考虑了作业的同轴度要求，油缸本体设置了三个拉爪的滑动导向槽，拉爪沿导向槽滑动时始终保持与中心顶杆的平行度，避免偏载导致的卡滞、部件变形问题。爪臂采用高强度合金钢的结构形态设计，截面做了变厚度处理，在勾挂受力的弯钩位置做了加厚过渡，减少应力集中，弯臂的弧度经过适配，可兼容不同厚度的轮缘类零件，不需要额外更换爪件就能覆盖常见直径范围的皮带轮拆卸需求。油缸侧面集成了手动液压泵的安装接口，可直接配套手动液压杆作业，不需要外接液压动力源，适合车间现场、户外设备检修等无外接动力的场景使用。

从安装边界来看，这款拆卸工装的拉爪最大张开直径可覆盖常规工业传动场景中直径300mm以内的皮带轮拆卸需求，中心顶杆的行程满足大部分皮带轮与轴的配合长度要求，作业时只需要保证轴端中心有可供顶杆抵接的平面，不需要额外的安装固定空间，整体结构紧凑，单人即可完成操作。相比传统敲击、撬别等拆卸方式，这种液压驱动的拆卸工装能有效保护轴类零件的配合面精度，避免拆卸过程中对皮带轮、轴承等部件造成二次损伤，大幅降低传动部件检修的作业强度，提升设备运维的效率，同时也能减少维修过程中的安全隐患，避免滑脱、部件崩飞等风险。在结构细节上，拉爪与油缸连接的位置设置了锁止结构，调整好拉爪的张开位置后可临时锁止，方便作业前的对位安装，顶杆的前端做了可拆卸的硬质合金顶头设计，长期使用顶头磨损后可单独更换，延长整个工装的使用寿命。
