木质穿绳解环益智玩具结构设计

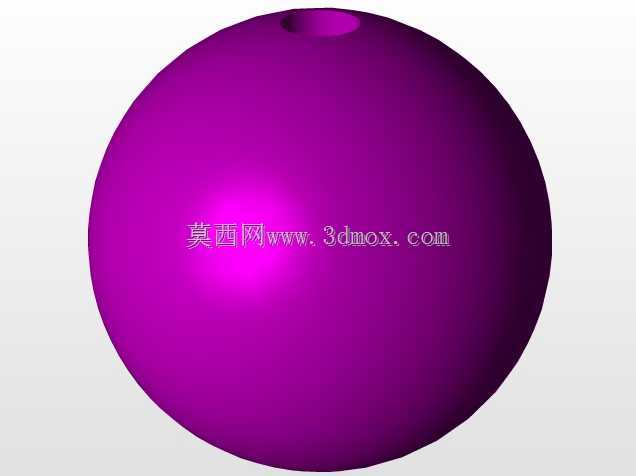

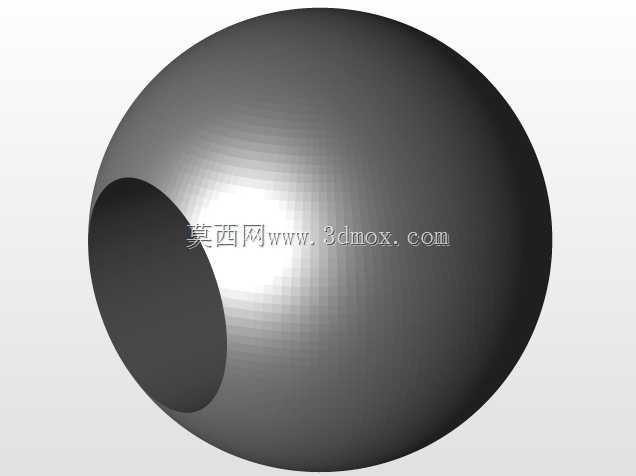

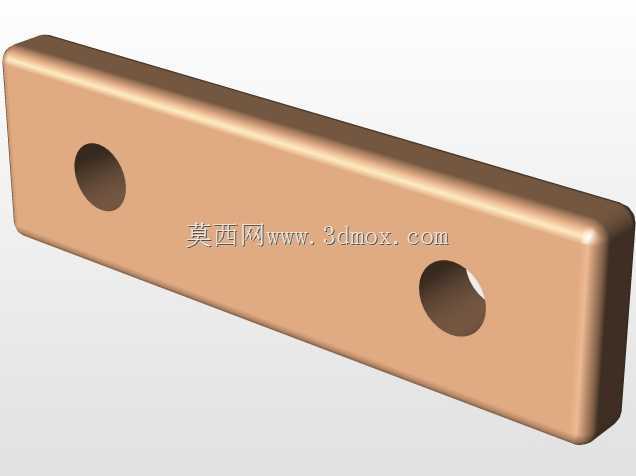

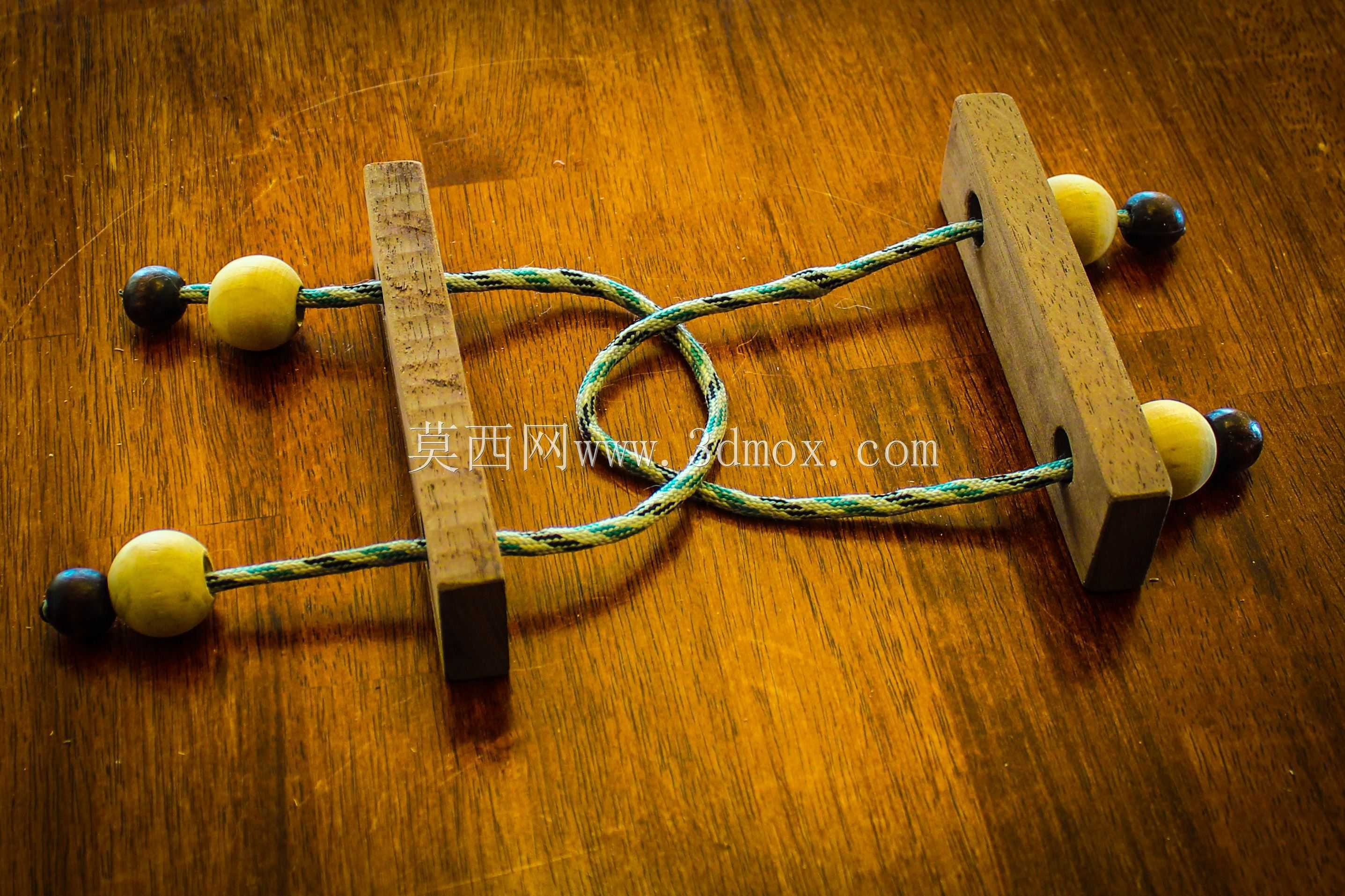

这款绳索解环类益智玩具的结构设计，核心围绕拓扑解套逻辑展开，整体由两块对称木质长条构件、两根编织穿绳、四个端部限位珠组成，木质构件采用长方体规整造型，单块构件长度控制在120mm左右，宽度20mm，厚度15mm，每块构件上开设两个直径8mm的贯通圆孔，孔位距离构件端部25mm，两孔中心间距70mm，为绳索穿绕预留足够的活动间隙，同时避免孔距过近导致木质构件受力开裂。构件边缘做R2mm圆角处理，既避免木质毛刺划伤使用者，也能减少绳索穿动过程中的摩擦损耗，延长绳索使用寿命。端部限位珠采用直径18mm的球形结构，其中靠近绳端的深色珠体直径略大于构件上的贯通孔，起到硬限位作用，防止绳索从孔位中整体滑脱，相邻的浅色珠体既起到装饰配重作用，也能在解环操作时提供握持受力点，避免绳索完全缩入孔内难以调整。绳索选用直径6mm的编织尼龙绳，绳体穿过两块构件的对应孔位后按照特定拓扑路径交叉缠绕，形成互锁的绳环结构，绳端与限位珠采用压接固定，固定处能承受至少50N的拉拽力不松脱，避免玩具在反复操作过程中散架。从应用场景来看，这类结构既可以作为青少年逻辑思维训练的教具，用于科普拓扑学基础原理，也能作为休闲解压的桌面把玩物件，放置在办公桌面、休闲会客区供人随手操作。设计过程中需要重点把控绳索的预留长度，单根绳索总长度控制在280mm，过长会导致绳体缠绕杂乱增加不必要的解环难度，过短则会让绳体张紧度过高，无法完成解套动作，同时木质构件的孔位内壁需要做打磨抛光处理，降低绳体滑动时的摩擦阻力，让操作过程更顺滑。整个结构没有额外的紧固件、连接件，完全依靠绳体与木质构件的穿绕配合实现互锁，装配过程仅需穿绳、固定绳端珠体两个步骤，生产装配工序简单，适合批量加工生产，同时结构无尖锐突出部件，使用安全性较高，适配全年龄段的使用需求。在建模过程中需要重点验证绳体在不同穿绕状态下的干涉情况，模拟解环全过程中绳体的弯折半径，确保绳体最小弯折半径不小于绳径的3倍，避免绳体反复弯折出现断丝、起毛的问题，同时要校核木质构件的孔位强度，确认在绳体拉拽过程中孔位周边的木质应力不超过木材的许用应力，防止构件沿孔位方向开裂。
