达芬奇改进型自动锤结构展示

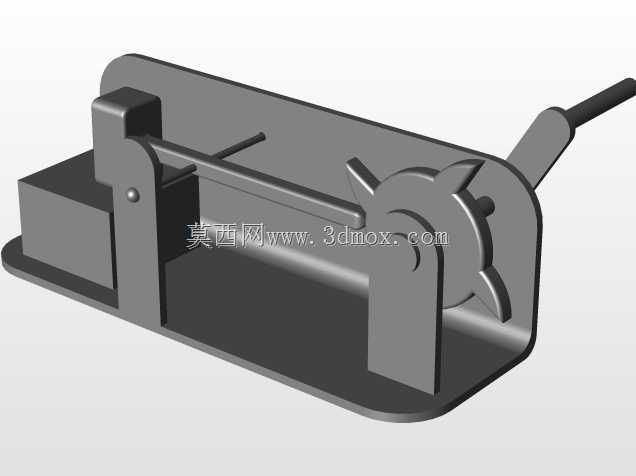

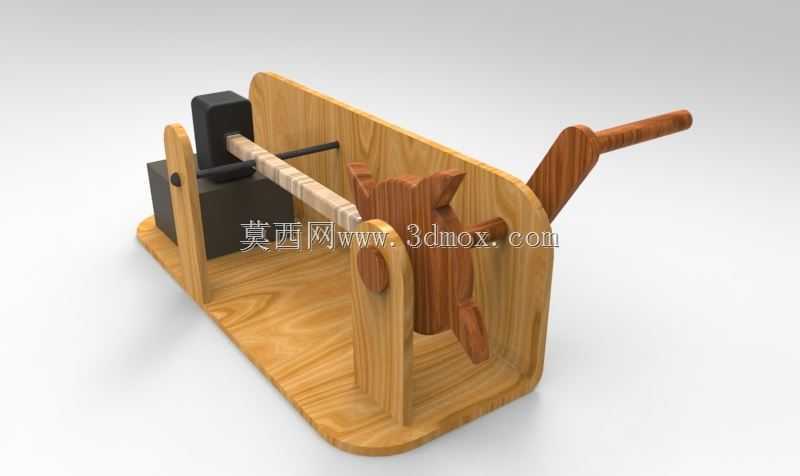

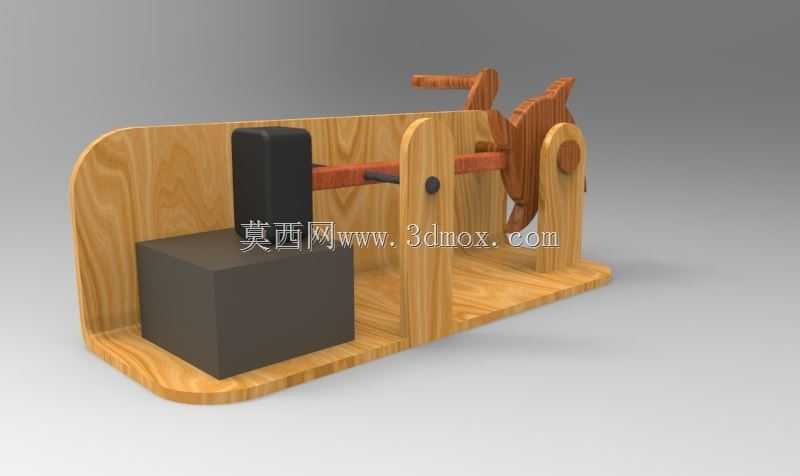

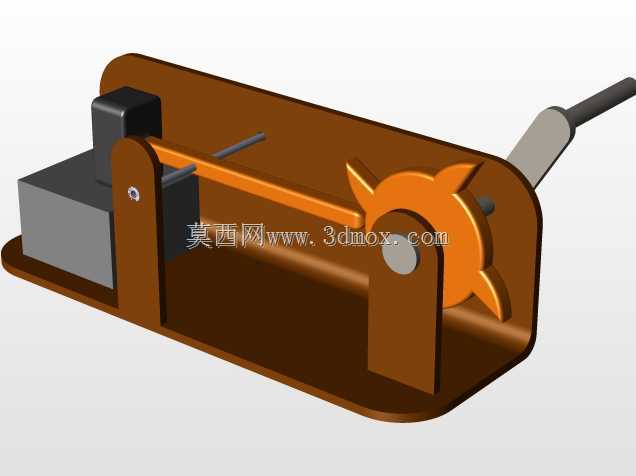

这款自动锤是基于经典机械原理优化的手动锤击装置，整体采用木质机架搭配金属锤体的组合结构，可应用于小型工件的轻量锤击作业场景，比如小五金件的铆接、薄金属片的校形、手工皮具的打斩辅助，也可作为机械原理教学的演示教具，直观展示齿轮曲柄联动的传动逻辑。从结构设计来看，装置的底座采用一体化弧形围板设计，既承担整体支撑作用，也能在锤击作业时阻挡碎屑飞溅，两侧立式支撑板作为传动组件的安装基准，预留的轴孔同轴度公差控制在0.1mm以内，保证转动过程无卡滞。传动端采用摇柄配合异形齿轮的结构，摇柄转动时，齿轮带动横向滑杆做往复直线运动，滑杆前端固定的黑色硬质锤块随之做规律的升降锤击动作，锤块下方的方形砧座为工件提供稳定的支撑平面，砧座与底座采用嵌入式安装，可根据作业需求更换不同硬度的砧面，适配不同材质工件的加工需求。设计过程中充分考虑了手动操作的施力角度，摇柄的转动半径设置为120mm，符合普通人手操作的施力范围，单次摇柄转动即可完成一次完整的锤击行程，无需额外施加向下的压力，大幅降低长时间操作的劳动强度。整体装置的安装边界控制在长350mm、宽180mm、高220mm的范围内，可直接放置在常规工作台面使用，不需要额外的固定结构，移动和收纳都十分便捷。传动部分的齿轮采用非圆轮廓设计，可实现锤块快速下落、慢速抬升的动作节奏，既保证锤击瞬间有足够的冲击力，也能避免抬升过程速度过快带来的机构晃动，滑杆与支撑板之间预留了0.2mm的配合间隙，搭配木质材料的自润滑特性，长期使用也不会出现过度磨损的问题。机架的所有木质部件边缘都做了R3的圆角处理，避免操作过程中划伤手部，锤块的行程设置为60mm，可满足大部分小型工件的锤击作业空间需求，不会因为行程过大导致操作风险。
