集成式多工位3D打印执行机构结构设计

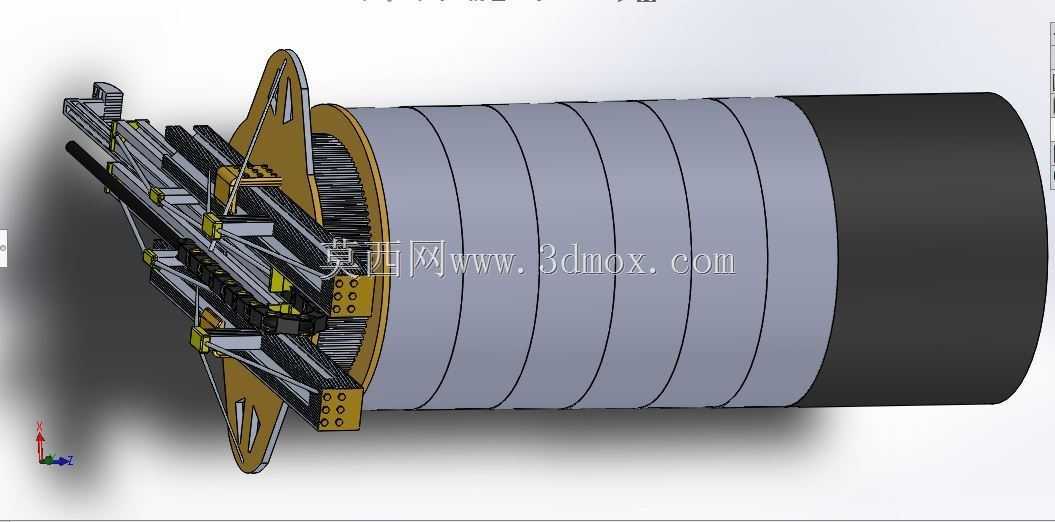

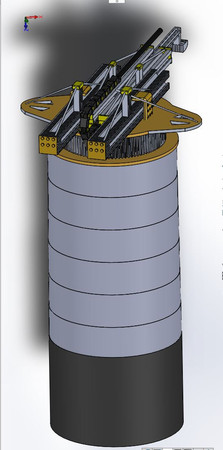

这款集成式多工位3D打印执行机构，主要面向大尺寸构件增材制造场景设计，可适配建筑构件打印、大型工业原型快速成型等作业需求，区别于常规桌面级3D打印设备的小行程结构，该机构采用筒状集成布局，将多组打印挤出单元、送料管路、运动导向组件整合在圆柱形主体框架内，可在作业过程中同步完成多材料挤出、路径实时校准、层厚自适应调整等动作。从结构设计逻辑来看，该机构摒弃了传统笛卡尔坐标系打印设备的龙门式外框架布局，将X/Y轴运动模组集成在前端法兰安装盘上，Z轴进给依托筒身的分段式导向结构实现，整体安装边界可根据配套的升降立柱行程灵活调整，前端伸出的执行端最大作业半径覆盖1200mm环形打印区域，无需额外扩展外伸臂即可完成大截面构件的逐层打印作业。实际应用中，该机构可直接搭载在移动式打印升降平台上，适配现场施工类3D打印作业需求，前端的多组挤出单元可分别适配不同粒径的打印耗材，包括混凝土基复合材料、树脂基增强材料、热塑性颗粒料等，不同挤出单元可根据打印路径规划自动切换工位，避免单挤出头多材料切换带来的混料、堵料问题。机构的导向组件采用线性导轨搭配同步带传动的组合，导向滑块与挤出单元安装板采用一体化铣削成型，减少装配累计误差，安装时仅需将后端筒身与升降平台的回转支撑法兰对接，校准前端法兰盘的端面跳动量在0.05mm以内即可完成安装固定，无需复杂的现场配装调试。考虑到长时间连续打印的散热需求，筒身分段式外壳预留了通风间隙，可将送料电机、驱动板卡工作产生的热量及时导出，前端的安装支架采用三角加强筋布局，在多挤出头同时工作的工况下，可将执行端的抖动量控制在0.1mm以内，保证大尺寸构件打印的层间贴合精度。该结构的设计思路核心是将分散的打印功能单元做集成化处理，减少设备整体的占地空间，同时提升打印作业的覆盖范围，相比传统大尺寸3D打印机的框架式结构，该机构的运输、转场、现场安装效率可提升60%以上，尤其适合需要频繁转场的现场增材施工作业场景，也可作为固定式大型3D打印设备的核心执行模组，配套封闭成型舱完成工业级大尺寸原型件的快速制造。
