紧凑型20L SFF ITX定制电脑机箱结构设计

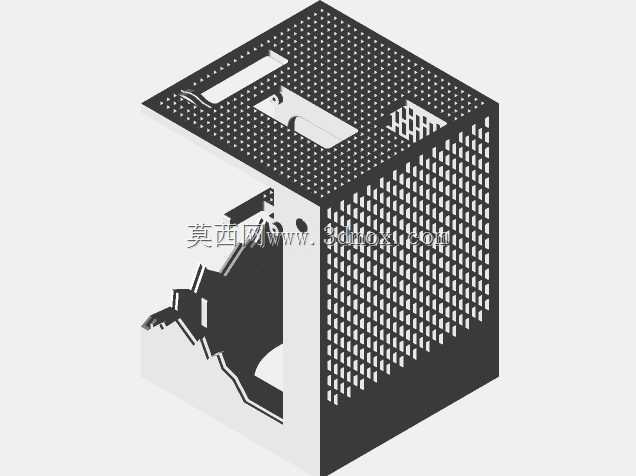

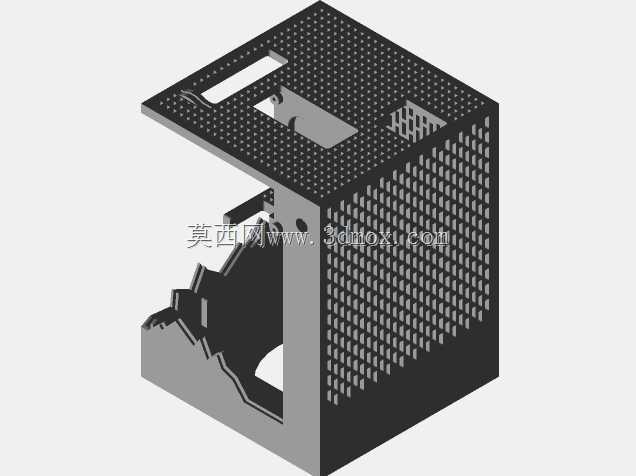

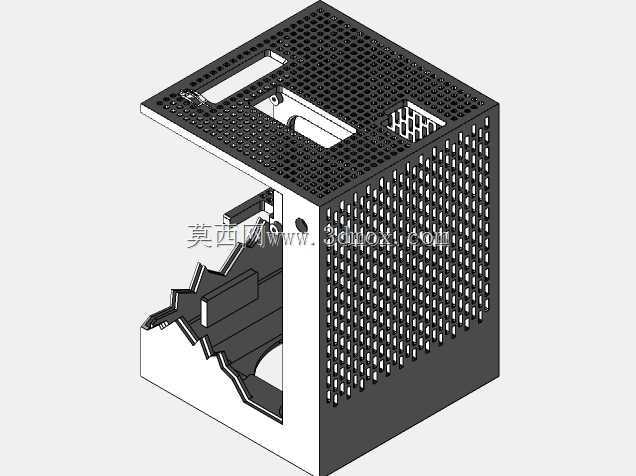

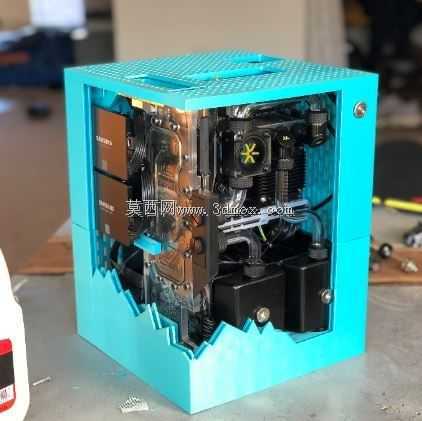

这款紧凑型ITX机箱的设计，核心瞄准桌面极小空间装机、便携移动主机、桌面个性化DIY装机的应用场景，区别于市售常规量产机箱的固定结构，它预留了充足的硬件适配调整空间，使用者可以根据自身手头的ITX主板、SFX电源、风冷或小型水冷散热、不同长度的显卡等硬件，对内部安装位做针对性修改调整，完全可以作为个人定制PC主机的结构设计起点。从实际使用维度看，这类小体积机箱主要服务于追求桌面占用面积极小、需要偶尔携带主机往返不同场地、对主机外观个性化有较高要求的用户，相比传统ATX机箱，它把20L的内部空间做了极致的堆叠规划，在有限的边界内排布主板安装区、电源仓、散热风道、显卡安装位、存储扩展位，避免小机箱常见的硬件干涉、散热风道堵塞问题。设计思路上没有采用常规方正机箱的封闭外壳结构，而是做了半透明侧透搭配特殊齿状下沿的外观设计，既可以展示内部硬件的运行状态，也能通过下沿的镂空结构辅助进风，提升小空间内的空气流通效率；顶部预留的提手结构，也方便用户短距离挪动主机，不需要额外加装搬运配件。安装边界层面，整体外轮廓控制在20L容积对应的尺寸范围内，主板安装位严格遵循ITX板型的固定孔位标准，电源位适配标准SFX规格电源，显卡安装位需要根据实际选用的显卡长度调整内部支架位置，散热高度预留了适配紧凑型塔式风冷的空间，同时也预留了小型一体式水冷的排管安装走线路径，内部走线空间做了隐蔽式规划，避免线材杂乱遮挡风道。结构上采用分体式外壳拼接设计，外壳通过侧边固定螺丝锁紧，拆装不需要复杂工具，日常维护硬件时可以快速拆开侧板操作；内部的硬件安装支架做了模块化的预留，用户可以根据自身硬件的尺寸，调整支架的固定位置，不需要重新制作整个机箱主体，大幅降低个人定制修改的成本。风道设计上采用下进上出的常规垂直风道逻辑，下沿的齿状镂空作为进风通道，顶部的网格结构作为出风位，配合硬件自带的散热风扇，可以在密闭的小空间内形成顺畅的空气循环，避免小机箱常见的积热问题，保障硬件长时间高负载运行的稳定性。
