PUBG同款手持信号发射装置结构设计

这款手持信号发射装置的结构设计，核心围绕单管单次发射的功能需求展开，整体采用分体式装配结构，将发射管、击发机构、握把护板三个核心模块做了独立的结构拆分，方便后续的装配调试与零件替换。从实际应用场景来看，这类装置既可以作为户外求生场景下的信号发射载体，也可作为影视道具、游戏周边的实体复刻结构参考，其击发机构的设计逻辑也能为小型手持触发类装置的结构研发提供参考。

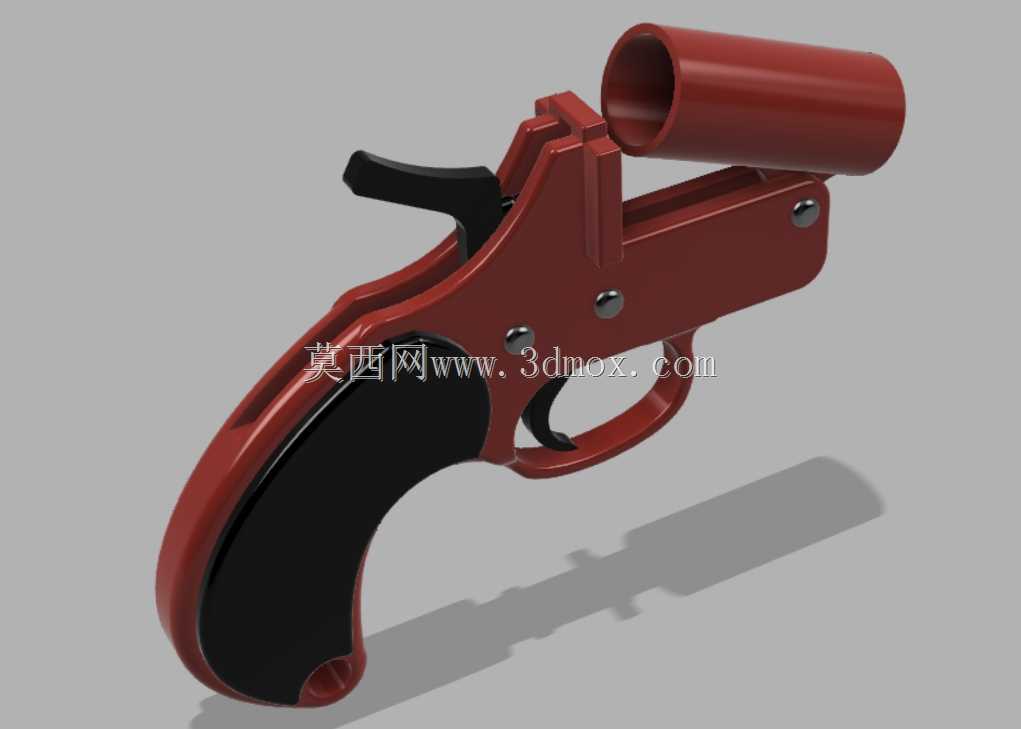

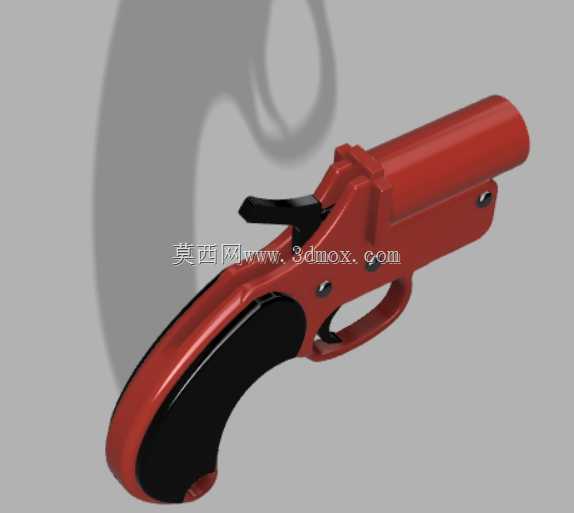

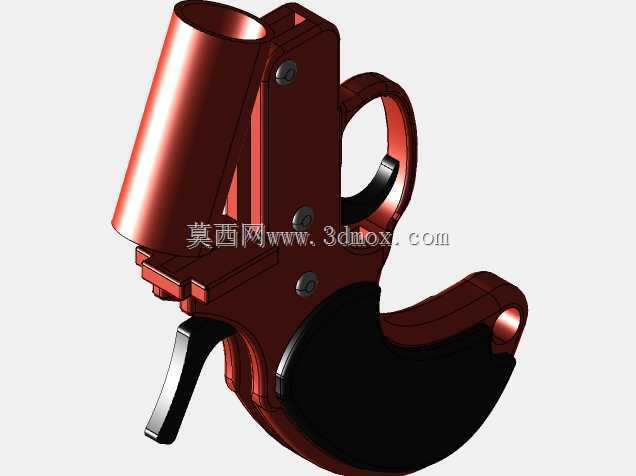

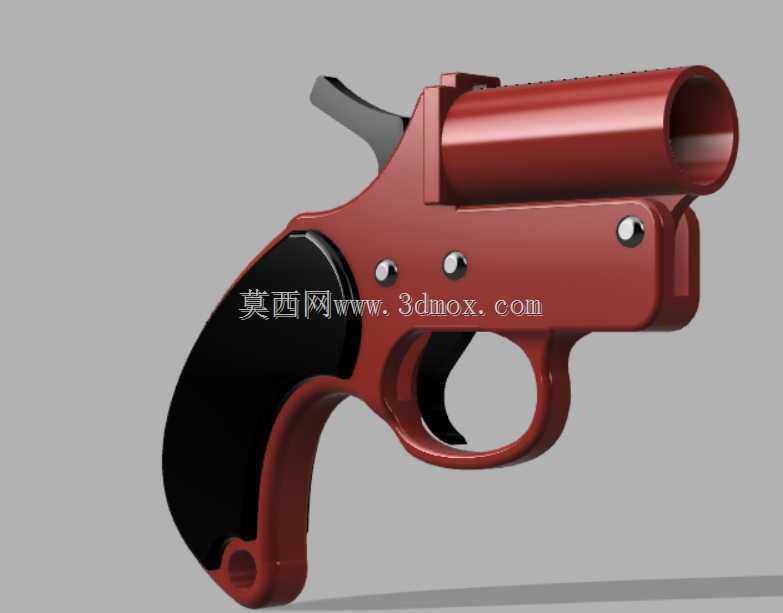

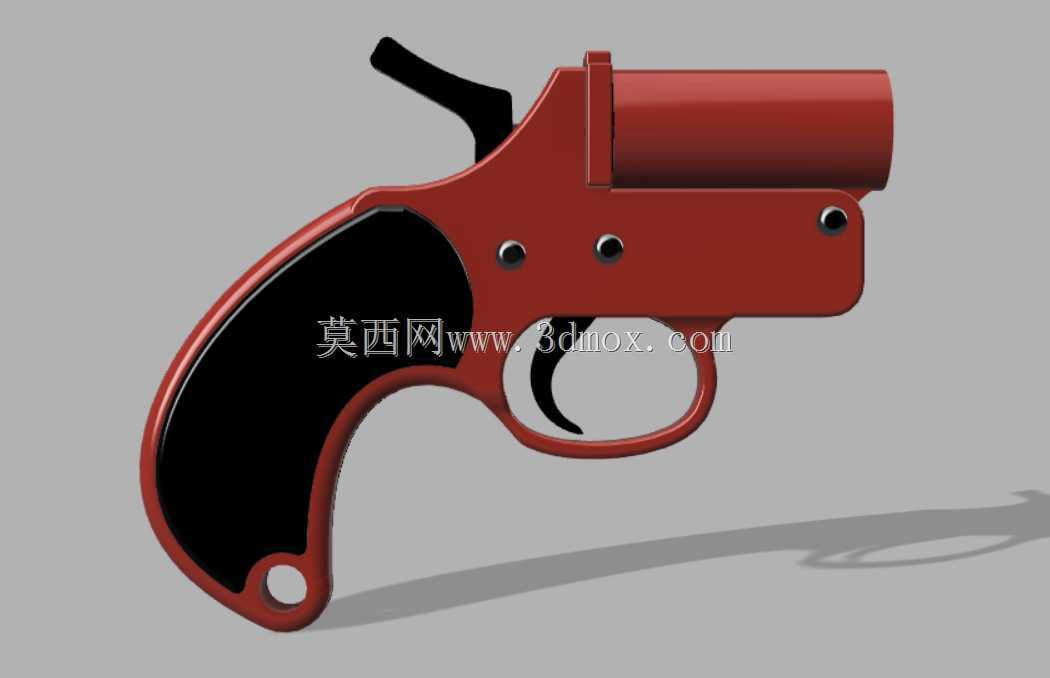

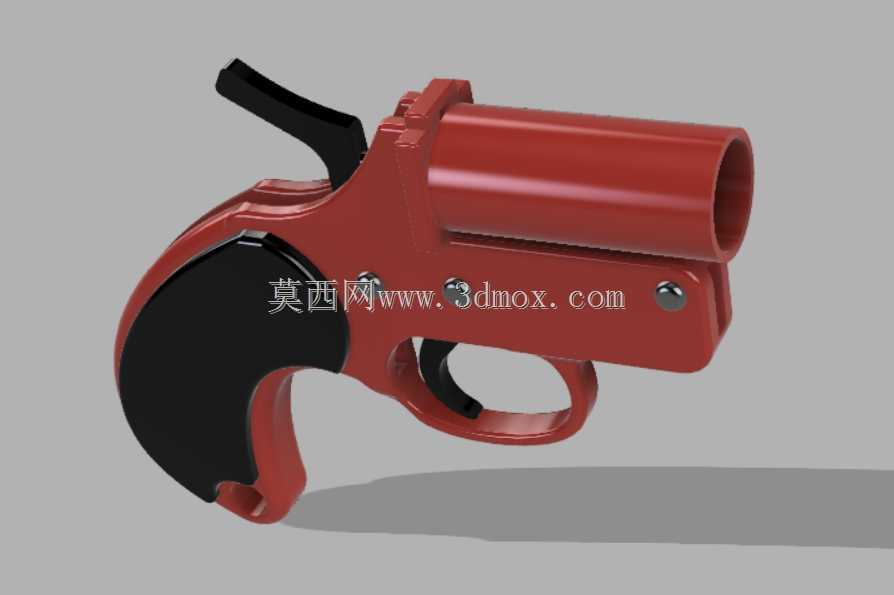

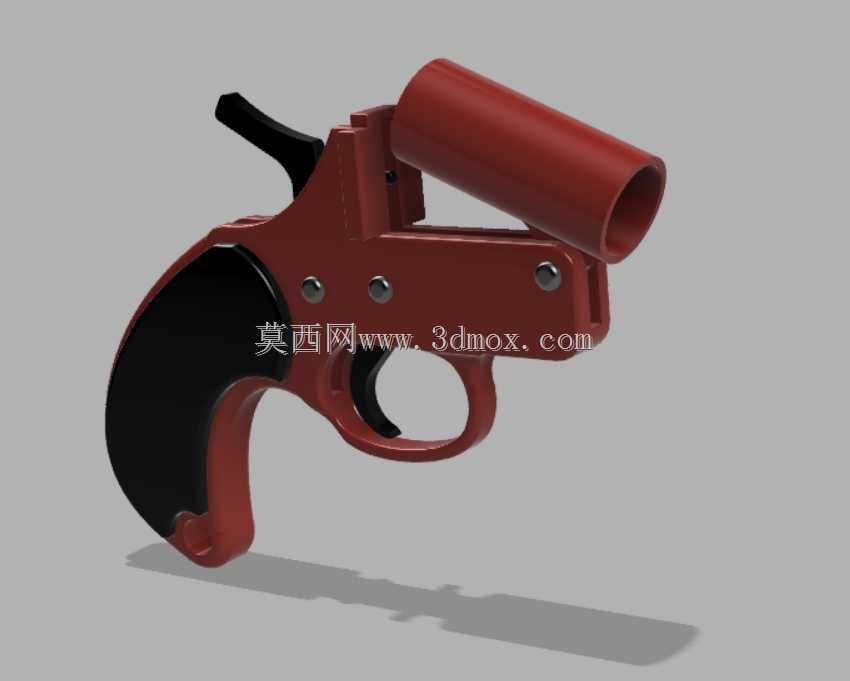

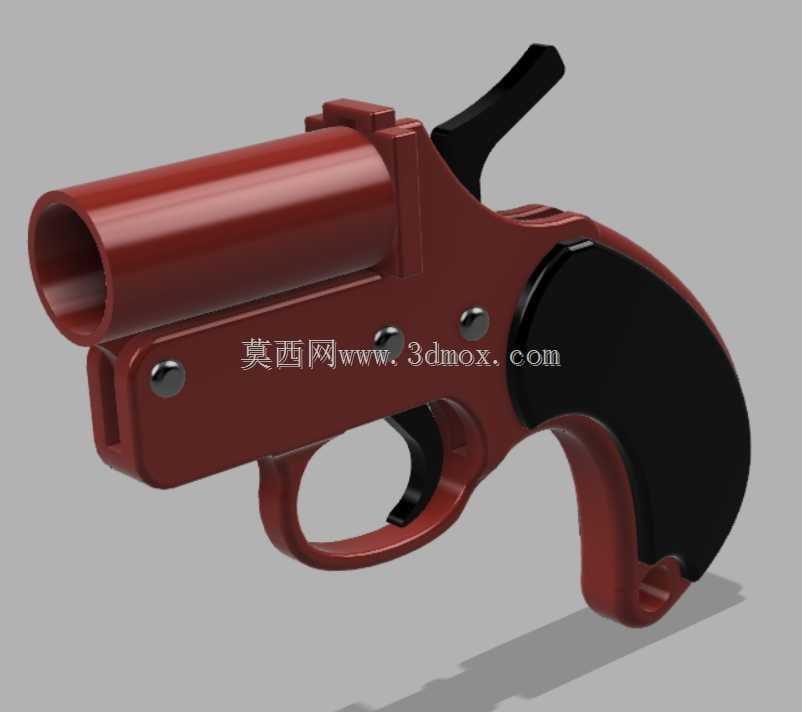

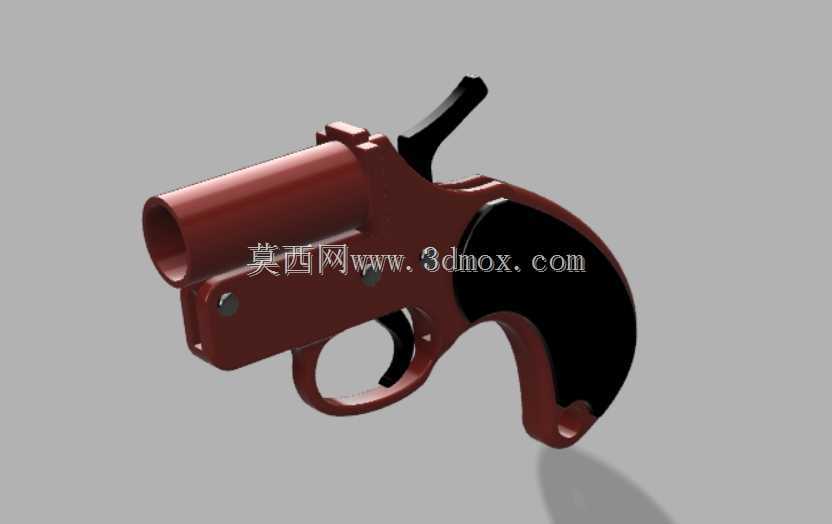

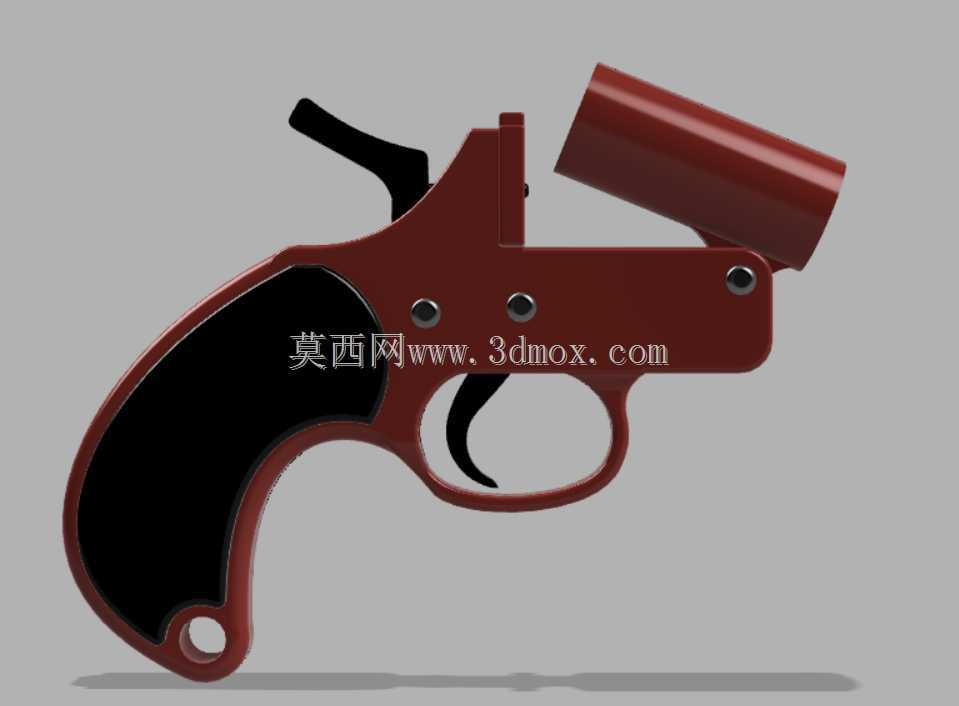

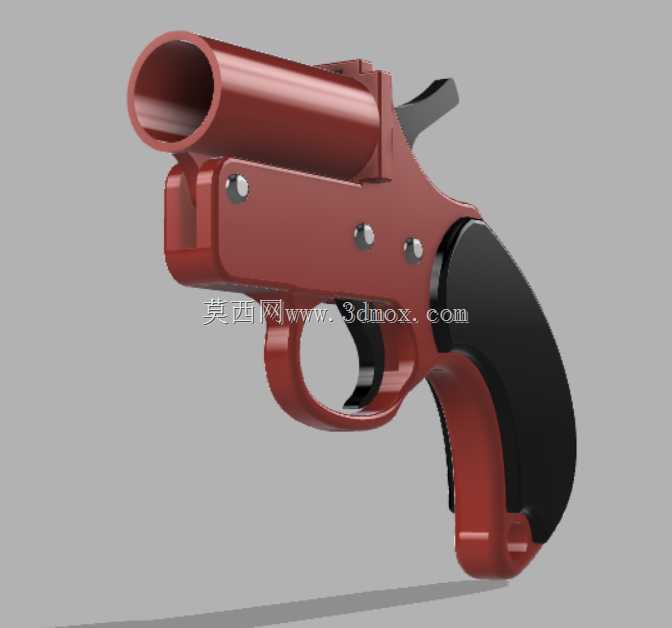

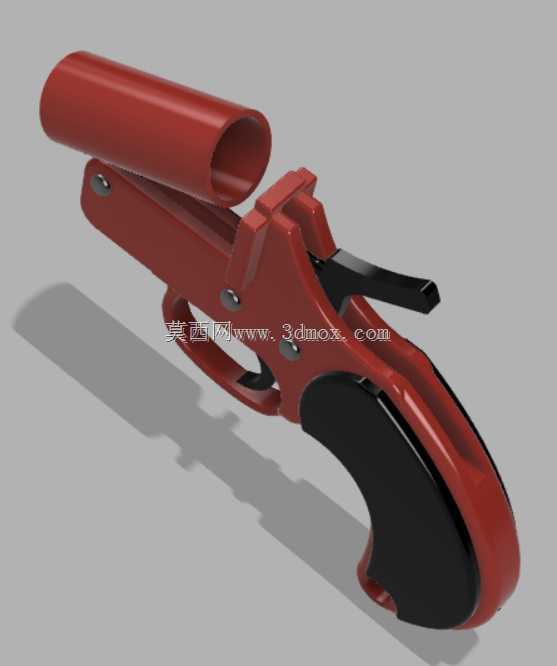

在功能特性层面，装置采用外露式击锤设计，击锤通过转轴固定在机匣后上方，扳动击锤至待击位置后，扣动扳机即可释放击锤完成击发动作，扳机护圈采用一体化弯折结构，和机匣主体做了圆弧过渡处理，避免使用过程中剐蹭衣物或者划伤手部。握把部分采用贴合人手握持弧度的曲面设计，内侧贴合掌心的位置加装了黑色护板，护板通过两颗沉头螺钉固定在机匣握把段的安装柱上，护板表面做了微弧面处理，提升握持时的贴合度，长时间握持也不会产生明显的硌手感。握把底部设计了带圆孔的挂接结构，可搭配安全绳使用，避免户外使用时不慎脱落。

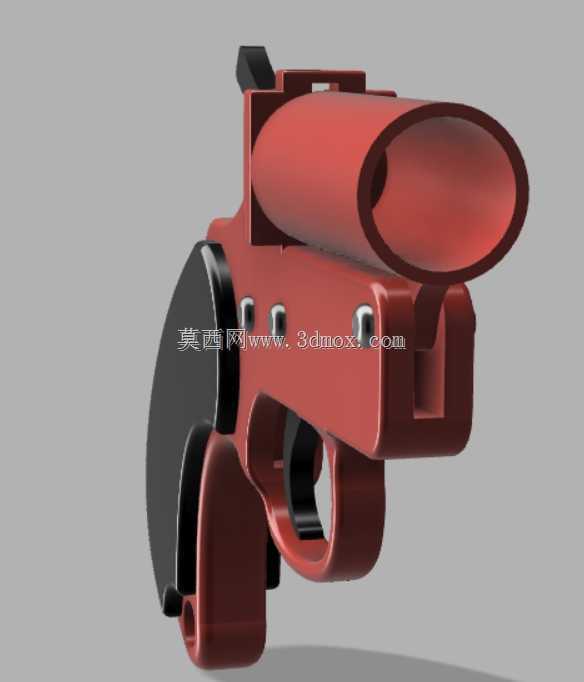

设计过程中，首先确定了发射管的内径与长度边界，保证信号弹装填后不会出现晃动卡滞的问题，发射管和机匣采用过盈配合加横向销钉固定的方式，承受击发时的轴向冲击力，避免发射管受冲击后移位。击发机构的传动路径做了简化处理，扳机通过转轴固定在机匣内部，扳机和击锤之间通过阻铁实现卡位，待击状态下阻铁卡住击锤的卡位槽，扣动扳机时阻铁转动脱离卡位，击锤在簧力作用下回转完成击发，整个传动路径没有多余的传动零件，既降低了加工难度，也减少了故障出现的概率。

外形尺寸方面，整体长度控制在成年人单手握持可完全掌控的范围，机匣主体厚度控制在20mm以内，握把的握持段周长适配绝大多数成年男性的手掌尺寸，安装边界上，所有外露的固定螺钉都采用沉头设计，螺钉端面和零件表面齐平，没有突出的结构，不会在握持或者携带时产生勾挂。击锤的转动行程做了限位设计，待击位置和击发位置都有对应的限位面，避免击锤转动超程损坏内部零件，扳机的转动行程也做了限制，扣动到击发位置后即被限位，避免过度扣动导致扳机变形。整个装置的外露棱角都做了R2以上的圆角处理，没有尖锐的边角，既提升了握持的舒适度，也降低了零件磕碰后出现崩边的概率。
