家用安防射击巡检机器人结构设计

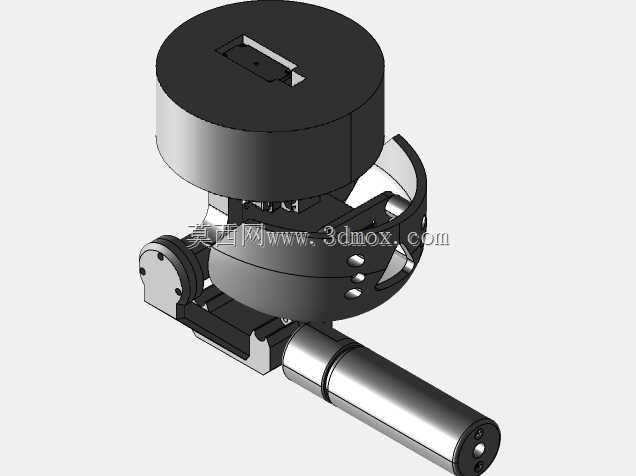

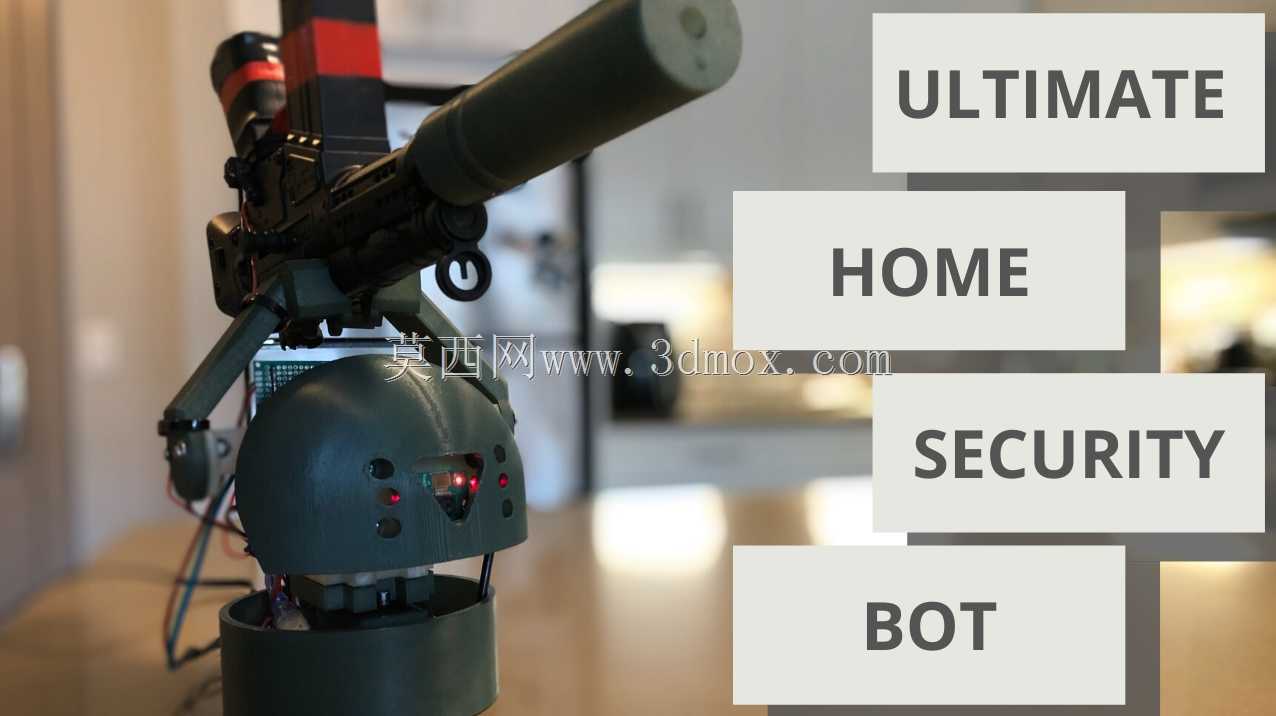

这款家用安防巡检机器人的结构设计，核心围绕居家场景的非固定点位安防需求展开，区别于传统固定安装的监控摄像头，其可移动的底座结构能够覆盖居家环境中玄关、阳台、储物间等多个安防死角，弥补固定监控设备的视野盲区。从功能布局来看，整机采用分层式结构设计，底部为旋转驱动底座，内置舵机与行走驱动组件，可实现360度水平方向旋转调整，配合上部俯仰调节支架，能够让前端的探测模块与发射装置覆盖不同高度的监测区域，满足室内不同层高空间的巡检需求。上部的探测模块集成了红外感应与可见光识别组件，能够在光线不足的夜间环境下识别移动热源，触发预警机制，配套的发射装置采用软质弹丸输出结构，仅用于威慑闯入者、触发声响警示，不会造成实质性人身伤害，适配家用场景的安全使用要求。设计过程中充分考虑了居家使用的安装边界，整机底座直径控制在180mm以内，整体高度不超过420mm，能够顺利通过居家环境中常规宽度的房门、过道，不会被家具底部的空隙卡住，旋转作业时的最大回转半径控制在220mm，放置在桌面、地面置物架上都不会超出摆放边界，不会剐蹭周边摆放的家居物品。结构走线全部采用内部中空走线设计，从底座驱动板到上部探测模块、发射装置的连接线全部隐藏在支架内部，避免外露线路被拉扯造成的结构损坏，同时也能避免线路缠绕影响旋转动作的顺畅性。前端的发射装置俯仰调节角度覆盖-15度到45度范围，既可以对准地面高度的移动目标，也可以对准窗台等较高位置的闯入点，配合底座的旋转动作，无需移动整机位置即可覆盖半球形的监测范围。在结构强度设计上，外壳主体采用轻质工程塑料材质，兼顾结构刚性与整机重量控制，整机重量控制在1.2kg以内，不会对放置的桌面、置物架造成过大载荷，同时外壳的圆弧过渡设计避免了尖锐棱角，在家居环境中使用不会磕碰划伤人员。探测模块的指示灯采用内嵌式设计，光线不会直射人眼，夜间触发预警时的闪烁提示既能够起到威慑作用，也不会造成过度的光污染影响居家休息。这款设备的结构设计充分平衡了安防功能与居家使用的适配性，没有采用工业级安防设备的厚重结构，而是针对家用场景的空间特点、使用安全要求做了针对性的结构优化，所有活动关节都设置了软质限位结构，避免旋转超程造成的舵机损坏，同时也降低了关节活动时的噪音，夜间巡检作业时的运行噪音控制在30分贝以内，不会干扰住户的正常休息。
