12磅级垂直旋转格斗竞技机器人结构

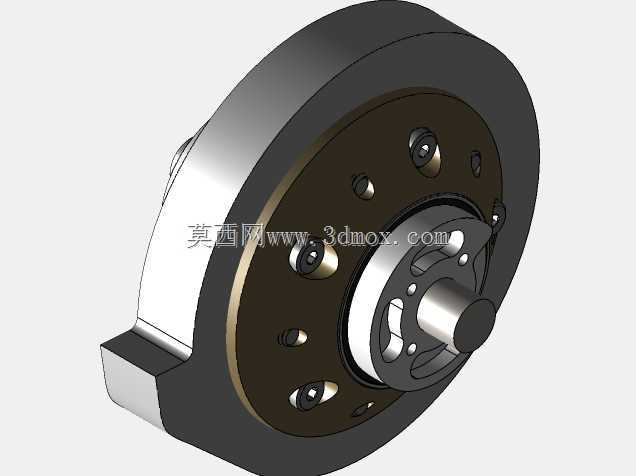

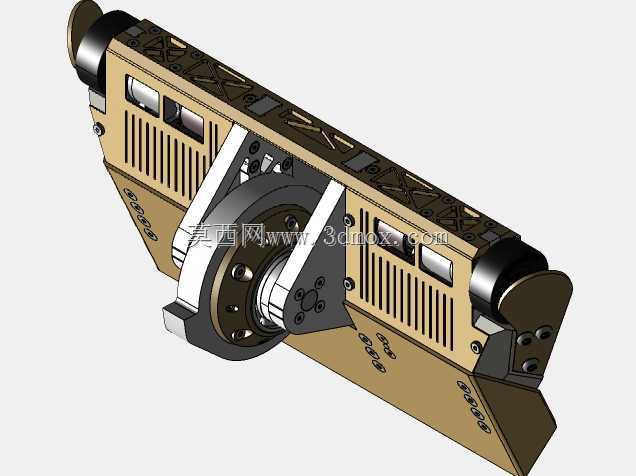

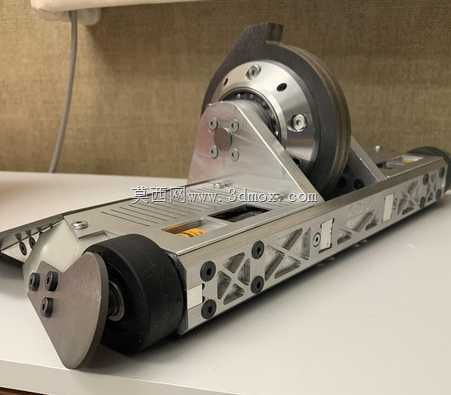

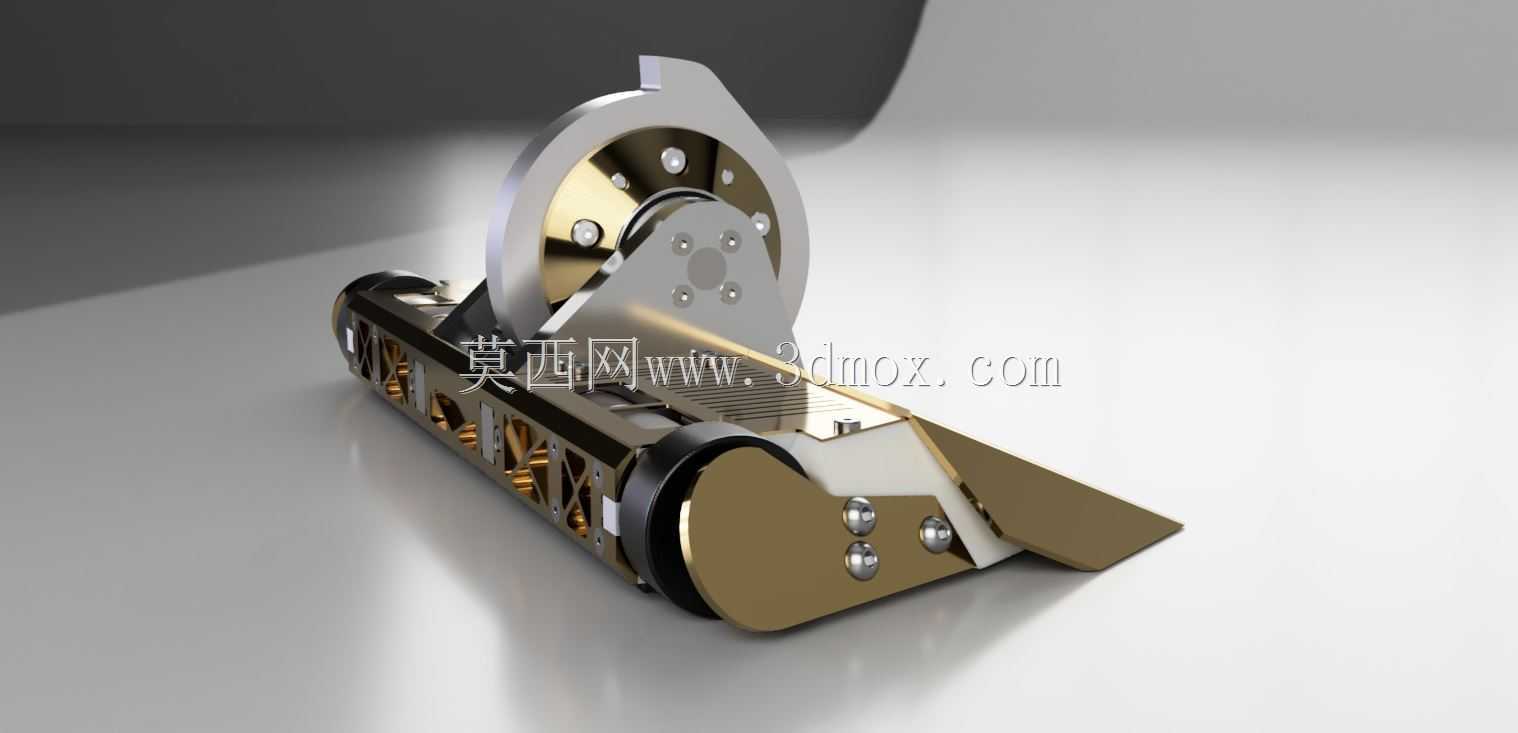

这款垂直旋转构型的格斗竞技机器人，主要面向业余级机器人对战赛事场景设计，核心打击部件为直径5.6英寸的储能飞轮，整机配重控制在12磅量级，飞轮模块的储能容量超过2.7kJ，依靠高速旋转的飞轮动能实现对对手装甲的冲击破坏。从结构设计逻辑来看，整机采用狭长型铝合金铣削主框架，框架本体做了大面积镂空减重处理，在保证结构抗冲击刚度的前提下，尽可能压缩非功能区域的重量占比，将更多重量配额分配给飞轮配重、驱动系统与前端装甲模块。行走系统采用双轮差速驱动布局，驱动轮选用高摩擦系数的橡胶包覆轮，紧贴框架尾部安装，前端设置楔形铲状结构作为引导与防御部件，既可以在对冲过程中铲起对手底盘破坏其移动平衡，也能承接对手的正面冲击，保护内部的传动与电控组件。飞轮模块通过带座轴承固定在框架中部的安装位上，旋转轴线与机器人行进方向垂直，飞轮外侧做了加厚硬化处理，冲击接触区域的硬度做了针对性提升，避免高速撞击下出现飞轮崩边、形变的问题。安装边界方面，整机宽度控制在轮距匹配的窄幅尺寸，长度方向预留了前端楔形铲的突出量与尾部驱动轮的安装空间，飞轮最高点距离地面的高度经过反复调校，既保证打击位置覆盖对手的核心结构区域，也避免飞轮过低接触场地地面造成自身动能损耗。框架上的安装孔位全部按照模块化设计思路排布，驱动电机、电调、电池、飞轮驱动组件都有对应的独立安装位，各模块之间预留了走线空间，同时在易受撞击的侧面设置了可更换的装甲条，赛事中出现装甲损伤时可以快速拆装替换，不需要拆解整机主结构。实际对战场景中，这类垂直旋转构型的机器人依靠高速飞轮的动能输出，单次接触就能造成对手结构件的形变或脱落，差速驱动的布局也能实现小半径转向，快速调整机身朝向让飞轮对准对手的薄弱位置，前端楔形铲的倾角经过多轮迭代优化，既能顺利铲入对手底盘下方，也不会因为倾角过大导致自身在对冲时被掀翻。结构设计上充分考虑了格斗赛事的强冲击工况，主框架的受力路径做了连续化处理，飞轮的轴承座安装位做了局部加厚，避免撞击时的冲击力传导导致轴承座开裂，电池与电控模块的安装位设置在框架中部靠下的位置，降低整机重心，提升移动过程中的稳定性，减少被对手冲击后倾覆的概率。
