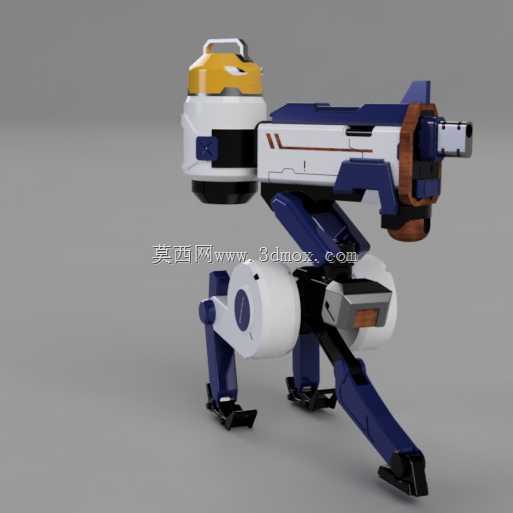

无畏契约奇趣半尺寸可动炮台设计

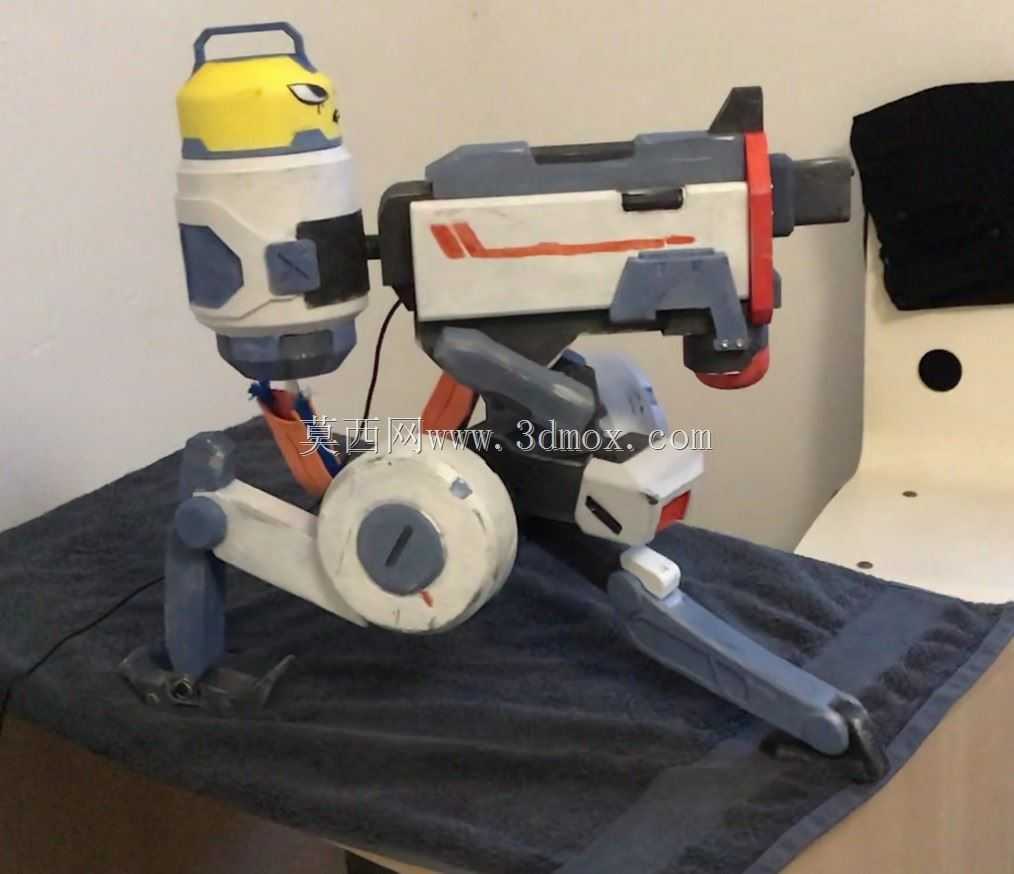

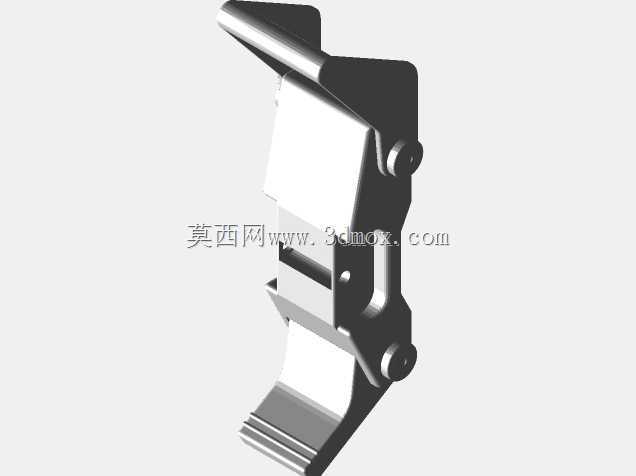

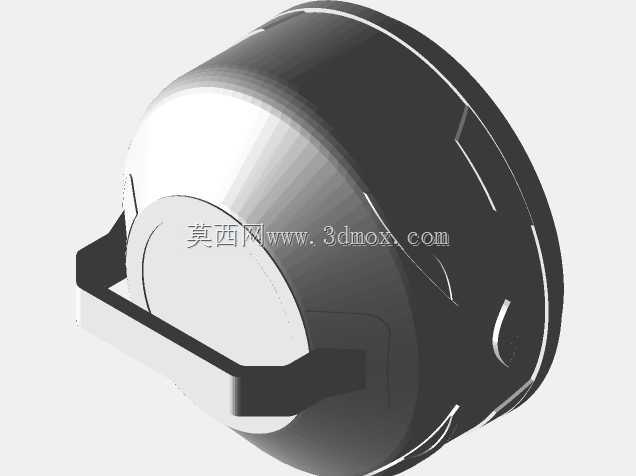

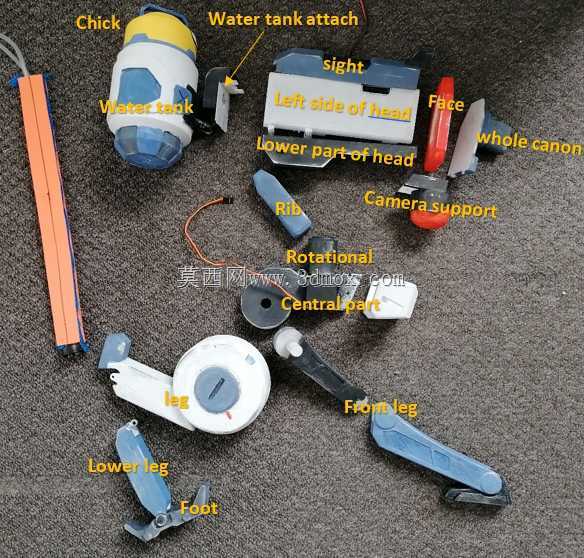

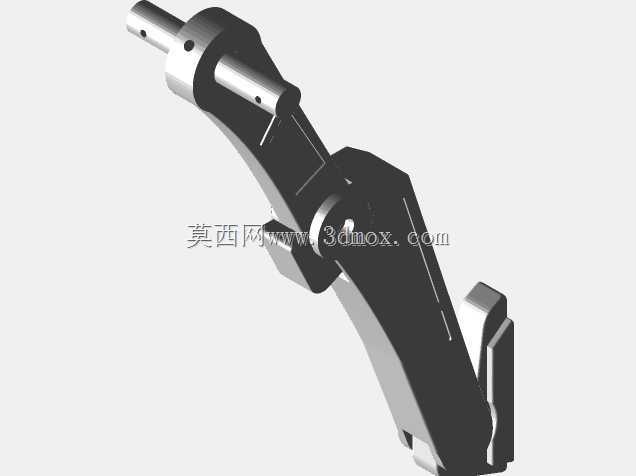

这款半尺寸炮台的设计，最初瞄准的是游戏IP衍生实体装置的落地场景，既可以作为主题展陈的互动道具，也能为3D打印爱好者提供具备可动改造空间的组装套件，区别于常规静态手办，它预留了电控组件的安装位，能实现基础的转向、模拟发射动作，适配线下漫展、游戏主题门店的互动展示需求，也可作为创客教育中机械结构组装的实践载体。从功能特性来看，炮台分为头部传感模拟单元、中部发射执行单元、底部支撑调平单元三个模块，头部单元预留了视觉识别模块的安装腔，可搭配小型摄像头实现目标方位识别的拓展；中部炮管部分设计了可摆动的俯仰关节，关节处预留了舵机安装槽，搭配标准微型舵机即可实现-15°到30°的俯仰角度调节，炮管侧方的装饰条做了分件处理，无需后期分色喷涂即可通过不同颜色耗材打印实现外观还原；底部三脚支撑结构做了重心优化，单脚可独立调整角度，适配不平整的摆放平面，支撑脚末端做了防滑纹理设计，避免动作运行时出现侧翻问题。设计思路上优先考虑了FDM3D打印的工艺适配性，所有零件的壁厚均设置在1.8mm到2.5mm区间，无小于45°的悬空面，大部分零件无需添加支撑即可直接打印，拼接处采用了0.2mm间隙的卡扣加定位销设计，既保证组装后的结构强度，也降低了后期打磨修配的工作量；头部与主体的连接部分做了中空走线槽，电控线路可从结构内部穿过，避免外露线路破坏外观完整性。外形尺寸方面，组装完成后整体高度约220mm，横向最大展开宽度约350mm，炮管伸出长度约180mm，安装边界上要求摆放平面的承载尺寸不小于400mm*300mm，预留至少50mm的后部空间用于舵机走线与电池仓的拆装，所有活动关节的运动范围内无结构干涉，俯仰、旋转动作的行程内不会与支撑脚、机身装饰件发生碰撞。结构设计上还做了模块化拆分，易损坏的炮管前端、支撑脚末端都做了独立分件，后期出现磨损可单独打印替换，无需整体重新制作；机身侧面的装饰盖板做了快拆设计，拆开后即可直接接触内部的电控安装位，方便后期进行功能拓展与线路检修，水泵模拟发射的管路也沿着机身内部的预留卡槽布置，不会出现管路弯折堵水的问题。
