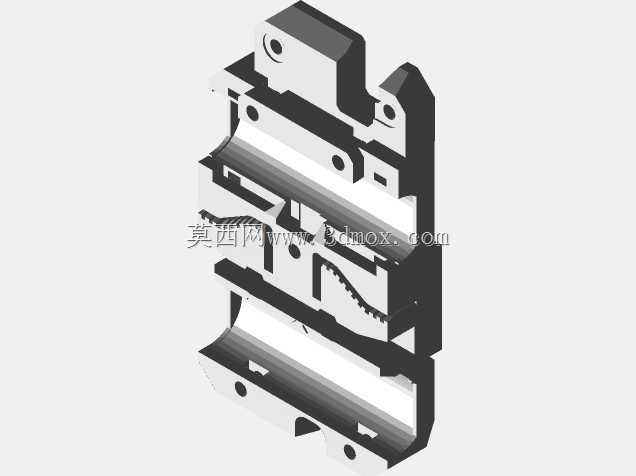

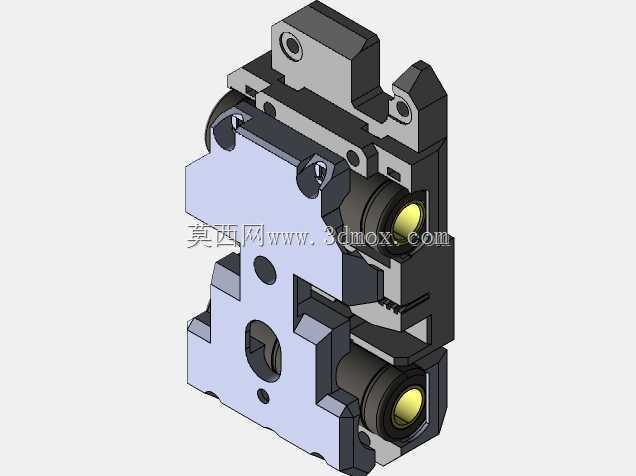

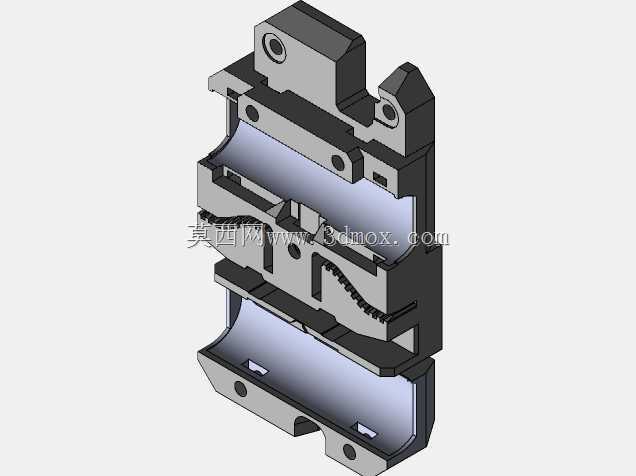

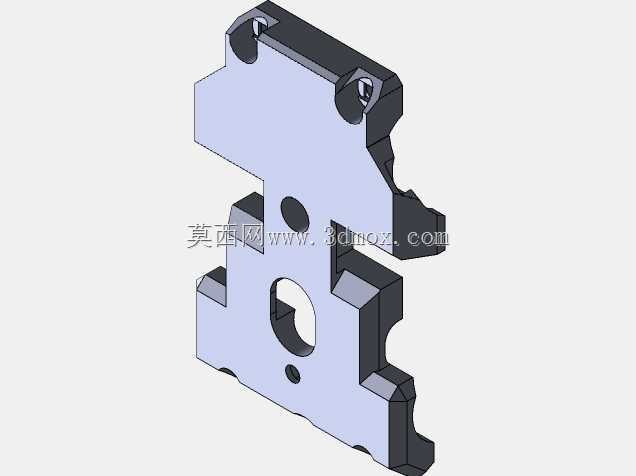

普鲁萨R5四轴IGUS轴承适配结构

在桌面级FDM3D打印设备的迭代改装场景中，Z轴传动系统的同轴度偏差一直是影响打印成型精度的核心痛点，尤其是将PRUSA I3 MK3升级为MK3S构型的过程中，步进电机输出轴与传动光轴的垂直偏差，会直接导致底部轴承单侧承受过量径向载荷，长期运行后不仅会加剧轴承磨损，还会让Z轴进给产生步距误差，最终反映在打印件上就是层纹错位、Z轴带纹等质量缺陷。这款适配IGUS规格的R5四轴承结构，正是针对这一实际改装痛点设计的承载组件，核心作用是在Z轴传动的下端位置构建多点位的径向支撑体系，替代原有的单轴承悬臂支撑结构，将原本集中在单个轴承上的偏载力分散到四个轴承接触面上，抵消步进电机轴与光轴不对中产生的附加弯矩。从设计逻辑上看，该结构没有采用常见的刚性过定位配合，而是通过四个轴承的排布间隙预留了微量的自适应调整余量，当轴系存在小角度倾斜时，各轴承可以通过自身的微量形变补偿角度偏差，避免出现卡滞或过度磨损的问题，同时匹配IGUS工程塑料轴承的自润滑特性，无需额外加注润滑脂即可长期在桌面设备的低载荷工况下稳定运行，也不会出现金属轴承润滑脂挥发污染打印件的问题。在安装边界的设计上，该结构完全适配PRUSA I3系列设备的原有安装孔位，不需要对设备的铝型材框架进行二次打孔或切割改装，整体外形轮廓控制在原有轴承座的安装空间范围内，不会与X轴运动组件、打印平台调平结构产生运动干涉，四个轴承的内孔同轴度公差控制在0.02mm以内，既可以保证光轴顺畅滑动，又能将径向跳动量控制在打印精度允许的范围内。实际应用中，该结构可以将Z轴传动的负载分布比例调整到更均衡的状态，解决原结构因2:1传动比带来的单侧粘滞效应，让Z轴的上下进给运动更平顺，尤其是在打印大尺寸模型、Z轴长时间连续进给的工况下，能有效降低轴承的局部压强，延长传动组件的维护周期，减少因轴系偏差导致的打印失败概率。结构的壁厚设计也充分考虑了桌面3D打印的自制加工特性，最小壁厚满足FDM工艺的成型要求，用户自行打印制作时不需要添加额外支撑，安装时仅需将轴承压入对应安装位，再通过原有螺丝固定到框架对应位置即可完成改装，不需要额外定制非标紧固件。
