桌面级便携式三维扫描装置结构设计

这款桌面式扫描装置的核心应用场景覆盖小型零部件逆向建模、文创产品数字化存档、创客教育实操实训等领域，区别于工业级手持扫描设备的大体积高成本定位，它将扫描采集的核心功能压缩到普通办公桌的可用空间范围内，无需额外搭建固定扫描工位，普通工作台面预留直径400mm左右的圆形区域即可完成放置，设备底部自带防滑胶垫，放置后不会随转台转动产生位移偏移，无需额外打孔安装固定，适配绝大多数平整硬质工作台面。

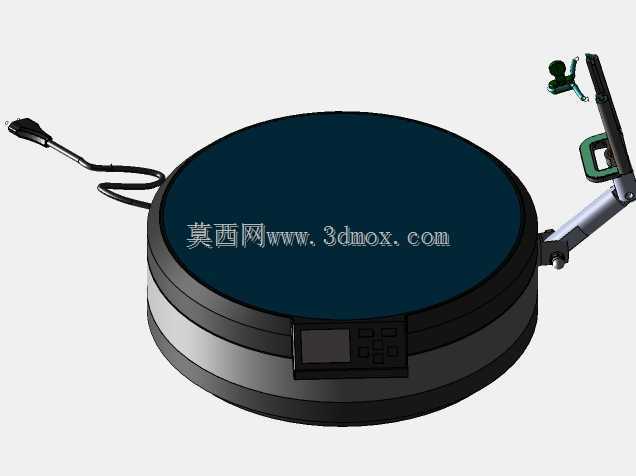

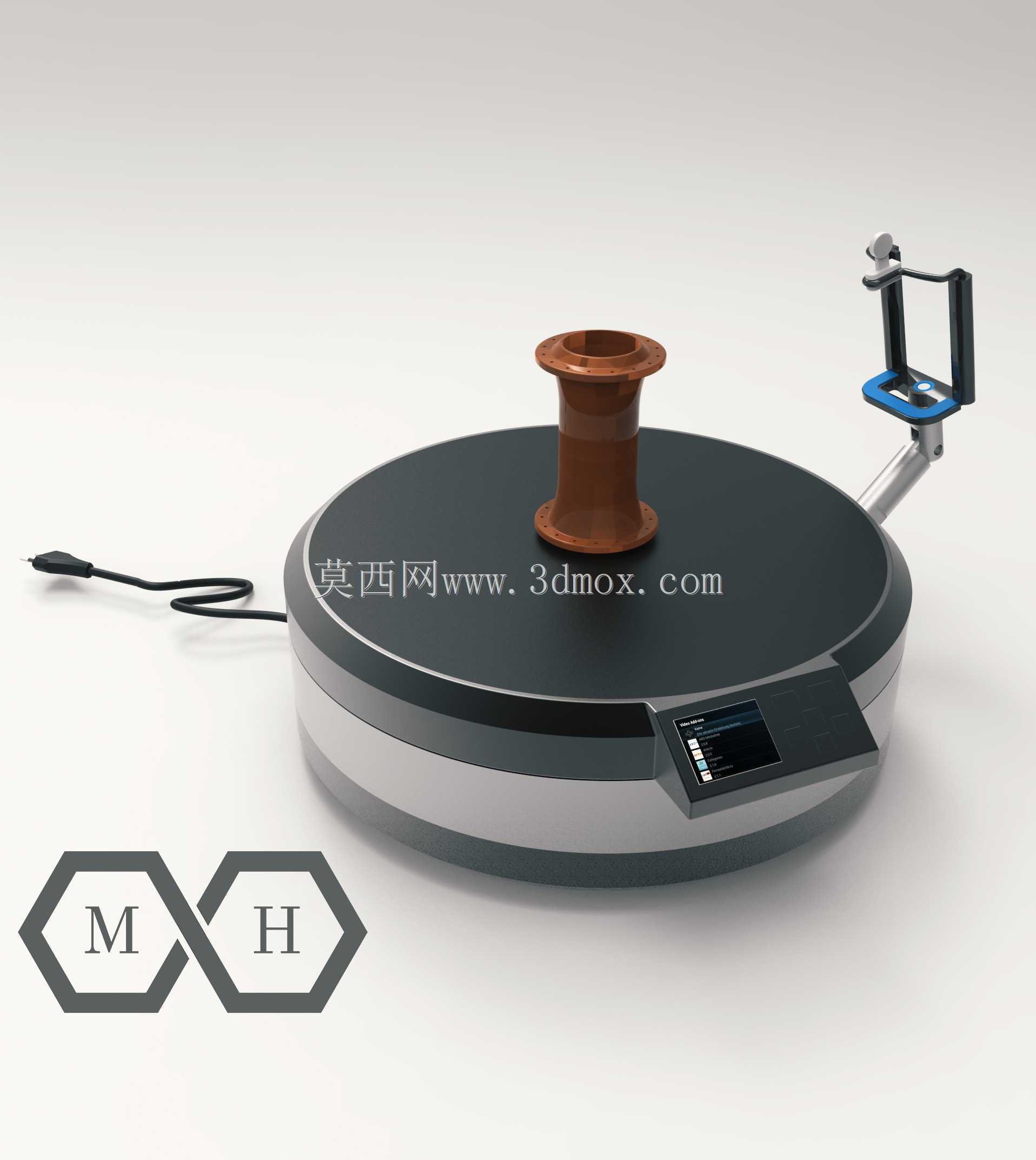

设备主体采用圆盘式转台作为承载核心，转台盘面做哑光硬质氧化处理，避免扫描过程中出现高光反射干扰采集精度，盘面中心设置带锥度的定位柱，可适配不同内径的环形、轴类待扫描工件，放置时仅需将工件内孔对准定位柱落下即可完成中心定位，无需反复调整工件同轴度，能大幅减少单工件扫描前的准备耗时。转台侧边集成的小型触控操作面板，可直接设置转台转速、转动步距、单圈采集点数等参数，无需外接电脑即可完成基础扫描参数设置，面板做内凹嵌入式设计，外边缘突出盘面5mm，可避免工件放置时磕碰刮花操作界面。

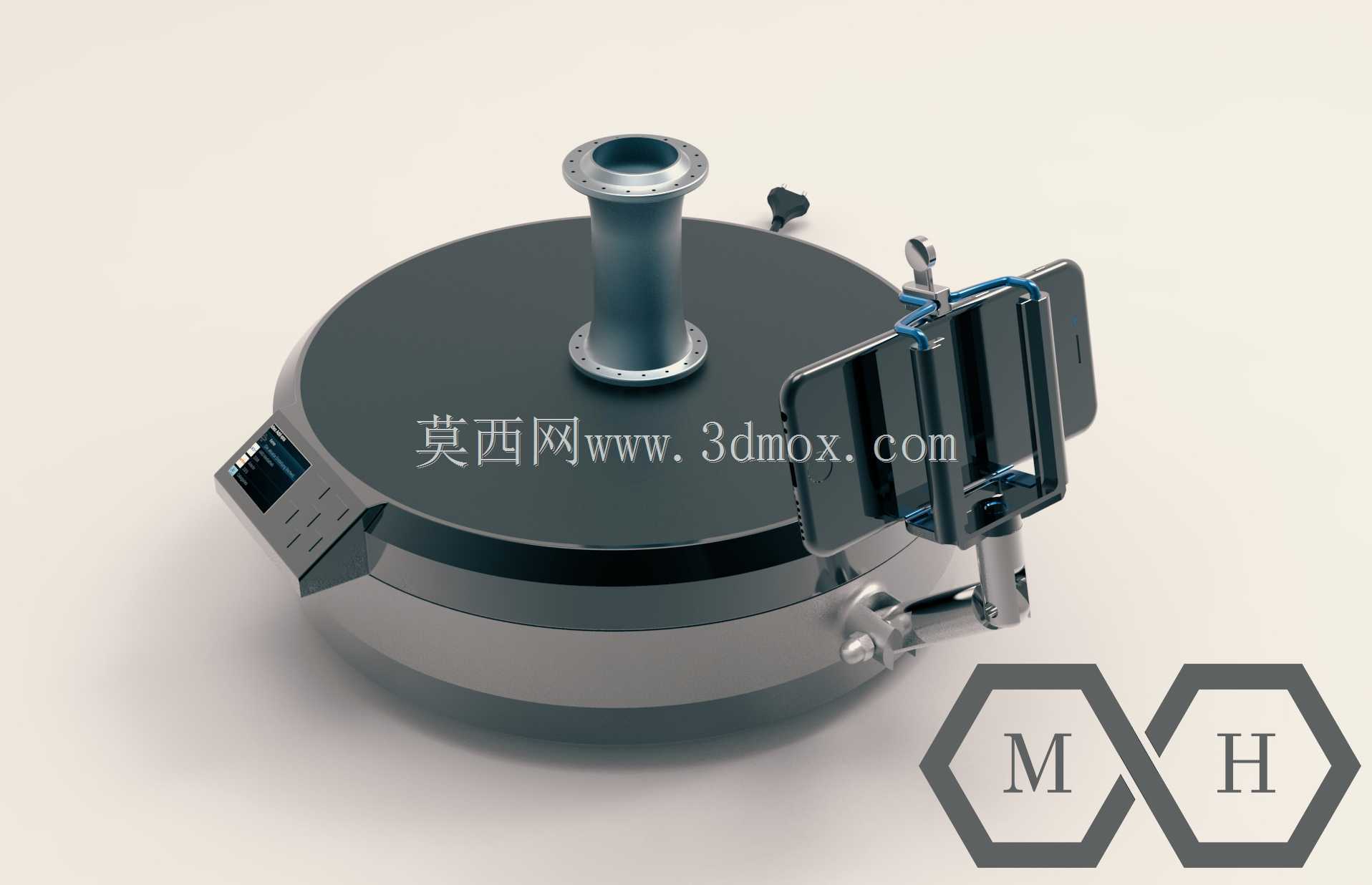

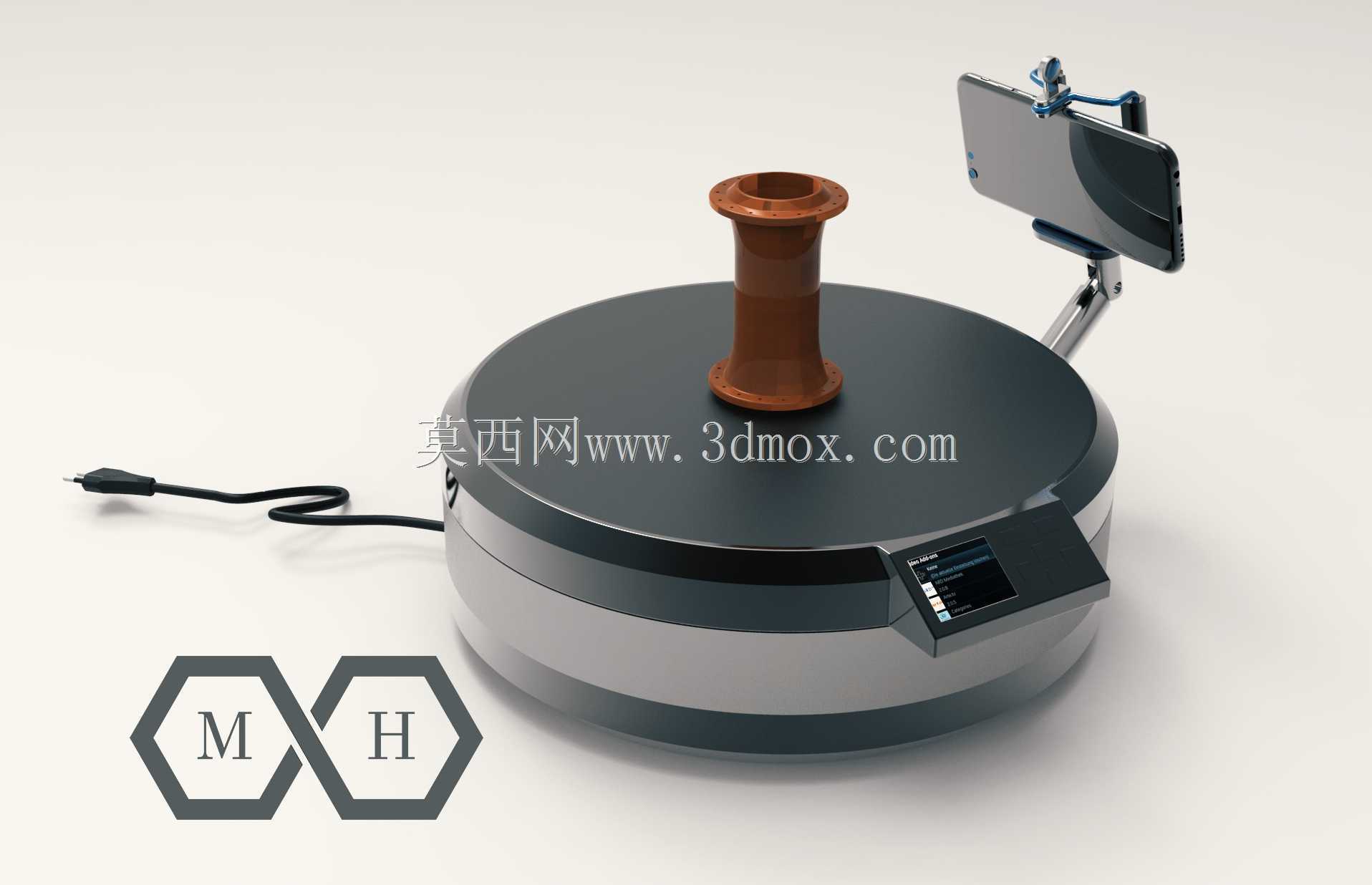

转台侧方延伸的可调节金属支架，专门适配普通智能手机作为图像采集终端，支架关节处采用阻尼转轴结构，可实现上下120度俯仰、水平360度旋转的角度调节，能根据待扫描工件的高度、外形尺寸调整手机拍摄角度，支架夹爪做软胶包覆处理，加持宽度覆盖60mm到90mm区间，可适配绝大多数主流尺寸的智能手机，夹取时不会刮伤手机外壳。设备供电采用通用Type-C接口，可直接连接电脑USB端口、普通手机充电头完成供电，无需配备专用大功率电源适配器，进一步降低了设备的使用门槛与空间占用。

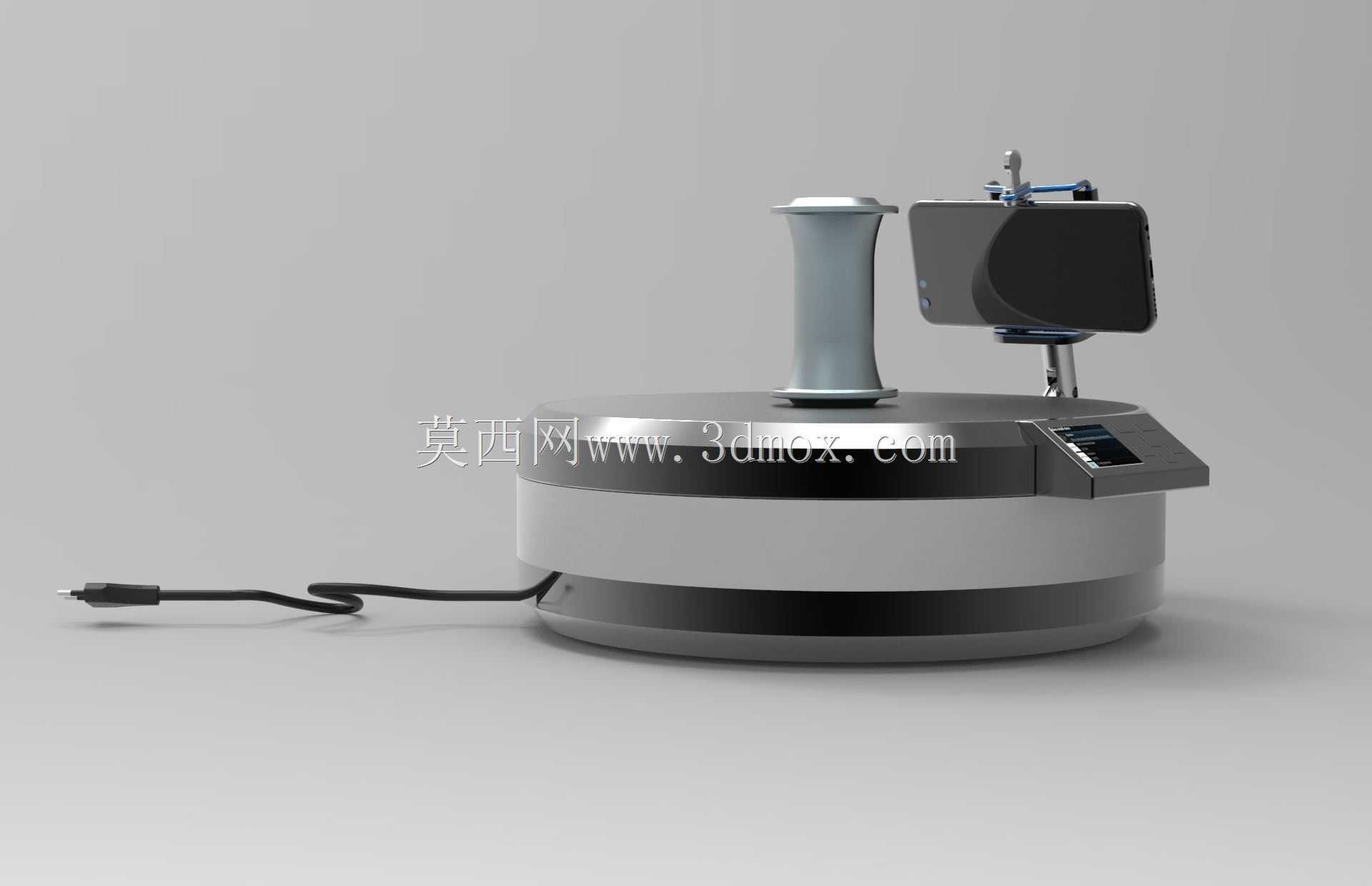

从设计思路来看，这款装置没有追求工业级设备的微米级扫描精度，而是瞄准个人创作者、小型工作室、教学场景的轻量化需求，将整体结构做了最大程度的简化，去掉了冗余的激光发射模组、专用标定组件，依托手机自带的高清摄像头完成图像采集，配合转台的匀速转动实现工件全周外形数据采集，转台内置的低噪减速电机转动时抖动量控制在0.1mm以内，可保证转动过程中工件不会出现偏移、倾倒，即使是高度150mm以内的细长类工件，也能稳定放置完成全周扫描。设备整体高度控制在180mm以内，收纳时可将侧方支架向下转动贴合转台侧壁，整体收纳尺寸仅相当于一个普通台式机硬盘的大小，可直接放入背包中携带，满足外出上门采集小型物件三维数据的使用需求。

在实际使用过程中，针对表面反光较强的金属工件、透明材质工件，仅需在工件表面喷涂一层薄薄的显像剂，即可获得完整的外形采集数据，转台的转动速度可根据工件外形复杂程度调整，外形简单的回转体工件可提高转速缩短采集时间，外形复杂带多凹槽、倒扣结构的工件可降低转速，增加单圈采集的图像帧数，保证细节特征采集完整。设备出线端做了防弯折护套设计，长期使用不会出现线材根部断裂的问题，转台底部预留了走线槽，可将供电线材顺着槽位引出，不会出现线材垫起转台导致盘面倾斜的问题。
