多色直杆式指示书写笔结构设计

　　日常办公、教学演示、现场点检场景中，这类直杆式指示书写笔的使用频次极高，不同于普通书写笔，它需要同时满足快速书写标记、远距离点位指示的双重需求，很多现场作业人员在设备巡检、工艺核对时，既需要用笔尖在纸质记录单上标注参数偏差，也需要用笔身尾端指向设备上的阀门、仪表点位做现场讲解，这就要求笔身的整体重心、握持直径、两端的功能区分都要适配长时间手持使用的习惯。

　　从结构设计逻辑来看，这款笔采用等径直杆的主体构型，没有额外的外置笔夹凸起，笔身外表面做细磨砂防滑处理，握持段直径控制在11mm左右，刚好适配成年人手指自然握持的围度，长时间握持不会产生明显的硌手感，笔身总长度控制在140mm区间，既可以放入常规的工装胸袋、办公笔袋，也不会因为长度过短导致指示时手部遮挡目标点位。笔的两端做功能分区，书写端采用常规的子弹头笔尖结构，内置弹簧复位的笔芯伸缩机构，按动端设置在笔身尾侧，也就是指示端的位置，按动行程控制在3mm，按动反馈力度设置在1.8N左右，按动时不会因为力度过轻易触发误出芯，也不会因为力度过大导致单手按动操作费力。

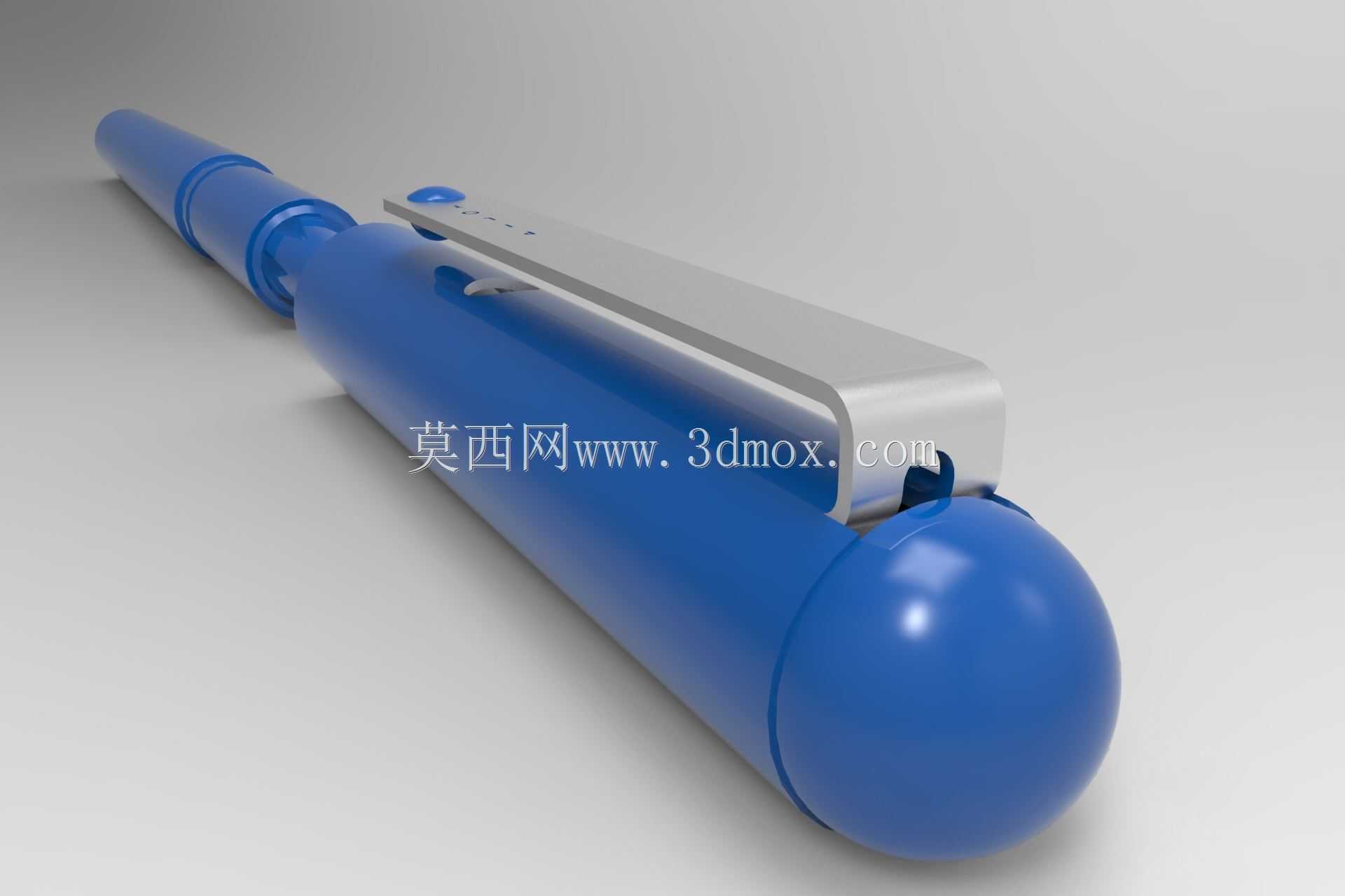

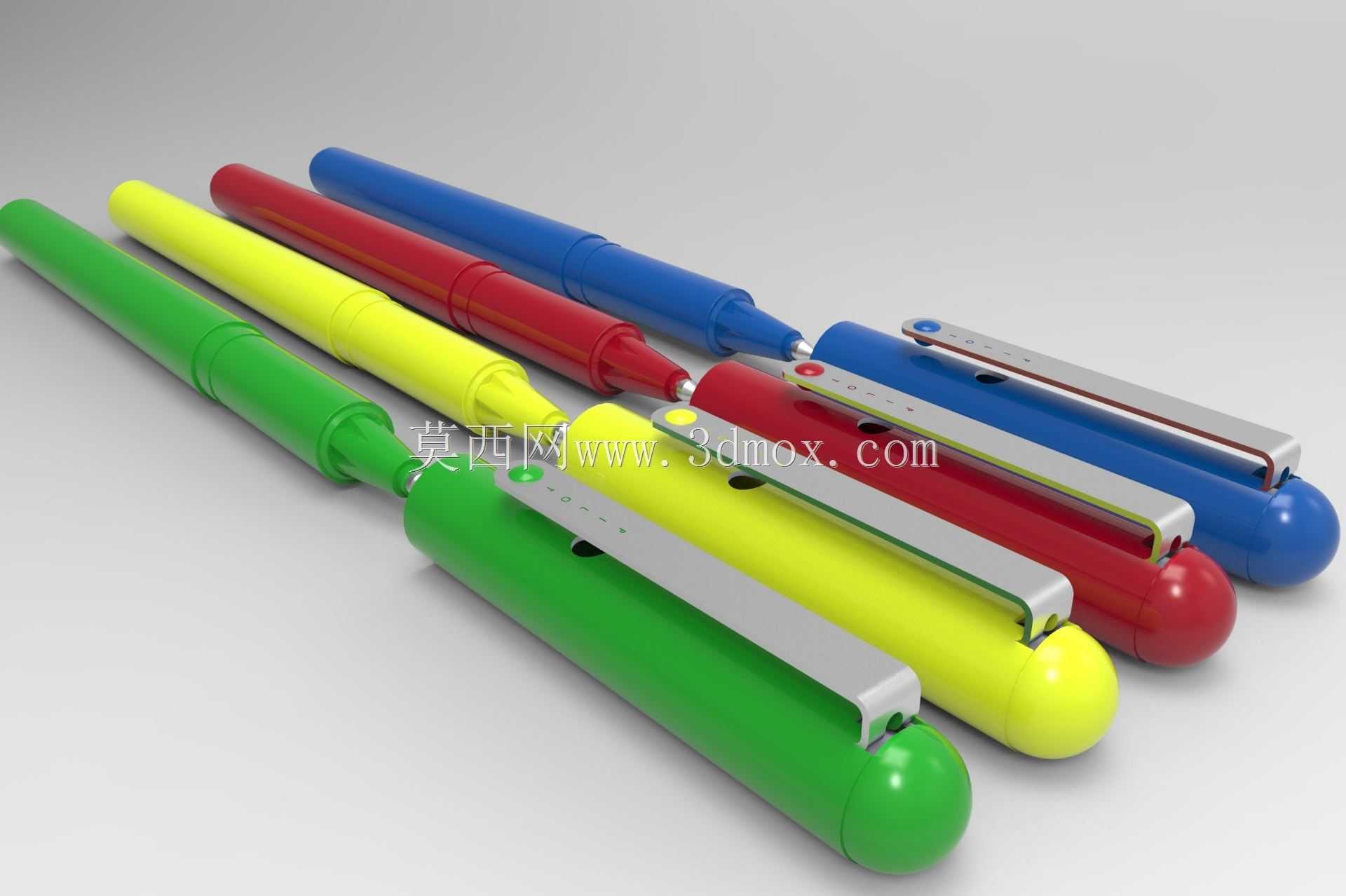

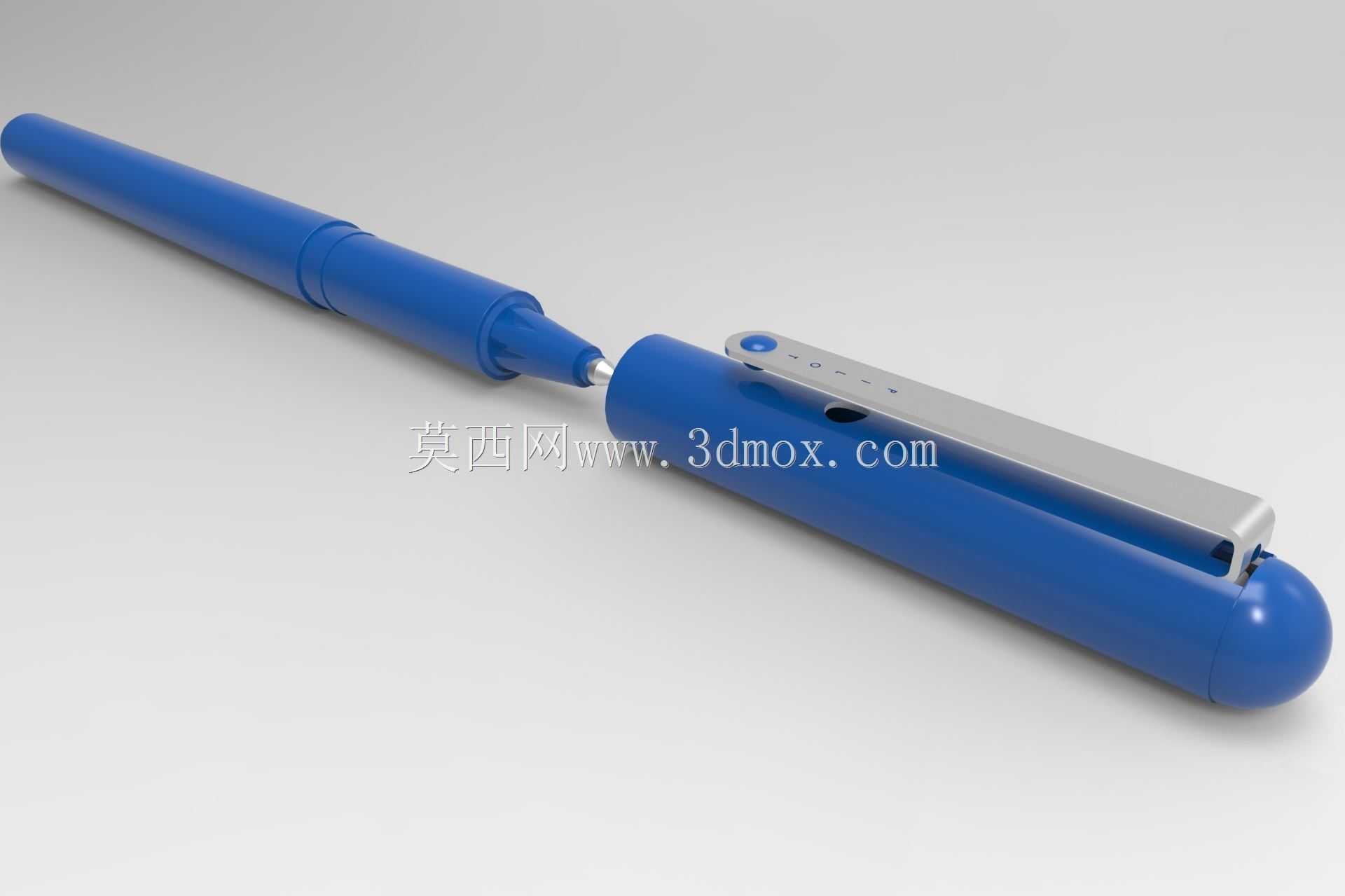

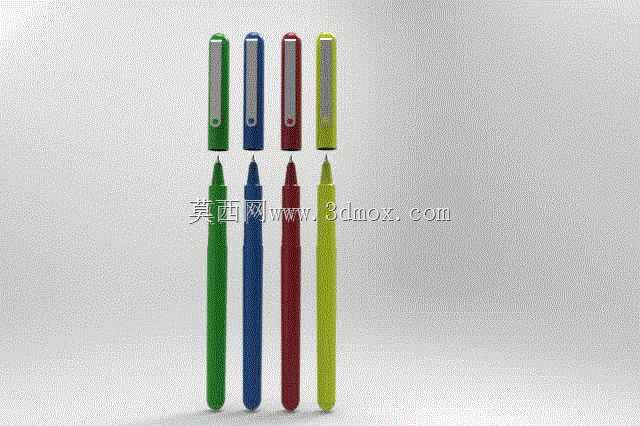

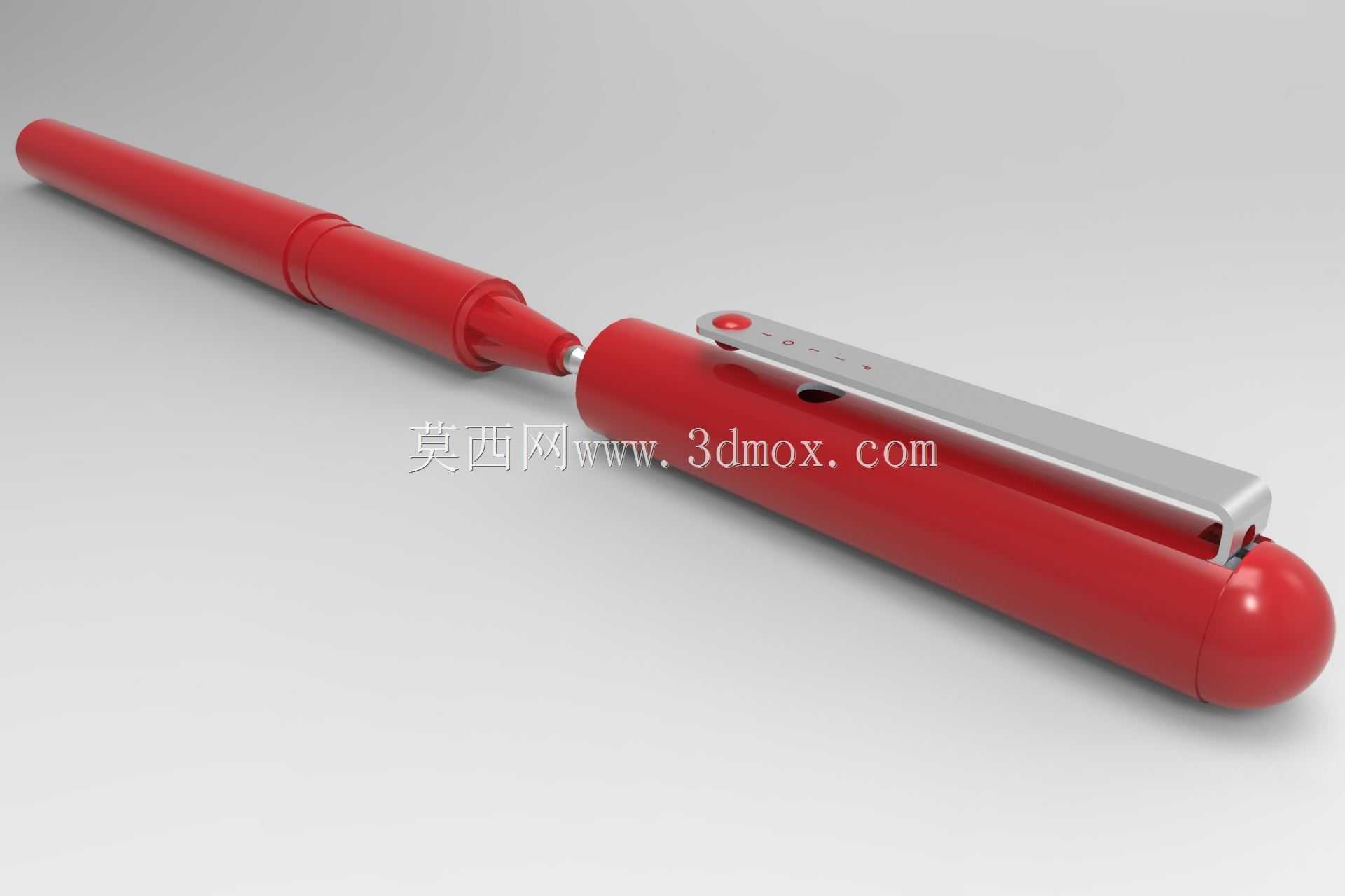

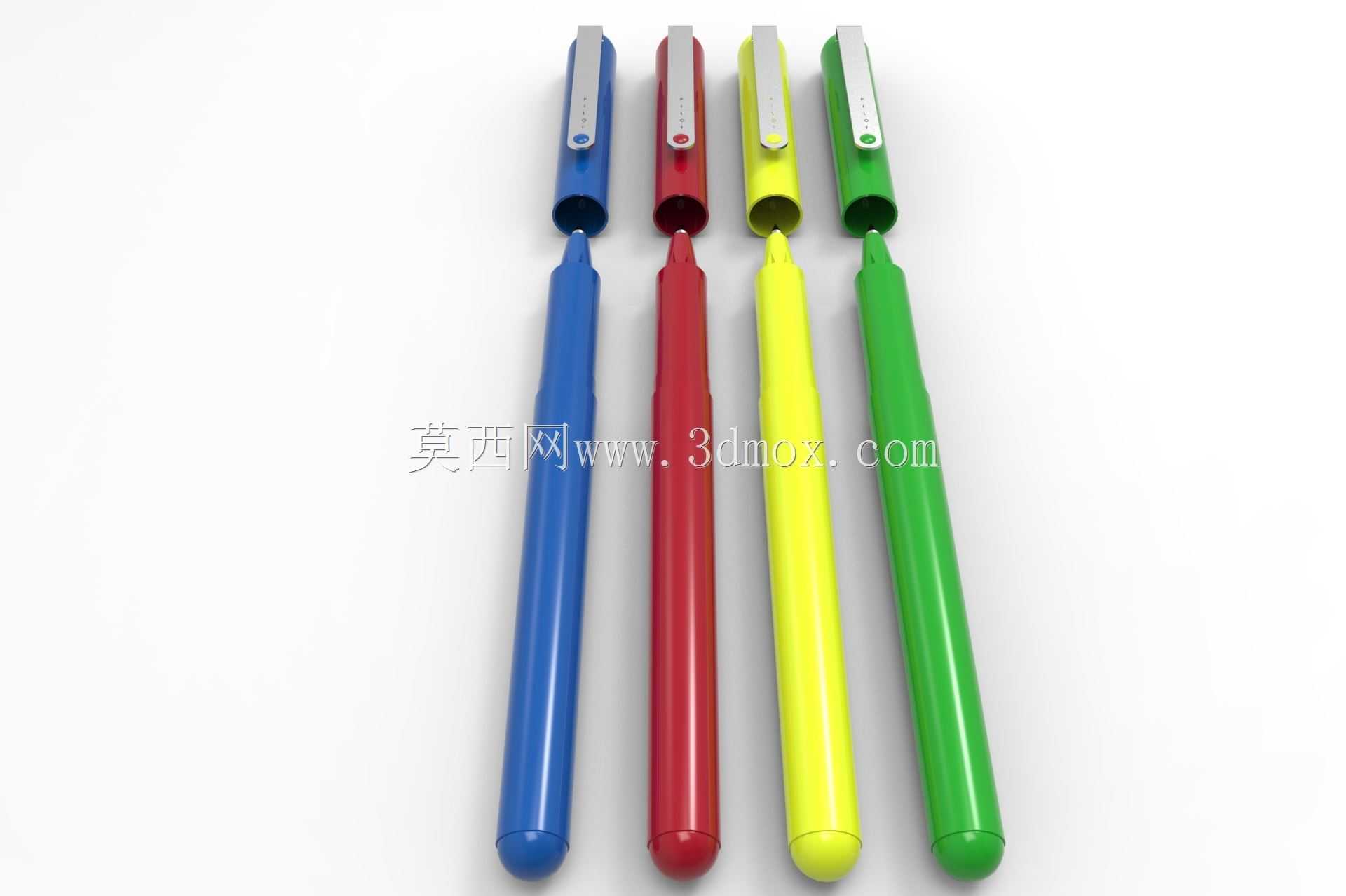

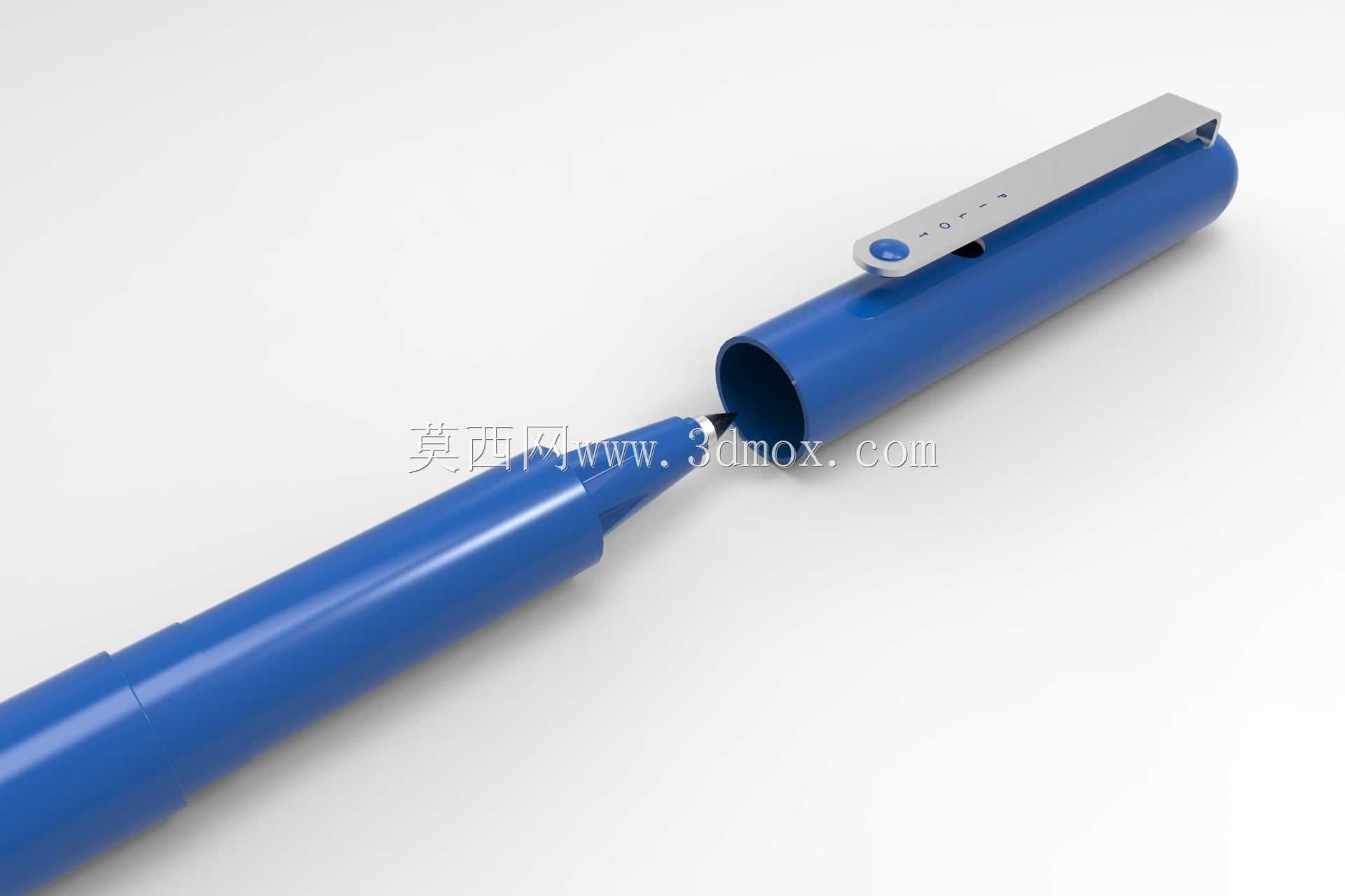

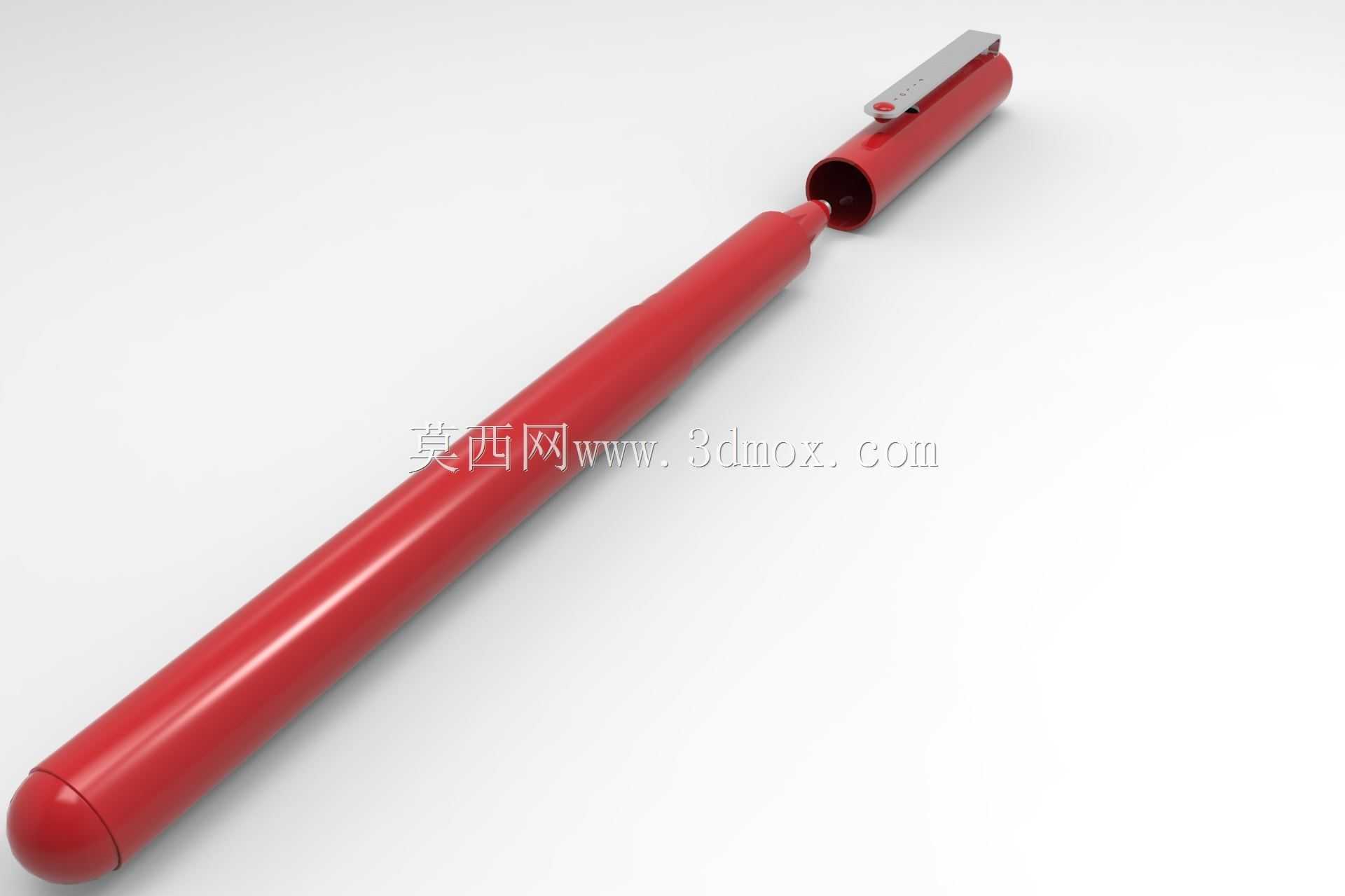

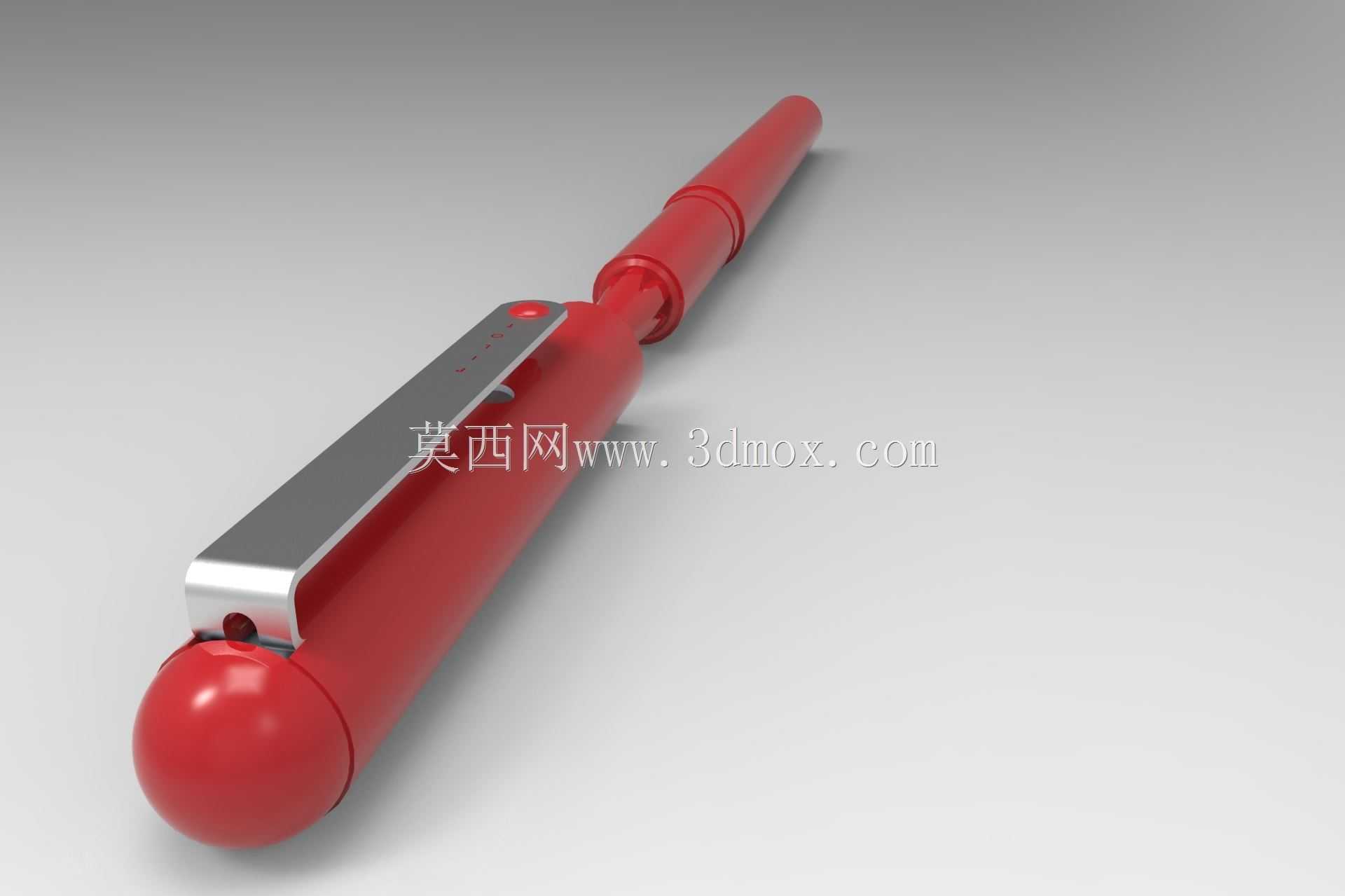

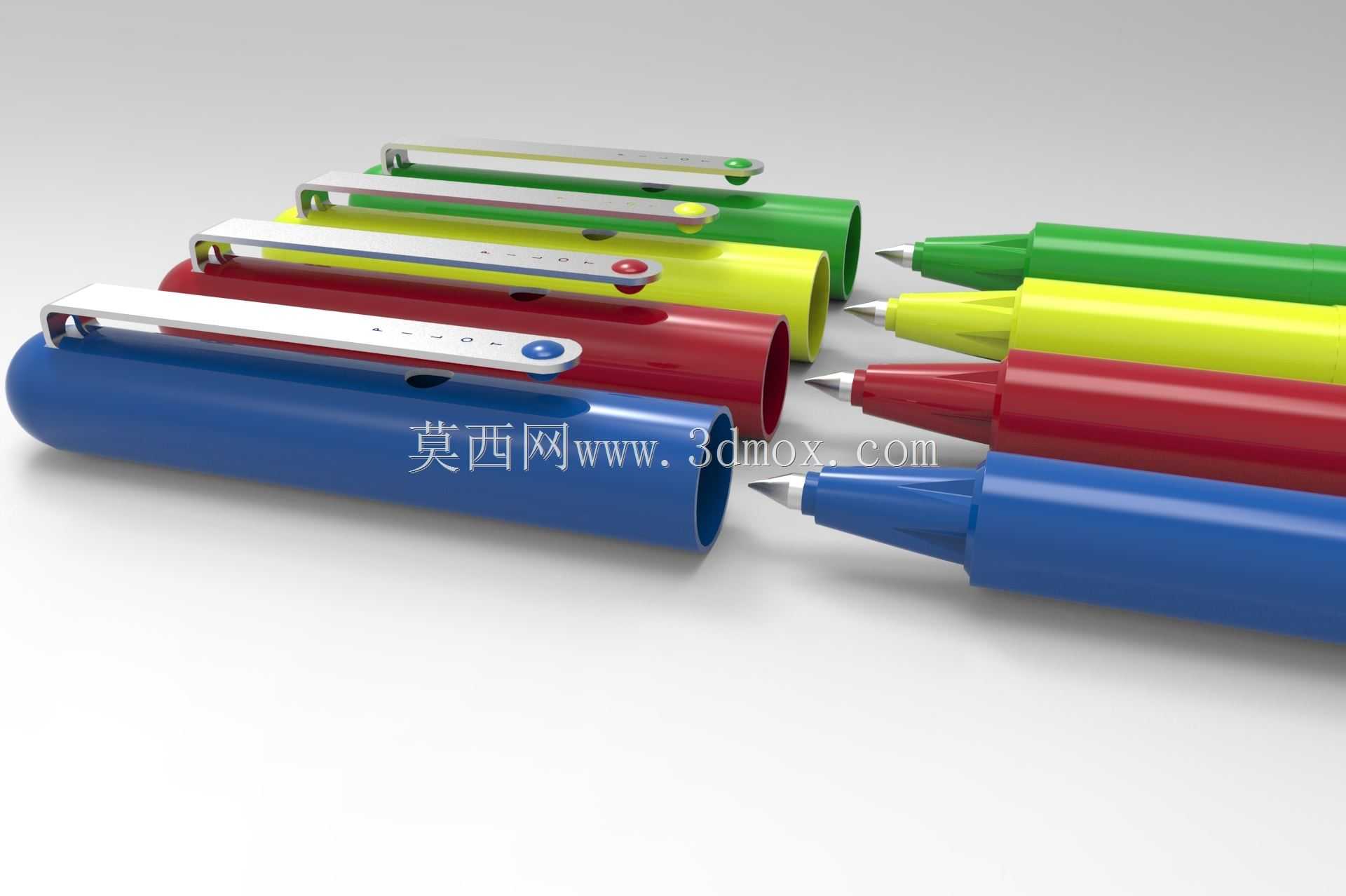

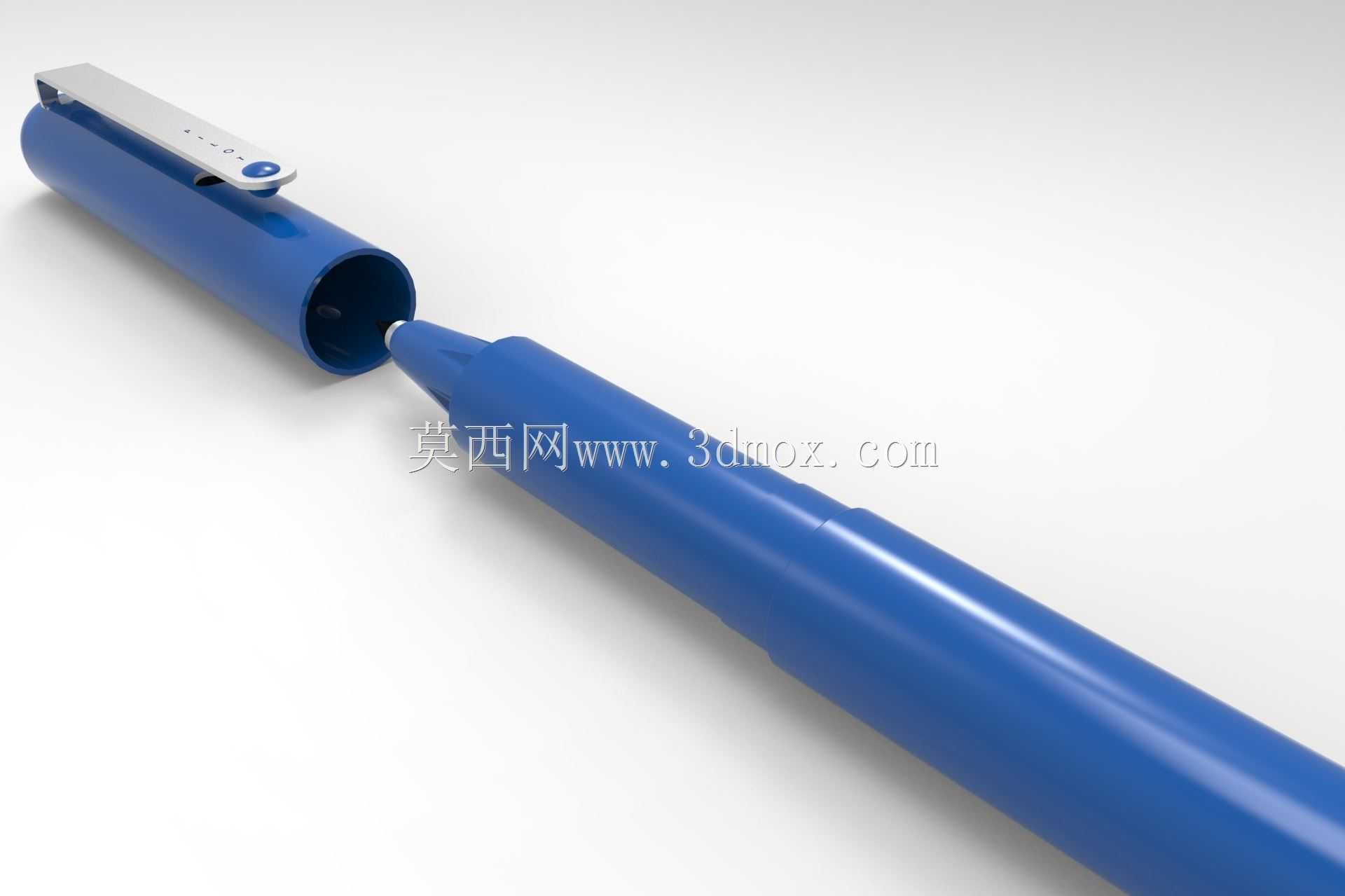

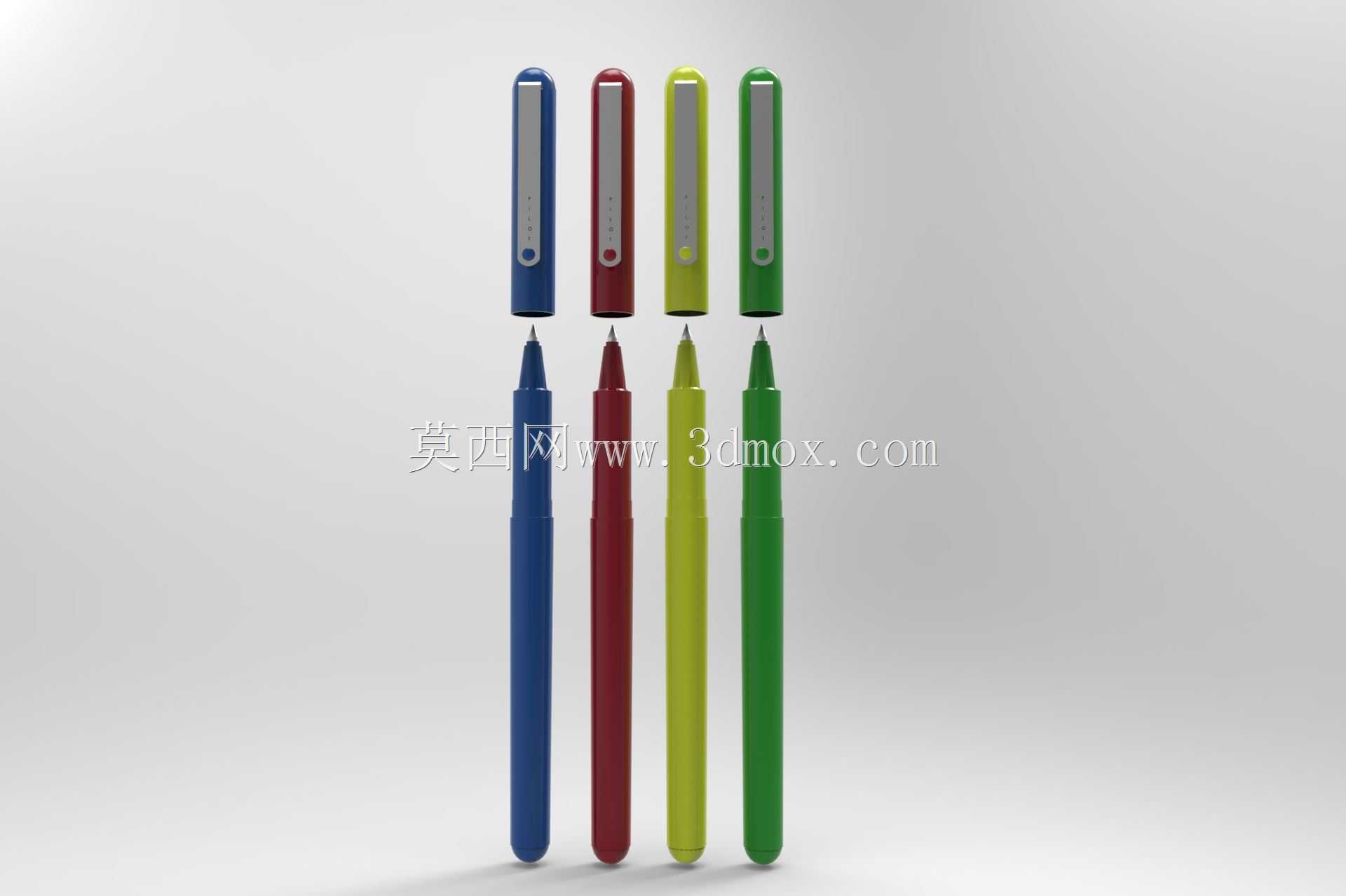

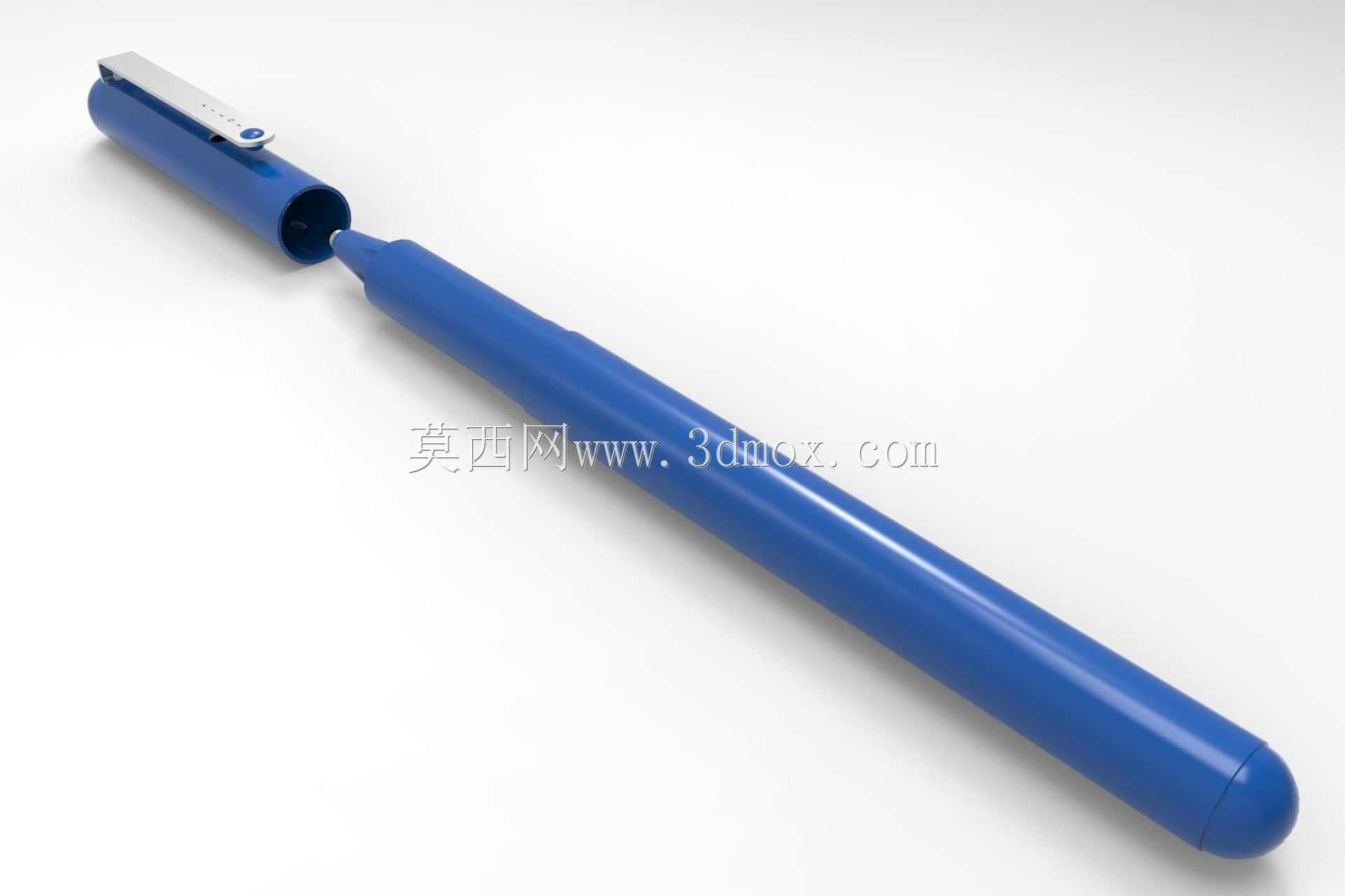

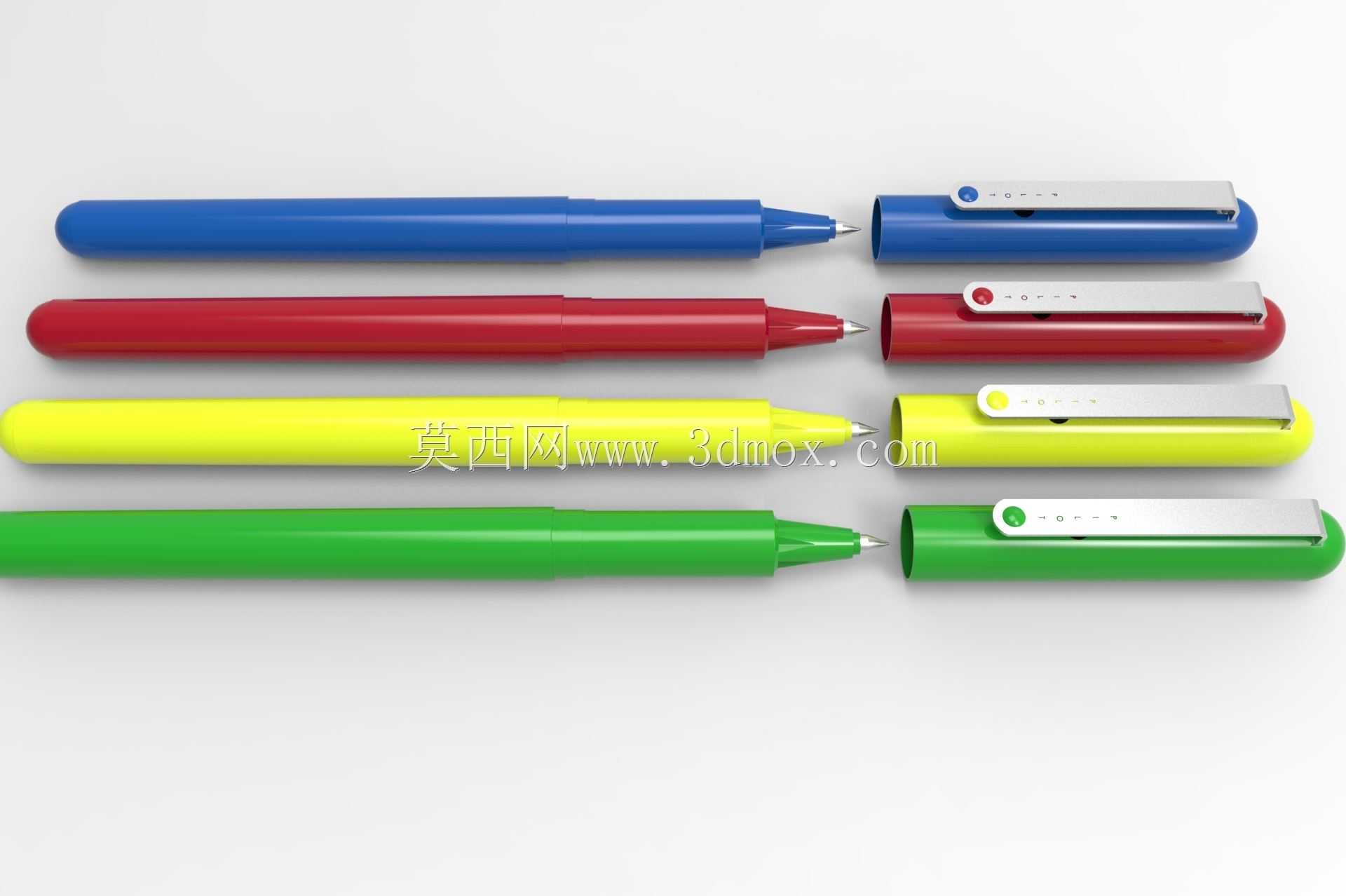

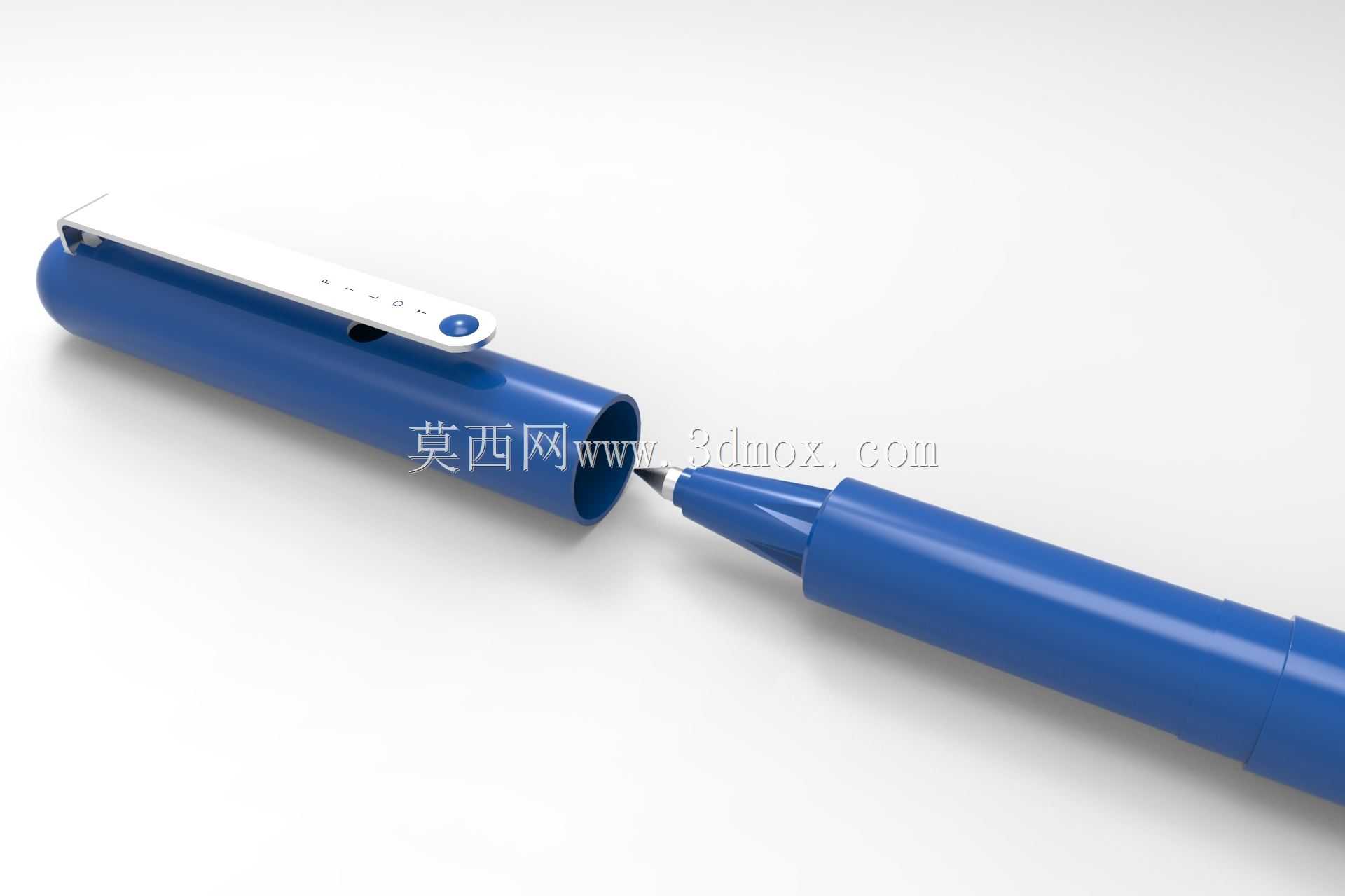

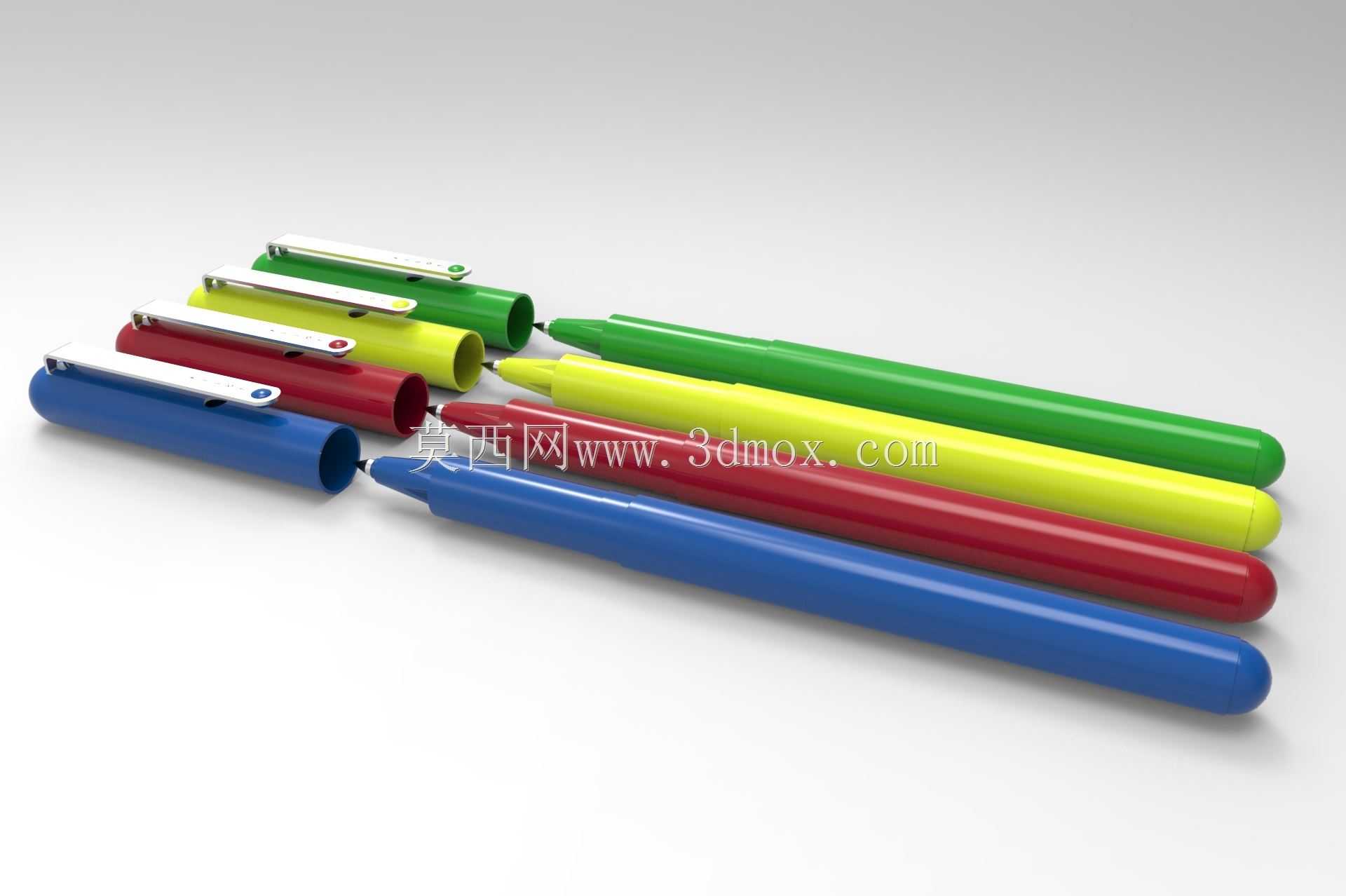

　　指示端的设计没有采用尖锐的硬质端头，而是做了R2的圆角过渡，一方面是避免指示时戳伤演示板、设备漆面，另一方面也能在手持做指示动作时，端头不会剐蹭衣物或者工装口袋。笔身的配色做了四色区分，分别对应不同的使用场景分类需求，比如生产现场可以用不同颜色的笔对应不同的巡检班组、不同的设备点检类型，办公场景下也可以对应不同的文件批注优先级，笔身外壳采用ABS注塑成型，壁厚控制在1.2mm，既保证笔身的抗摔强度，从1.2m高度自由跌落至水泥地面不会出现壳体开裂，也能控制整体重量在12g以内，长时间手持书写或者举持做指示动作不会产生手部疲劳。

　　内部的笔芯安装腔做了同轴度定位结构，笔芯装入后笔尖与笔身头部的导向孔同轴度公差控制在0.1mm以内，避免出芯后笔尖偏斜导致书写断墨、刮纸的问题，笔身头部的笔尖出口处做了内锥面导向，笔芯伸缩过程中不会出现卡滞，尾端的按动结构采用常规的棘轮旋转定位机构，零件数量控制在6件以内，装配时可以通过笔身尾端的开口直接压入装配，不需要额外的超声焊接或者螺丝连接，大幅提升装配效率，也降低后续笔芯更换的难度，用户只需要拔出尾端的按动帽就可以直接更换通用规格的中性笔芯，不需要借助额外工具。

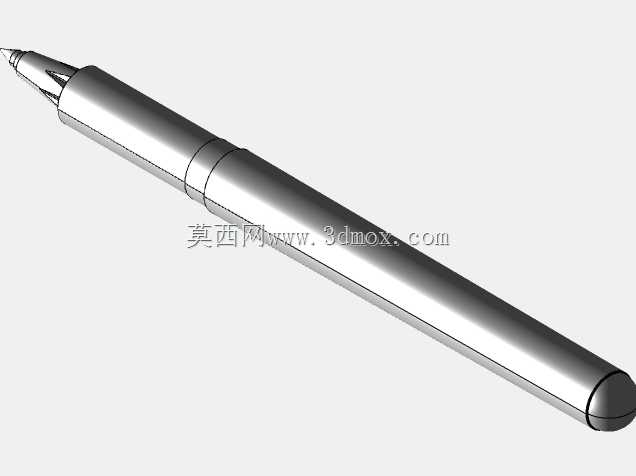

　　建模过程中需要重点关注笔身各段的配合公差，笔身上下壳体的配合止口做0.05mm的间隙配合，止口深度设置为3mm，保证装配后笔身外表面没有明显的阶差，合模线位置设置在笔身的握持盲区，也就是笔身两侧的分型位置，后续做表面处理时可以将合模线打磨至与壳体表面齐平，不会影响握持手感。笔身表面的标识区域预留了10mm×20mm的平面位置，方便后续丝印品牌标识或者场景分类标识，不会因为笔身的圆弧曲面导致丝印图案变形。另外在笔身内部设置了两条纵向的加强筋，沿着笔芯安装腔的两侧分布，筋厚0.8mm，既可以提升笔身的抗弯折强度，也能对笔芯起到径向定位作用，避免笔芯在笔身内部晃动产生异响。

　　从实际使用的边界条件来看，这款笔可以适配-10℃到50℃的使用环境，壳体材料不会因为低温变脆，也不会因为高温出现形变，适配绝大多数室内办公、户外现场作业的使用场景，笔身的整体结构没有易脱落的小零件，在无尘车间、精密装配现场使用时，也不会因为零件脱落造成产品污染风险，完全符合工业现场、办公教学多场景的使用要求。
