人体工学偏心插销扶手夹钳结构设计

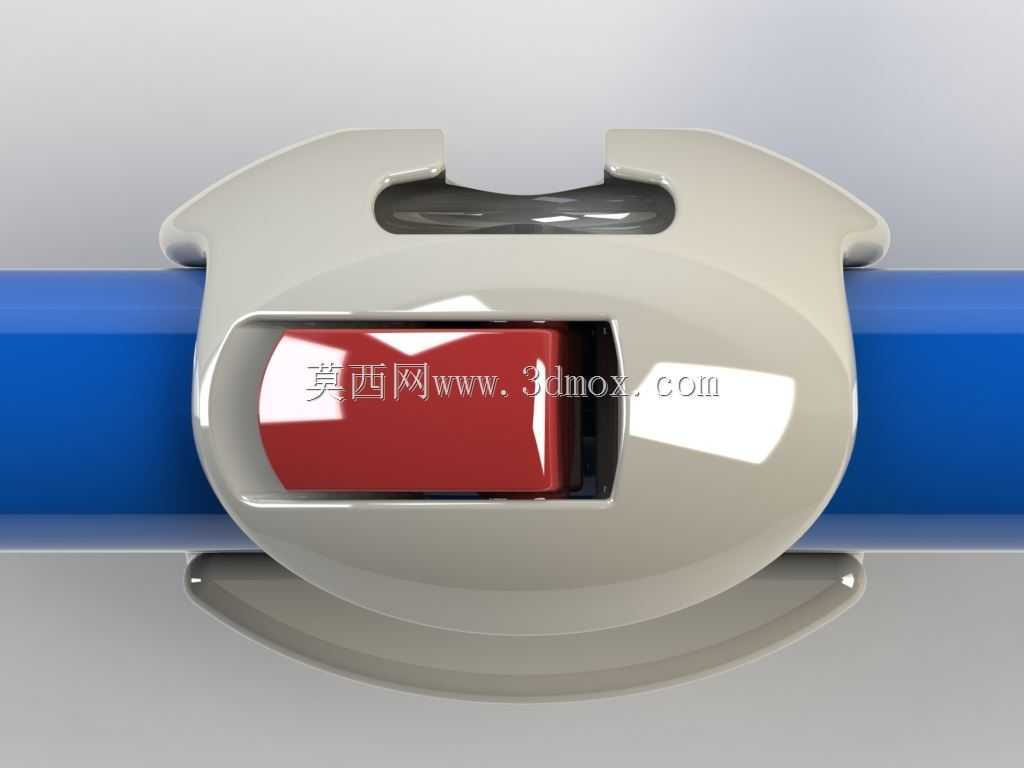

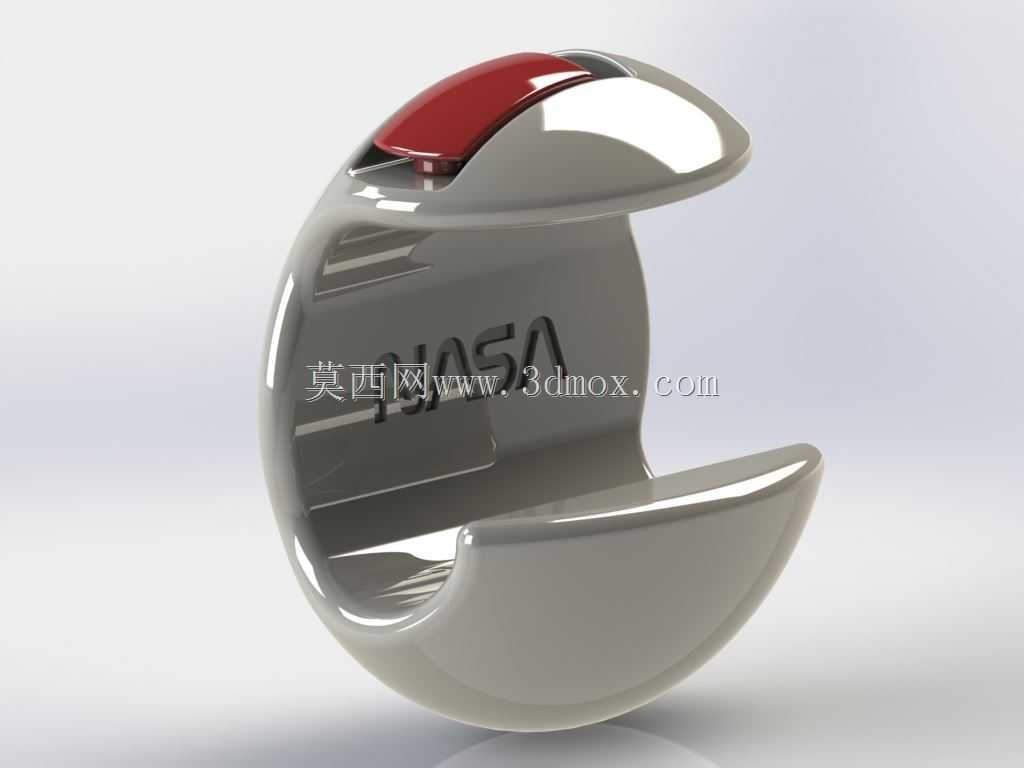

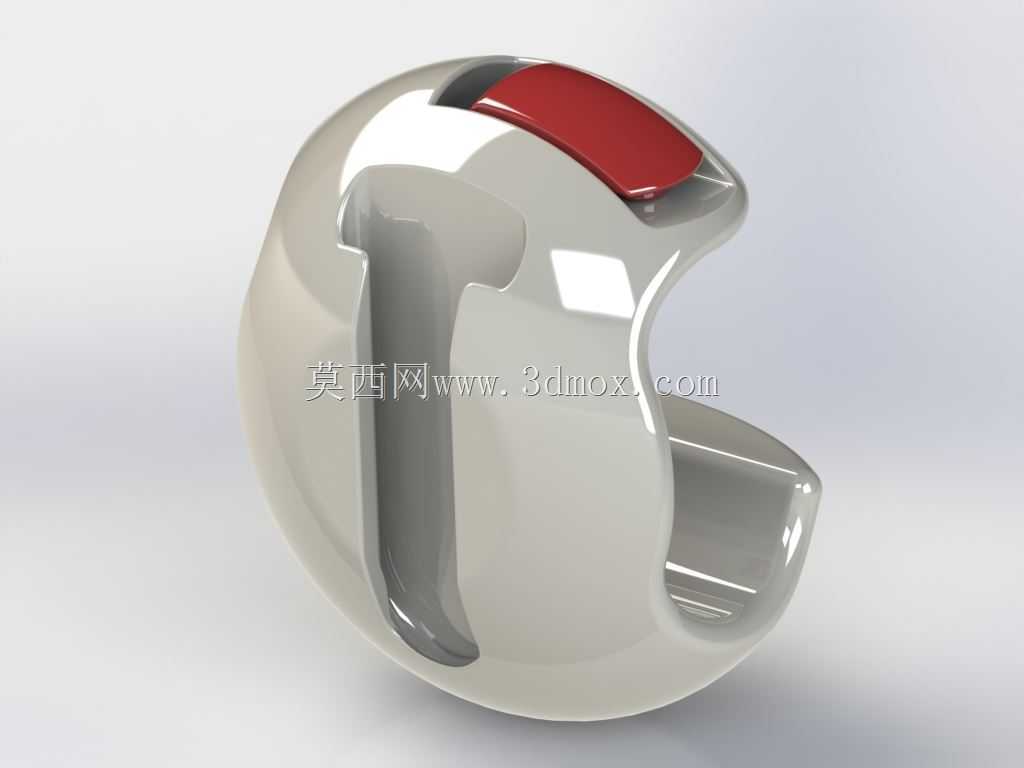

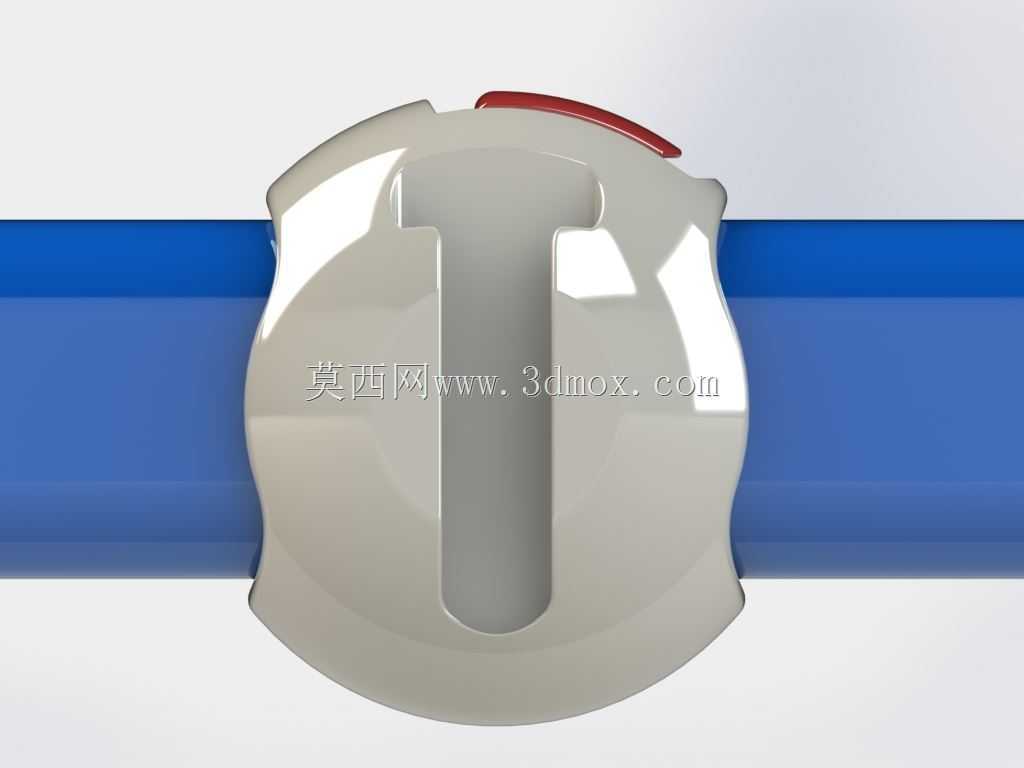

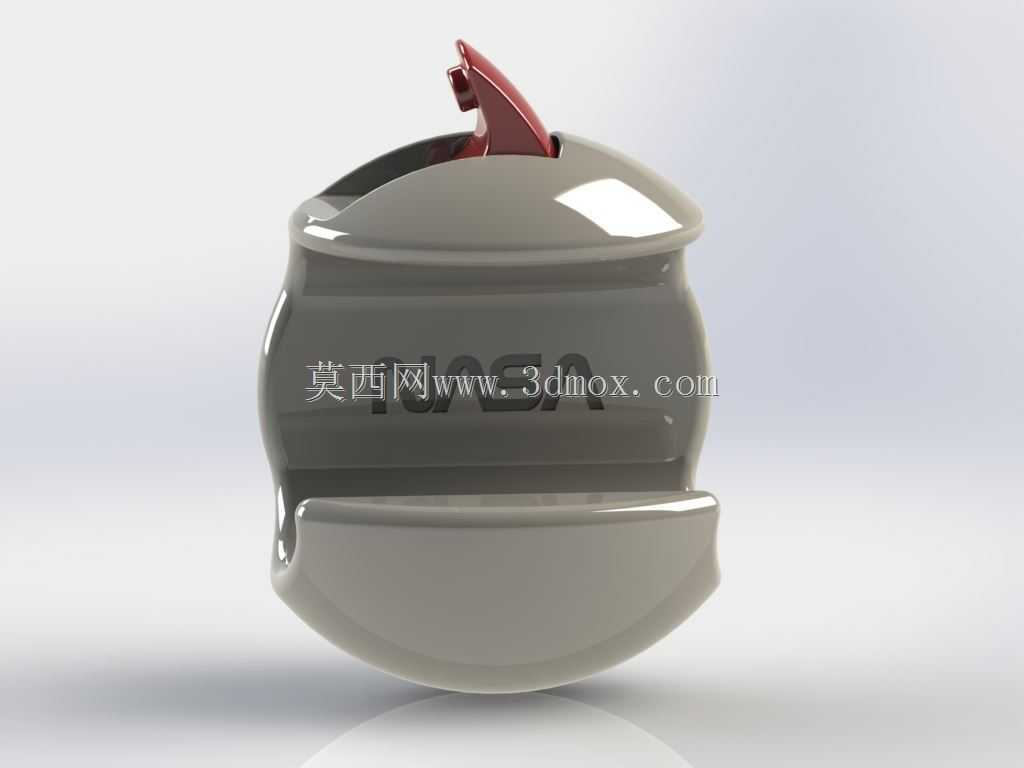

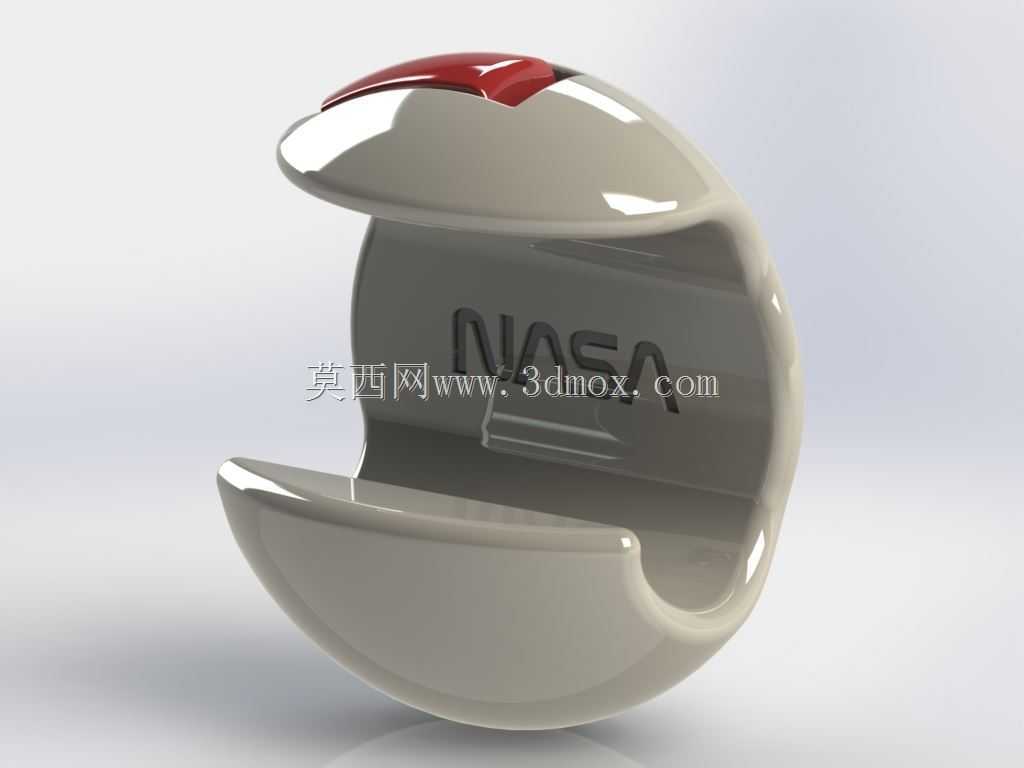

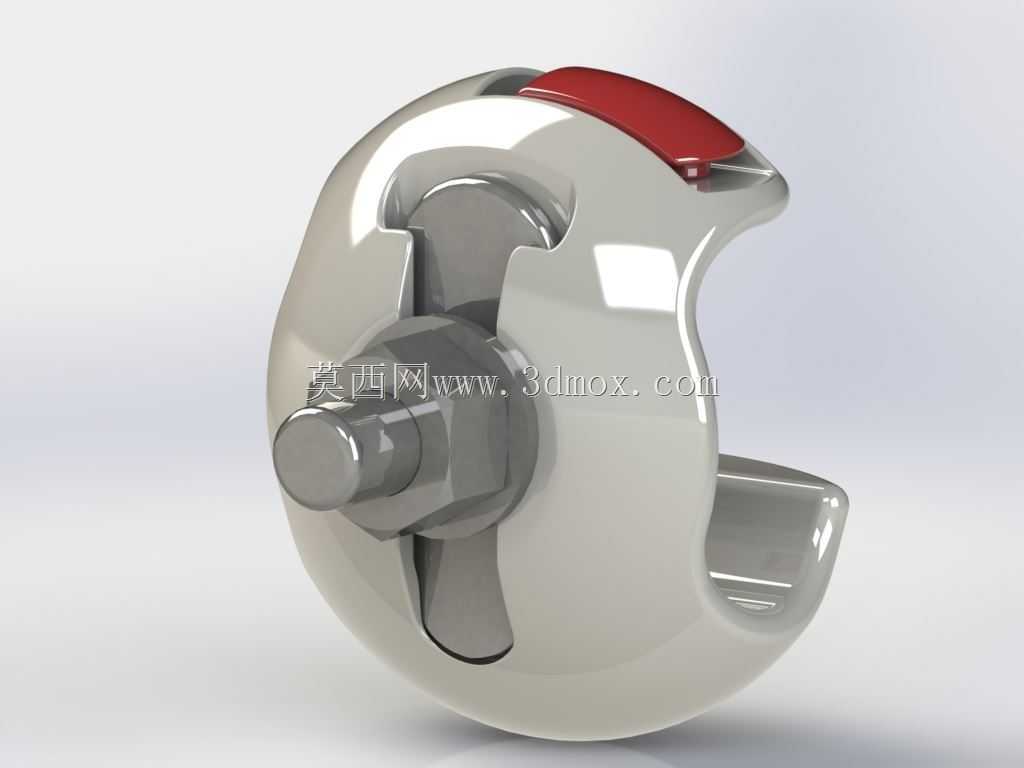

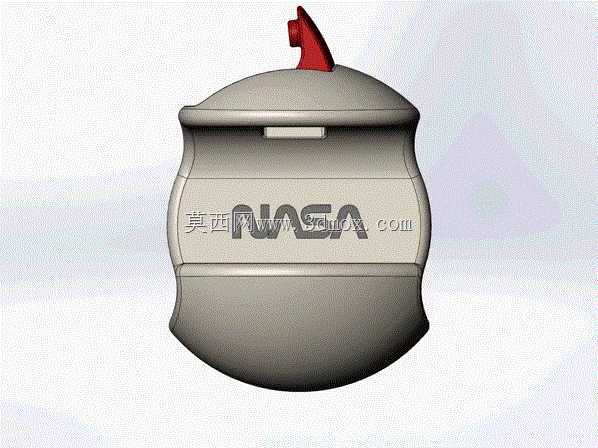

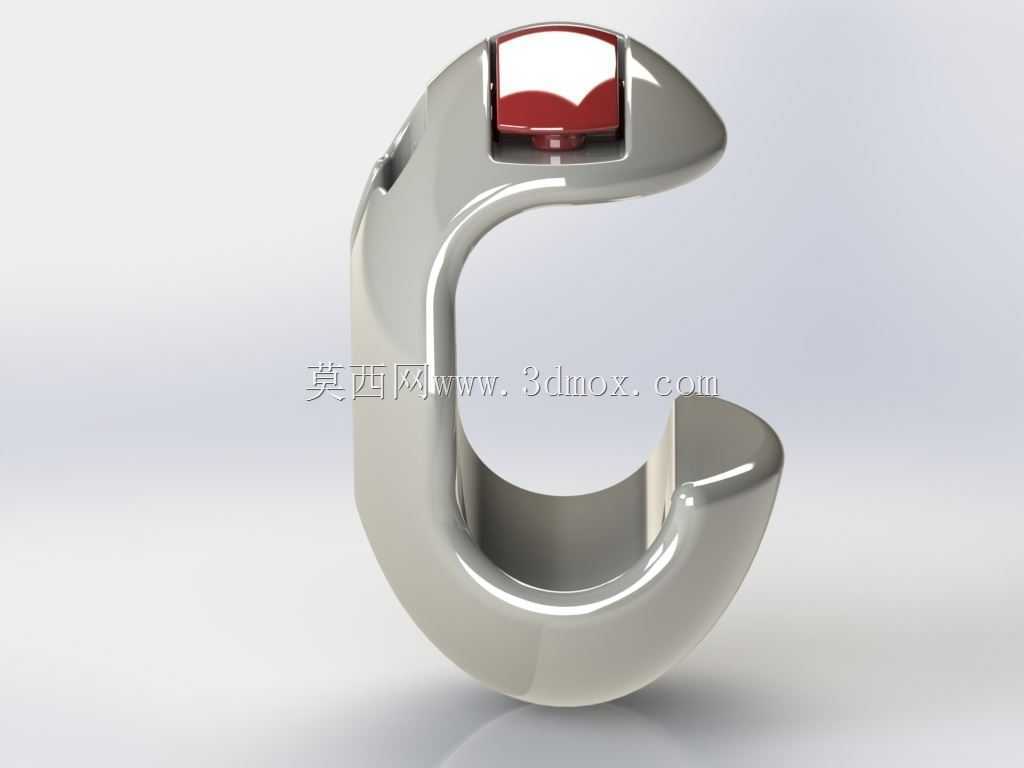

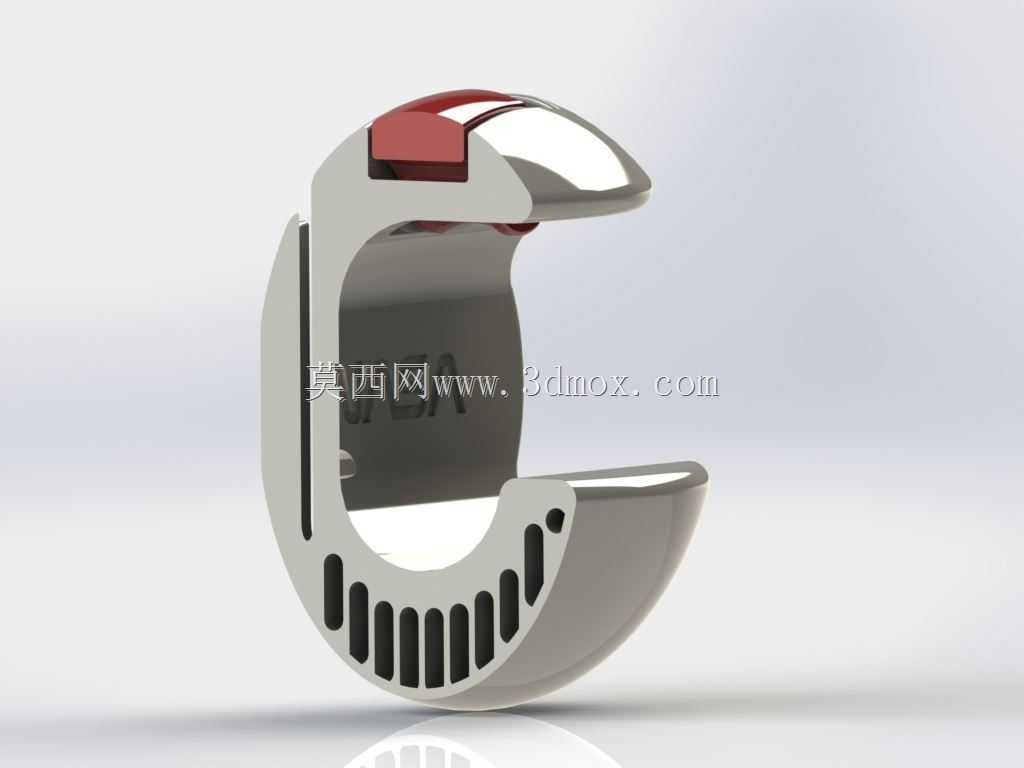

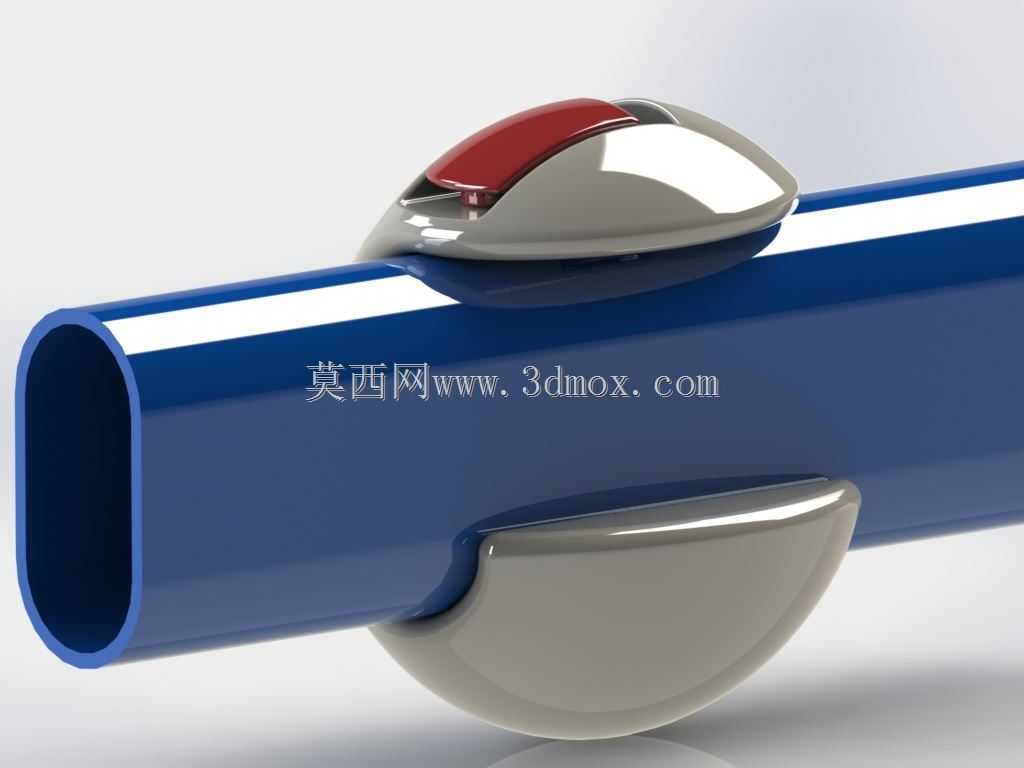

这款偏心插销式扶手夹钳，最初的设计出发点是解决狭小安装空间内的单手操作需求，在轨道交通车厢扶手加装、工业设备操作工位辅助扶手固定、户外便携装备杆件连接这类场景中，操作人员往往需要一手扶住待固定杆件、另一手完成锁紧动作，传统螺栓锁紧或普通夹钳需要双手配合拧动紧固件，在高空作业、狭窄工位操作时存在明显的操作局限。设计时将偏心锁紧结构与夹钳本体做了一体化整合，插销部分采用偏心轮廓，插入安装孔后仅需单次扳动顶部的扳扣即可完成锁紧，全程无需额外工具，单手即可完成全部安装动作，锁紧后夹钳与杆件的接触面上做了微齿防滑处理，配合偏心结构的自锁特性，可承受沿杆件轴向的推拉载荷与径向的晃动载荷，不会出现上下滑动夹不牢的问题。从安装边界来看，夹钳整体采用圆润的类苹果形轮廓，没有突出的尖锐棱角，避免操作人员磕碰受伤，整体壁厚控制在均匀的2.5mm，适配直径22-25mm的标准圆管扶手，安装时仅需要在待固定的基座上加工一个直径8mm的插销孔即可，不需要额外加工螺纹孔或焊接固定座，对于后期加装改造的场景适配性极强。夹钳的开合行程做了限位设计，扳扣打开时插销的偏心部分完全缩回夹钳本体内，可直接套入杆件对准安装孔，扳动扳扣到锁紧位置时，偏心结构会带动插销产生2mm的轴向拉紧量，将夹钳本体牢牢压在基座表面，同时夹钳的抱合面会产生微量的弹性变形抱紧扶手圆管，实现双向固定。整个结构没有额外的零散配件，所有部件都集成在夹钳本体上，不需要现场组装配件，安装过程耗时不超过两秒，相比传统的U型螺栓固定夹，安装效率提升数倍，而且不会出现螺栓松动脱落的隐患。材料选用上适配常见的工程塑料注塑成型工艺，整体耗材量控制在27.7g左右，既满足结构强度要求，又控制了单件生产成本，表面可以做哑光或亮面处理，适配不同场景的外观需求，在公共设施加装、康复辅助器具固定、户外露营装备杆件连接等场景都有很高的适配性。设计过程中特意将偏心结构的锁紧力做了调校，既不会因为锁紧力过大导致扳动费力，也不会因为锁紧力不足导致受载后松脱，扳扣的操作角度设置在35度，符合人体手指扳动的舒适施力角度，长时间操作也不会产生手部疲劳，夹钳的外轮廓做了多段圆弧过渡，没有应力集中的尖角位置，注塑成型时不容易产生缩痕、翘曲等缺陷，量产良率更高。
