复古麦克风造型雾化器外观结构设计

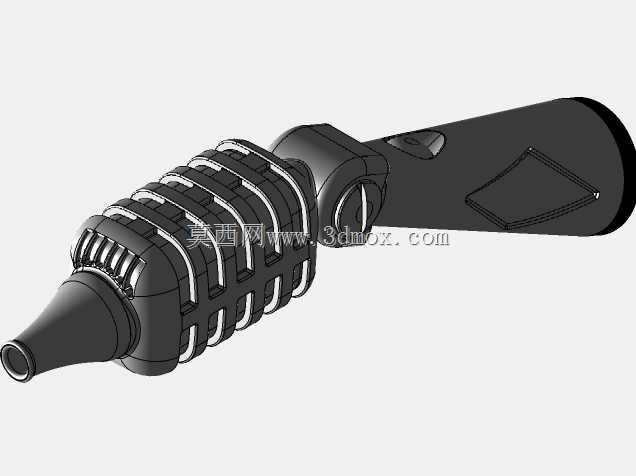

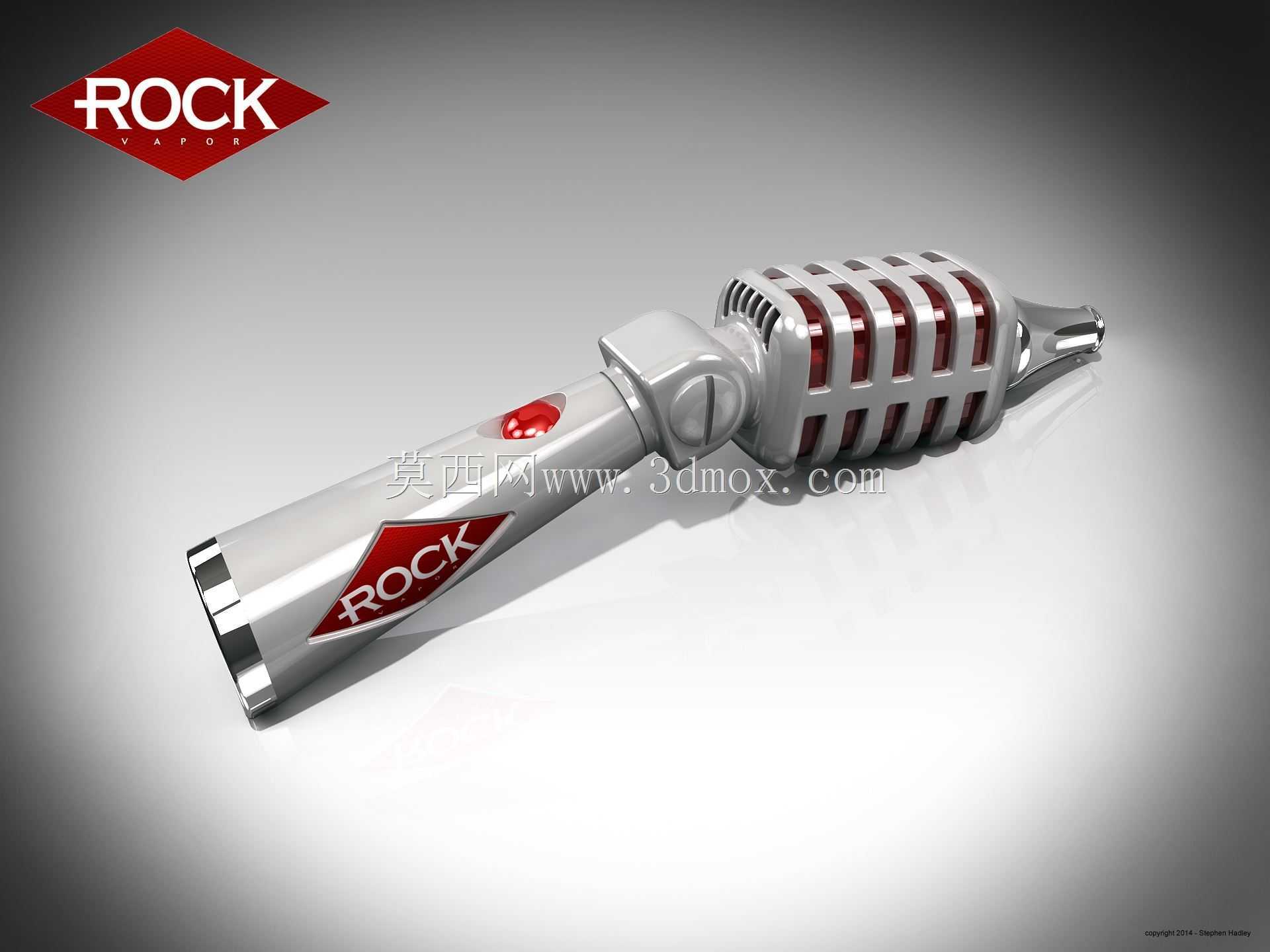

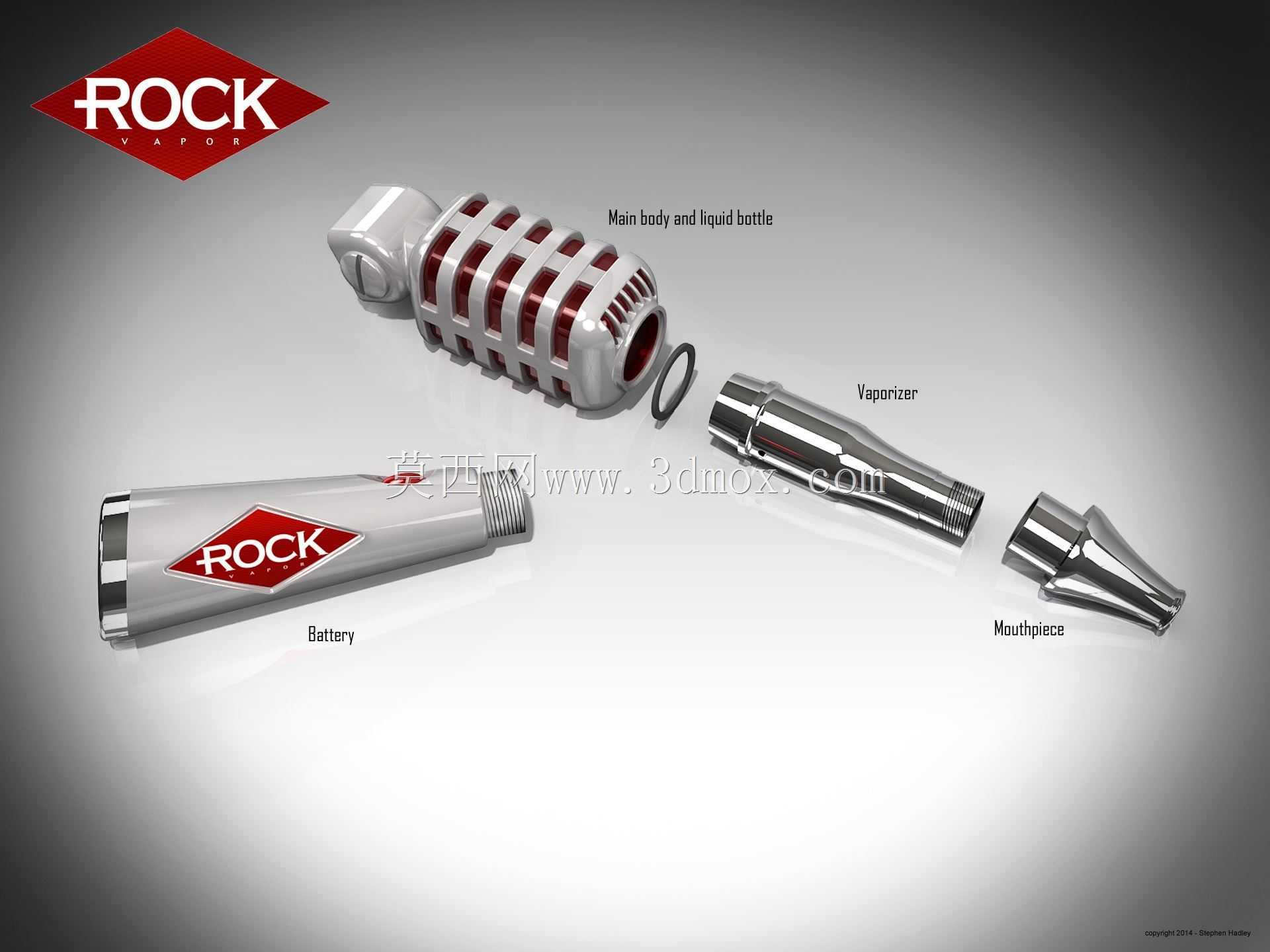

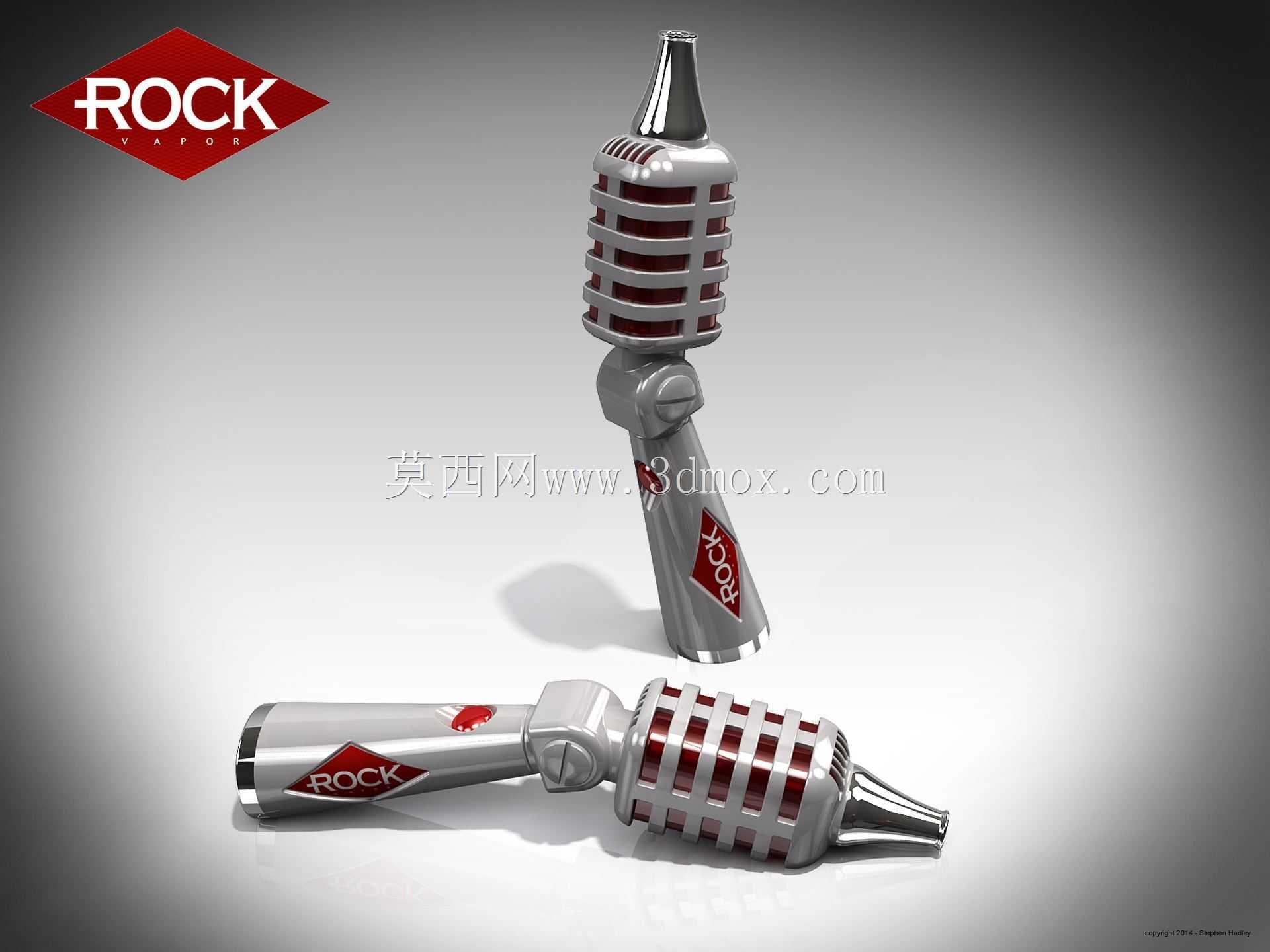

这款手持雾化设备的外观设计借鉴了经典动圈麦克风的复古造型，整体采用类话筒的长柄加网罩头部结构，适配手持握持的使用场景，日常携带与单手握持操作的尺寸边界控制在成年人手掌可完全包覆的范围，柄身直径控制在18-22mm区间，整体长度控制在110-130mm区间，不会出现握持时硌手或者重心偏移脱手的问题。设计上融合了摇滚文化视觉元素，在柄身与头部衔接位置、柄身尾部分别设置菱形ROCK标识装饰区，头部采用多道横向格栅加红色透明内衬的结构，既还原了老式麦克风的金属格栅质感，也预留了雾化仓的可视化窗口，无需拆解设备即可观察内部树脂耗材的剩余容量。结构层面采用铝塑结合的设计思路，外部装饰件可选用电镀ABS材质模拟金属镀铬质感，降低整体重量的同时控制加工成本，内部储油仓采用透明红色食品级塑胶材质，既满足可视化需求，也能阻隔部分紫外线减缓耗材变质。按键设置在柄身靠近头部的侧面位置，凸起高度控制在1.5-2mm，单手握持时拇指可自然触碰操作，不会出现误触的问题，按键周边做了一圈下沉式边界，方便盲操作时快速定位。瓶身也就是雾化仓部分与柄身采用螺纹旋接结构，密封胶圈的安装槽位预留0.8mm的压缩量，保证日常放置与携带时不会出现漏液问题，注油口设置在雾化仓尾部，采用硅胶塞密封，无需完全拆解仓体即可完成耗材补充。需要注意的是该设计目前为概念验证阶段的外观结构方案，若要投入实际量产，需要根据所选加工工艺调整拔模斜度，塑胶件的壁厚控制在1.2-1.8mm区间避免注塑出现缩痕，电镀件的表面粗糙度需要控制在Ra0.8以下保证电镀层附着力，不同材质拼接位置的间隙预留0.1mm的装配公差，避免温度变化导致的形变卡滞。头部格栅结构的缝隙宽度控制在1.2mm，既保证外观的通透感，也能避免日常使用时异物进入内部损坏雾化芯，格栅的筋位厚度控制在1mm，保证结构强度的同时不会出现注塑填充不满的问题。整体重心设计偏向柄身尾部，握持时不会出现头重脚轻的情况，长时间手持使用也不易产生疲劳感。
