博克斯Stax紧凑型工作站机箱外观结构设计

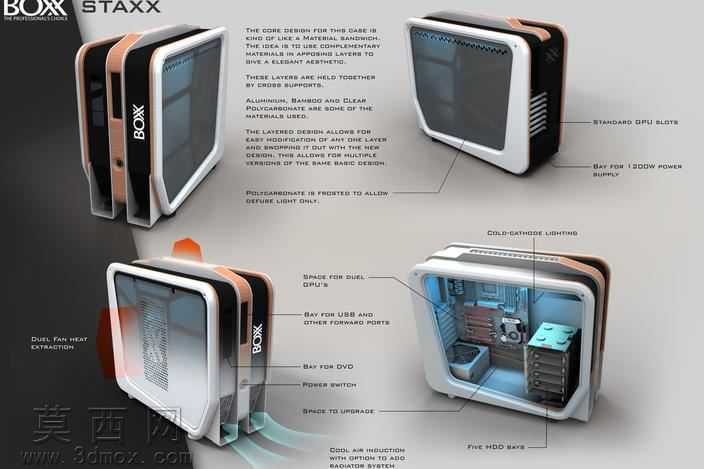

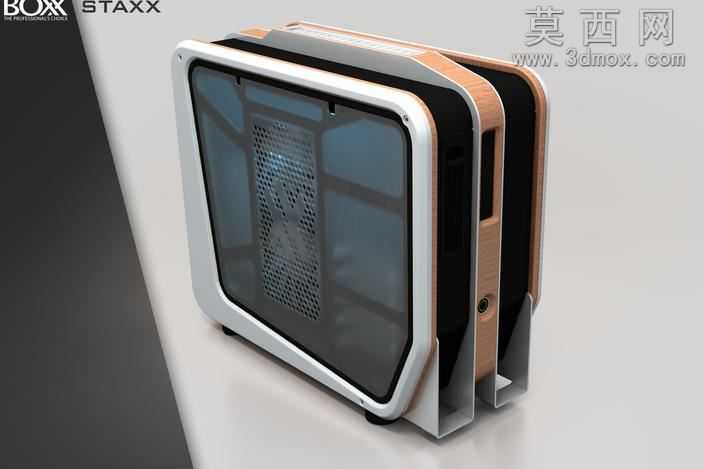

本作品为紧凑型工作站机箱的三维设计方案，建模阶段通过参数化建模方式精准还原机箱整体轮廓与各功能分区尺寸，整体采用层叠式模块化结构设计，将机箱主体划分为核心硬件容纳区、前置接口区、散热风道区、灯光装饰区四个独立功能模块，各模块通过标准化卡扣结构实现组合装配，既保证了整体结构的紧凑性，也为后续硬件升级维护预留了充足操作空间。渲染阶段采用写实级材质表现方案，机箱外框使用磨砂质感的铝合金材质，搭配半透明聚碳酸酯侧板与竹质装饰条，不同材质的粗糙度、反射率参数经过反复调试，既还原了金属材质的冷峻质感，也通过半透明侧板实现内部硬件结构的半遮半露展示效果，竹质装饰条的温润质感中和了工业产品的冷硬感，让整体外观更具设计辨识度。结构设计上充分考虑工作站级硬件的散热需求，机箱侧面预留标准GPU插槽位，底部设置双风扇进风区，背部预留120mm冷排安装位，形成贯穿式散热风道，同时内部预留双GPU安装空间、USB及其他前置接口安装位、DVD光驱位、电源开关位、多硬盘升级位，可满足工作站级别的多硬件扩展需求，冷阴极灯光条的预留设计也为机箱增添了个性化装饰属性。设计思路上打破传统工作站机箱笨重方正的刻板印象，将消费级数码产品的时尚外观设计语言与专业工作站的硬件承载能力相结合，在保证内部硬件安装空间充足的前提下尽可能压缩整机体积，层叠式的外观设计让机箱在不同摆放角度下都能呈现出富有层次的视觉效果，边角处的圆弧过渡处理也避免了尖锐棱角带来的生硬感，整体兼顾了专业工作站的实用性与桌面数码产品的美观性，适配现代办公桌面的摆放场景。
