三旋翼涵道式小型无人机结构设计

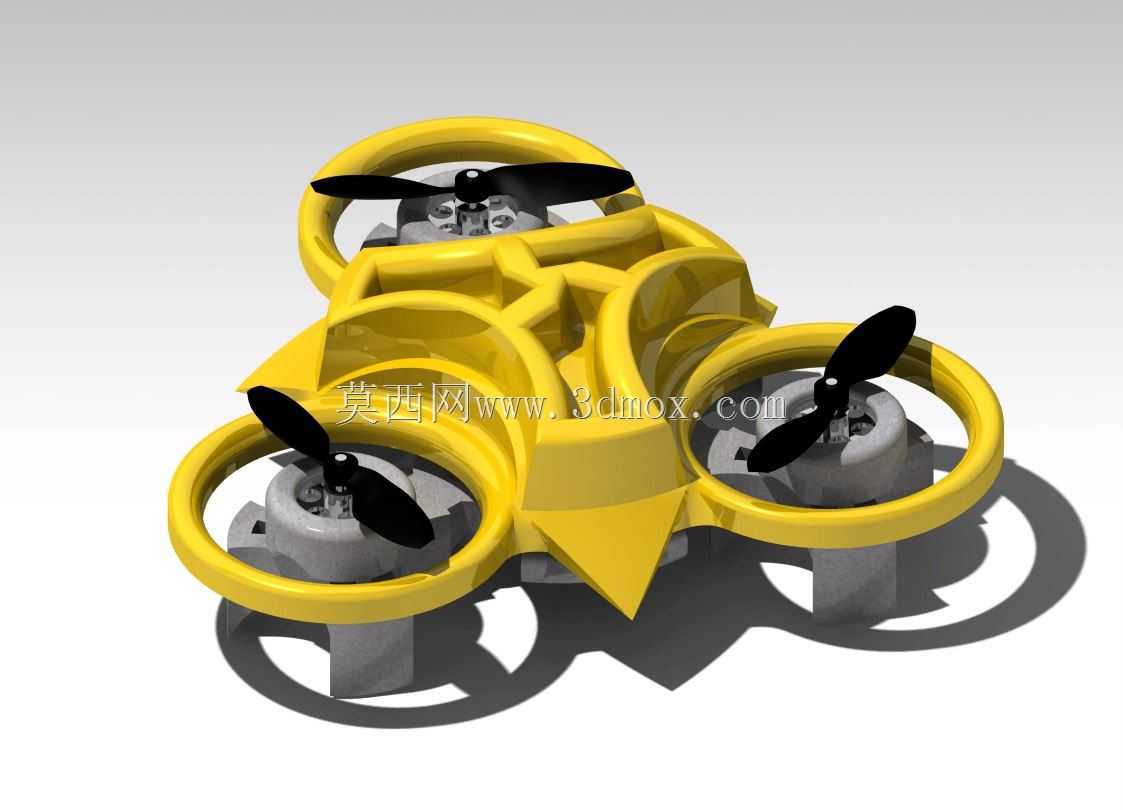

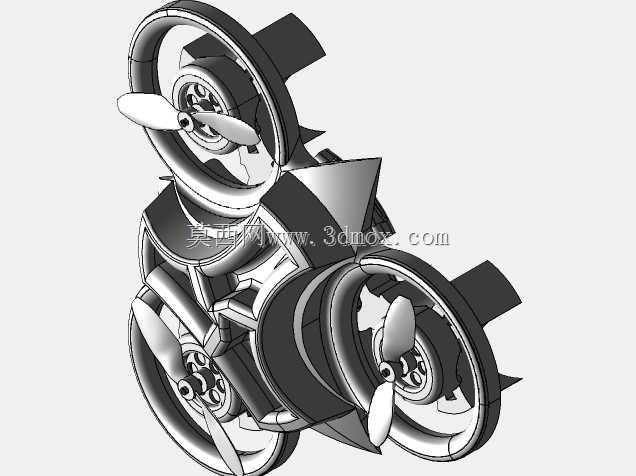

这款三旋翼涵道式小型飞行器，在结构设计阶段就充分考虑了室内近距飞行、青少年科教演示、桌面级航模把玩的实际使用场景，区别于常规四轴航拍无人机的设计逻辑，整体采用三角对称布局，三个旋翼单元沿中心机体呈120度均匀分布，从根源上降低了结构复杂度，减少了一套动力与电控单元的装配空间需求。每个旋翼外围都设置了一体式环形涵道保护圈，涵道壁与中心机体采用一体化流线型过渡结构，没有突兀的外露机臂，既可以在飞行碰撞时阻隔桨叶接触外界物体，避免桨叶断裂或者划伤操作人员，也能通过涵道的引流作用提升旋翼的气动效率，降低同等推力下的动力损耗。机体中心区域为核心安装舱，预留了飞控板、微型电池、信号接收模块的安装位，安装边界按照常规微型航模电控件的通用尺寸设计，舱体内部设置了定位筋位与卡扣结构，无需额外螺丝即可完成核心电控组件的固定，装配效率更高，也方便后期维护更换配件。三个旋翼的动力座与涵道为一体式结构，电机安装位的同轴度公差控制在0.1mm以内，保证桨叶转动时的动平衡表现，减少飞行过程中的机体震动。整机外形轮廓的最大外接圆直径控制在120mm范围内，整体高度不超过35mm，属于掌心级尺寸，既可以满足室内狭小空间的飞行操作需求，也适配桌面级FDM3D打印机的成型尺寸，无需拆分零件即可一次性打印出主体结构，打印完成后仅需压入电机、安装桨叶即可完成整机装配。设计过程中针对重心位置做了反复校核，将电池安装位设置在机体中心正下方，保证三个旋翼的负载分配均匀，飞行姿态控制更稳定，涵道外圈的厚度设置为2mm，既保证了结构抗冲击强度，也不会额外增加过多飞行重量。机体表面的流线型导流结构，能够在飞行过程中引导气流沿机体表面平顺流过，减少乱流对飞行姿态的干扰，三个涵道之间的连接结构采用三角加强筋布局，在降低结构重量的同时保证了整体刚性，即使从1.5米高度自由落体坠落，也不会出现结构断裂的问题。这款飞行器除了作为休闲玩具使用外，还可以作为高校无人机专业的教学演示模型，帮助学生理解三旋翼飞行器的动力分配逻辑、涵道气动原理以及小型飞行器的结构设计要点，也可作为微型室内巡检设备的搭载平台，在涵道上方预留的扩展安装位可以加装微型摄像头或者环境传感器，完成狭小空间内的图像采集、环境参数检测等作业任务。
