适配3D打印的多用途折叠无人机机架结构

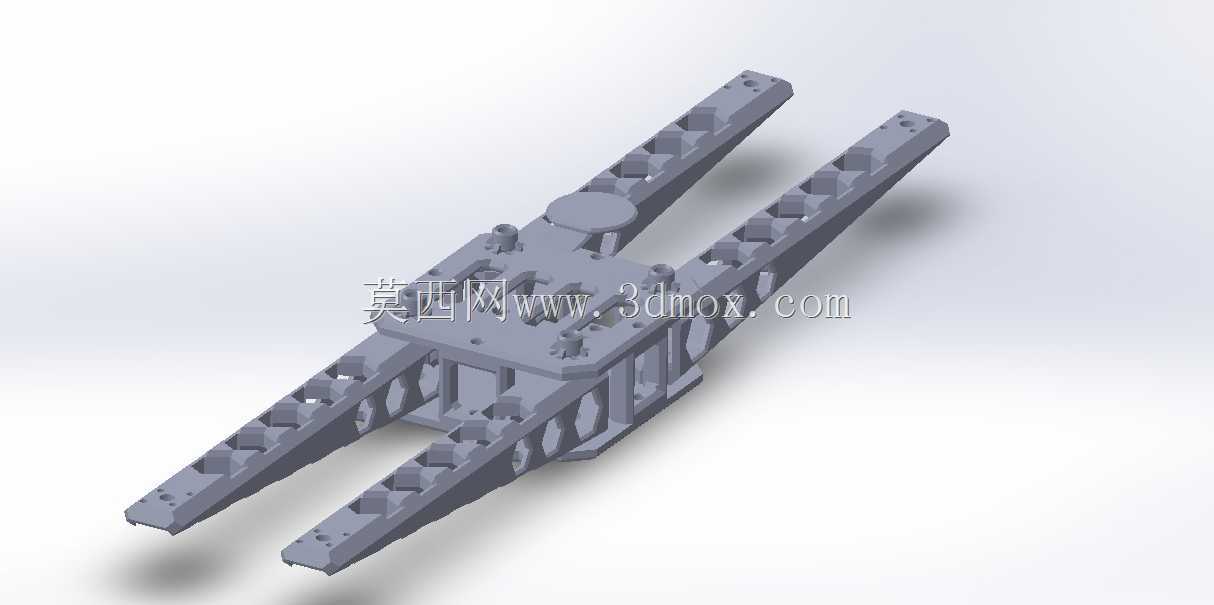

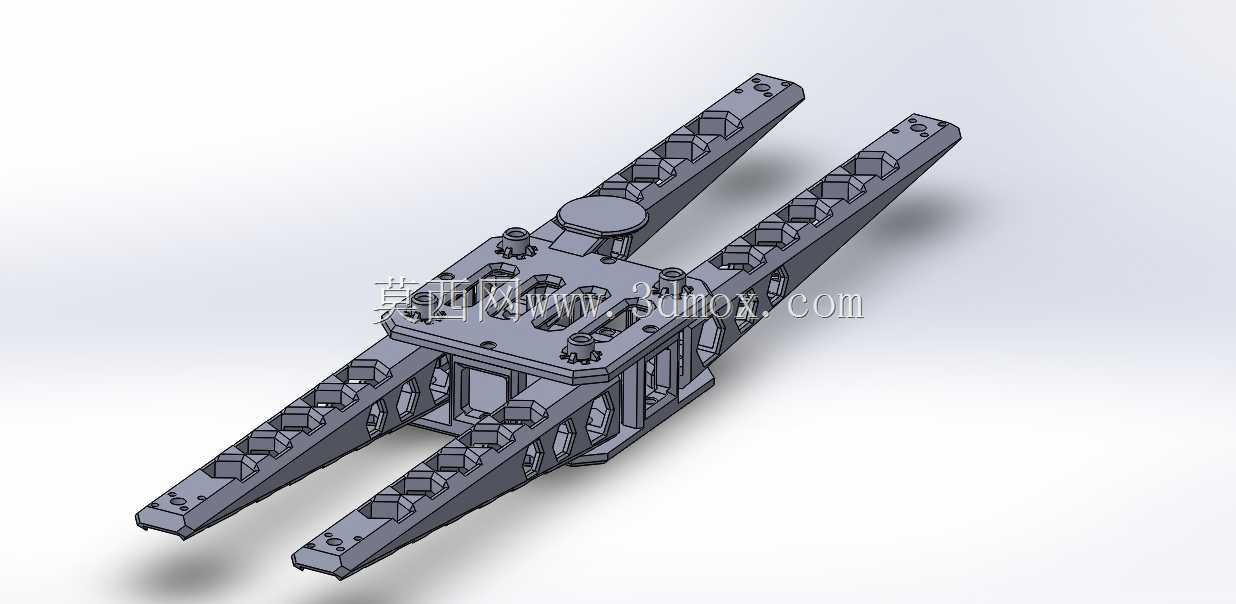

这款折叠机架的设计初衷，是面向个人航模爱好者、小型航拍作业团队以及高校无人机研发小组的快速试制需求，尤其适配桌面级FDM3D打印工艺的加工特性，无需复杂的开模流程，打印完成后仅需少量标准紧固件即可完成整机组装，大幅降低定制化无人机的试制周期与成本。从结构布局来看，机架采用双长悬臂折叠设计，机臂与中心主体采用一体化铰接预留结构，折叠后整体占用空间可缩减至展开状态的40%左右，能够轻松放入普通双肩包的隔层中，解决了传统固定翼或固定机架无人机外出携带不便的痛点，非常适合户外徒步航拍、野外管线巡检、小型活动现场跟拍等需要频繁转场的作业场景。

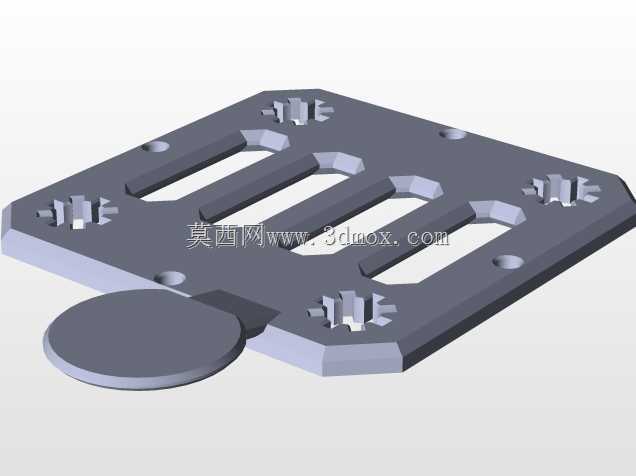

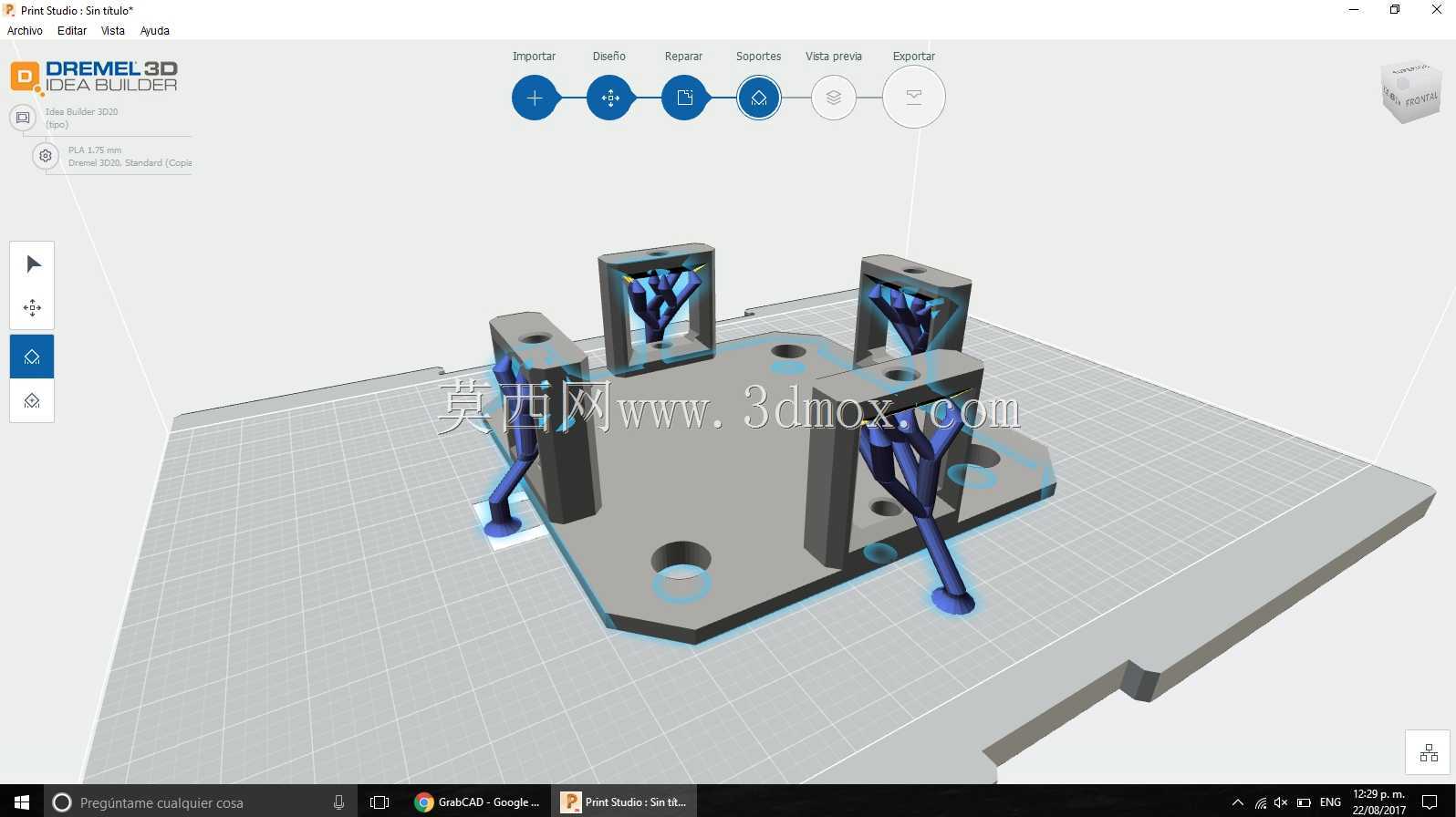

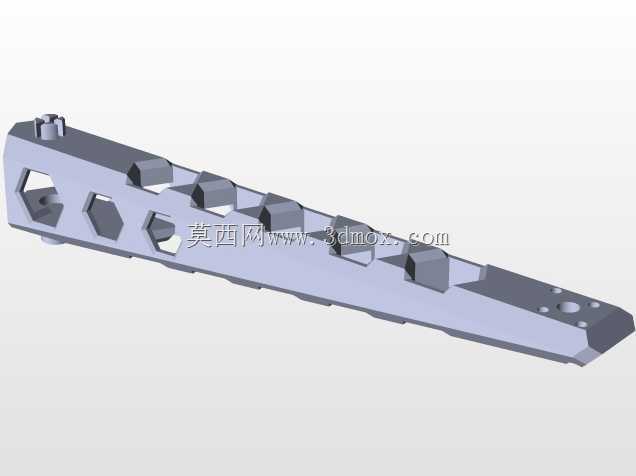

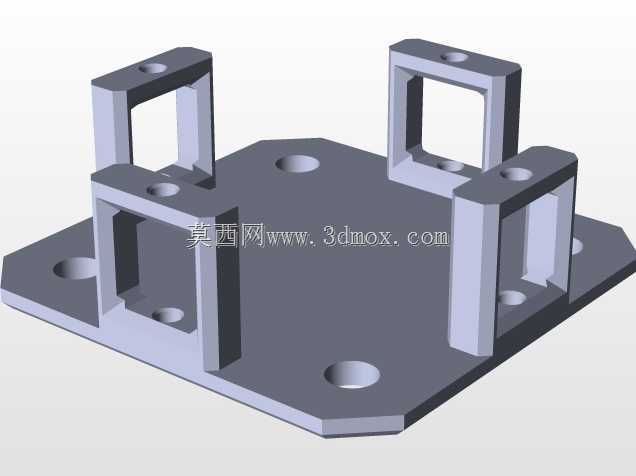

设计过程中针对3D打印的层间受力特性做了专项优化，机臂部位采用等距分布的镂空减重结构，在保证纵向抗弯强度满足飞行载荷要求的前提下，尽可能降低机架自身重量，预留的电机安装位适配主流22系列、23系列无刷电机的安装孔距，无需二次打孔即可直接固定。机架侧面统一预留直径5mm的螺钉安装孔位，既可以用来固定图传天线、接收机等外置航电设备，也能加装小型LED夜航灯、避障传感器等拓展配件，满足不同场景下的功能拓展需求。中心舱体上方专门预留了标准化的GPS模块安装平台，适配NAZA V2等主流飞控配套的GPS模块安装尺寸，平台表面做了平整化处理，能够保证GPS模块安装后处于水平状态，减少飞行过程中因安装倾斜带来的姿态解算误差，中心舱内部预留的走线槽能够规整布置电调、飞控、电池的连接线，避免飞行过程中线路晃动干扰传感器工作。

安装边界方面，机架展开后机臂末端的电机安装位中心距满足8寸、9寸螺旋桨的安全转动间隙，不会出现桨叶打臂的问题，中心舱底部预留了相机云台的安装孔位，能够搭载100g以内的小型运动相机或微型云台，满足入门级航拍的载荷需求。结构上所有的受力转角位置都做了圆角过渡处理，既能够减少3D打印过程中的应力集中问题，避免打印件出现翘曲变形，也能降低飞行坠机时的结构断裂风险，即使局部机臂出现损坏，也可以单独打印对应部件进行更换，无需整体报废机架。考虑到3D打印耗材的特性，结构壁厚统一设置为2mm，既能够保证PLA、PETG等常用耗材打印后的结构强度，也不会因为壁厚过大导致打印时间过长、耗材成本过高，铰接位置预留了0.2mm的装配间隙，打印完成后无需打磨即可直接实现顺畅的折叠转动，长期使用也不会出现卡滞问题。
