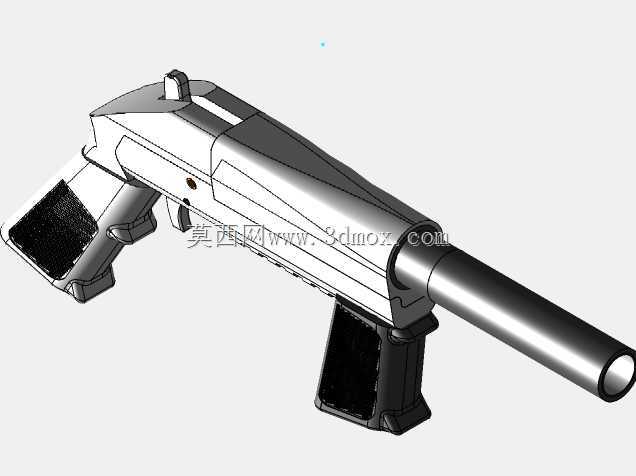

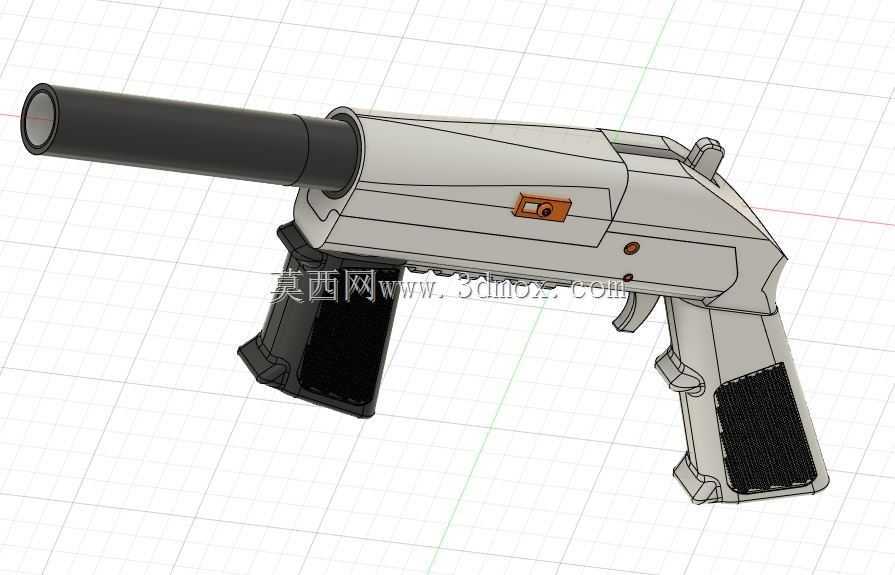

单管12G口径3D打印框架混合霰弹枪械结构

该结构针对民用DIY射击爱好者的非致命训练、休闲射击场景设计，核心采用单管12G口径滑膛枪管适配标准霰弹弹药，整体框架完全适配FDM熔融沉积3D打印工艺，无需复杂金属切削加工即可完成主体结构制作，大幅降低个人DIY枪械的制作门槛。从功能集成角度看，设计将枪管定位、击发发射、弹匣供弹、握持保险四大模块完全整合在一体化打印框架内，摒弃传统枪械多零件拼接的复杂装配逻辑，打印完成后仅需装入标准枪管、击针、弹簧等少量标准五金件即可完成组装，整体装配公差控制在0.2mm以内，保证各运动部件动作顺畅无卡滞。设计思路上优先考虑3D打印的工艺特性，所有框架结构均采用45度以内自支撑角度设计，无需额外添加打印支撑即可完成成型，避免支撑拆除带来的表面精度损失；受力集中的击发机座、枪管固定位采用网格填充加局部加厚的结构设计，在控制整体重量的前提下保证12G口径弹药击发时的结构强度，经反复迭代验证，框架壁厚设置为3.5mm时可承受常规鹿弹击发的膛压冲击，不会出现结构开裂问题。外形尺寸方面，整体长度控制在320mm，枪管外露长度140mm，握把夹角112度符合人体工程学握持角度，垂直握把处预留2mm深度的防滑纹理安装槽，可粘贴橡胶防滑垫提升射击握持稳定性；弹匣采用双排单进结构设计，容弹量5发，弹匣与握把采用分体式快拆结构，按压弹匣卡笋即可快速更换弹匣，安装边界上，枪管与框架的配合公差设置为H7/g6，保证枪管装配后同轴度误差不超过0.1mm，避免击发时出现弹丸偏斜问题；击发机构采用平移式击针设计，击针行程4mm，击针簧预压力设置为28N，保证可靠击发底火的同时避免出现击穿底火的问题。实际使用场景中，该结构可用于个人休闲射击运动、战术训练道具制作，也可作为枪械结构教学的具象化模型，帮助学习者直观理解霰弹枪的供弹、击发、闭锁逻辑；由于整体框架采用3D打印制作，使用者可根据自身手型大小调整握把尺寸、扳机行程等个性化参数，相比量产枪械拥有更高的定制自由度，同时所有非受力零件均采用一体化打印设计，总零件数量控制在12个以内，大幅降低装配难度，即使是缺乏机械装配经验的爱好者也可在半小时内完成整枪组装调试。
