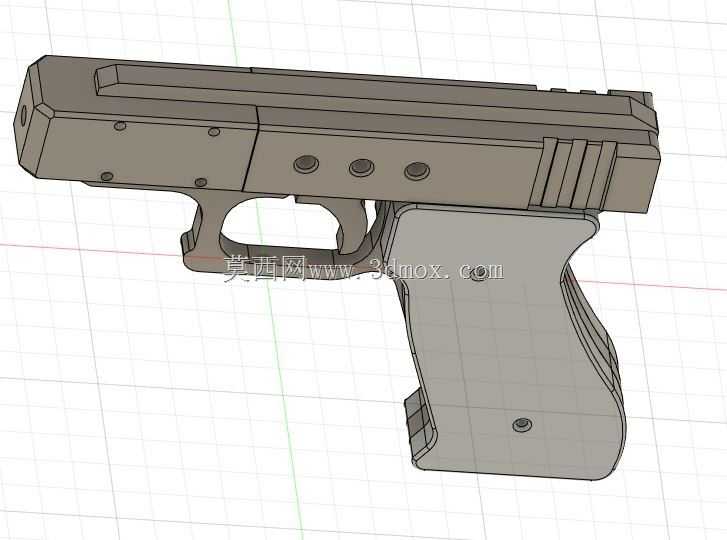

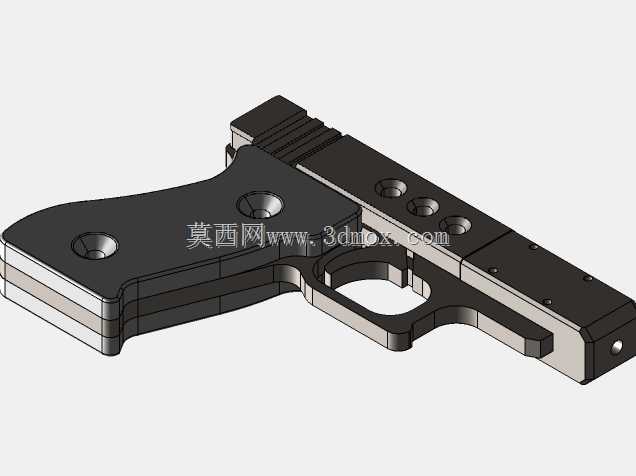

适用于3D打印的GB22手枪改进结构设计

　　这款GB22手枪的改进结构，核心定位是面向3D打印工艺的可制造性优化，区别于传统金属枪械的切削、冲压加工逻辑，整个结构在设计阶段就完全围绕FDM、光固化等主流民用3D打印的成型特性做调整，把原本需要金属件承担的受力、定位功能，通过结构加厚、受力路径重构、卡扣式装配替代螺纹紧固的方式，适配PLA、ABS、PETG等常见3D打印耗材的力学性能。

　　从实际应用场景来看，该结构主要服务于影视道具制作、战术推演教具、枪械结构科普展示、wargame运动非发射类道具这几个方向，完全规避了实弹发射的结构设计，所有腔体、受力部位的尺寸都做了非发射适配，避免被违规改造为发射器具的可能，同时保留了GB22手枪原本的外形辨识度与握持操作手感，在道具展示场景下能够还原真铁的操作逻辑，比如扳机的扣动行程、套筒的模拟滑动手感、弹匣的插拔定位，都做了对应的结构预留。

　　设计思路上，首先拆解了原版GB22的金属结构受力逻辑：原版金属件依靠材料本身的高强度，做了大量薄壁、镂空设计来减重，而3D打印塑料件的抗冲击、抗剪切强度远低于钢材，因此设计时把套筒座、握把片、扳机护圈这些核心受力件的壁厚从原版的1.2-1.5mm提升到了3-4mm，同时在受力集中的扳机转轴孔、握把握持受力区、套筒滑动导轨位置，做了内嵌式的加强筋布局，加强筋厚度1.5mm，间距8mm，既不会过度增加打印耗材用量，又能把局部受力均匀分散到整个构件平面，避免打印件出现层间开裂的问题。

　　装配逻辑上完全摒弃了原版的销钉、螺丝紧固方案，全部采用卡扣+定位槽的免紧固件装配设计，握把的左右两片通过周边的6组梯形卡扣做预固定，卡扣的过盈量控制在0.2mm，刚好适配3D打印的常规精度误差，不需要后期打磨就能卡紧，同时在扳机转轴、弹匣卡笋位置设计了一体化的转轴凸台，不需要额外加装金属销钉，打印完成后去除支撑就能直接组装，大幅降低了后处理的工作量。

　　外形尺寸与安装边界方面，整体长度控制在170mm，高度125mm，宽度28mm，和原版GB22的外形尺寸保持1:1还原，能够适配市面上通用的手枪快拔套、战术枪套等周边配件，不需要额外调整配件尺寸；套筒部分的滑动导轨做了0.3mm的间隙预留，考虑到3D打印件的表面粗糙度，这个间隙既能保证套筒滑动的顺畅度，又不会出现旷量过大的问题；握把的贴合角度按照人体工程学做了微调，握把片的弧度贴合成年男性手掌的自然握持曲线，虎口位置做了15度的倒角处理，避免握持时出现硌手的问题。

　　针对3D打印的成型特性，所有构件的悬空角度都控制在45度以内，除了扳机护圈内侧、弹匣仓内部少量位置需要添加易拆除的支撑外，其余部位都可以做到无支撑打印，大幅减少了支撑拆除后的打磨工作量；所有孔位都做了0.2mm的打印余量预留，打印完成后不需要额外扩孔就能满足装配要求，扳机的转动间隙预留0.25mm，既保证扣动时没有卡顿，又不会出现扳机晃动的问题。

　　结构上还预留了后期改装的空间，比如握把片位置预留了防滑纹粘贴的平面，套筒顶部预留了瞄准具安装的燕尾槽，用户可以根据自己的需求打印不同的瞄准具、握把防滑片等配件进行替换，整个结构的模块化程度很高，拆分后的单个构件最大尺寸不超过170mm，能够适配市面上绝大多数桌面级3D打印机的成型尺寸，不需要拆分打印再粘接，保证了构件的整体强度。

　　需要明确的是，该结构仅作为非发射类的模型、道具使用，所有涉及承压、发射的结构都做了封堵处理，枪管位置为实心结构，弹膛位置没有预留弹药容纳空间，从结构根源上杜绝了被改造为发射器具的可能，完全符合民用3D打印模型的安全规范，在科普场景下可以用来演示自由枪机式手枪的基本工作原理，帮助爱好者理解枪械的基本结构逻辑，同时不会带来安全隐患。
