丙烯酸挤出送料执行机构结构设计

这套挤出送料执行机构，主要面向桌面级熔融沉积成型设备的耗材输送场景，核心作用是将丝状丙烯酸类打印耗材稳定、精准地推送至加热熔融腔，配合运动轴系完成三维实体的逐层堆叠成型。从实际应用角度看，这类机构常安装在设备的运动滑台上，或是固定在机架远端通过导料管连接打印头，不同安装位置对机构的自重、送料阻力补偿能力有完全不同的要求，设计阶段需要提前匹配安装场景的负载边界。

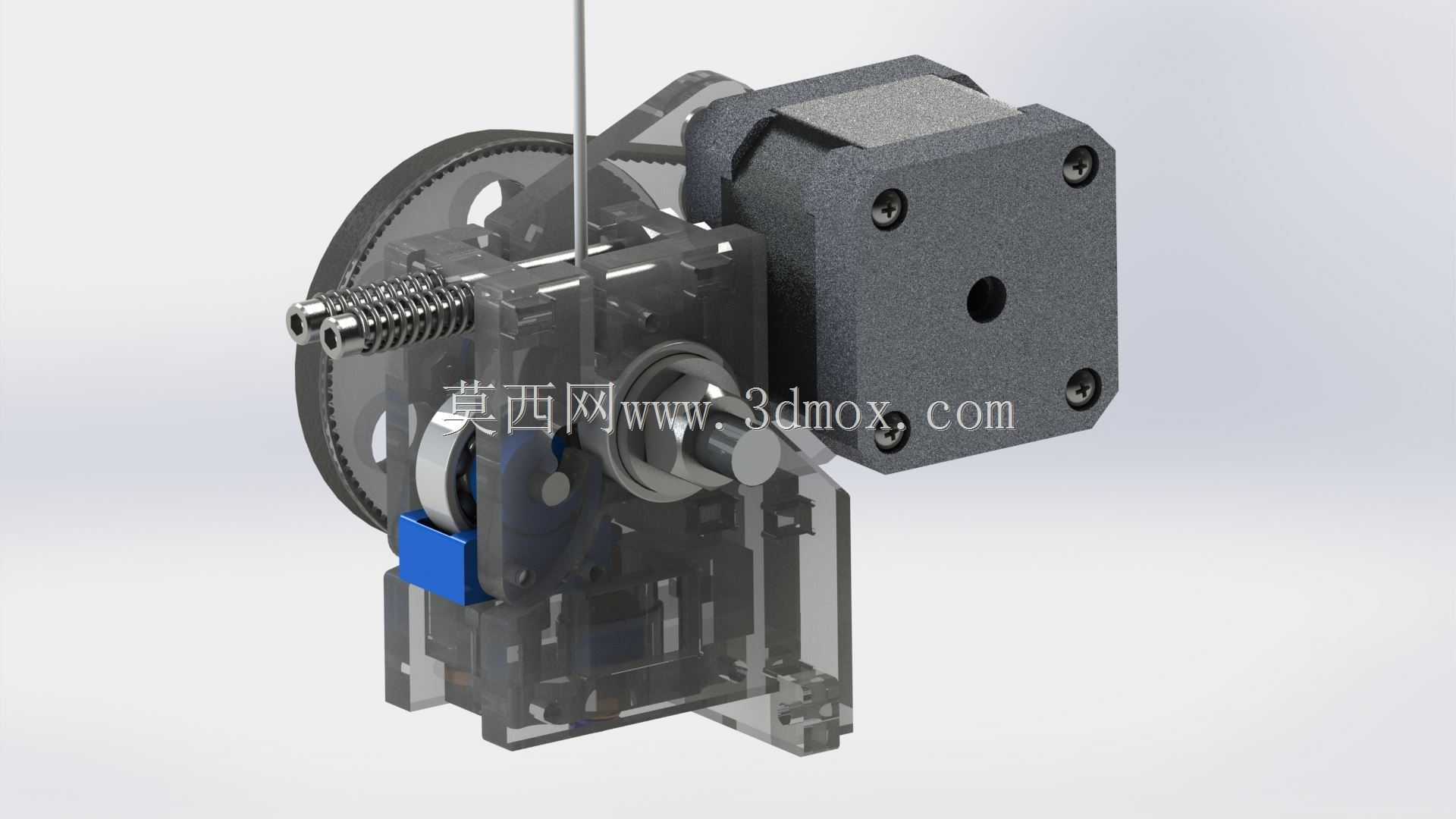

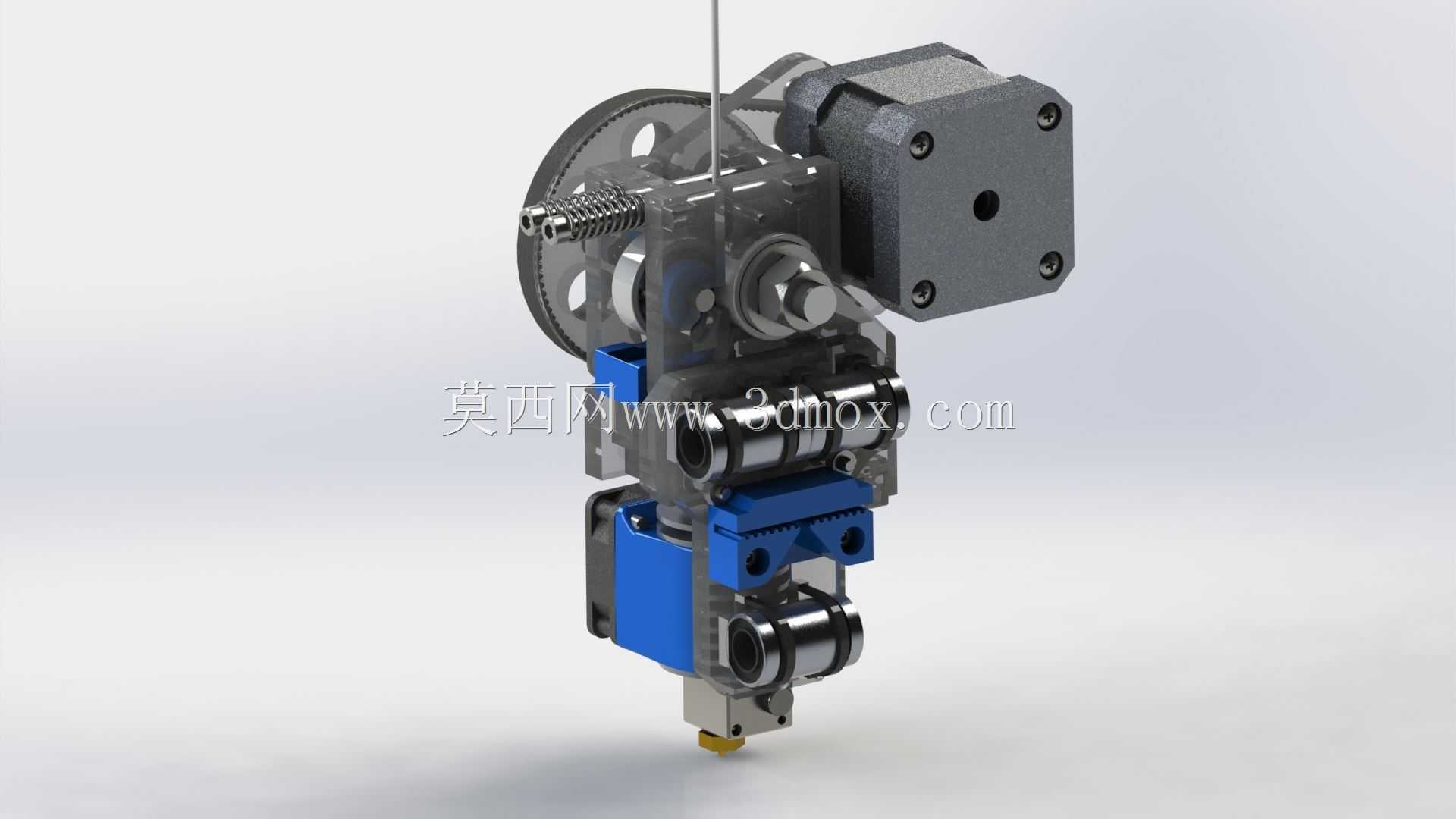

结构设计上，整套机构采用步进电机直连减速齿轮组的驱动方案，大直径同步带轮搭配减速齿轮组实现扭矩放大，即便在高速送料、回抽动作切换时，也能提供足够的挤压力避免耗材打滑。送料轮采用带齿纹的金属轮结构，配合带弹簧预紧的压料组件，可根据耗材直径公差调整压紧力，既不会因为压力过大刮伤耗材表面导致送料卡顿，也不会因为压力不足出现送料滞后、出丝量不足的问题。挤出头端采用快拆式固定结构，加热块、喉管、喷嘴的同轴度通过一体加工的安装座保证，减少耗材在流道内的阻力，避免长时间打印出现堵头故障。

从安装边界来看，整套机构的安装孔位采用通用的2020铝型材适配间距，横向安装尺寸控制在80mm以内，纵向突出安装面的厚度不超过65mm，不管是近程安装在X轴滑台上，还是远程安装在设备机架侧方，都不会和运动轴的限位结构、外围护板产生干涉。设计过程中特意将走线槽集成在机构壳体侧面，电机线、加热棒线、热敏电阻线可以顺着壳体走线，避免运动过程中线缆拖拽影响打印精度。透明壳体部分采用半透明工程塑料材质，既可以直观观察内部齿轮啮合、耗材进给的状态，也能起到防尘作用，减少车间多尘环境下粉尘进入齿轮啮合面导致的磨损加剧问题。

针对丙烯酸类耗材的特性，机构在送料路径上做了专门优化，耗材进入送料轮前的导向孔采用低摩擦的聚四氟乙烯内衬，减少耗材送进过程的阻力，同时在靠近挤出头的位置预留了散热风道接口，可连接离心风扇对喉管散热段进行强制风冷，避免耗材在喉管内提前软化膨胀导致送料不畅。弹簧预紧结构采用外露的调节螺丝，用户不需要拆解整个机构就能快速调整压料力度，适配不同硬度、不同直径公差的丙烯酸耗材，日常维护更换耗材时，只需要扳动压料手柄就能快速松开送料轮，完成耗材穿引操作，不需要额外工具辅助。
