手摇式齿轮滑轮传动组合机构

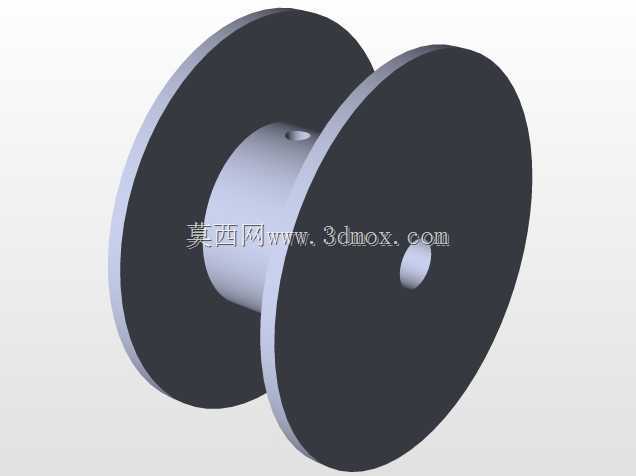

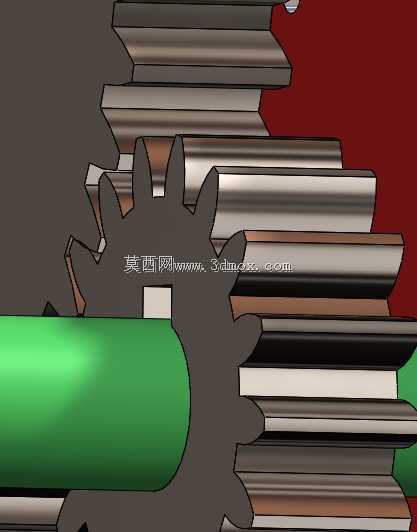

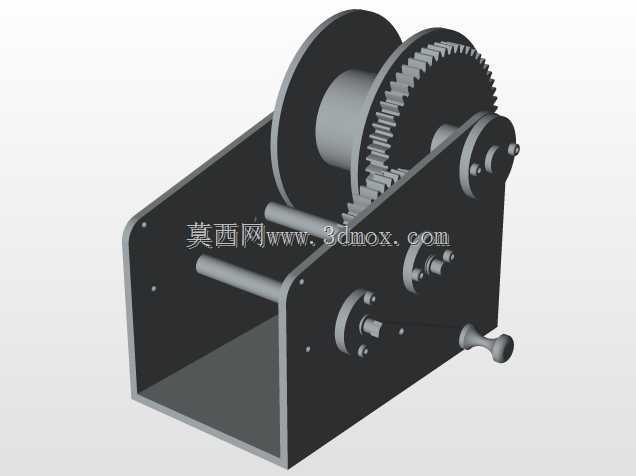

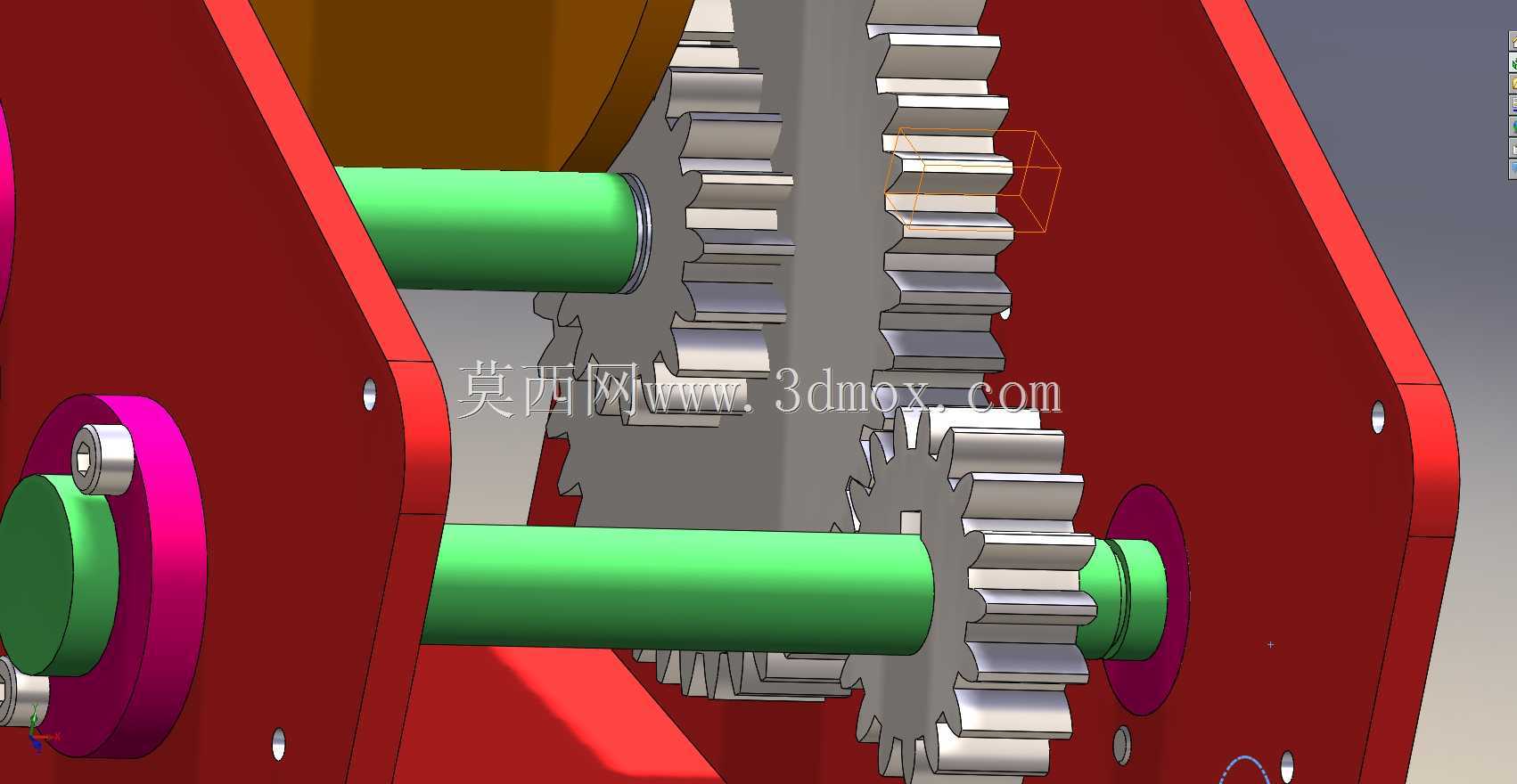

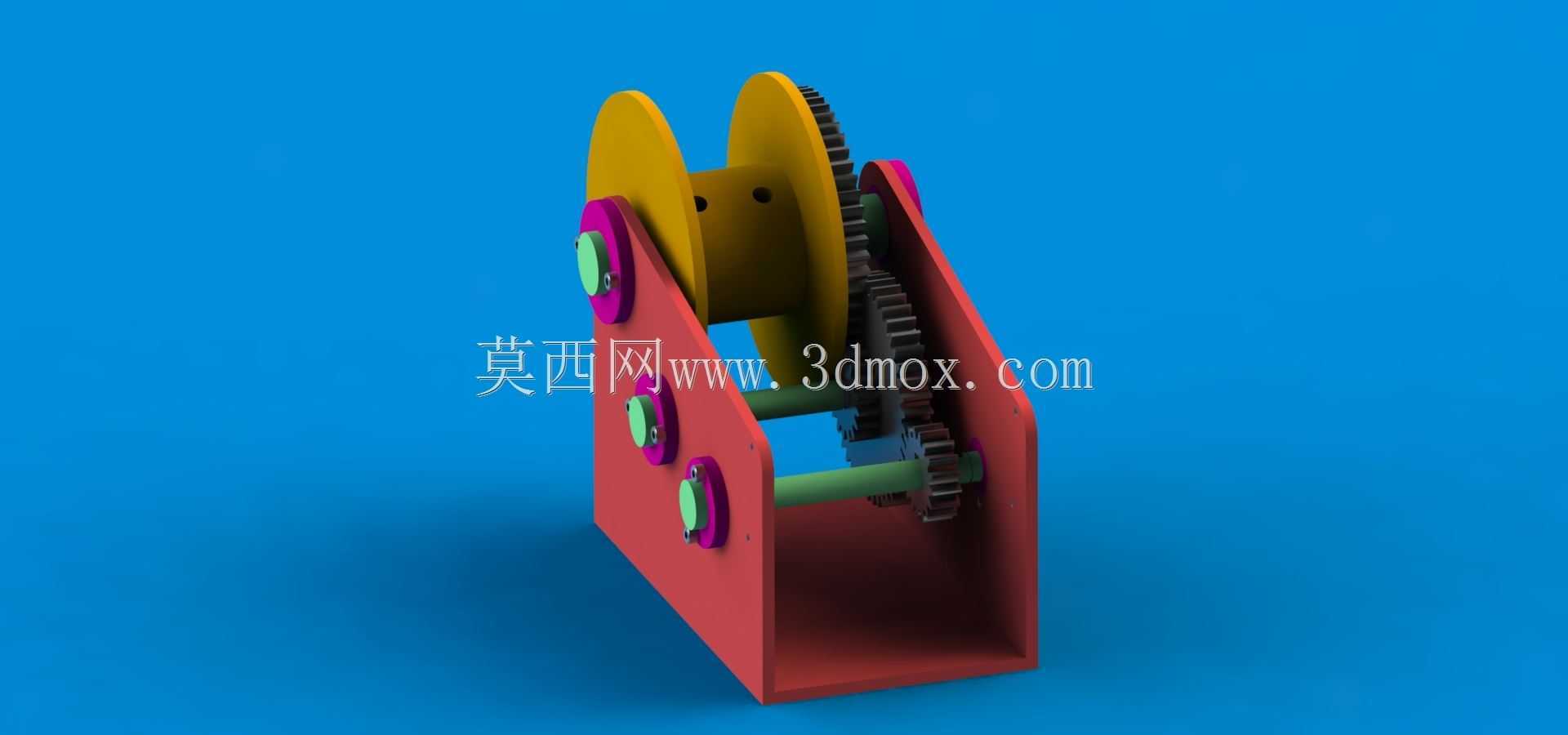

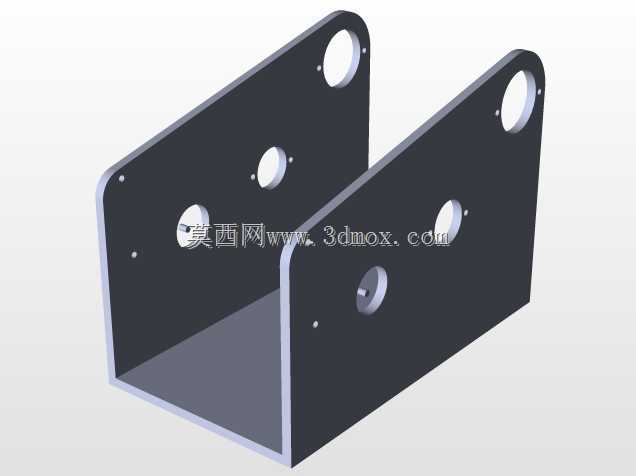

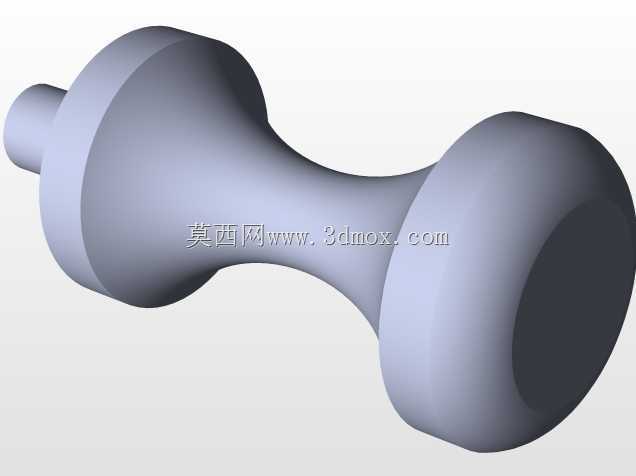

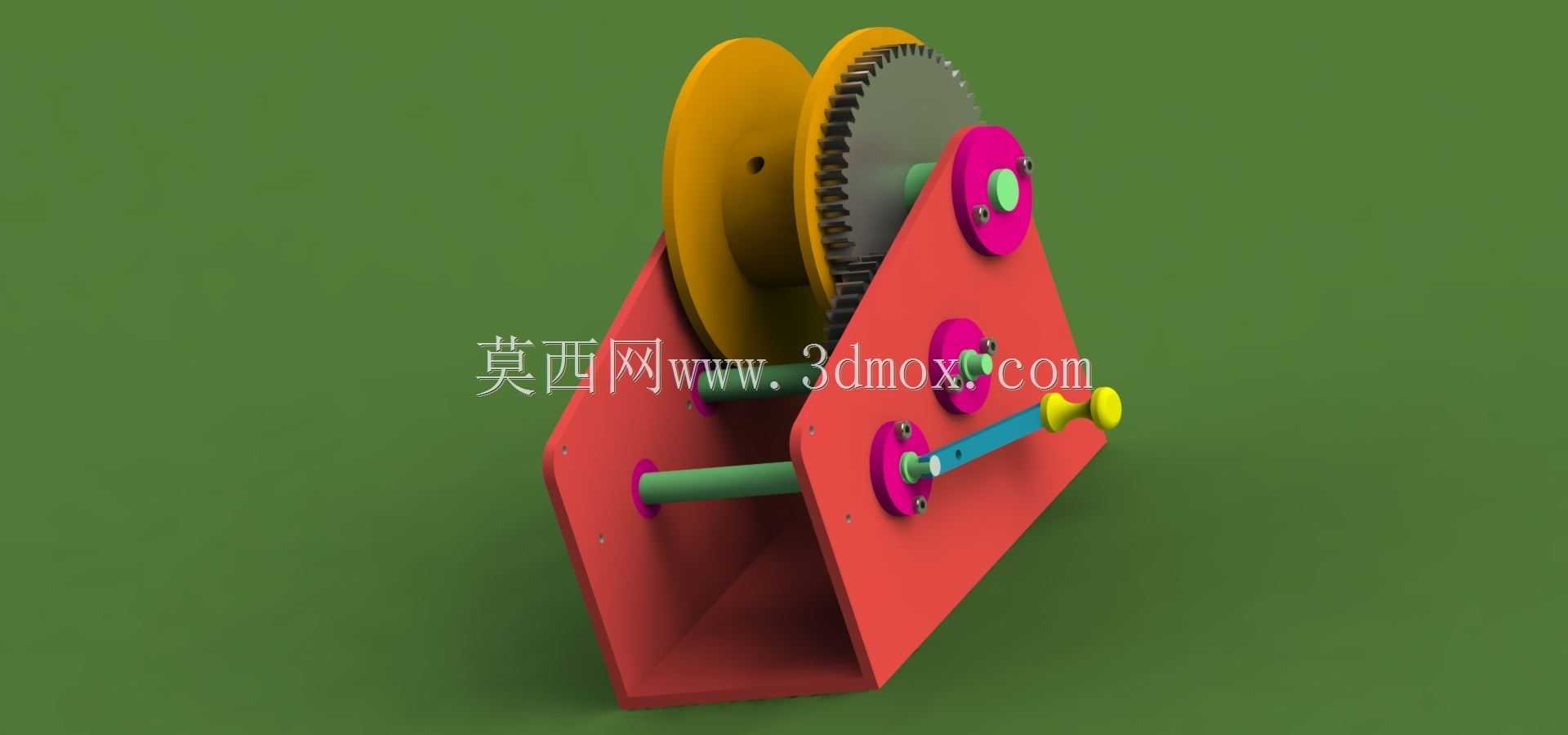

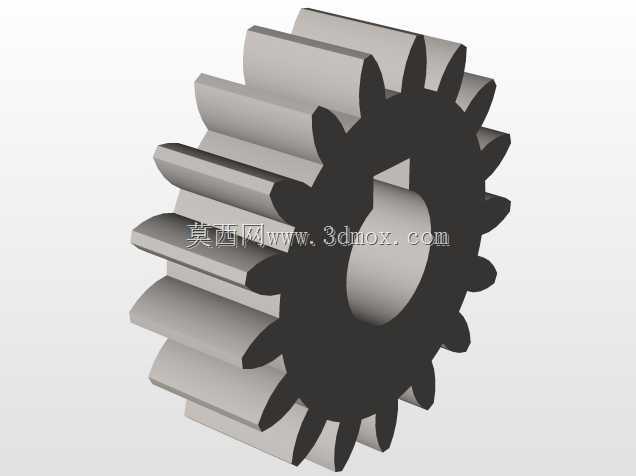

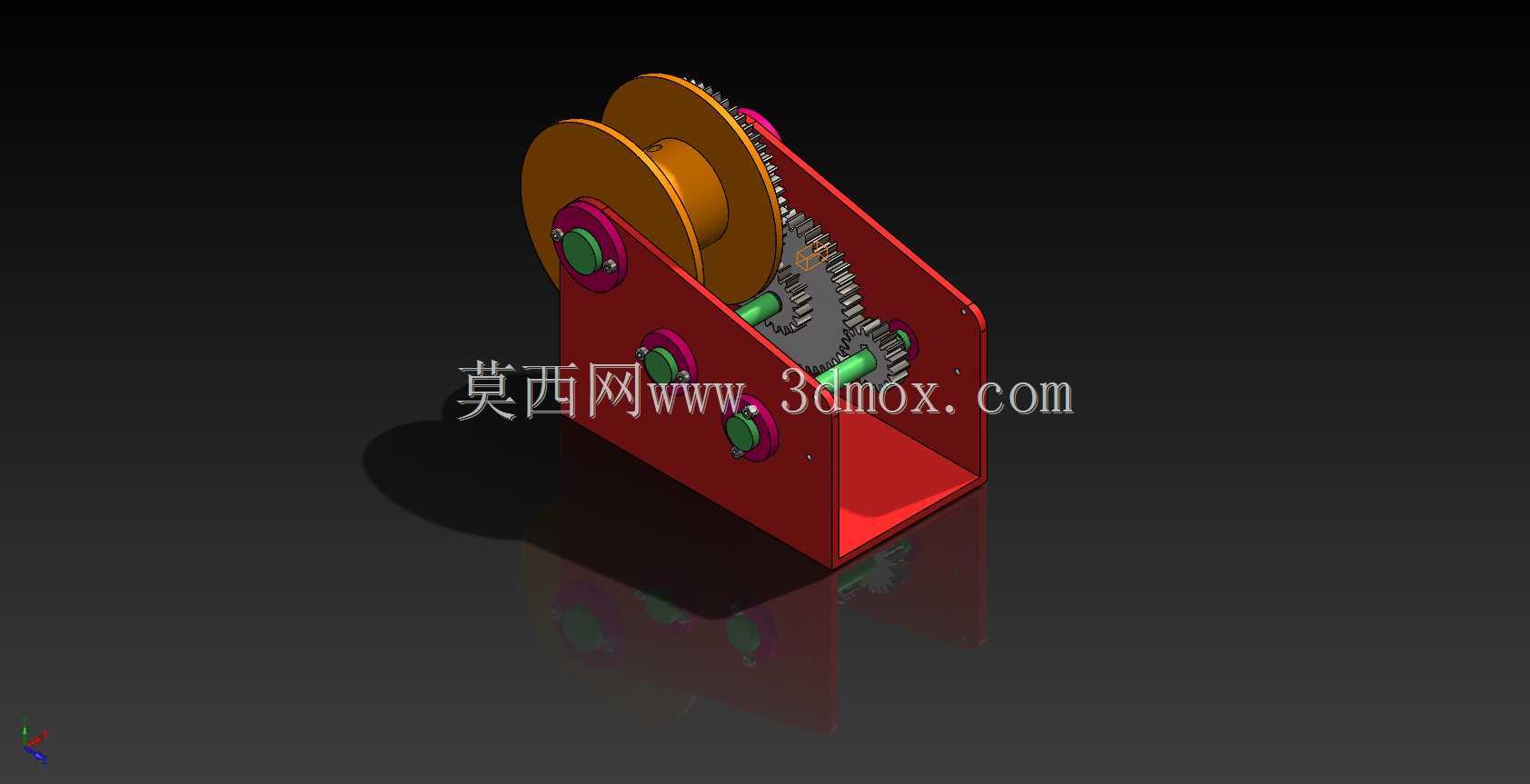

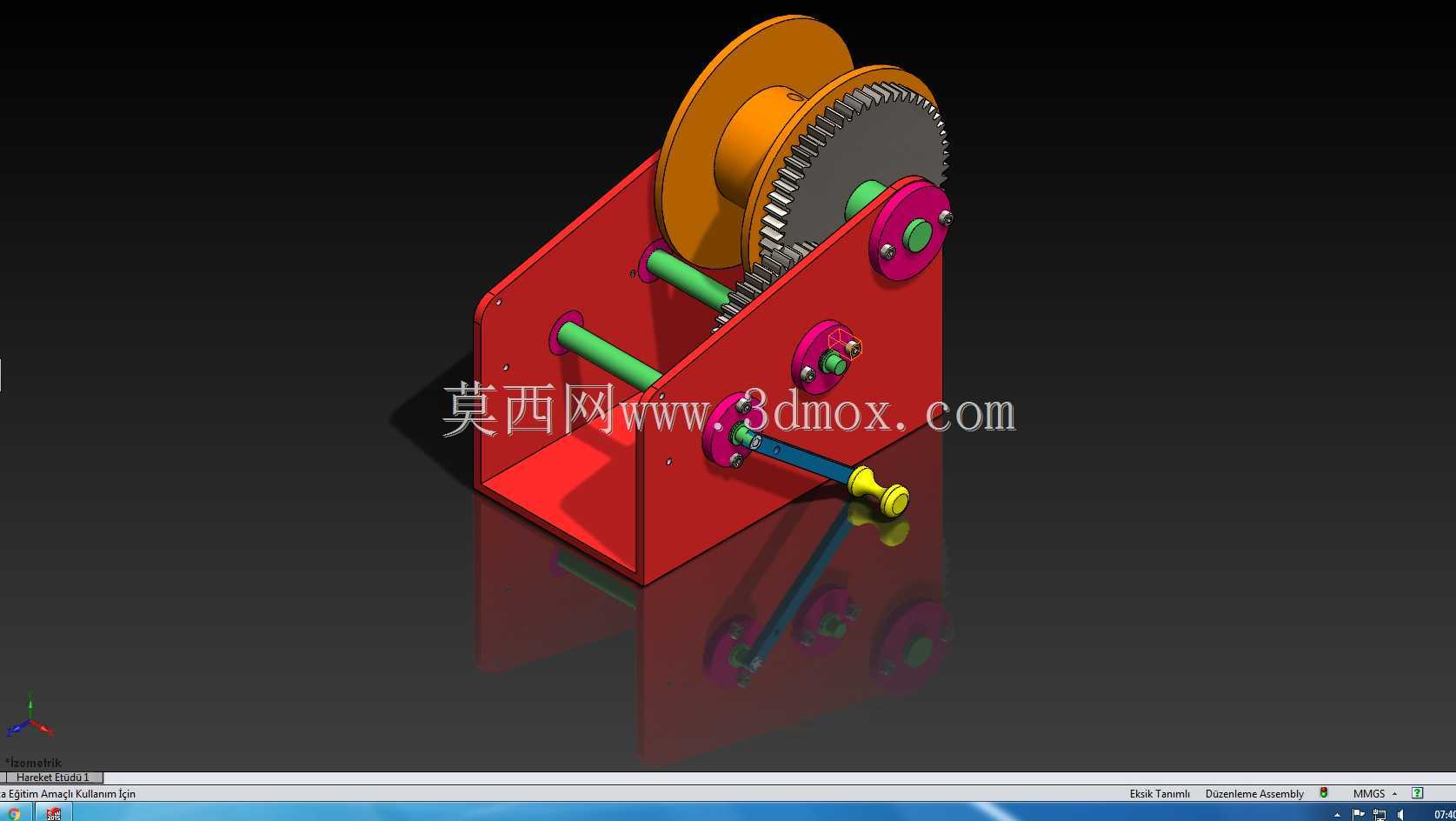

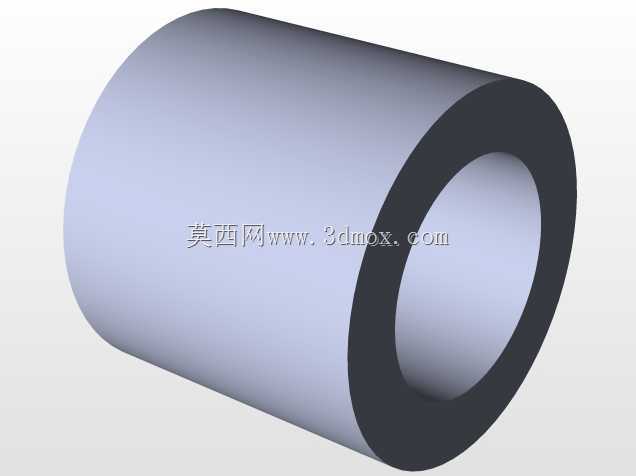

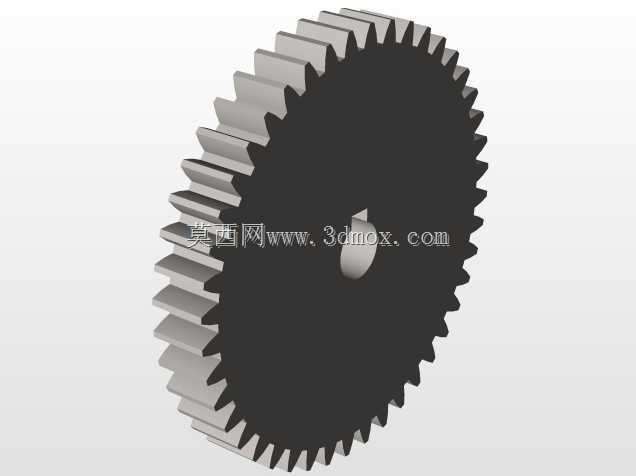

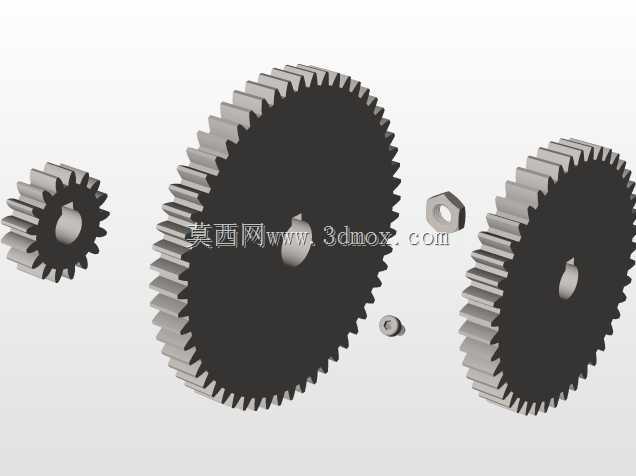

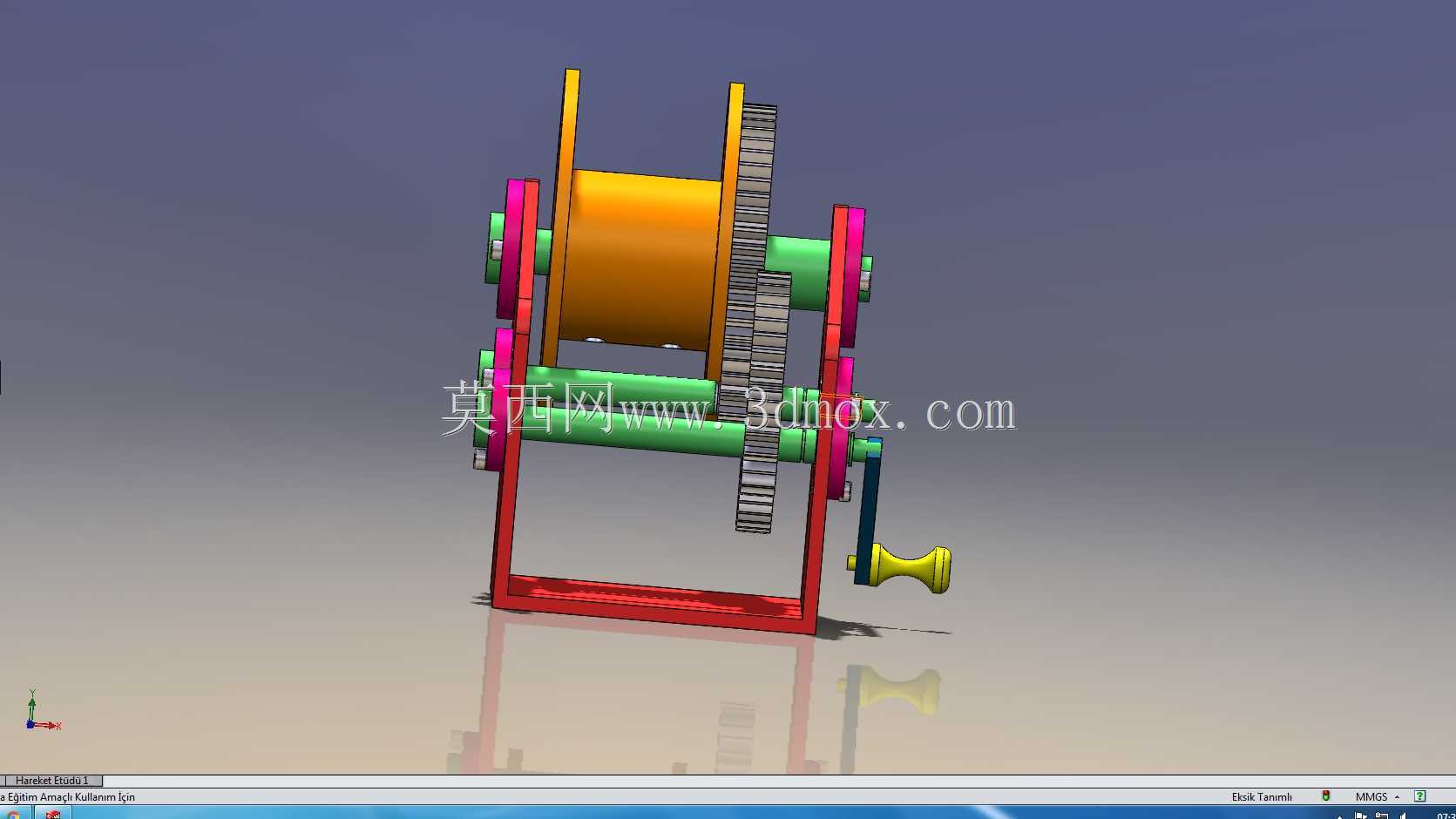

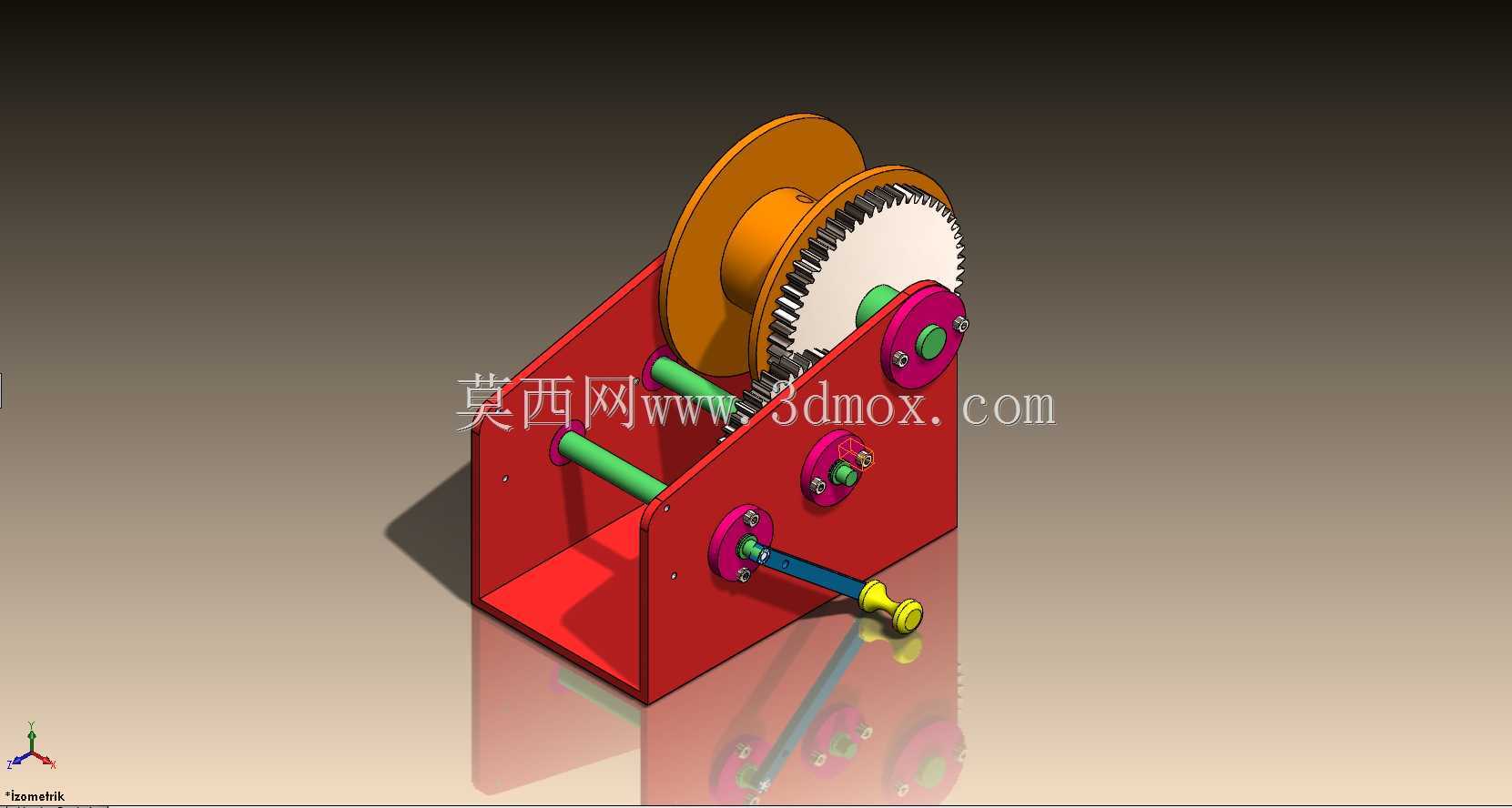

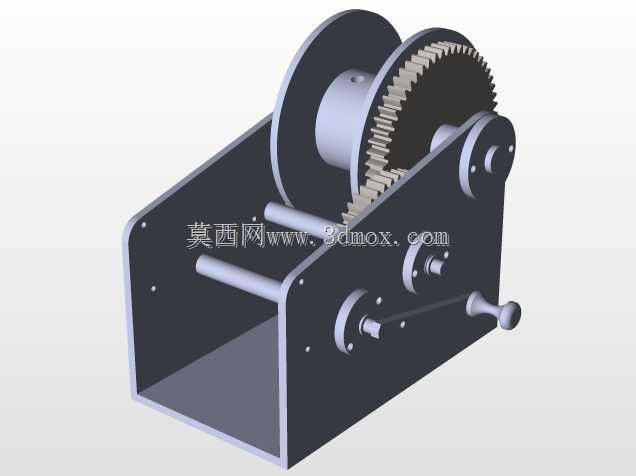

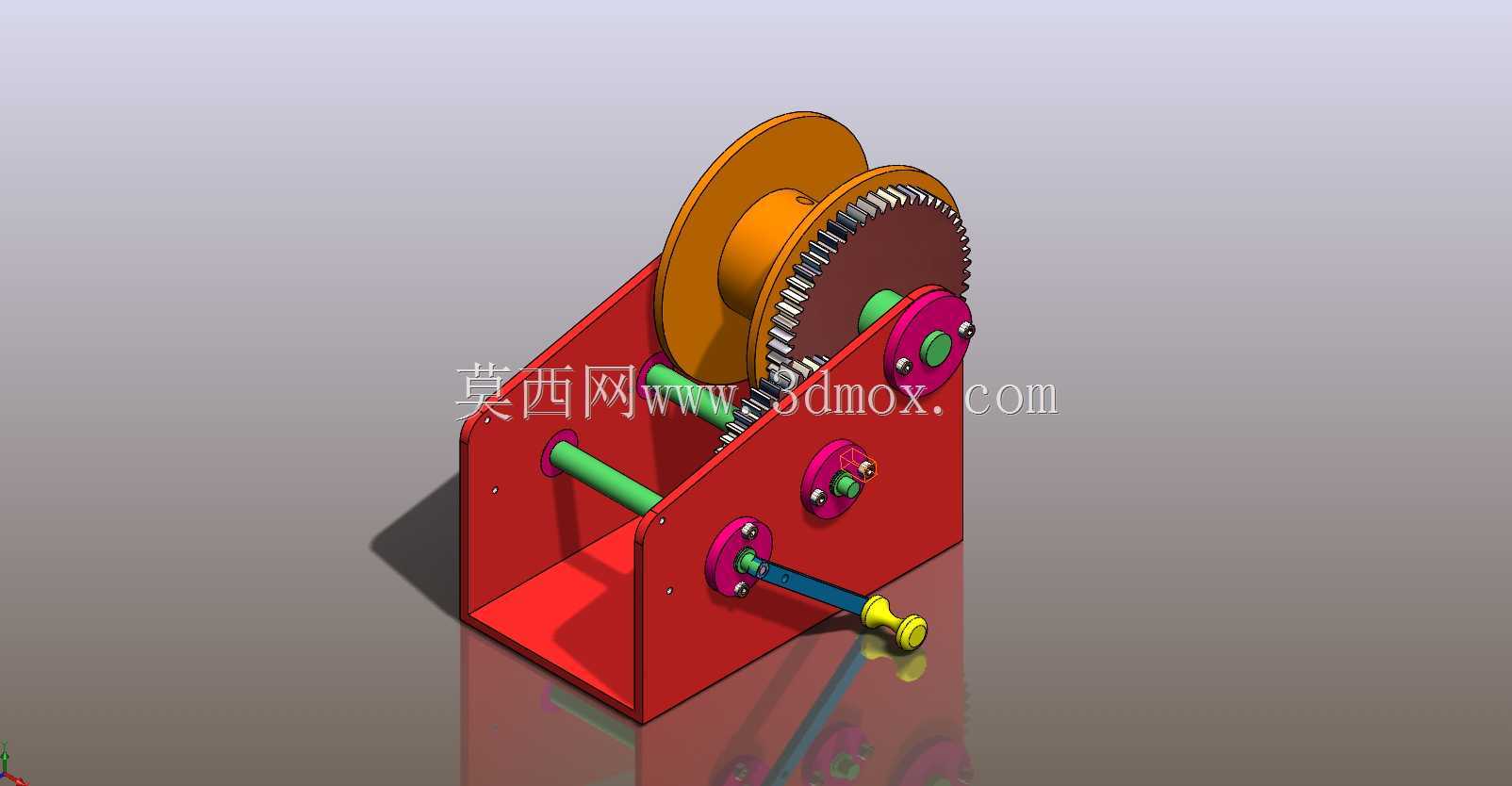

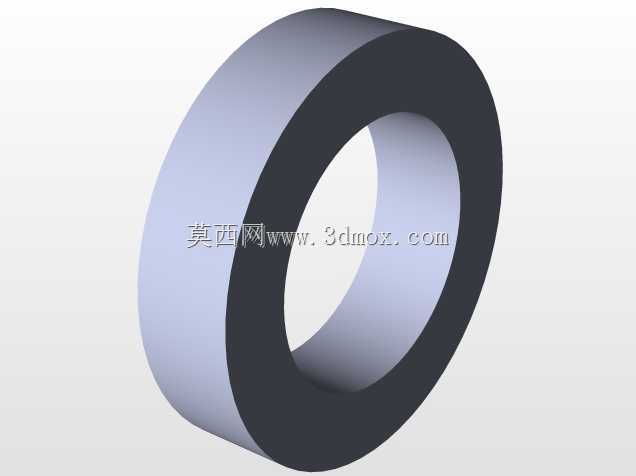

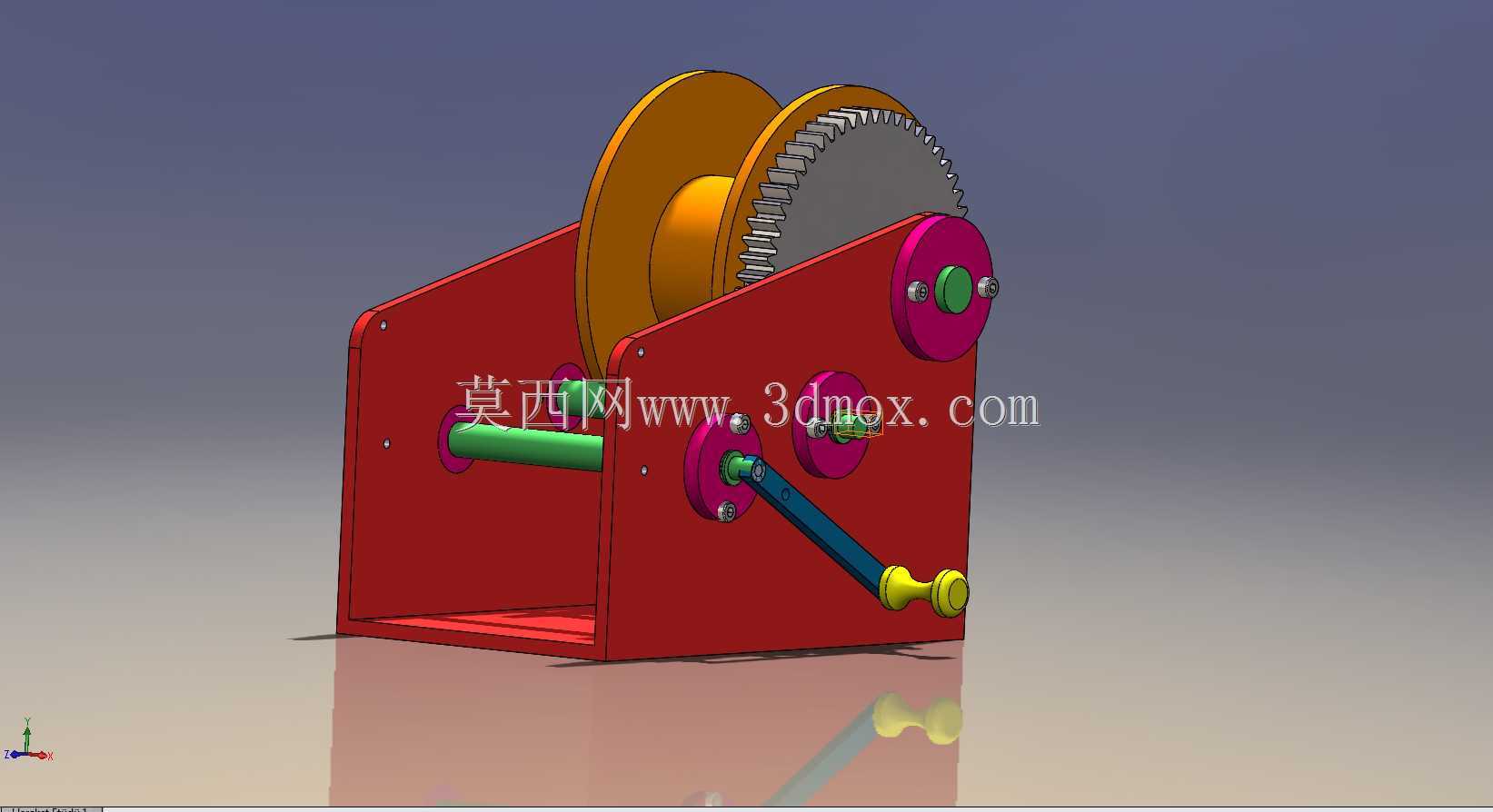

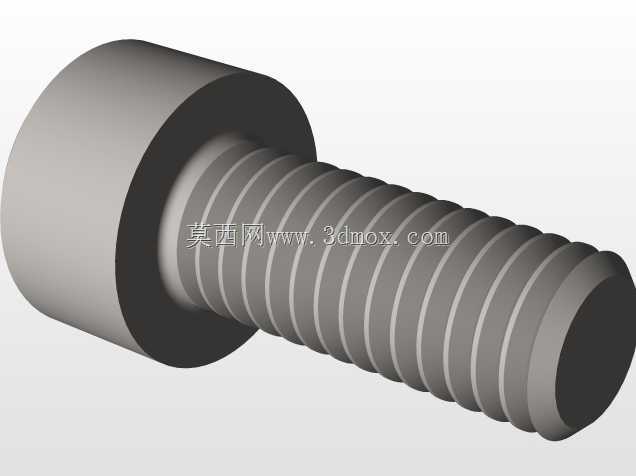

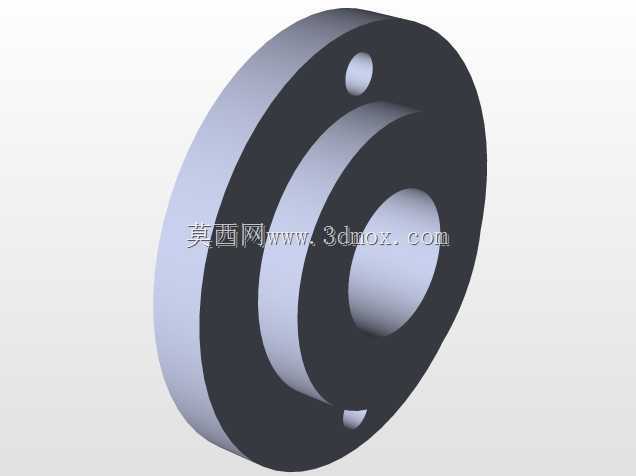

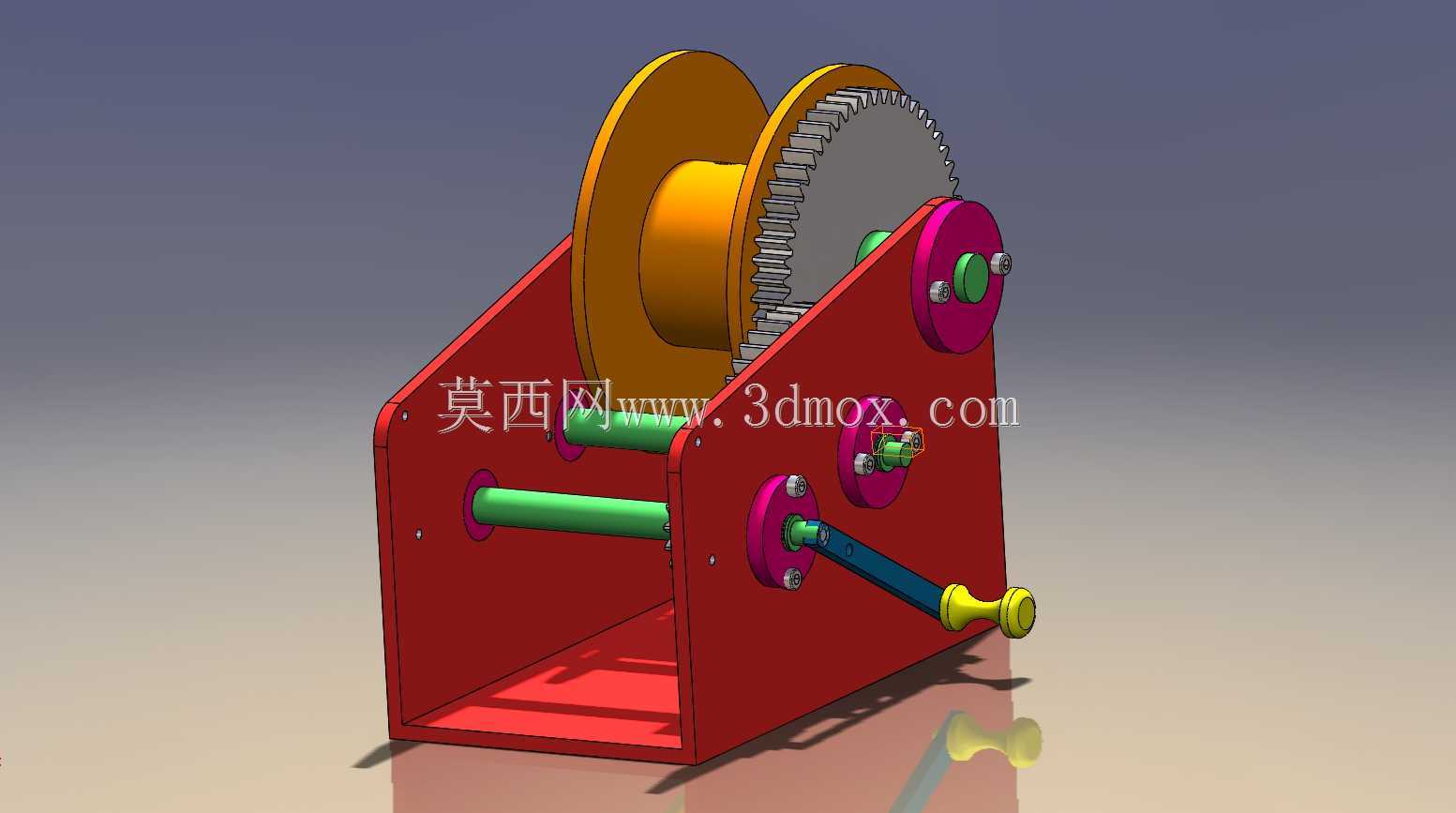

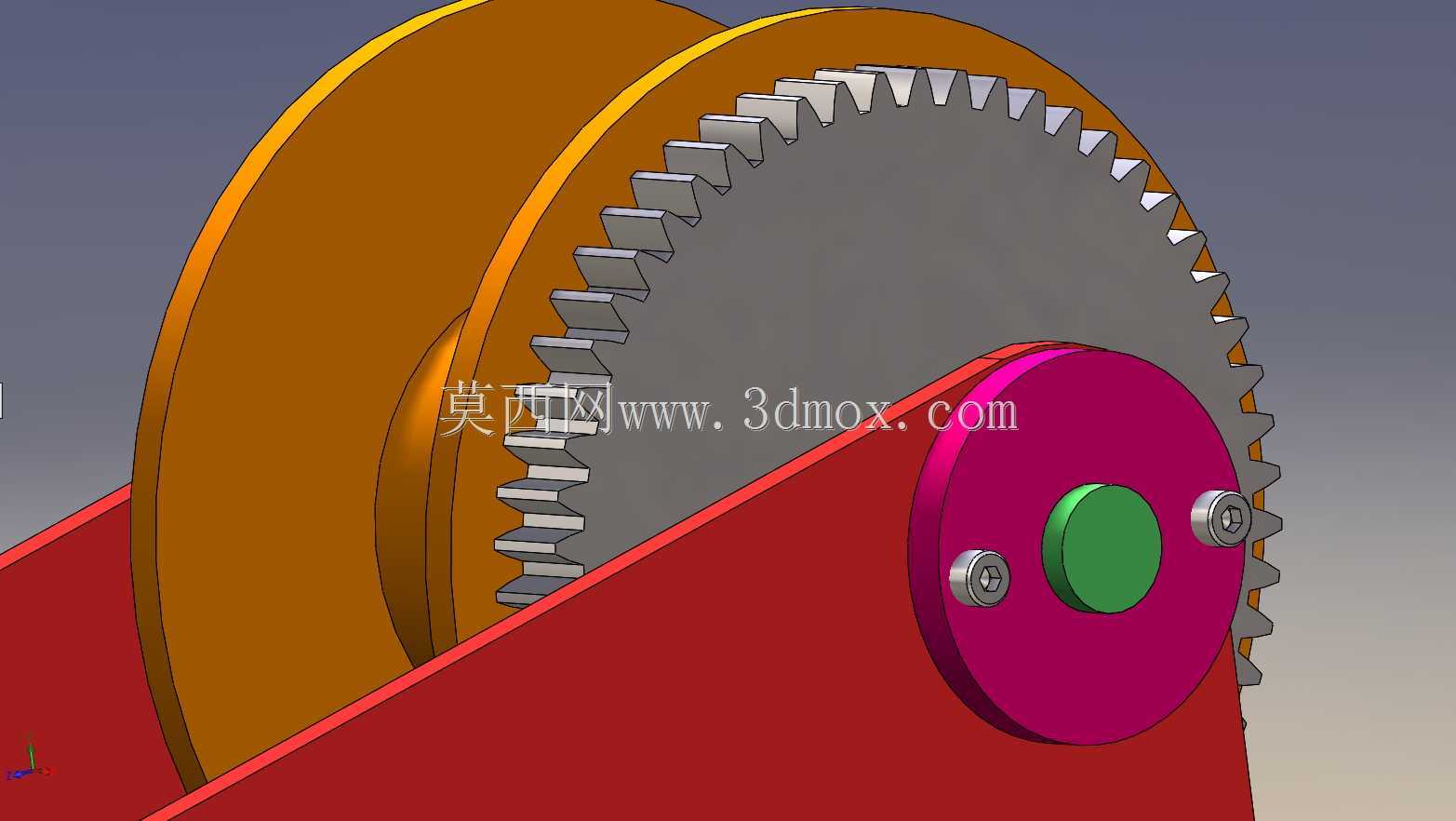

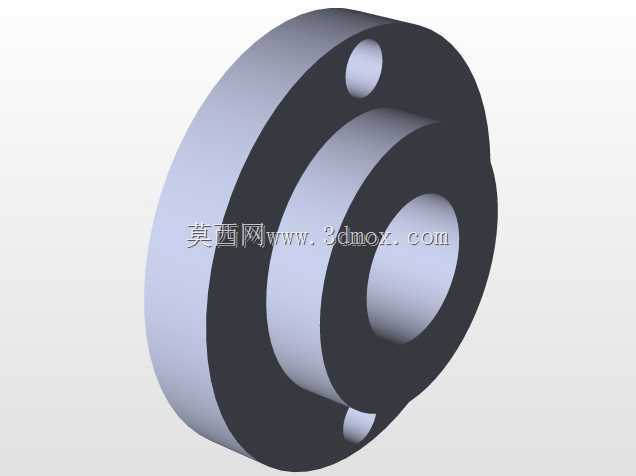

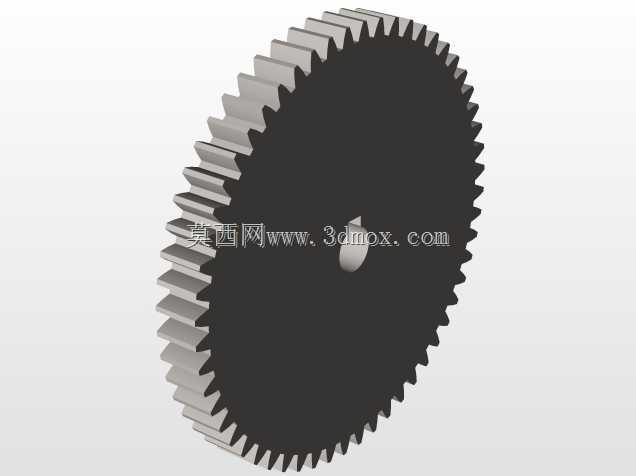

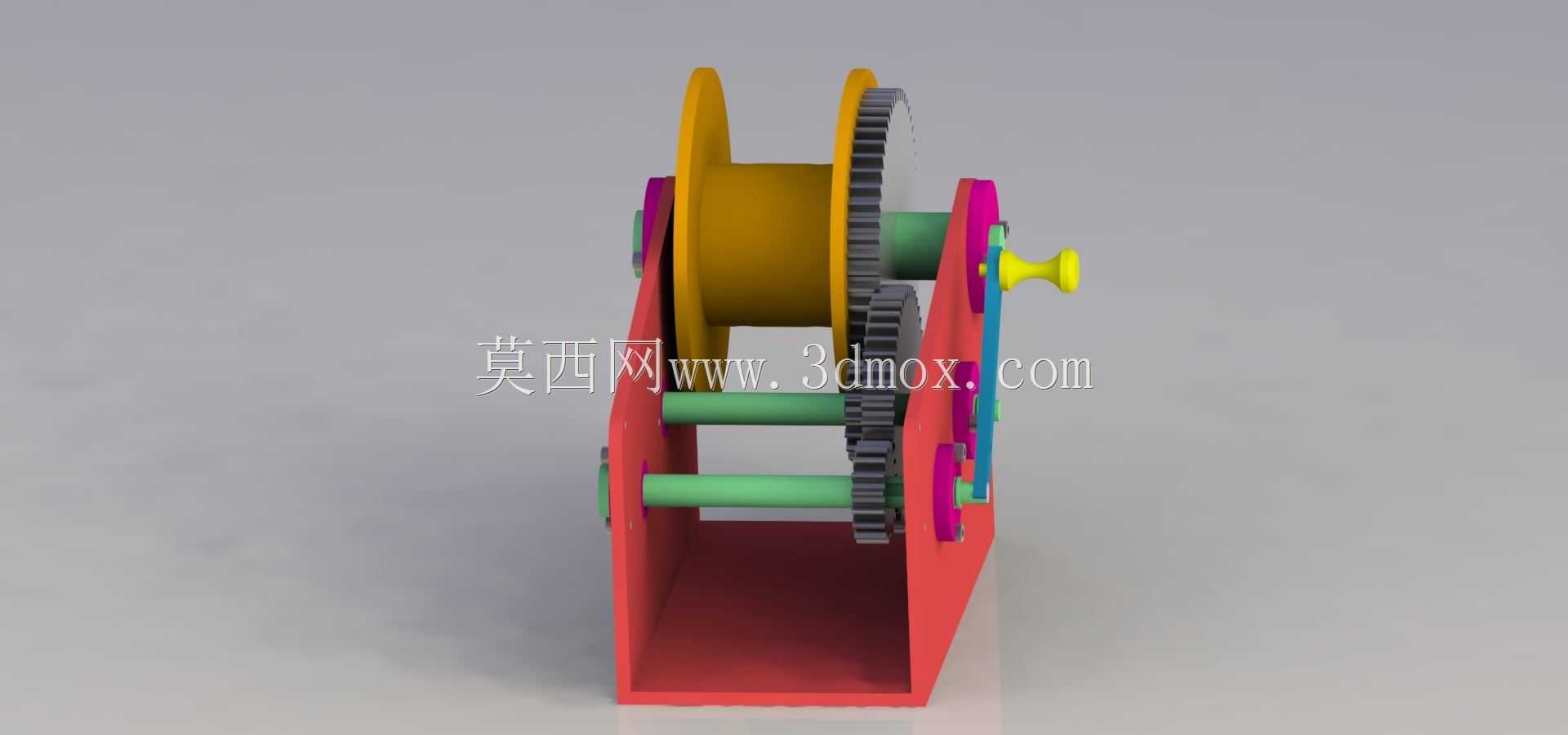

这套齿轮滑轮组合传动机构，常应用于小型起重、物料牵引类手动作业场景，在无动力供电的户外检修、小型仓储货物短距离提升、教学实训演示等场景中适配性极强，可通过手动输入动力完成小载荷的牵引、起吊动作，也可作为机械原理教学的具象演示载体，帮助从业者直观理解齿轮啮合与滑轮传动的配合逻辑。从功能特性来看，机构整合了齿轮减速增扭与滑轮换向牵引的双重优势，输入端的手摇柄通过转轴将动力输入第一组传动齿轮，经过两级齿轮啮合减速后，动力传递至同轴安装的滑轮卷筒，卷筒转动时可收卷牵引绳，配合定滑轮即可改变力的作用方向，实现重物的垂直提升或水平牵引，齿轮组的传动比经过匹配设计，可让手动输入的较小扭矩转化为卷筒端足够的牵引扭矩，降低操作时的施力强度。设计过程中优先考虑了手动操作的人机适配性，手摇柄的回转半径经过合理设定，避免操作时出现行程过大或施力角度别扭的问题；支撑整个传动组件的机架采用弯折成型的板式结构，各转轴的安装孔位同轴度公差控制在合理范围，既保证齿轮啮合时不会出现卡滞、偏磨问题，也能让滑轮卷筒转动时无径向窜动，减少牵引过程中的绳体晃动。机架底部预留了安装固定的孔位，可通过螺栓将整套机构固定在工作台、支架或墙体立面，安装边界需预留出手摇柄的回转空间，以及卷筒侧方绳体收放的活动空间，避免运行时出现结构干涉。齿轮与滑轮的同轴安装结构经过优化，采用轴向定位套限制两个零件的轴向位移，保证动力传递过程中无相对窜动，各转轴与机架的配合处加装了减磨衬套，降低长期转动带来的磨损，延长机构的使用寿命。整套机构的结构紧凑，没有冗余的外置部件，所有传动部件都被机架半包围防护，既可以避免运行时异物卡入传动啮合区，也能减少操作人员误触转动部件的风险，在小载荷手动牵引作业场景中，这类集成式传动机构无需外接动力源，维护成本低，操作门槛低，可稳定完成预设的传动作业需求。
