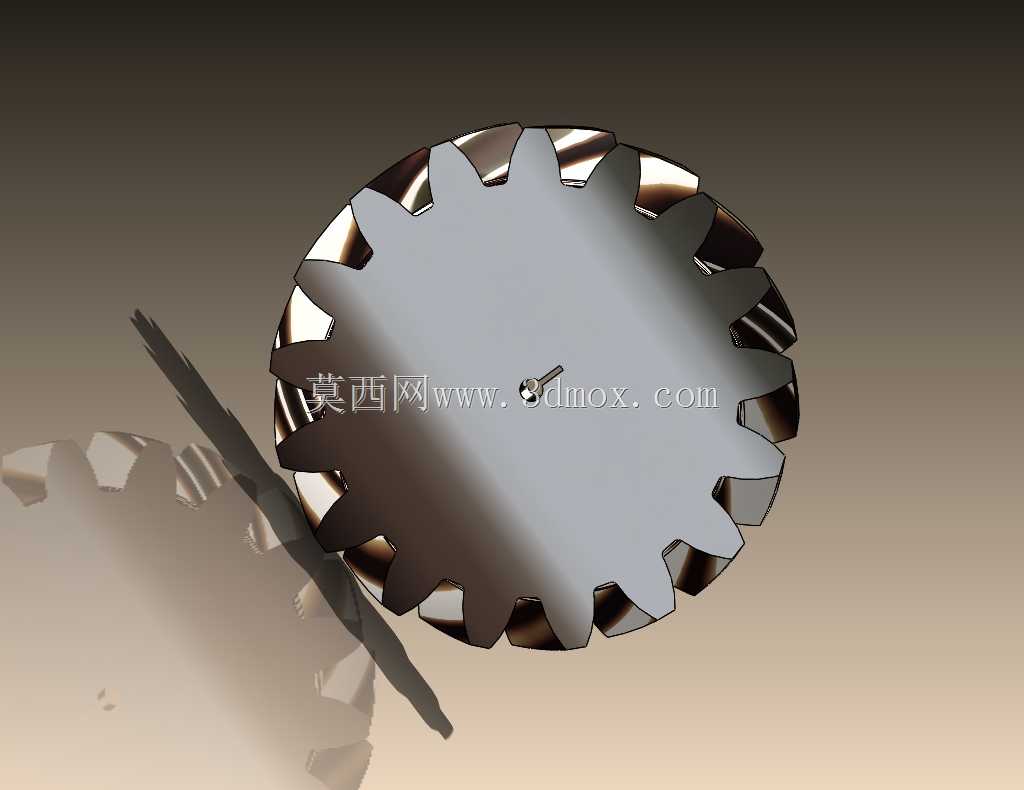

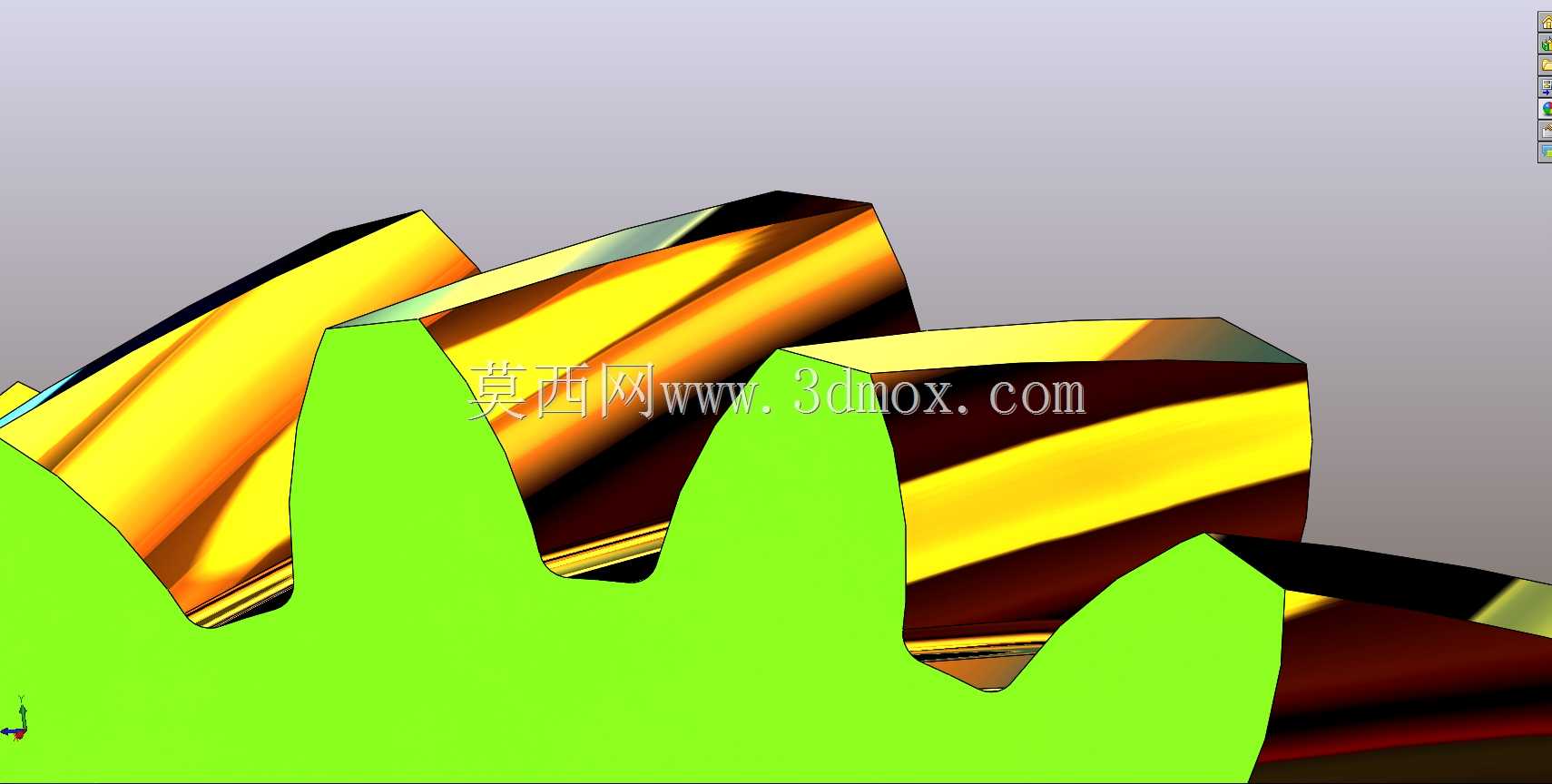

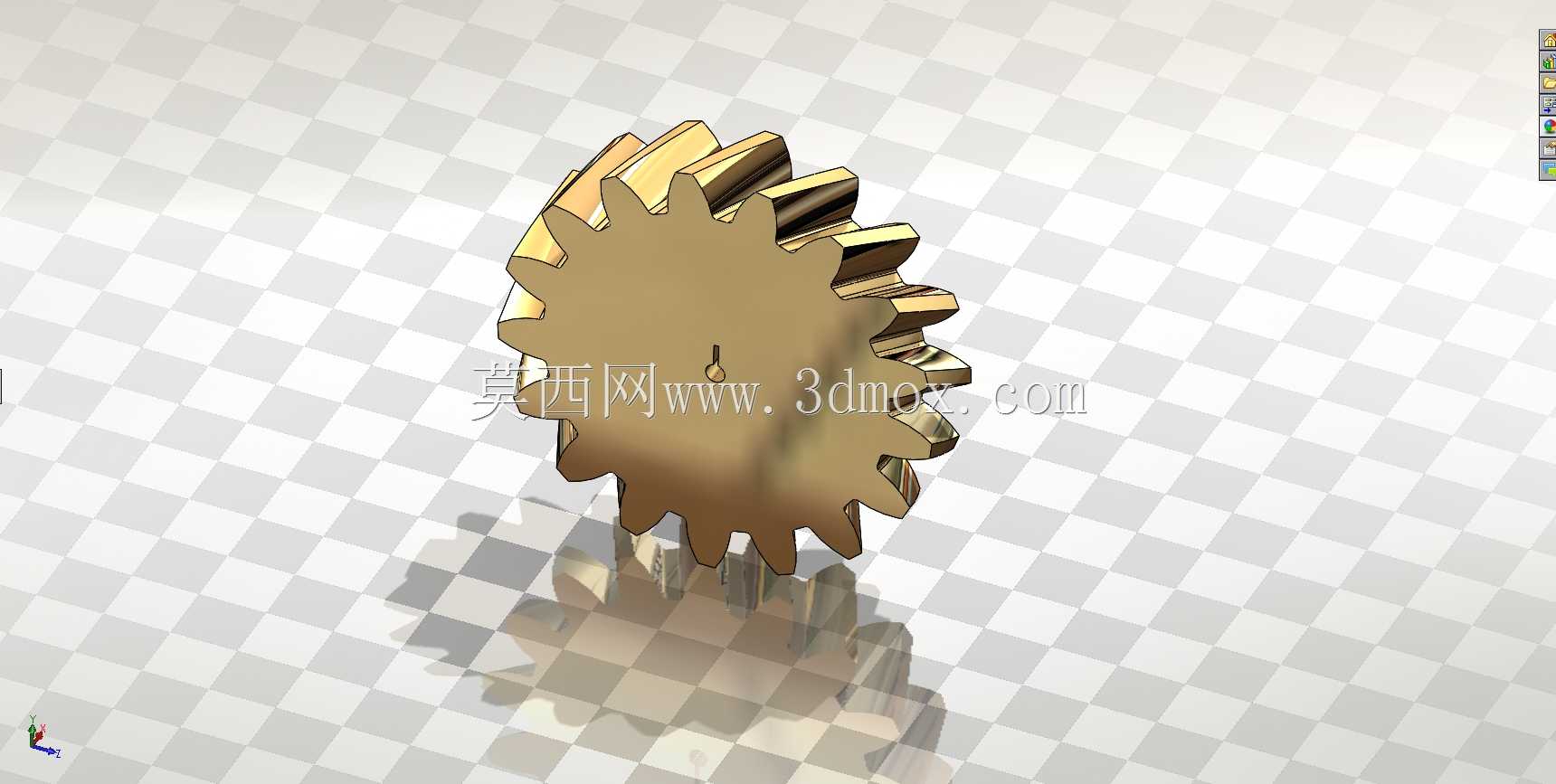

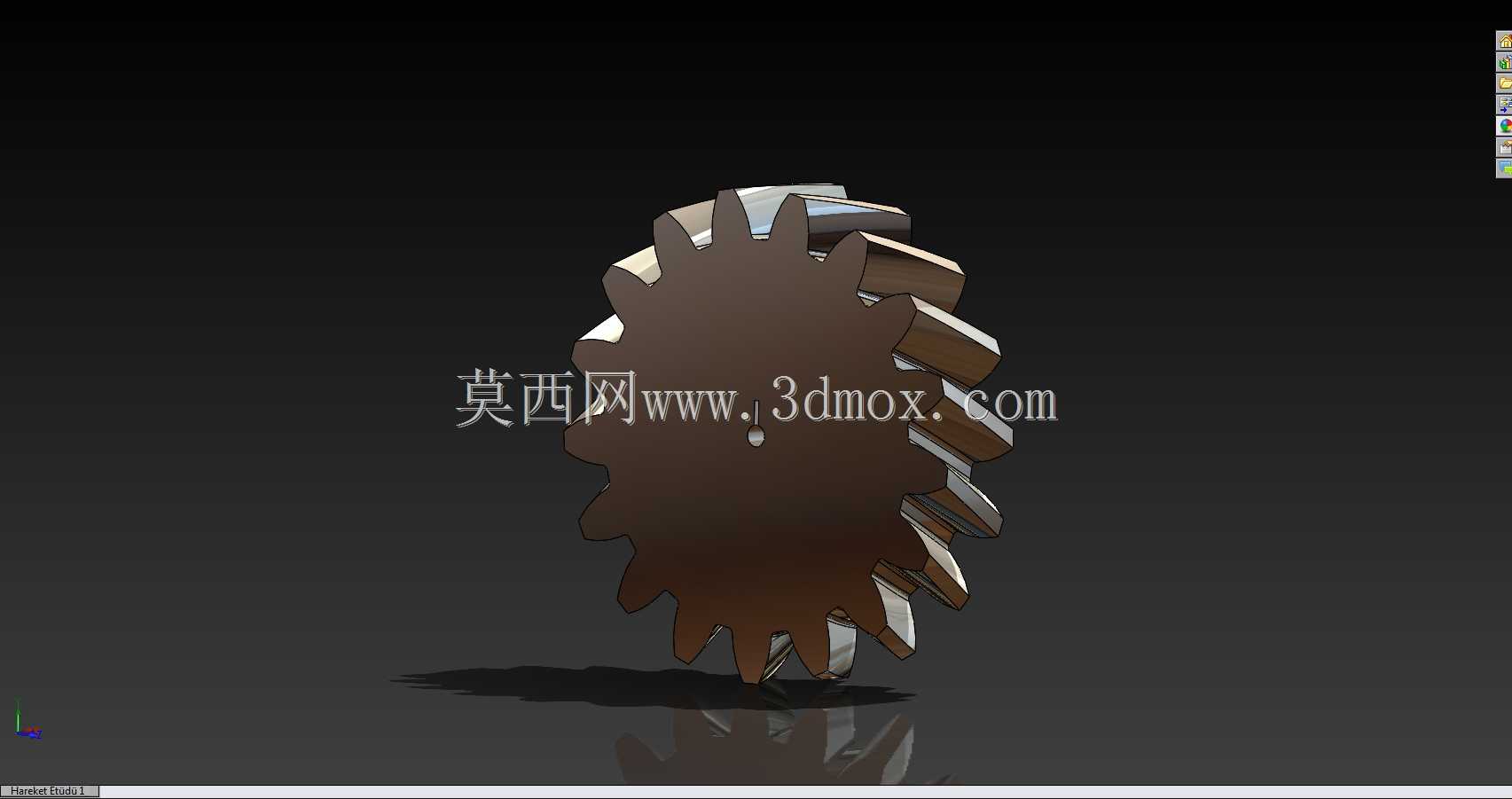

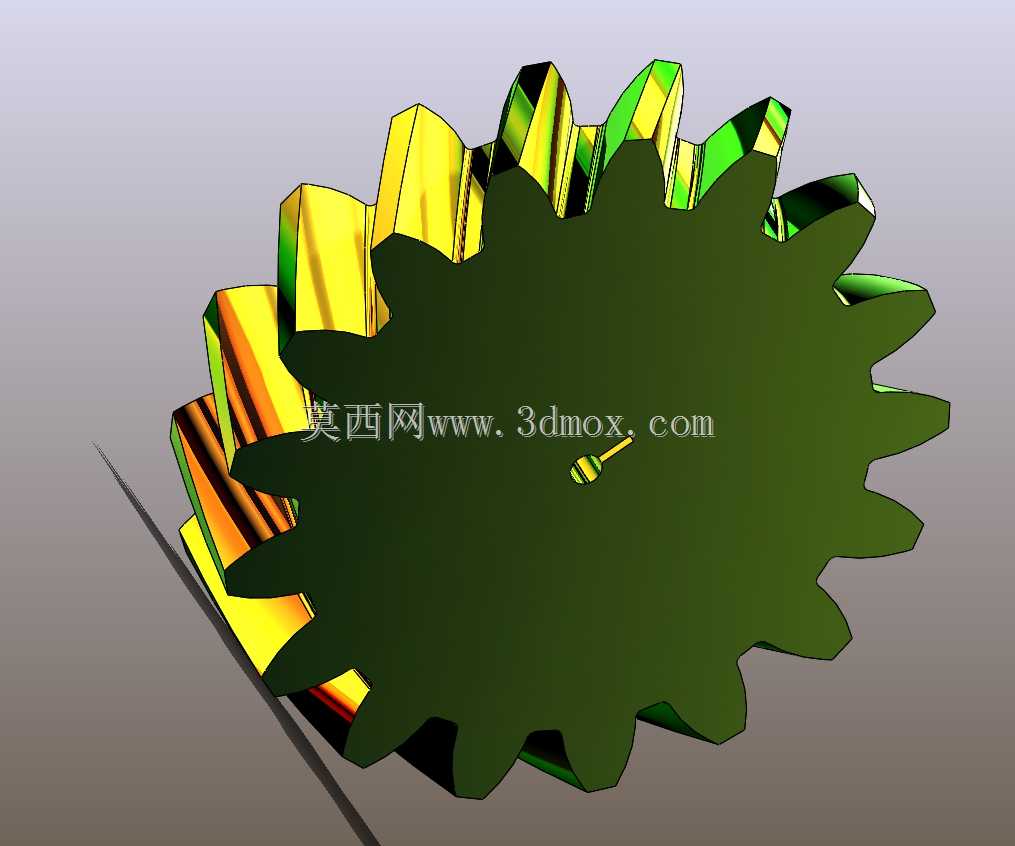

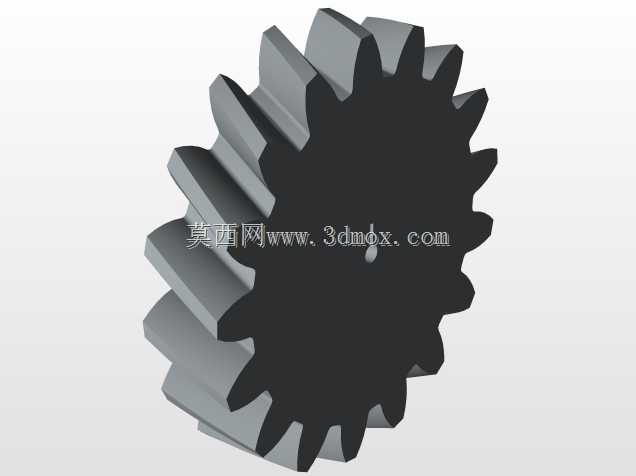

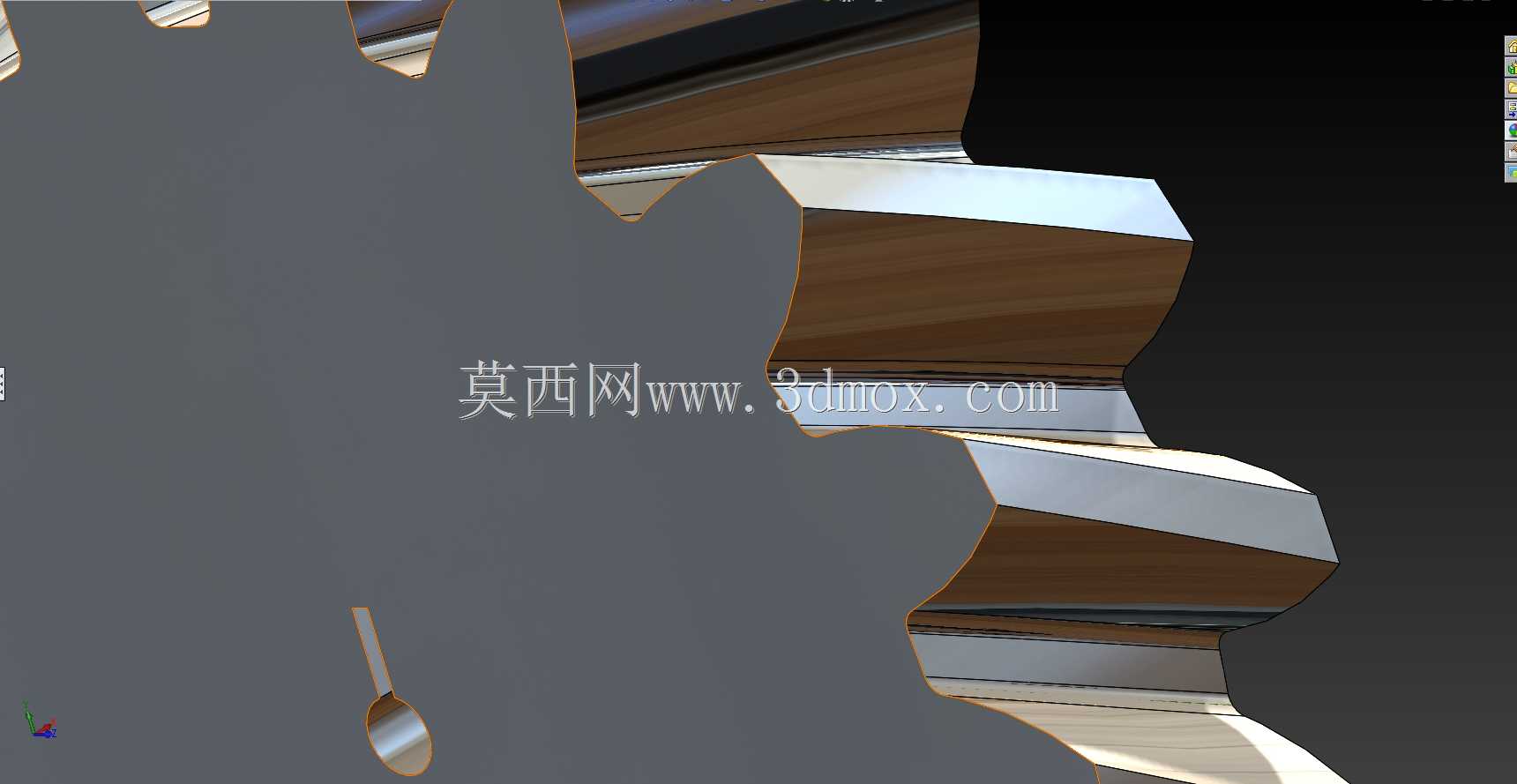

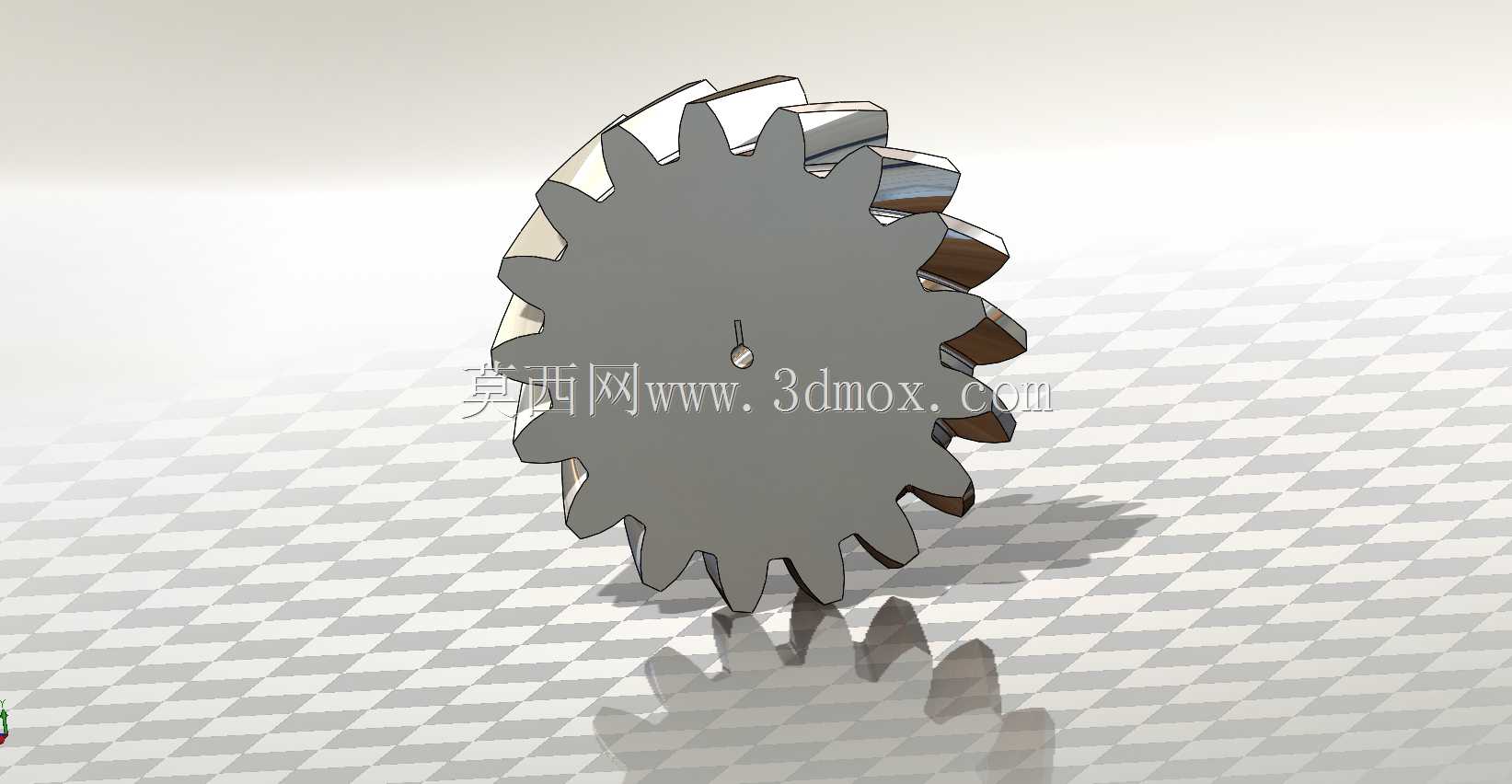

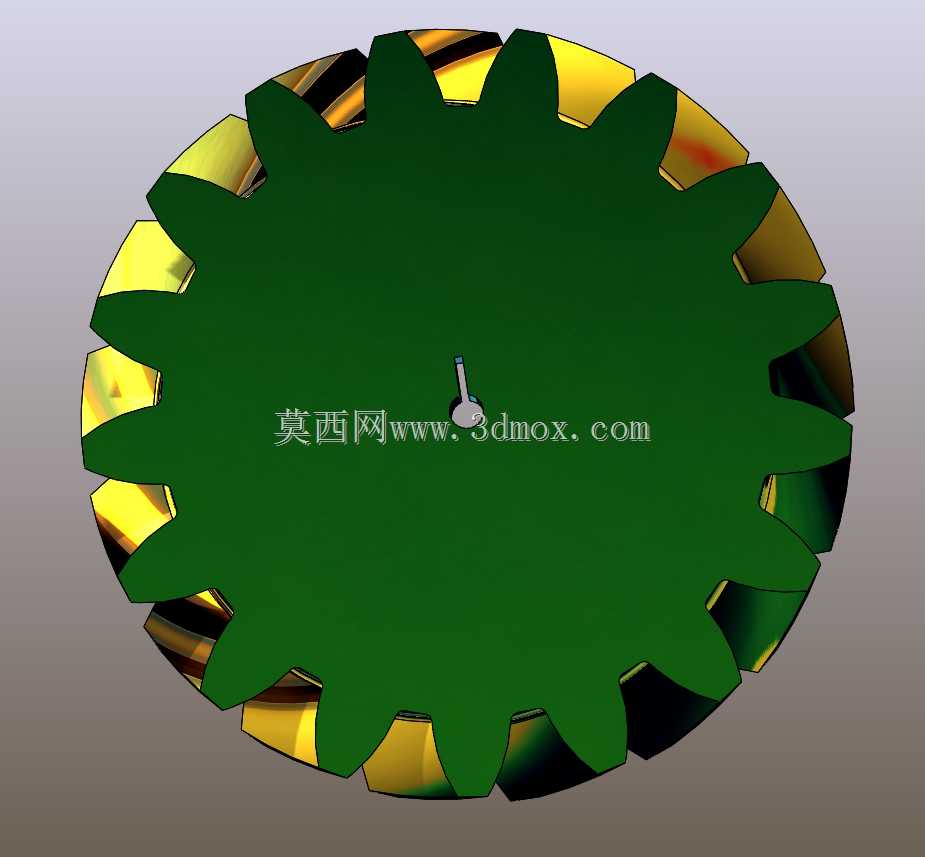

直升机传动系统精密直齿锥齿轮结构

　　在旋翼航空器的动力传递链路中，这类锥齿轮承担着换向传动的核心作用，通常布置在主减速器与尾桨传动的交汇节点，将发动机输出的水平轴向动力，通过90度换向传递给尾桨传动系统，抵消主旋翼旋转产生的反扭矩，保障直升机飞行姿态的可控性。从实际工况出发，该齿轮的齿形采用渐开线修形设计，齿向方向做了微量鼓形修整，能够抵消高转速下轴系挠曲变形带来的齿面偏载问题，避免局部应力集中导致的齿面点蚀、断齿故障，适配航空传动系统高载荷、高转速、长寿命的使用要求。设计阶段首先明确了安装边界约束：齿轮内孔采用渐开线花键配合，与传动轴实现无间隙周向固定，安装端面设置定位止口，与轴承内圈端面贴合实现轴向定位，齿顶圆与相邻箱体结构的安全间隙控制在合理范围，

　　避免高速运转时齿顶与壳体发生剐蹭，同时预留足够的润滑油脂流动空间，保障啮合区的充分润滑。齿部参数匹配传动比要求，齿数选择兼顾传动平稳性与结构紧凑性，压力角采用航空传动常用的标准值，既保证足够的齿根弯曲强度，又能降低啮合过程中的滑动摩擦损耗，齿面粗糙度要求达到较高精度等级，减少运转过程中的振动与噪声。实际应用中，这类齿轮需要和配对锥齿轮进行成对研磨装配，保证接触印痕位于齿面中部区域，沿齿高、齿长方向的接触比例满足航空部件验收规范，在承受瞬时冲击载荷时，齿面载荷分布均匀，不会出现局部过载。齿轮的轮毂部分做了等强度设计，在满足花键配合、轴向定位的结构要求前提下，去除非承载区域的多余材料，降低整体转动惯量，

　　减少传动系统的启动惯性与动不平衡量，适配航空部件轻量化的设计要求。轮缘与轮毂之间的辐板采用圆弧过渡结构，避免截面突变带来的应力集中，在交变载荷长期作用下，过渡区域不会产生疲劳裂纹，延长部件的服役周期。从建模逻辑来看，齿形生成严格遵循啮合原理，先通过参数化方程生成单个齿的渐开线齿廓与齿根过渡曲线，再通过圆周阵列完成全部轮齿的构建，后续对齿端进行倒角处理，去除锐边毛刺，避免装配过程中划伤配合零件，同时减少运转过程中的齿端应力集中。整个模型的结构细节完全匹配实际加工工艺要求，齿根过渡圆角、花键退刀槽、端面倒角等工艺结构均完整还原，能够直接用于装配干涉检查、运动仿真分析，也可作为有限元分析的基础模型，校核不同载荷工况下的齿面接触应力、齿根弯曲应力，为后续的工艺优化、强度验证提供准确的三维数据支撑。
