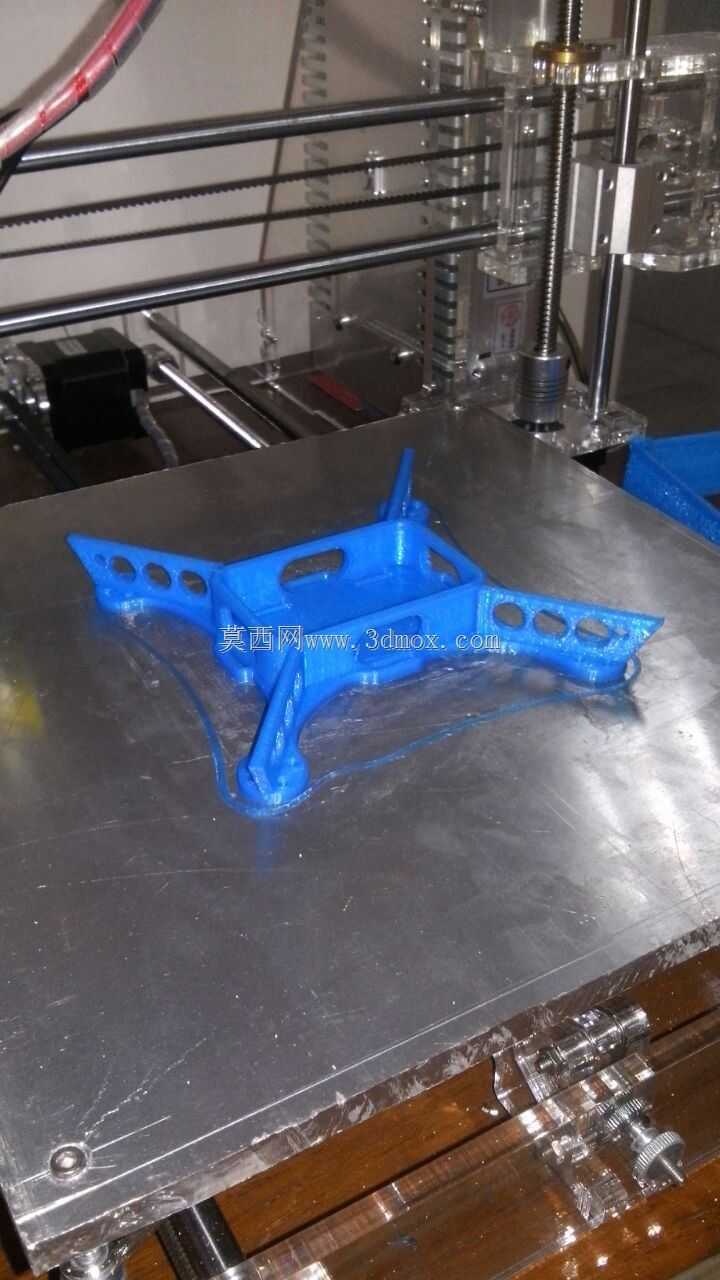

优化版四旋翼蜘蛛机架结构设计

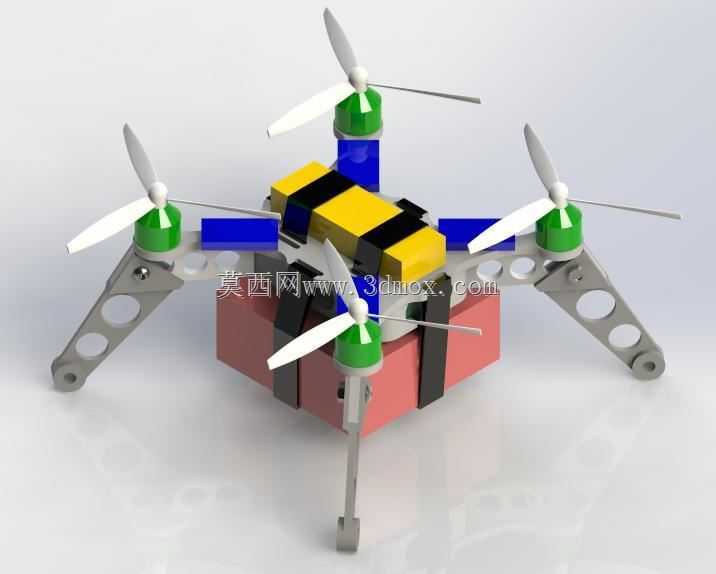

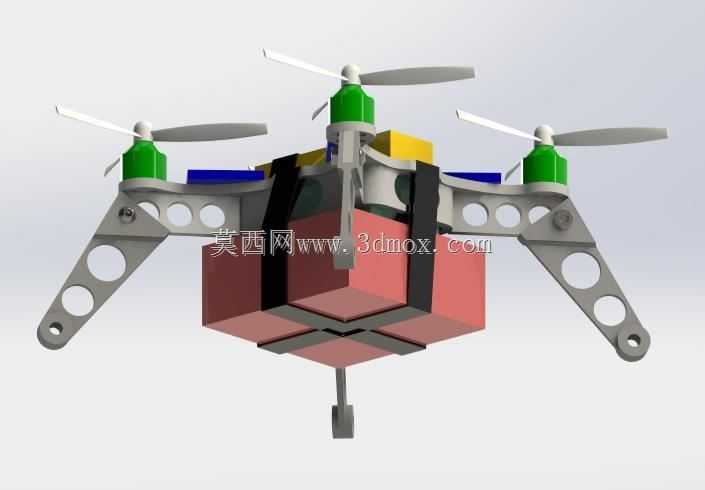

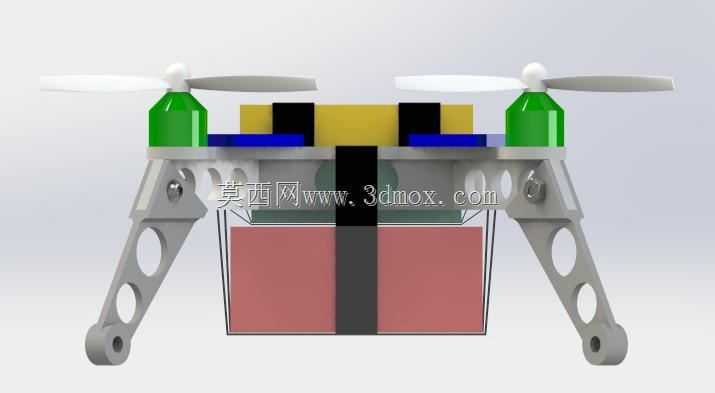

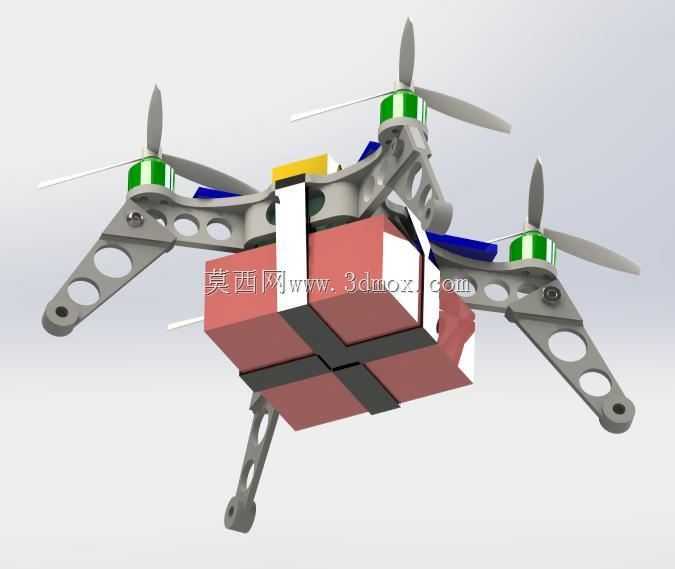

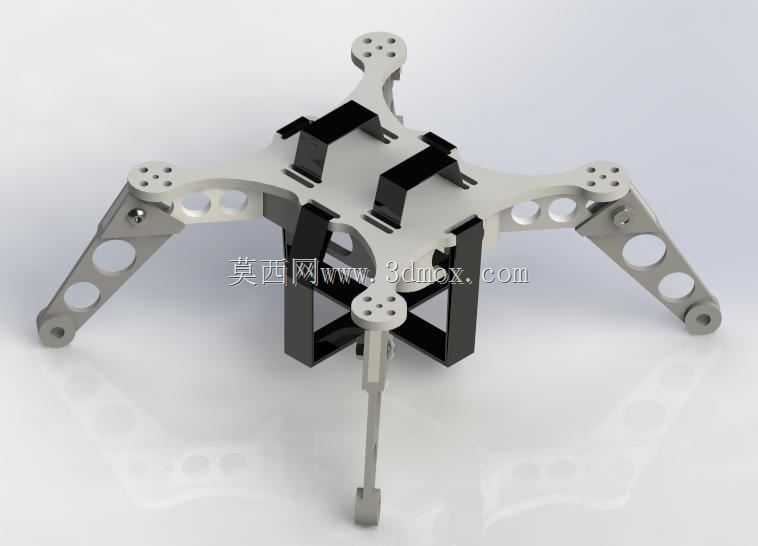

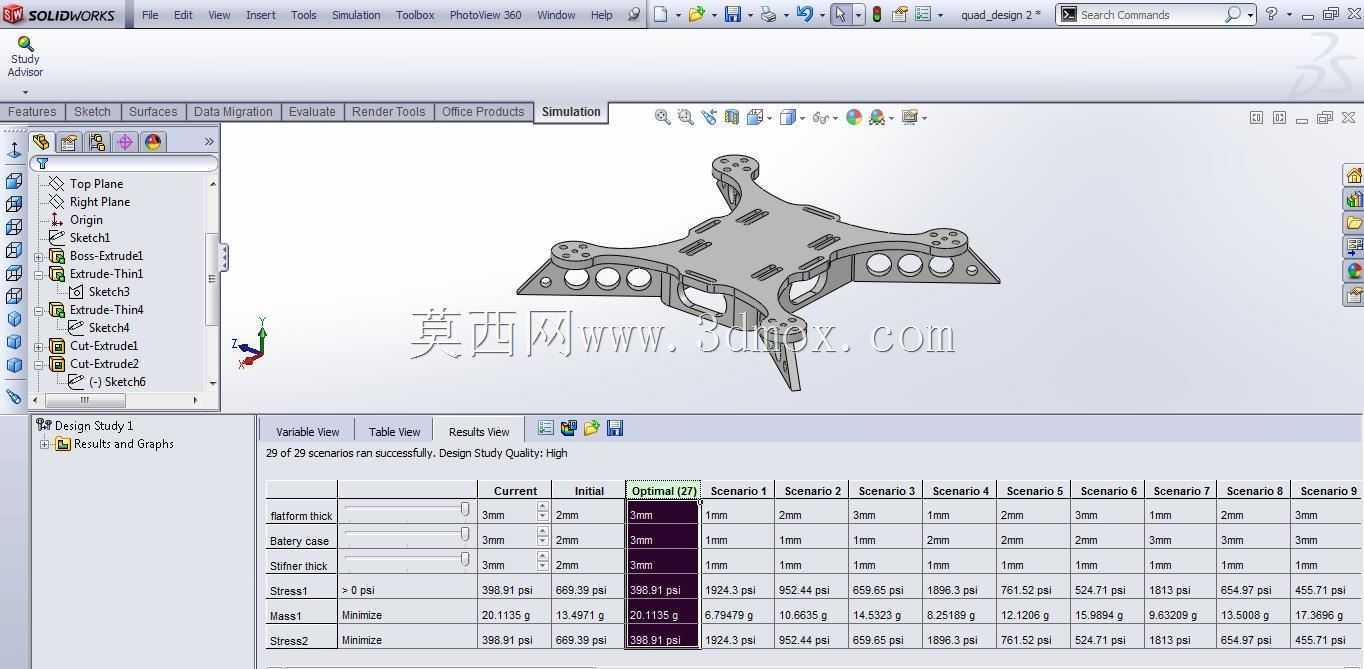

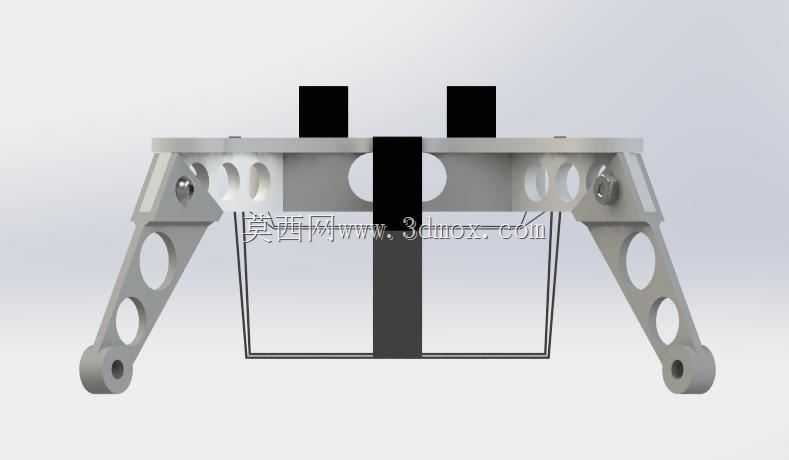

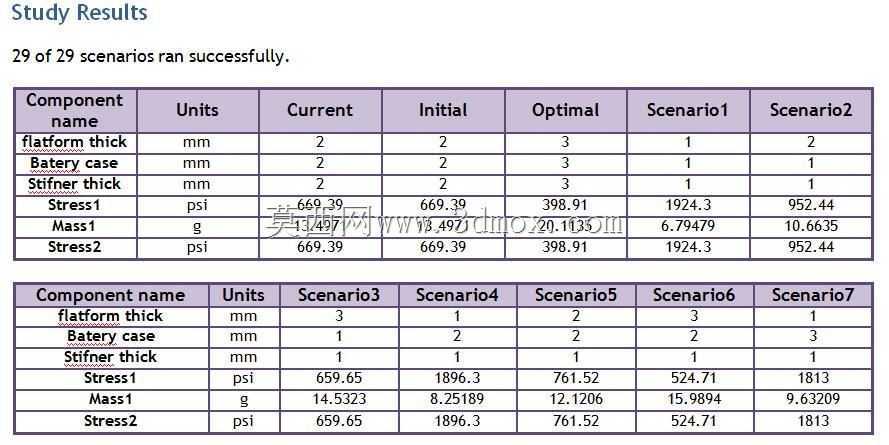

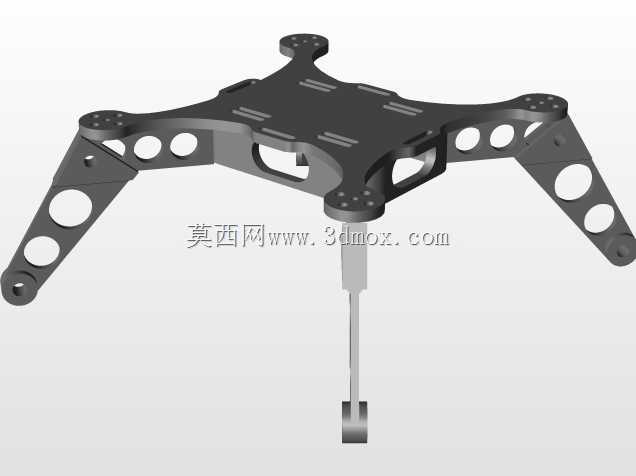

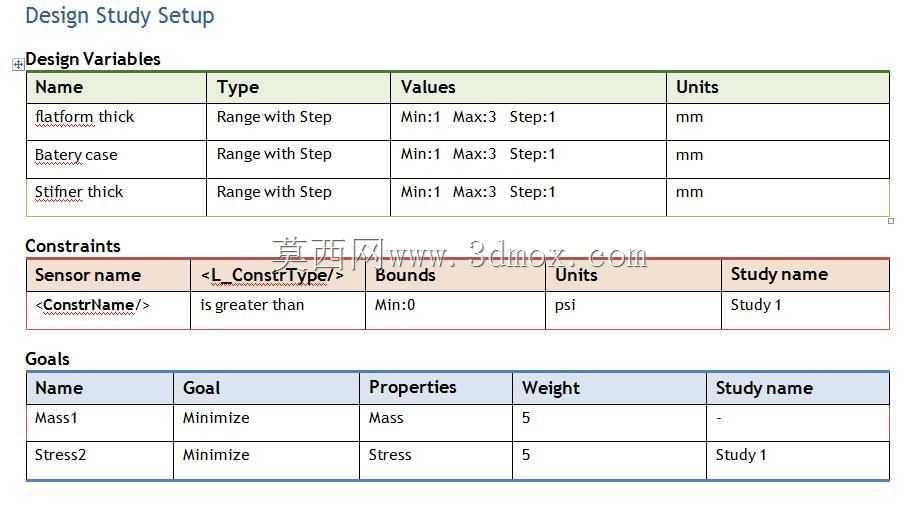

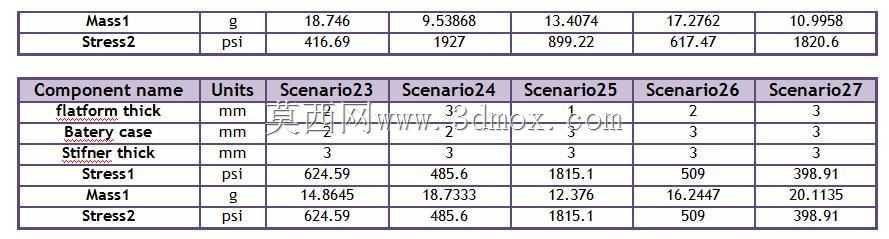

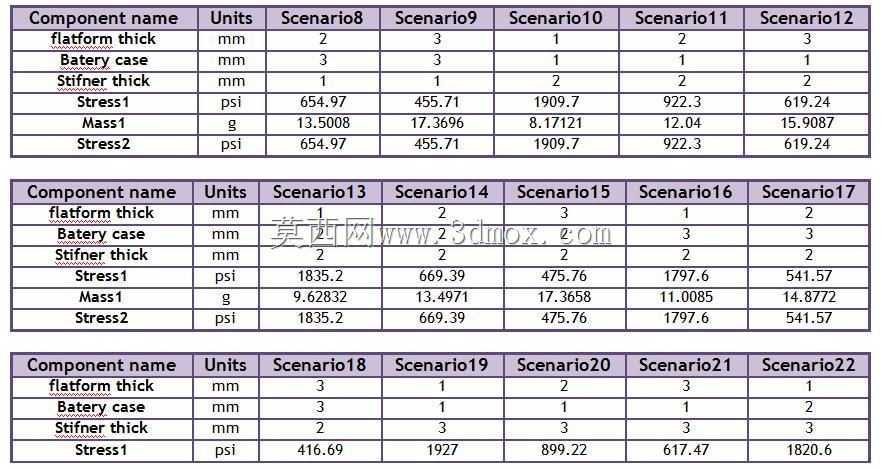

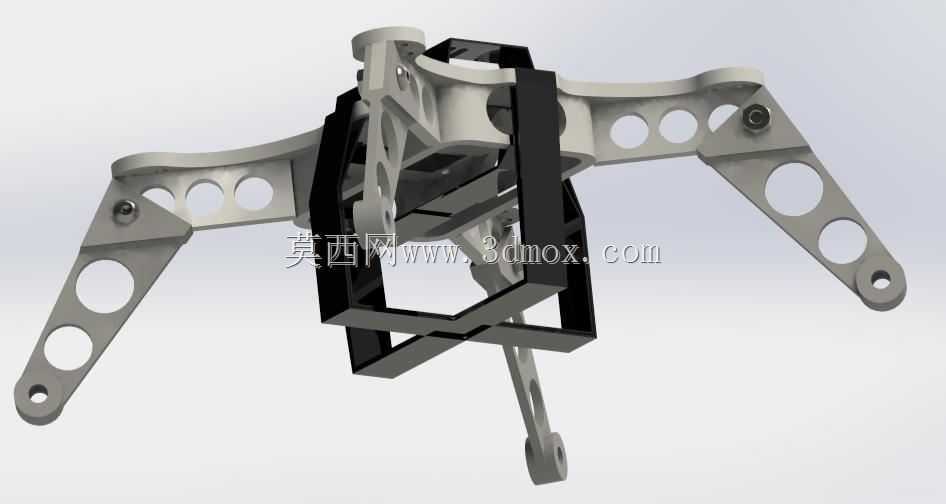

这款四旋翼机架采用仿生蜘蛛的四足延展布局，核心应用场景覆盖小型航拍航测、室内外科研实验、教学实训类小型无人飞行器搭载平台，区别于常规一体式注塑机架，该结构采用分体式机臂与中心承载座组合的形式，可满足不同轴距需求下的快速替换调整。从实际使用维度看，机架的核心功能是为飞控板、电池、电调、动力电机、航拍云台提供稳定的安装基准，同时抵消飞行过程中电机转动产生的共振，抵消不同姿态下的载荷冲击，避免飞行过程中因机架刚性不足导致的飞控姿态解算偏差。设计过程中最初设定的机架板材厚度为2mm，在完成初始结构建模后，通过有限元仿真对机臂受力、中心座承载区域的形变情况进行校核，发现机臂末端安装电机的位置在满油门拉力工况下存在超出允许范围的形变，会导致电机安装角度出现偏差，进而影响飞行姿态的稳定性，因此将整体板材厚度优化调整为3mm，在重量增幅控制在合理区间的前提下，大幅提升了整体结构的刚性。从安装边界来看，中心承载座预留了多层安装位，可适配主流规格的飞控板、电调集成模块与电池绑带固定位，四个机臂末端的电机安装孔位采用通用孔距设计，可适配主流的22系列、23系列无刷电机，机臂上开设的镂空孔位并非单纯为了减重，同时可作为电调走线的穿线位，让整机布线更加规整，避免飞行过程中线路晃动干扰传感器工作。机臂与中心座的连接位置采用嵌入式卡位加紧固件固定的形式，相比常规的直插式连接，可大幅降低飞行过程中机臂松动的概率，即使出现炸机情况，也可单独更换受损的机臂部件，降低使用维护成本。机架下方延伸的起落支撑结构，可在降落时提供缓冲支撑，避免底部搭载的云台或者电池直接触地受损，支撑结构的长度经过匹配计算，不会遮挡云台的拍摄视角，同时能在倾斜降落时提供足够的防侧翻支撑角度。整体结构的外形轮廓采用对称式设计，四个机臂的延展长度一致，可保证飞行过程中整机的重心落在中心座的几何中心位置，减少飞控的姿态修正补偿量，提升飞行续航时间与飞行稳定性，机臂上的镂空排布经过受力路径优化，避开了应力集中的区域，不会因为开设镂空导致结构强度出现断层。
