翼身融合双涵道遥控飞翼结构设计

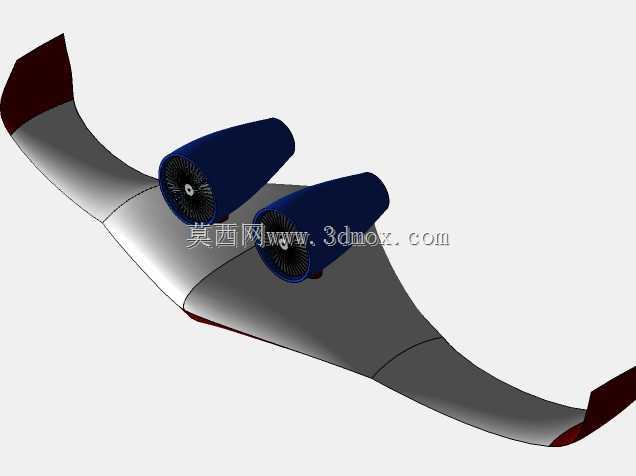

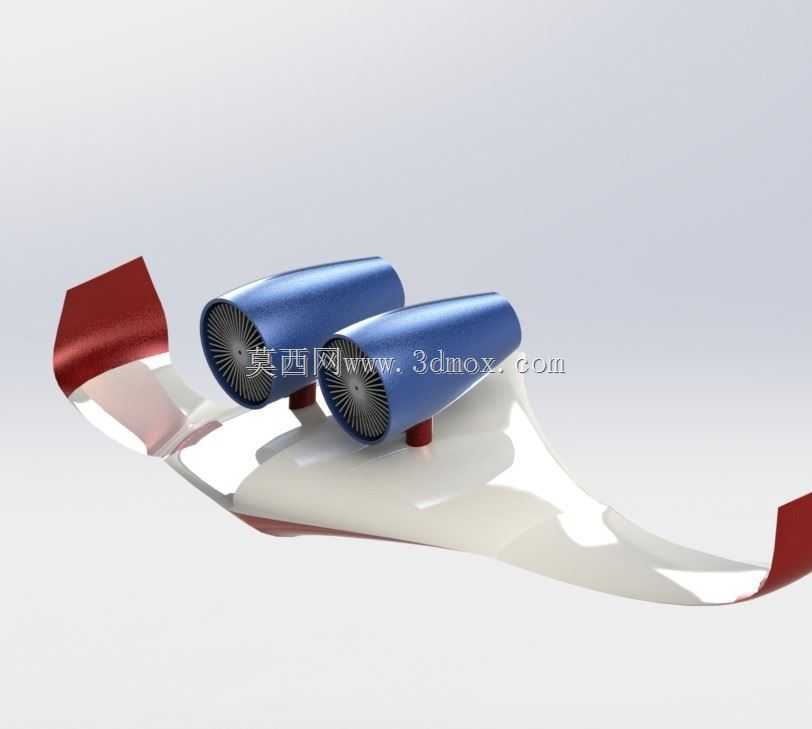

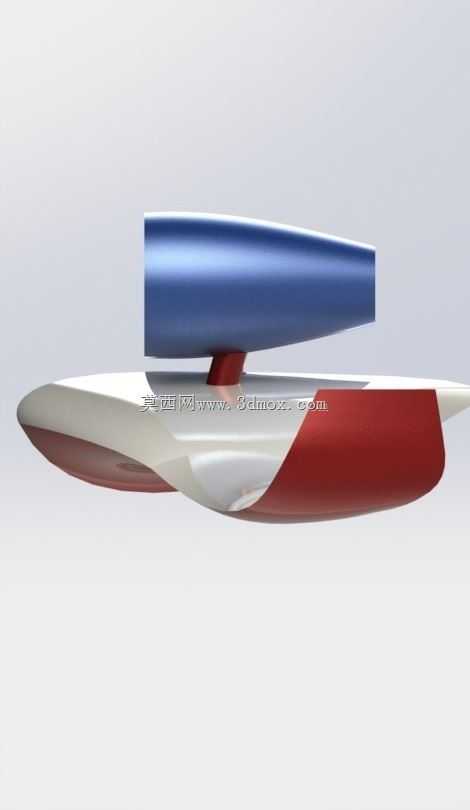

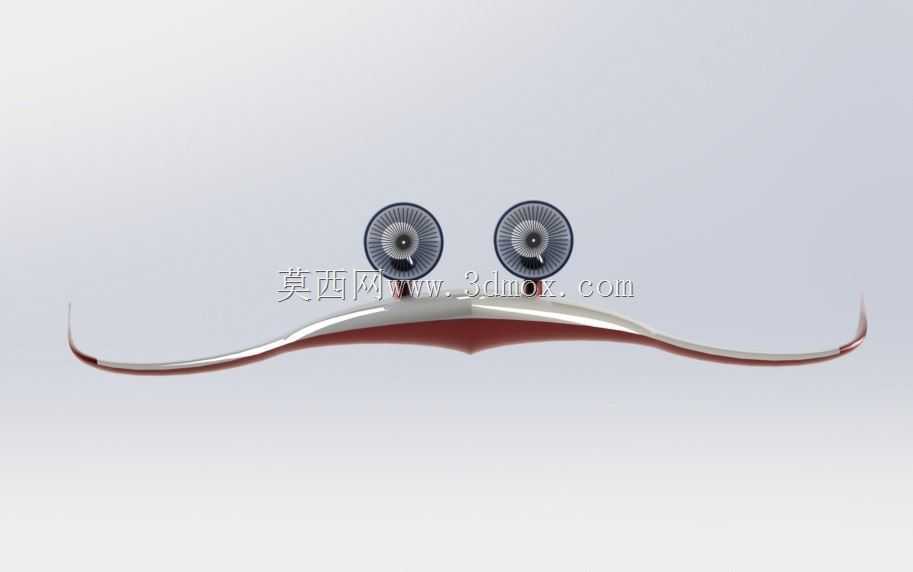

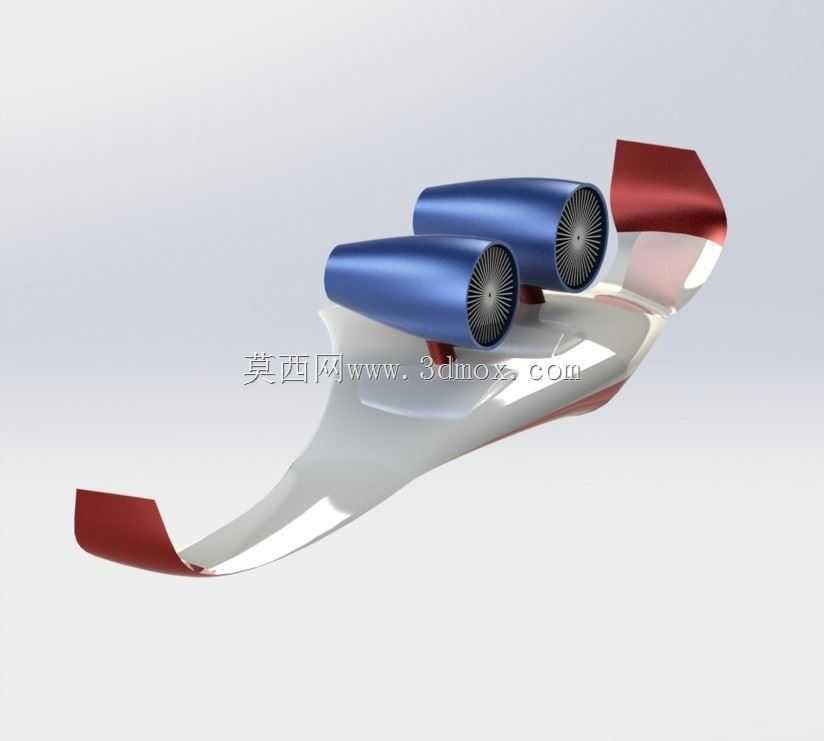

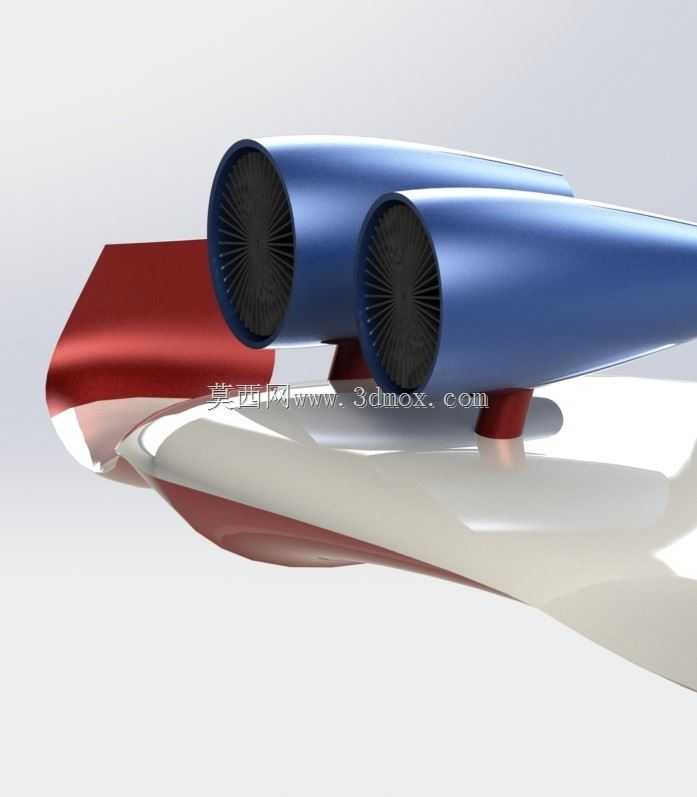

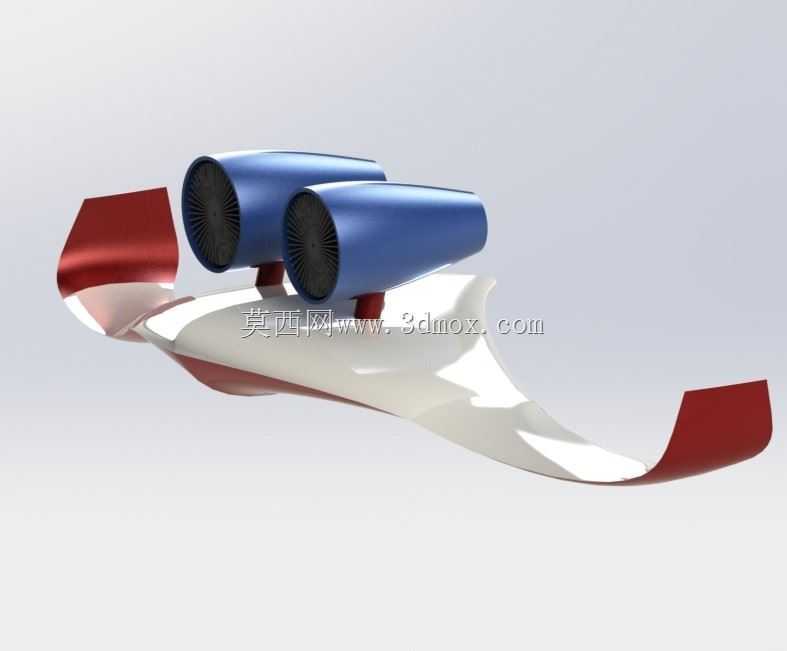

该飞翼构型航模采用无尾翼身融合布局，整体气动面沿展向呈连续光滑过渡，取消常规平尾与垂尾结构，将航向、俯仰控制力矩全部集成到翼梢后缘的一体式舵面中，大幅降低飞行过程中的诱导阻力，同时缩减整机雷达反射截面积，既适配休闲航模飞行的操控需求，也可作为小尺寸隐身气动布局的验证载体。双涵道动力单元对称嵌入机身中部上表面，进气道与机身曲面做齐平修型处理，避免突出结构干扰流经翼面的附面层气流，动力安装位预留标准航模涵道的固定孔位与走线槽，可适配同尺寸规格的电动涵道动力组，安装时仅需校准动力轴线与机身纵轴的平行度，即可保证推力输出方向与飞行航向匹配，不会产生额外的偏航力矩。机身主体采用薄翼型设计，翼型相对厚度沿展向逐步递减，根部最大厚度预留电池、接收机、舵机的安装腔体，腔体开口位于机身腹部，舱盖与机身曲面做共形处理，不会破坏整机气动完整性，安装边界可容纳常规3S-4S航模锂电池与标准尺寸舵机，设备安装后整机重心落在翼弦30%-33%区间内，匹配飞翼构型的静稳定度要求，无需额外配重即可满足首飞调试的重心条件。翼梢端板与后缘舵面采用一体化曲面成型，舵面偏转行程预留±25度的活动空间，既可以通过差动偏转实现航向控制，也可以同向偏转完成俯仰姿态调整，操控逻辑匹配常规航模遥控器的通道设置，飞控系统可直接接入标准舵机接口，无需额外改装舵面传动结构。整机曲面建模全程保持G2连续过渡，没有突兀的折角与突出结构，既降低了3D打印或者轻木蒙皮制作的工艺难度，也能在高速飞行时减少气流分离带来的失速风险，适合航模爱好者作为自制飞翼的结构参考，也可用于小型涵道飞行器的气动性能验证，测试不同舵面偏角下的操控响应特性，为同类型小尺寸飞行器的结构优化提供可落地的建模参考。
