手动台式钻床夹持支撑结构设计

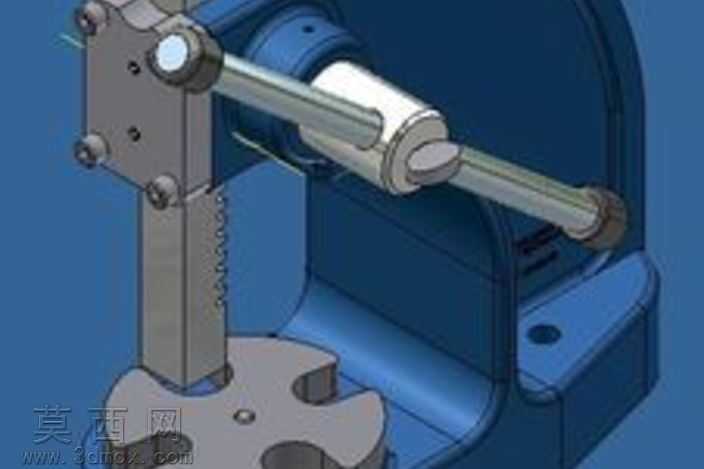

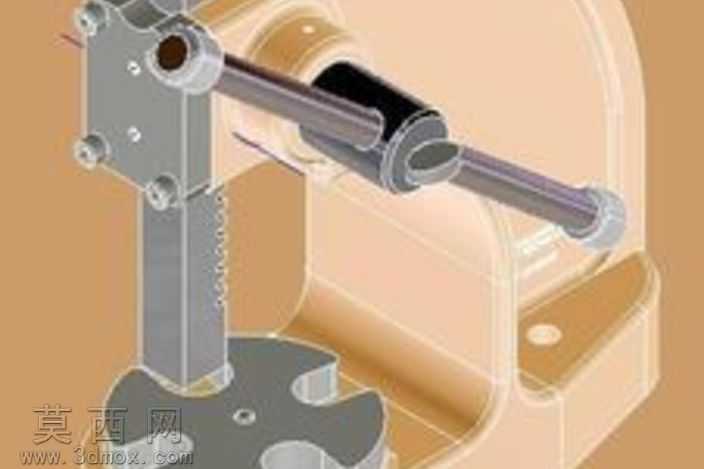

本作品为手动台式钻床的支撑夹持结构三维建模成果，建模阶段围绕台钻实际作业的功能需求展开结构拆解，将整体划分为底座支撑组件、立柱导向组件、进给操作组件、主轴夹持组件四个核心模块，各模块间的装配关系完全匹配实际台钻的运动逻辑。建模过程中严格遵循机械装配的公差配合要求，对导向光轴与滑动衬套的配合间隙、齿条进给的齿形啮合参数、底座工件装夹槽的定位尺寸都做了精准还原，保证模型可直接用于后续的结构验证与运动仿真。材质渲染阶段针对不同构件的实际加工材质做了区分设置：底座与机身主体采用铸铁材质，调配出略带磨砂质感的深灰蓝色金属漆面，还原铸造件表面的细微颗粒质感；导向光轴、进给齿条、锁紧螺栓等传动与紧固件采用镀铬钢材材质，添加高反射度的金属光泽与细微的表面划痕效果，模拟机加工零件的真实表面状态；操作手柄套采用黑色工程塑料材质，设置低反光的哑光质感，区分金属构件的视觉表现。结构设计上充分考虑手动台钻的操作便利性，进给手柄的回转半径符合人体工程学操作范围，立柱上的锁紧机构可快速调整主轴组件的作业高度，底座的开口式装夹槽可适配不同尺寸的工件装夹需求，导向组件采用双光轴平行布局，相比单柱结构大幅提升进给过程的稳定性，减少钻孔作业时的主轴晃动问题。整体建模过程从实际台钻的功能逻辑出发，没有冗余的装饰性结构，每一处构件都对应实际的功能需求，各零件间的连接方式、运动行程都经过合理性校验，既还原了手动台钻支架的真实结构特征，也通过材质与渲染效果区分了不同部件的功能属性，可作为台钻结构优化、教学演示、相关工装设计的参考三维模型使用。
