电机驱动双辊进料办公碎纸设备结构设计

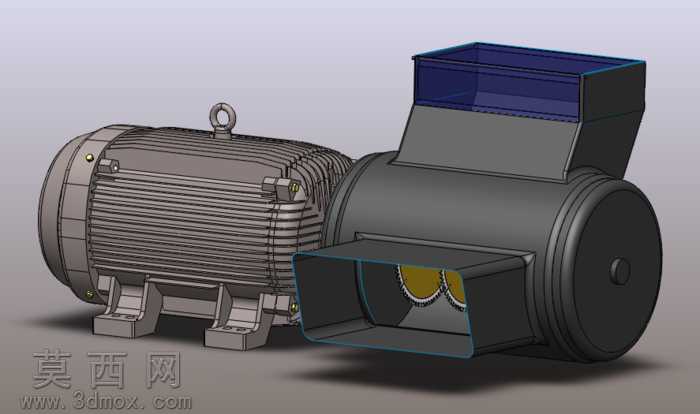

本作品为办公用碎纸设备的三维结构设计，采用SolidWorks完成全参数化建模，整体结构围绕电机直驱双辊切碎核心逻辑搭建，还原了碎纸设备从进料、切碎到出料的完整机械链路。建模过程中优先采用实体建模与钣金建模结合的方式，对驱动端的异步电机外壳散热筋、吊环、接线盒、安装脚座等细节做了1:1还原，通过线性阵列特征快速生成电机壳体的平行散热筋结构，保证特征规整性的同时提升建模效率，对端盖螺栓、轴承配合位等装配结构做了精确的公差预留，确保虚拟装配时无干涉问题。切碎腔体部分采用厚壁实体建模，上方设置倾斜扩口式进料斗，进料斗侧壁做了拔模斜度处理，引导待碎纸张顺畅滑入切碎辊区域，进料斗采用半透明深蓝色材质渲染，直观展示内部进料通道的空间走向；腔体内部的双切碎辊采用齿形啮合结构，建模时通过圆周阵列生成辊面的交错切碎齿，齿形做了圆角钝化处理，既还原真实碎纸刀的切削刃结构，也避免尖锐特征导致的渲染失真。下方出料口采用方型扩口结构，同样做了拔模斜度设计，引导切碎后的纸屑顺畅排出，出料口边缘做了翻边强化结构，提升腔体结构刚度。渲染阶段采用工业产品级渲染参数，金属部件采用磨砂铸铁材质搭配低粗糙度金属质感，还原电机壳体、切碎腔体的铸铁加工表面质感，进料斗采用半透明深蓝色工程塑料材质，通过调整透明度与折射参数，清晰展示内部结构布局；地面添加柔和的接触阴影，突出设备的整体轮廓与装配关系，背景采用浅灰渐变底色，避免多余元素干扰结构展示。设计思路上采用电机与切碎腔体同轴直连的布局，省去额外的传动减速结构，缩小设备整体体积，适配办公场景的紧凑摆放需求；双辊啮合的切碎结构可保证纸张被均匀剪切为细条状，进料斗的倾斜角度经过反复调整，避免纸张卡滞，安装脚座的螺栓孔位做了沉头处理，方便设备通过螺栓固定在工作台面，整体结构无冗余设计，所有部件均具备实际加工可行性，装配逻辑符合常规机械设备的装配流程，可直接用于结构验证、教学演示或后续的工程图导出加工。
