LoRaWAN远程GPS定位追踪器防护外壳

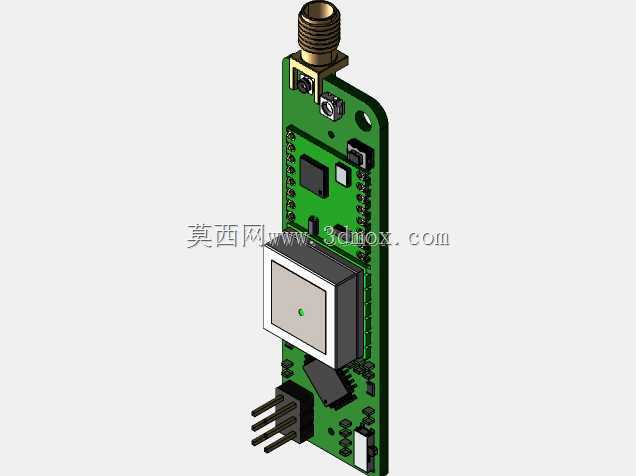

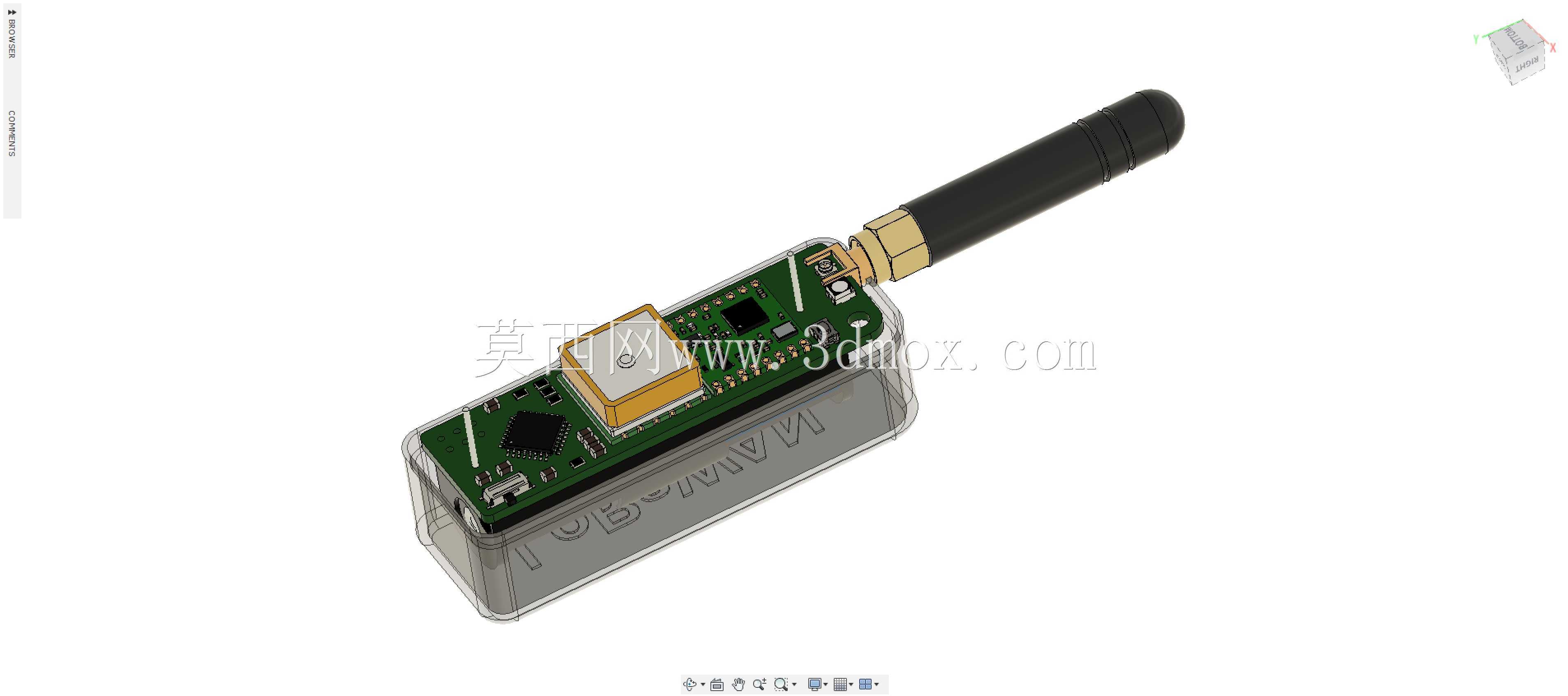

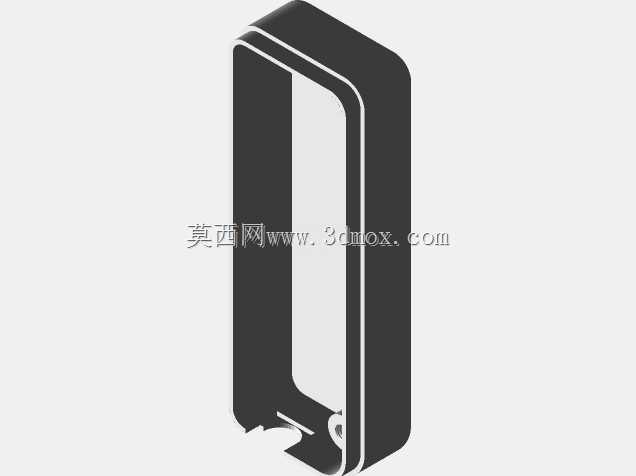

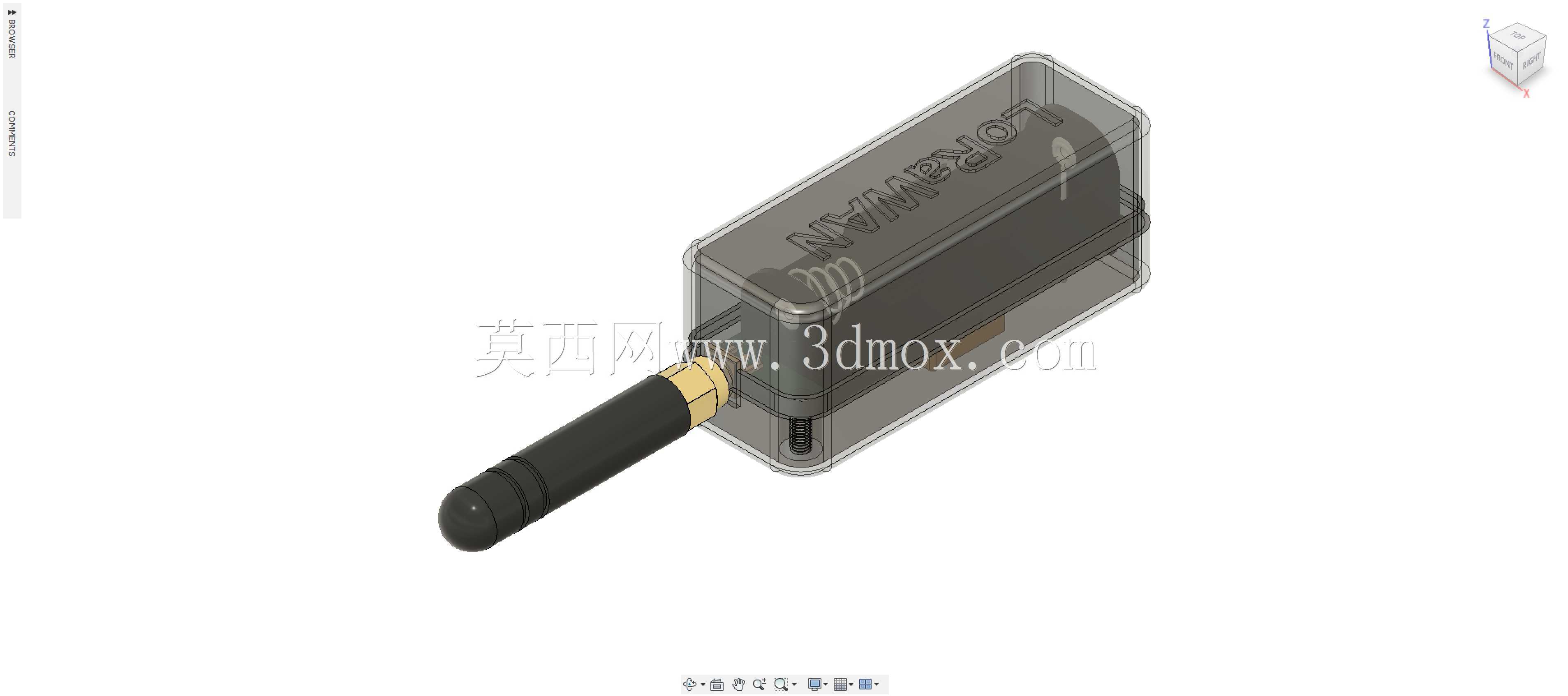

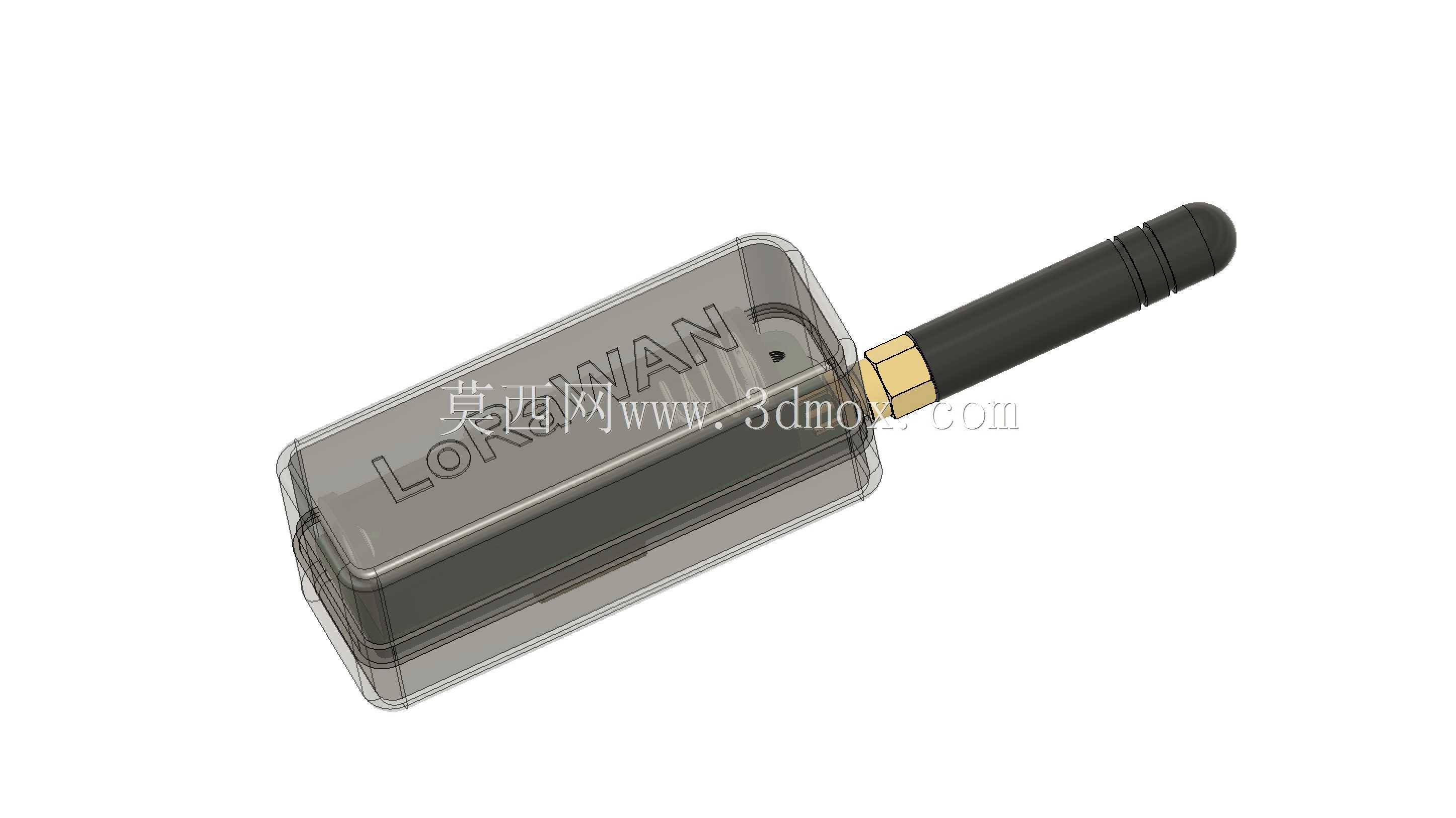

野外资产巡检、偏远区域设备定位、户外作业人员轨迹追踪这类场景中，常规GPS定位设备往往受限于公网信号覆盖不足，无法稳定回传位置数据，LoRaWAN制式的GPS追踪器凭借低功耗、远距离传输的特性，刚好填补了这类场景的应用空白，而配套的防护外壳，是保障设备在复杂户外环境下长期稳定运行的核心结构部件。这款外壳采用上下分体式结构设计，分为底壳与顶壳两个独立部件，设计阶段充分考虑了内部组件的排布逻辑与后期维护需求：内部PCB集成了主控单元、GPS接收模块、LoRa远程通信模块，所有电子元器件均布置在PCB背面，唯独充电电池安装在PCB正面，对应结构上，所有带元器件的PCB区域完全嵌入底壳的限位槽内，采用单颗M2.5螺丝完成PCB与底壳的固定，电池则被限位在顶壳对应的空腔内，需要更换电池时仅需拆开顶壳即可操作，无需拆卸整个PCB与接线，大幅降低了户外维护的操作难度。顶壳对应天线馈线的位置预留了专用开孔，外接的棒状LoRaWAN天线可直接通过该孔与主板射频接口连接，无需额外做走线避让，天线根部与外壳开孔处可通过配套的铜制接头做紧固密封，避免雨水、灰尘从开孔位置进入壳体内部。外壳的壁厚设计充分适配FDM3D打印的工艺特性，采用PLA材质打印时，竖直方向层高设置为0.2mm即可保证壳体表面平整度与结构强度，水平方向壁厚设置为0.48mm，刚好匹配常规0.4mm直径喷嘴的3D打印机走线宽度，打印过程中无需做额外的壁厚补偿，也不会出现填充不均、壳体渗漏的问题。壳体边缘做了错位止口设计，上下壳扣合后止口位置可形成迷宫式密封结构，配合接缝处的薄密封胶条，可实现日常户外使用的防雨、防尘要求，避免野外露水、扬尘侵入壳体内部造成电路短路。外壳整体外形做了圆角过渡处理，没有尖锐棱角，既可以避免安装使用过程中划伤操作人员，也能减少户外磕碰时的应力集中，降低壳体开裂的风险。内部的限位筋与PCB轮廓完全匹配，安装后PCB不会在壳体内出现窜动，即使设备从1.2米高度自由跌落至硬质地面，内部元器件也不会因移位出现引脚脱焊、接线松脱的问题。
