小米手机桌面立式支撑支架结构设计

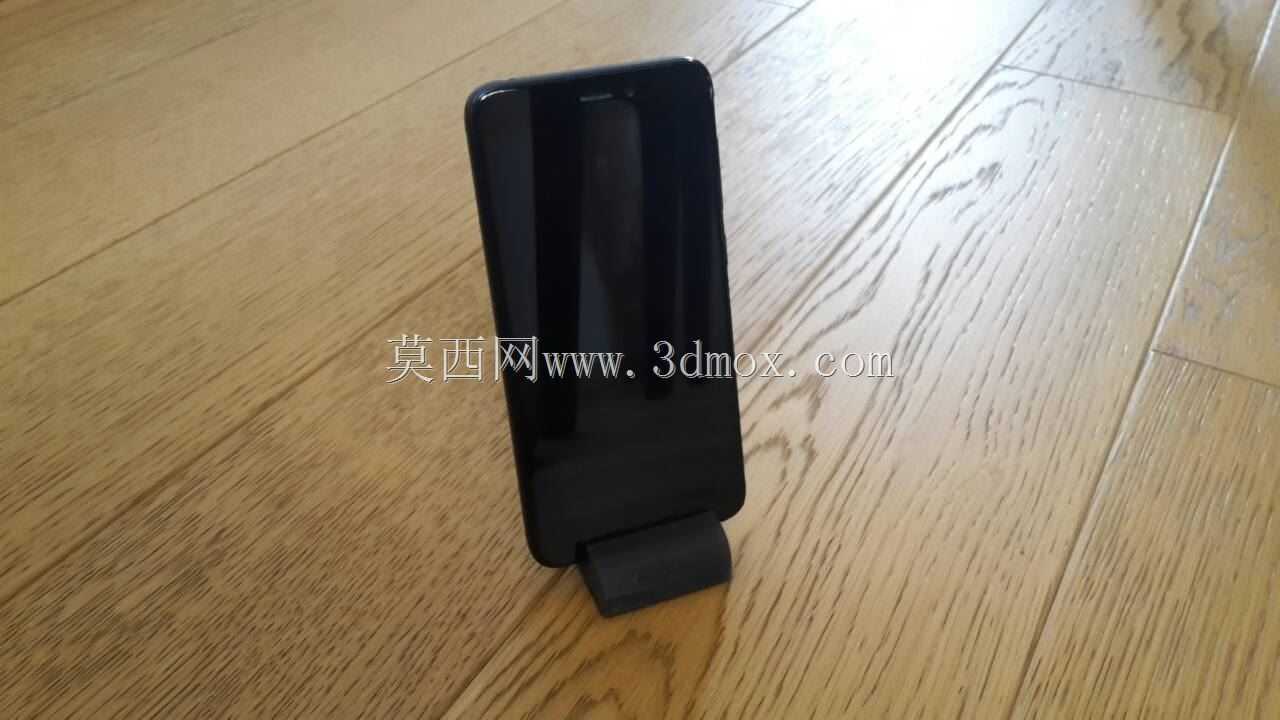

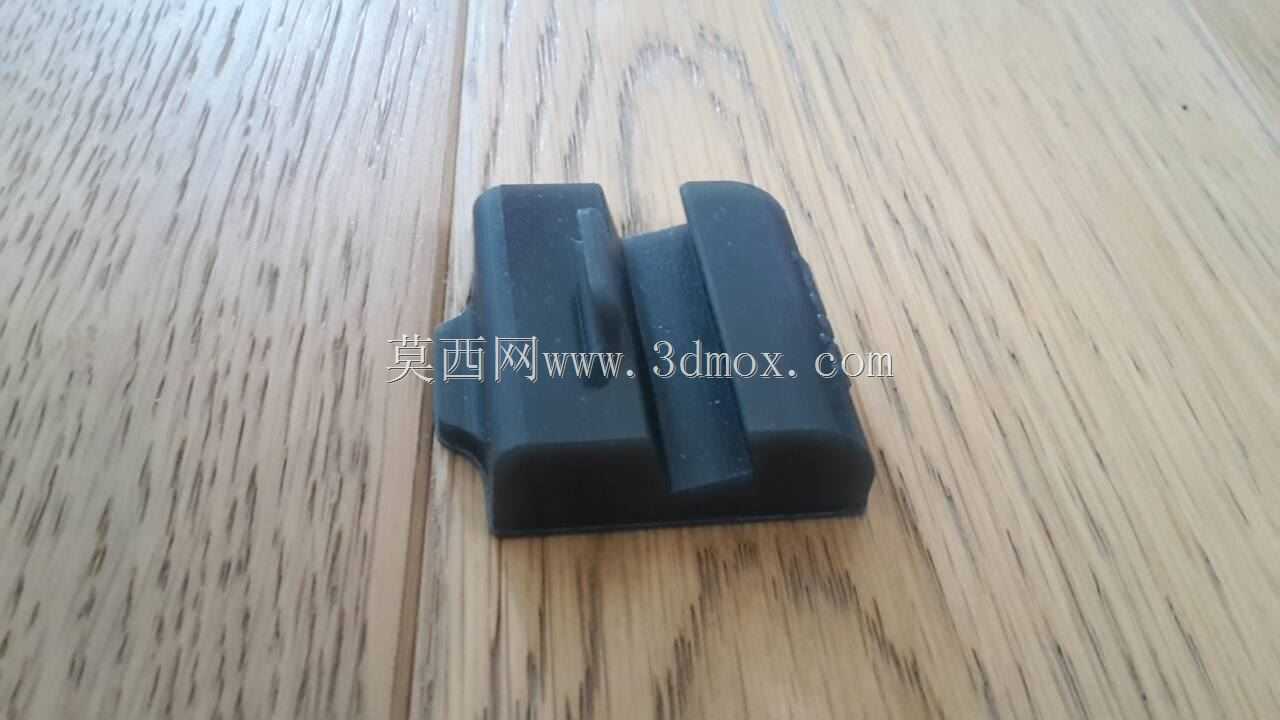

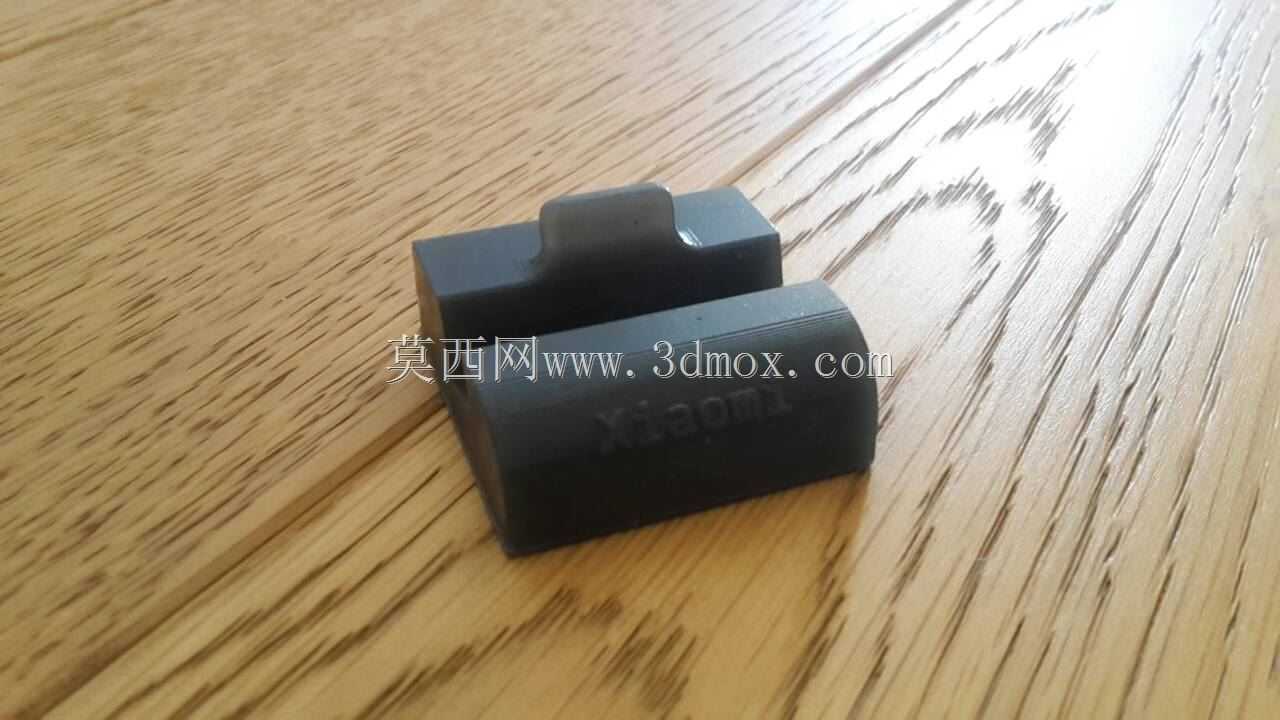

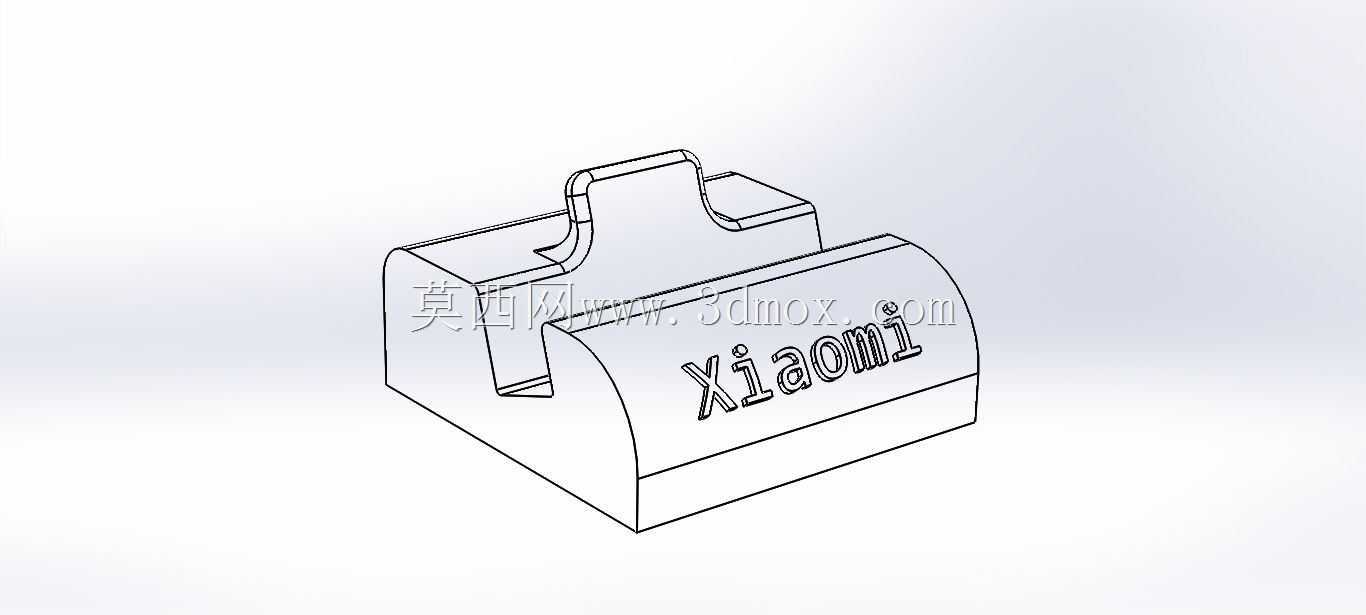

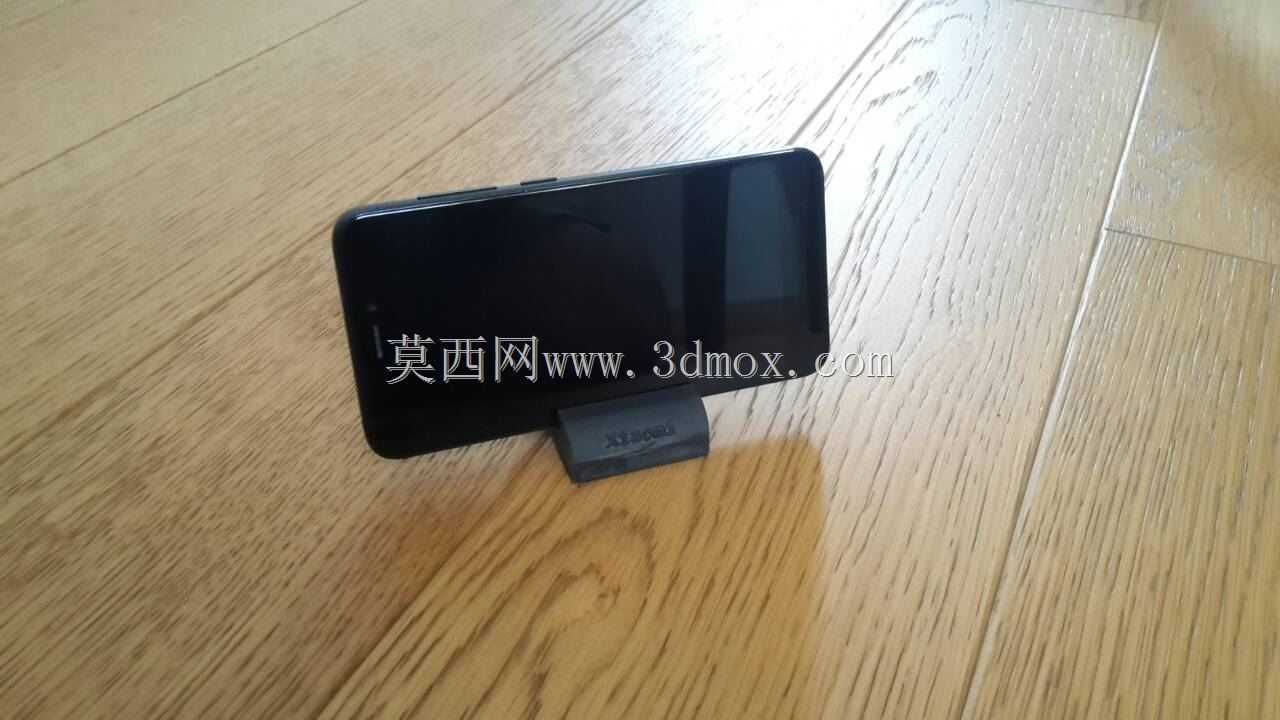

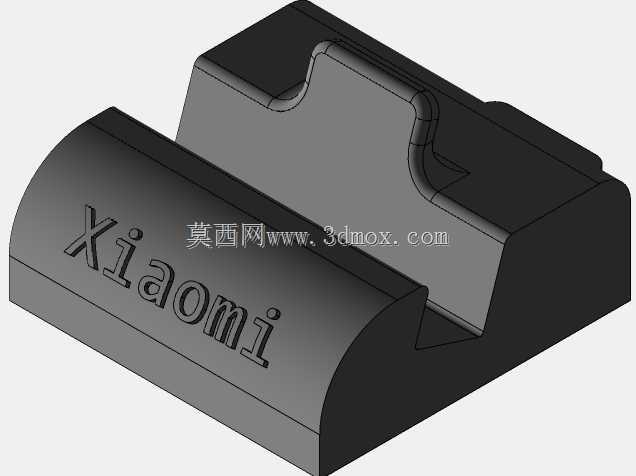

日常桌面场景中，手机横放或斜靠容易出现滑动倾倒问题，这款适配小米、红米系列手机的立式支撑支架，主要解决桌面使用时手机的固定支撑需求，可覆盖办公工位、居家桌面、前台展示等多类使用场景，满足用户刷看视频、视频通话、查看消息时的解放双手需求。从结构设计逻辑来看，这款支架采用一体化的L型承托结构，没有额外的拼接部件，整体依靠底部的承托凸台与背部的靠面形成稳定的三角受力结构，手机放置时，底部凸台刚好卡住手机下边缘，背部靠面贴合手机背面中下部位置，受力点避开手机侧边按键与背部摄像头模组区域，不会出现按压按键、刮花镜头的问题。设计时充分考虑了3D打印的成型特性，整体结构无悬空倒扣，不需要额外添加打印支撑，打印完成后仅需去除底部 raft 层即可直接使用，没有后续的装配、粘接工序，打印容错率高，普通FDM打印机即可完成制作。外形尺寸方面，支架整体高度控制在80mm以内，背部靠面宽度为65mm，底部承托凸台的伸出长度为12mm，凸台高度为8mm，能够适配厚度在6mm到12mm之间的直板手机，带常规厚度保护壳的小米、红米全系列直板手机都可以稳定放置，不会出现卡壳过紧或承托不足的问题。支架背部靠面设置了5度的后仰倾角，这个角度经过多次调试，既能够保证手机放置后的重心落在支架支撑面范围内，不会出现前倾翻倒的问题，同时也符合人眼坐姿观看手机屏幕的舒适视角，长时间观看不会出现颈部过度前倾的疲劳感。底部承托面做了0.5mm的内凹防滑纹理，不需要额外粘贴防滑胶垫，就可以增加与手机接触位置的摩擦力，手机放置后即使受到轻微的桌面碰撞，也不会出现滑落移位的情况。支架底部与桌面接触的平面做了整面的平整处理，接触面积达到4200平方毫米，自身放置在光滑桌面时也具备足够的稳定性，不会随着手机的取放出现连带移位。从实际使用测试来看，这款支架除了支撑手机之外，也可以临时支撑同厚度的小型平板、电子书阅读器等数码设备，适用场景具备一定的拓展性。结构设计上没有多余的装饰性结构，所有曲面与棱角都做了R2的圆角过渡，没有尖锐边角，取放手机时不会刮伤手机外壳，日常拿取支架时也不会划伤手部。整体壁厚均匀控制在3mm，既保证了足够的结构强度，日常使用不会出现弯折断裂的问题，同时也尽可能控制了打印材料的消耗，单只支架的打印耗材用量控制在15g以内，打印时长不超过1小时，制作成本极低。
