农用悬挂式整地播种作业机架结构

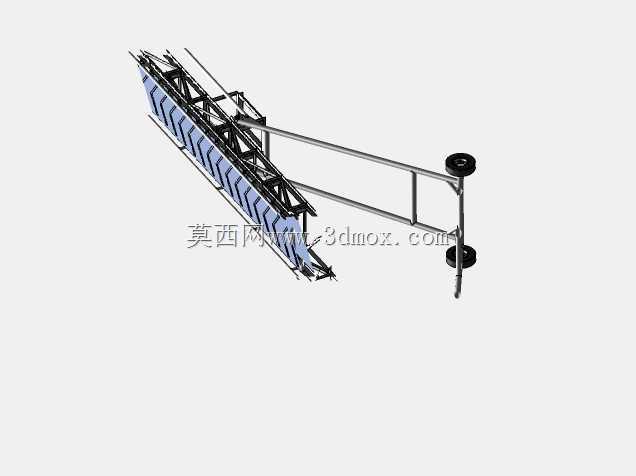

该结构为适配中小马力拖拉机后悬挂的农田作业承载机架，主要应用于旱田播前整地、同步条播作业场景，可直接挂载在拖拉机后三点悬挂位置，替代传统分体式整地、播种机具的独立机架，减少田间作业时的机具反复挂接拆卸流程，适配华北、东北区域的大田玉米、大豆种植的耕播环节作业需求。从结构设计逻辑来看，整体采用桁架式方管焊接主框架，主纵梁选用厚壁矩形管作为承载主体，沿作业幅宽方向横向排布多组安装位，可根据作业需求加装圆盘耙片、开沟器、覆土镇压组件等不同作业部件，框架前段设置与拖拉机悬挂点匹配的铰接挂耳，挂耳位置做了加厚补强处理，避免大负载作业时出现焊缝开裂、挂耳变形的问题。机架尾端设置两个支撑行走轮，轮架高度可通过丝杆调节，以此控制作业部件的入土深度，调节行程覆盖常规旱田作业3-12厘米的耕深需求，行走轮选用实心橡胶轮，适配田间泥泞、秸秆残留的复杂地面工况，避免充气轮易扎胎、陷车的问题。主框架侧面延伸出斜向加强撑杆，连接前端悬挂位与尾端轮架，形成稳定的三角受力结构，作业时可将拖拉机传递的牵引力、地面起伏带来的冲击载荷均匀分散到整个框架，避免局部应力集中导致的结构变形。从安装边界来看，该机架整体作业幅宽适配3.6米以内的播幅需求，挂接后整机纵向伸出长度控制在1.8米，不会对拖拉机转向半径造成过大影响，各作业部件的安装孔位采用标准化长圆孔设计，可兼容市面上多数常规型号的开沟、整地配件，无需二次打孔改装即可完成部件加装。框架上的排种器安装位预留了传动机构的走管空间，可配套安装地轮驱动的链条传动系统，实现行走速度与播种量的同步匹配，作业时无需额外配置动力输出，依靠拖拉机牵引即可完成全部作业流程，结构件表面做了喷塑防锈处理，可适应田间高湿、化肥腐蚀的使用环境，延长整机的户外使用寿命。
