农用悬挂式多齿深耕松土整地机具

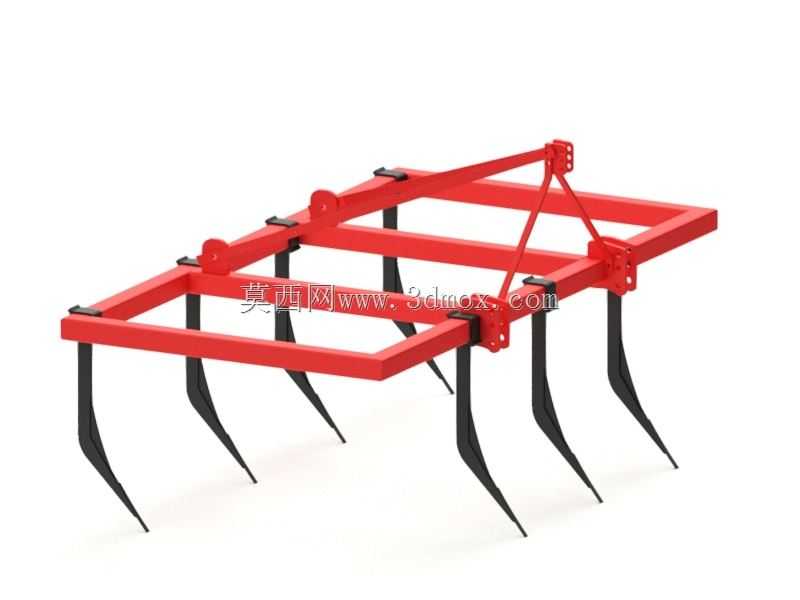

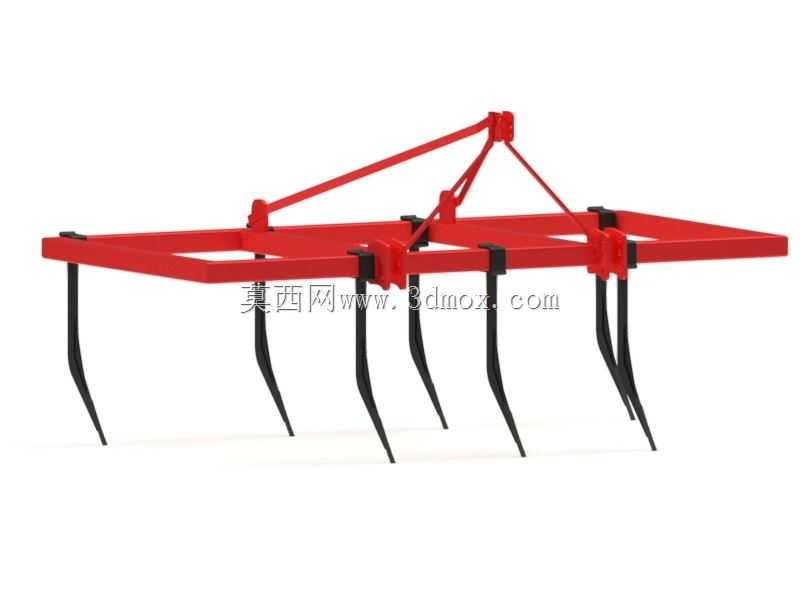

这款悬挂式多齿松土作业机具，主要适配大马力轮式拖拉机后置三点悬挂接口，是旱作农业区播前整地、作物生长期行间深松作业的核心配套农具，在东北黑土地保护、华北黄淮海平原深耕改土、西北黄土高原坡耕地蓄水保墒的作业场景中应用广泛，能够打破长期浅耕形成的犁底层，提升土壤孔隙度与雨水下渗能力，减少地表径流造成的水肥流失。整机采用矩形方管焊接成型的主框架结构，框架横向跨距匹配常规拖拉机后轮轮距范围，作业时不会碾压已松区域，纵向排布的七组弯形松土齿按等间距错位布置，相邻齿的作业幅宽存在重叠量，避免出现漏耕条带，单齿入土角经过反复调校，作业时既能保证齿尖顺利切入硬质土层，又能降低牵引阻力，减少拖拉机动力损耗。松土齿采用上窄下宽的弯臂构型，上部通过螺栓压板组件与主框架固定，磨损后可单独快速更换，齿尖做了加厚耐磨处理，作业中遇到土壤中的碎石、作物残根时，可通过齿身的弧形曲面将障碍物抬升至地表，避免齿体受冲击断裂。机具上部设置的悬挂连接架严格遵循三点悬挂尺寸规范，上拉杆连接点与两个下拉杆铰接点的相对位置符合通用农机挂接标准，挂接后可通过拖拉机液压系统控制作业深度，最大入土深度可满足深松作业的农艺要求，运输状态下的离地间隙满足乡村道路、田间机耕道的通行要求，不会刮蹭路面凸起。设计过程中针对框架受力做了针对性加强，横梁与纵梁的连接位置增设三角加强筋，避免作业中因土壤阻力不均出现框架开焊变形，整体结构无多余冗余部件，日常维护仅需定期检查连接螺栓紧固状态、更换磨损齿尖即可，适配不同土壤质地的耕地作业需求，在黏重黑土、沙壤土、黄土质耕地都能稳定完成松土作业，作业后土壤表层平整度高，不会出现过大土块，可减少后续耙地、旋耕的作业遍数，降低农业生产的作业成本。
