3D打印斜齿轮啮合传动演示结构

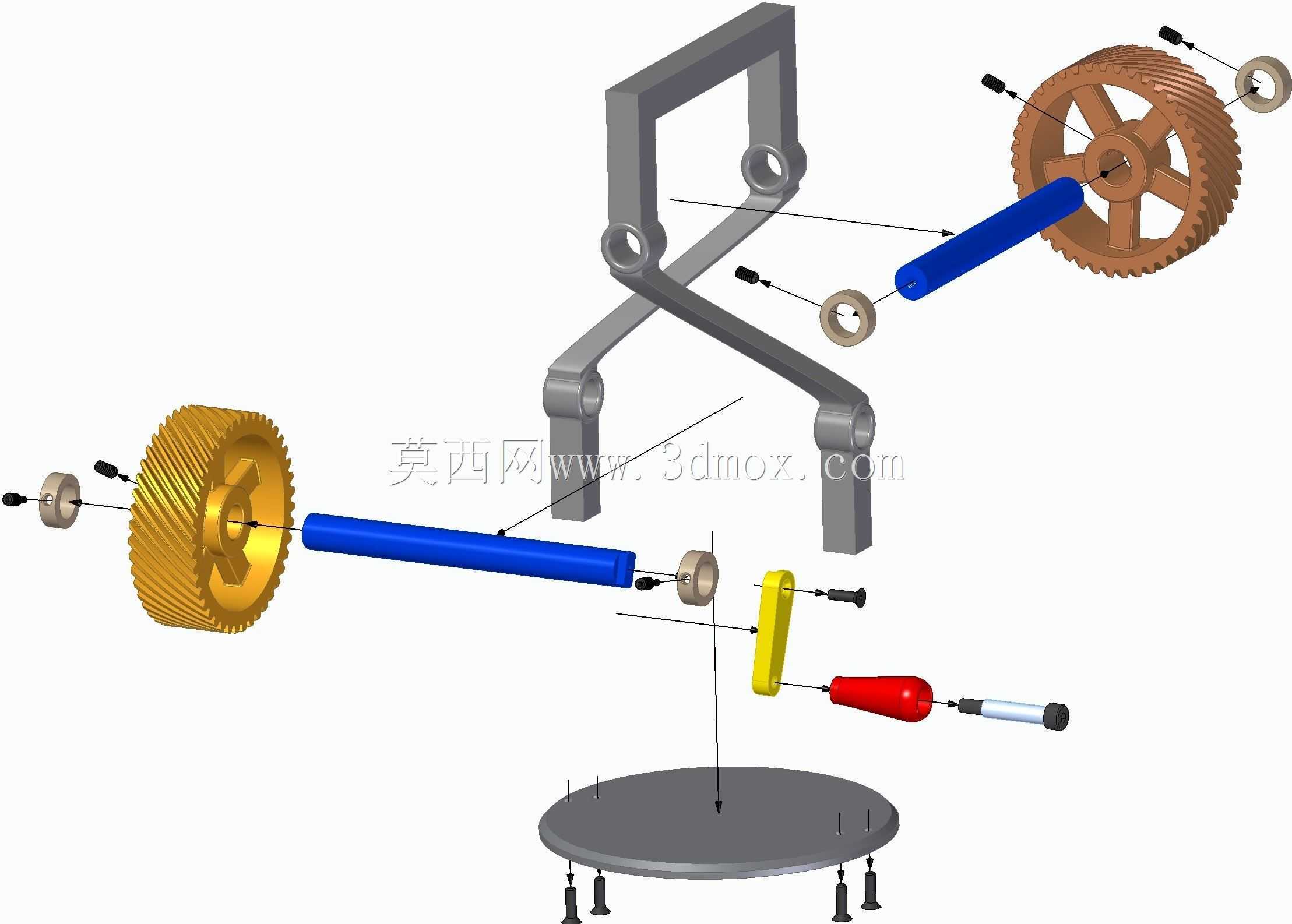

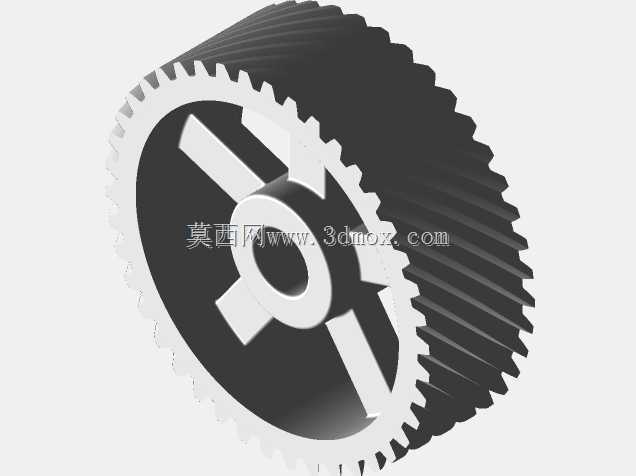

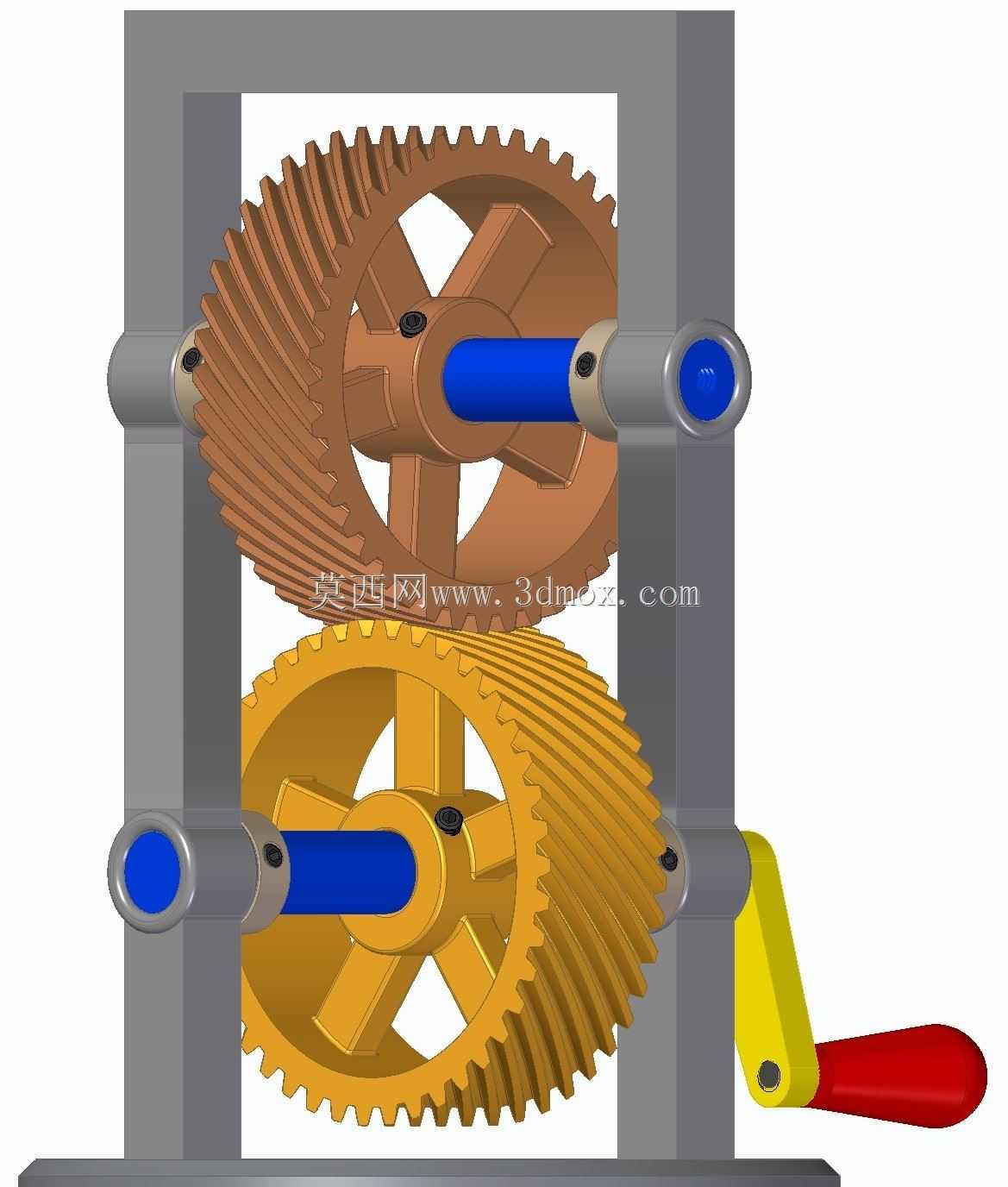

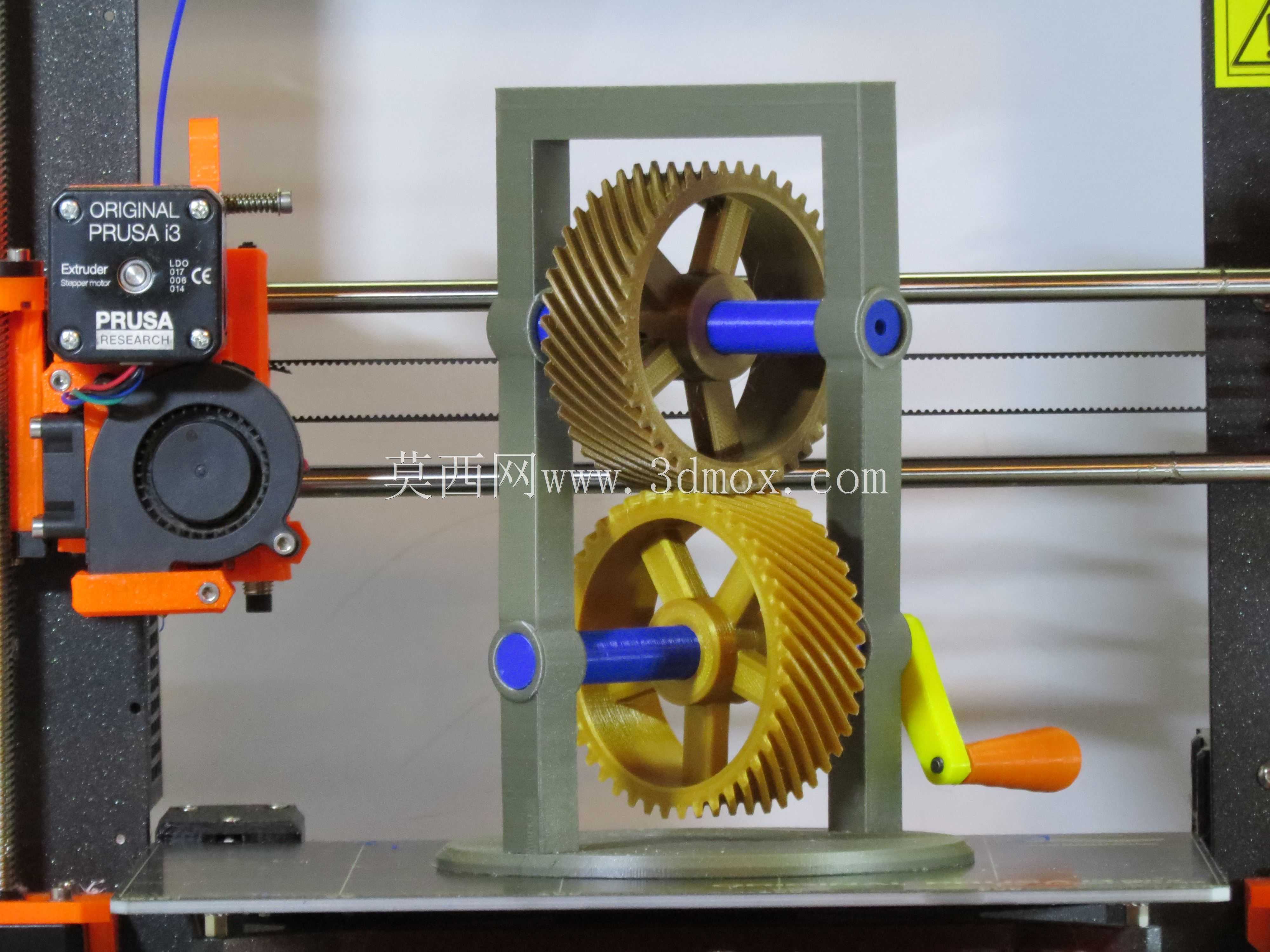

这套斜齿轮传动结构采用框架式安装布局，核心为一对参数匹配的交错轴斜齿轮副，整体安装边界适配常规桌面级FDM3D打印机的成型仓尺寸，框架两侧预留的光杆安装孔位可直接固定在标准2020铝型材机架上，无需额外加工转接件。从实际应用场景来看，这类交错轴斜齿轮结构常被用于小载荷的换向传动工位，比如小型物料分拣设备的换向输出端、桌面级自动化教具的传动单元，或是文创类机械动态装置的动力传递环节，相比直齿轮交错传动，斜齿轮啮合时的重合度更高，手动驱动时的卡顿感明显降低，传动过程的噪音也更小。设计阶段优先考虑了3D打印的工艺适配性，所有零件均做了最小壁厚校验，齿轮齿根位置做了0.2mm的圆角过渡，避免打印过程中出现层间剥离导致的断齿问题，框架上的轴孔与打印轴采用间隙配合设计，预留了0.15mm的装配公差，打印完成后无需二次打磨即可完成组装。齿轮的齿向角度经过反复校验，两个斜齿轮的螺旋角大小相等、方向相反，啮合时的接触线沿齿宽方向逐步推进，不会出现直齿轮啮合时的整齿冲击问题，手动摇臂直接连接在下齿轮的轴端，摇动手柄时动力可平稳传递至上齿轮，整个传动过程无卡滞、无跳齿现象。框架采用双侧立式支撑板加底部安装座的一体式结构，支撑板上的轴孔同轴度公差控制在0.1mm以内，保证两根传动轴的平行度满足斜齿轮啮合的中心距要求，避免因轴系偏斜导致的齿面偏磨问题。轴端采用蓝色轴套做轴向限位，防止齿轮运转过程中出现轴向窜动，摇臂的握持部分做了圆弧过渡处理，手动操作时的握持手感更舒适。这套结构除了作为机械原理演示教具使用外，也可直接移植到小功率的手动传动设备中，比如小型手摇粉碎机、桌面级卷料装置的传动单元，只需根据实际载荷调整齿轮的模数与齿宽参数，即可匹配不同的传动扭矩需求。设计过程中特意规避了需要支撑的悬空结构，所有零件均可无支撑打印，大幅降低了打印后的后处理工作量，齿面的打印层纹方向与啮合受力方向形成一定夹角，不会影响齿轮的啮合精度，长期运转下的齿面磨损也处于可控范围。
