博世电动工具螺旋枪行星减速器内齿圈

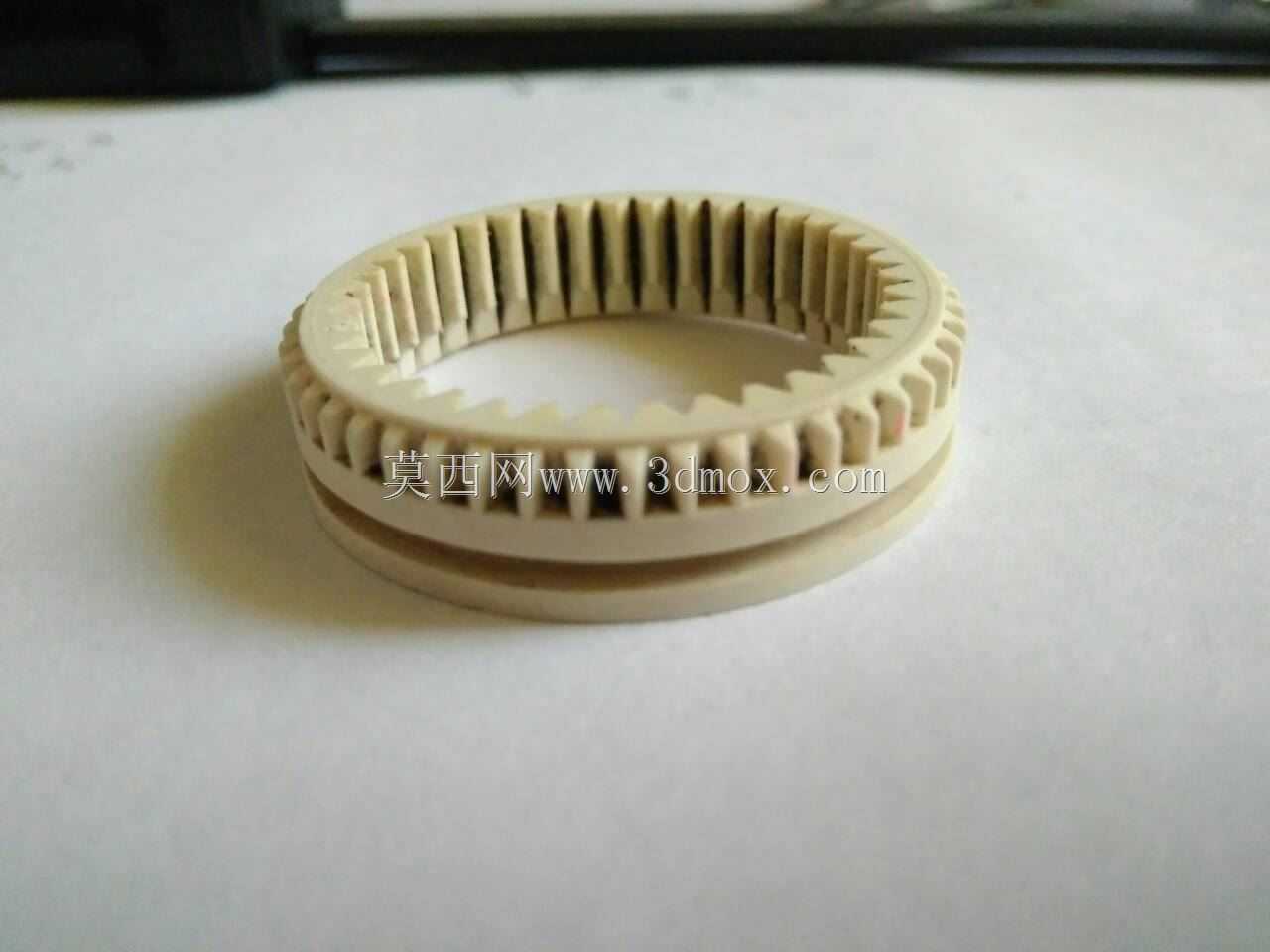

手持电动螺旋枪在装修、钣金装配、钢结构安装场景中，需要在紧凑的枪身空间内实现高扭矩低转速输出，行星减速机构是这类工具的核心传动单元，而内齿圈作为行星轮系的固定承载部件，直接决定整套减速机构的传动精度、承载能力与运行寿命。这款内齿圈采用工程塑料材质加工，适配小扭矩手持螺旋枪的轻量化设计需求，相比金属齿圈能有效降低枪身头部重量，减少长时间手持操作的疲劳感，同时塑料材质自带的自润滑特性，可降低行星轮运转时的摩擦损耗，减少日常维护的润滑需求。

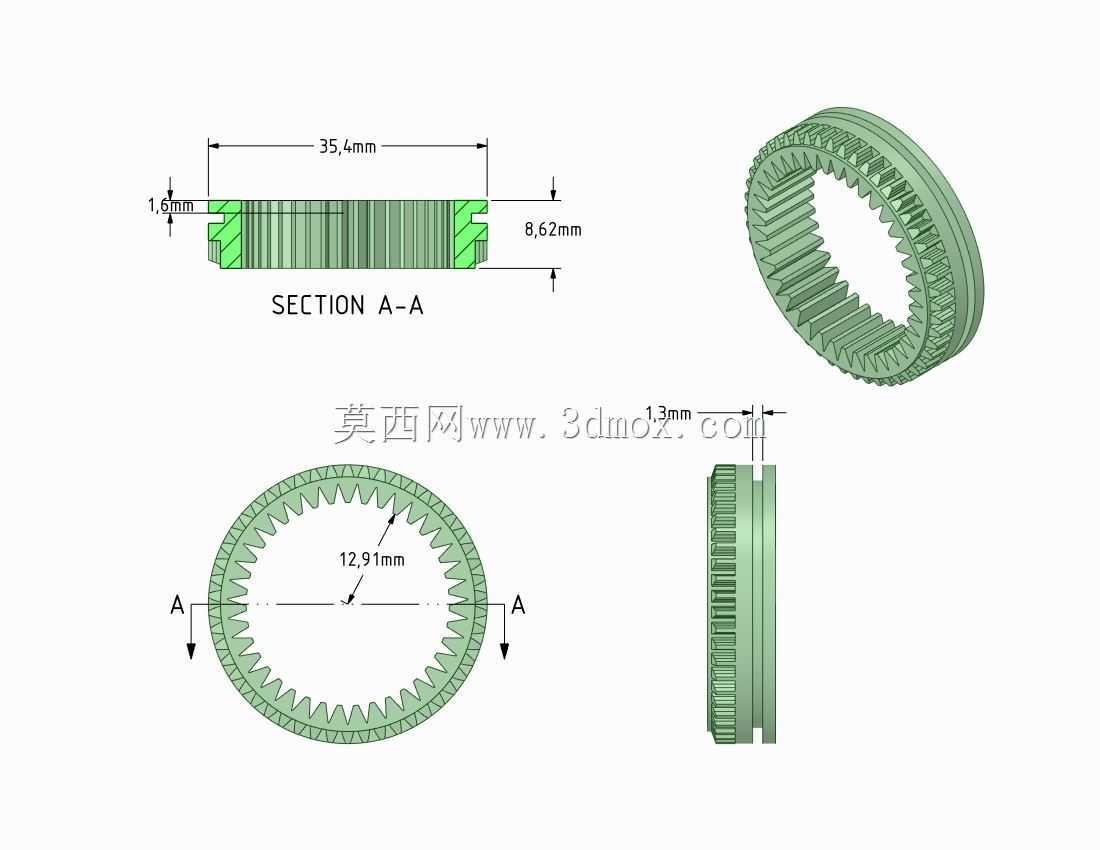

从结构设计来看，该齿圈为双联齿结构，内侧是与行星轮啮合的直齿内齿，外侧设置有一圈外齿用于和减速箱壳体的定位卡槽配合，实现周向固定，避免齿圈在承受传动反扭矩时发生跟转。齿圈上下端面设计有定位凸台，分别与减速箱的上下端盖配合，限定轴向窜动间隙，保证行星轮与内齿的啮合宽度始终处于设计范围内，避免偏载导致的齿面异常磨损。建模过程中，齿形参数完全参照实物测绘数据还原，齿向公差、齿距累积偏差都按照手持电动工具的通用精度等级设定，既满足小模数齿轮的传动啮合要求，又适配3D打印快速成型的工艺特性，无需后续二次机加工即可完成样件制作。

安装边界方面，齿圈的外径与减速箱壳体内孔采用小间隙配合，配合公差控制在0.02-0.05mm区间，既方便装配时的快速压入，又能避免间隙过大导致的齿圈偏心。内齿的分度圆直径与行星轮的中心距参数严格匹配行星轮系的传动比要求，保证三个行星轮能够同时均匀啮合，载荷均匀分配到每个行星轮上，避免单轮过载断齿。齿圈的轴向总厚度适配减速箱的内部安装空间，上下端面的平行度公差控制在0.03mm以内，保证端盖压紧后齿圈不会发生倾斜。这类塑料内齿圈主要应用于家用级、DIY级手持电动螺旋枪，针对低频次、小扭矩的使用场景设计，在满足使用强度的前提下最大化压缩生产成本，同时降低整机重量，提升手持操作的便携性。建模时还充分考虑了3D打印的成型工艺，齿根处设置了微小的工艺圆角，避免打印过程中出现应力集中导致的齿根开裂，同时所有棱角处都做了微小倒角处理，去除打印后的毛刺，无需额外后处理即可直接装配使用。
