拓扑优化轻量化CAE支架结构设计

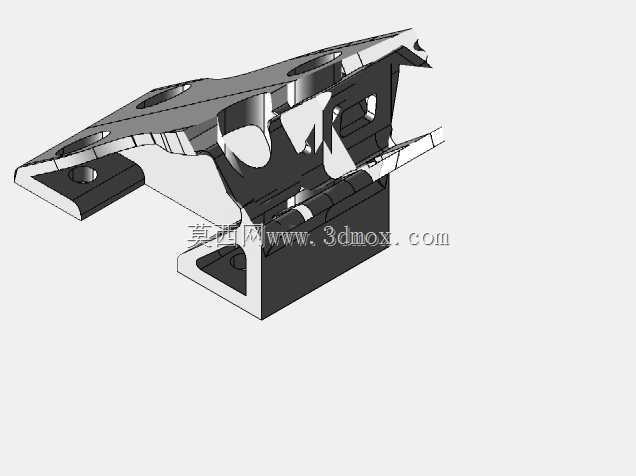

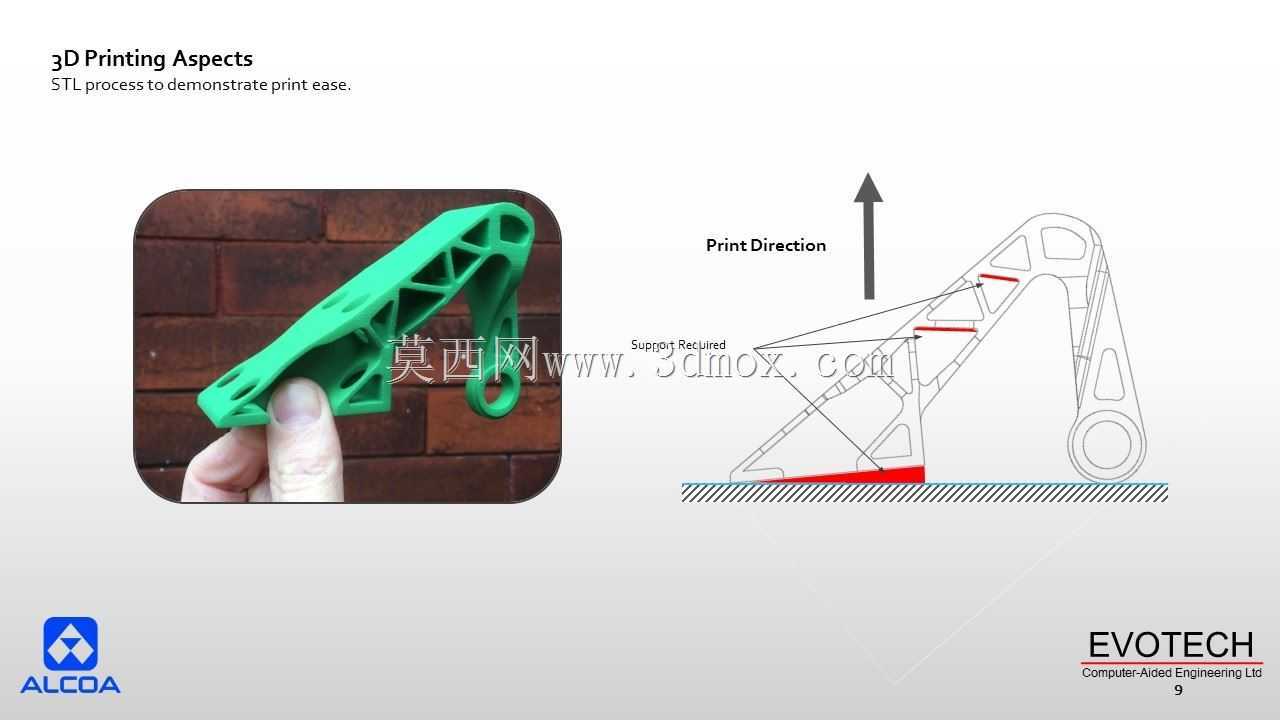

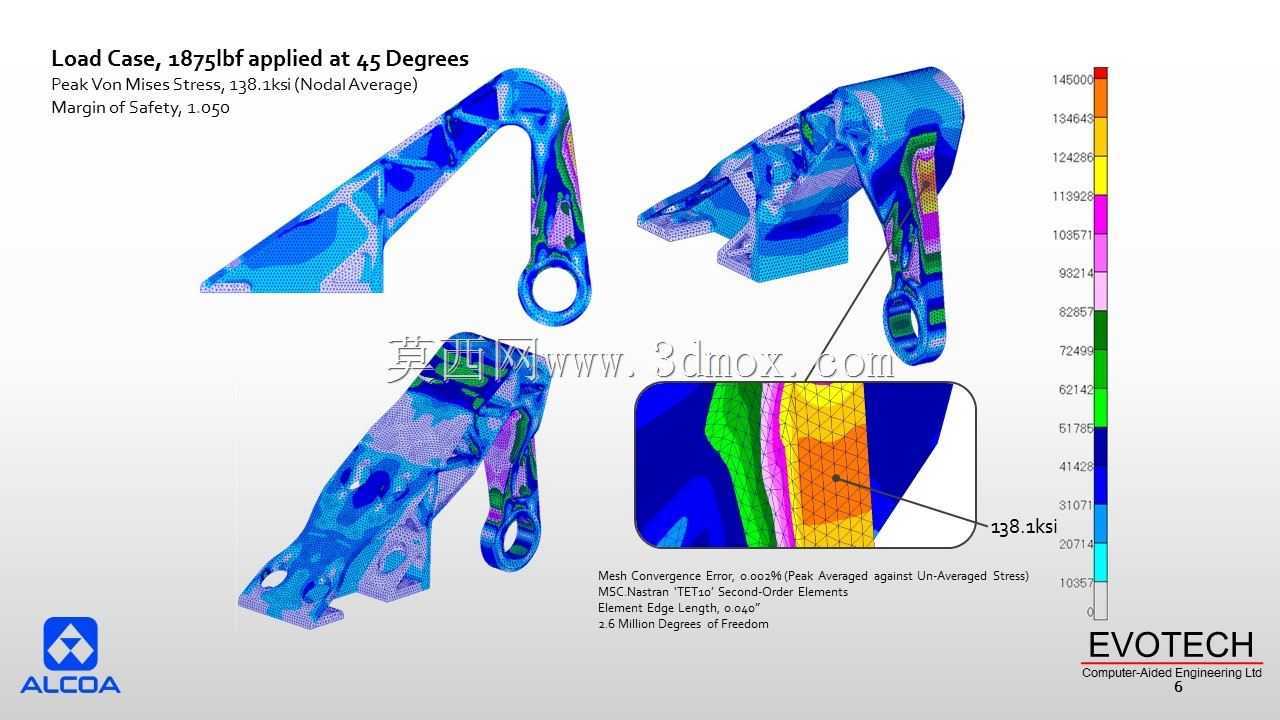

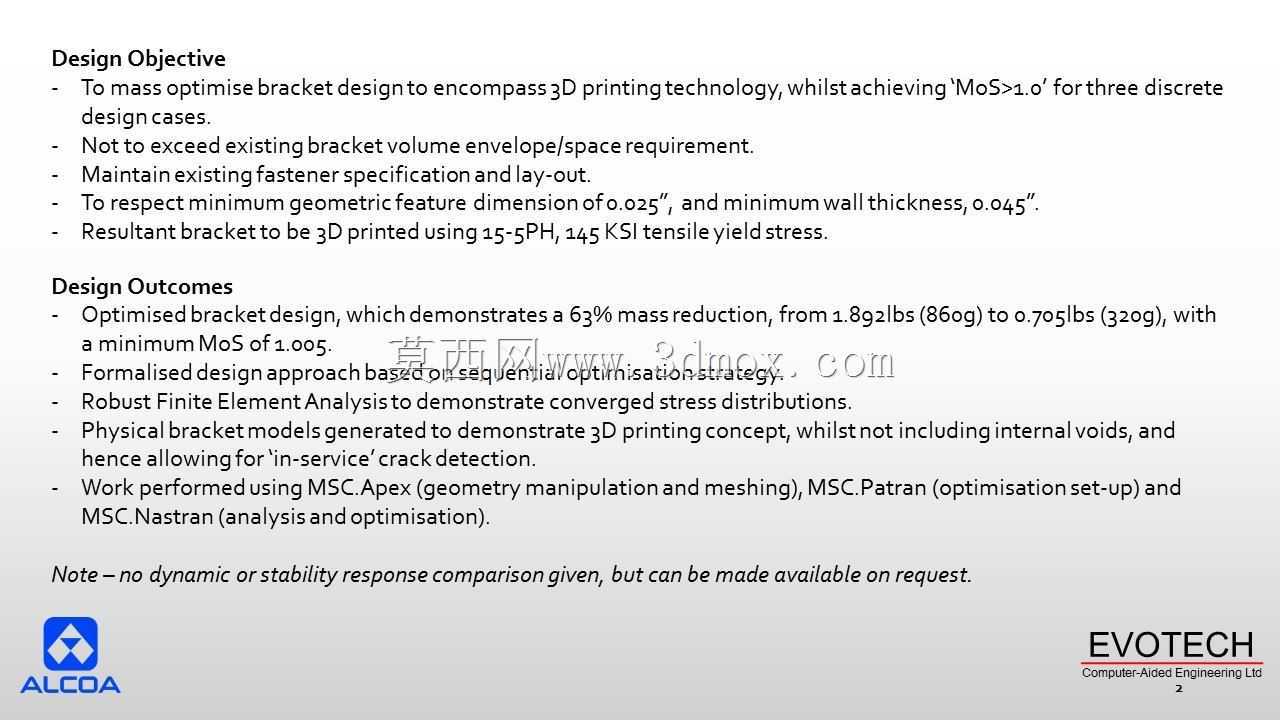

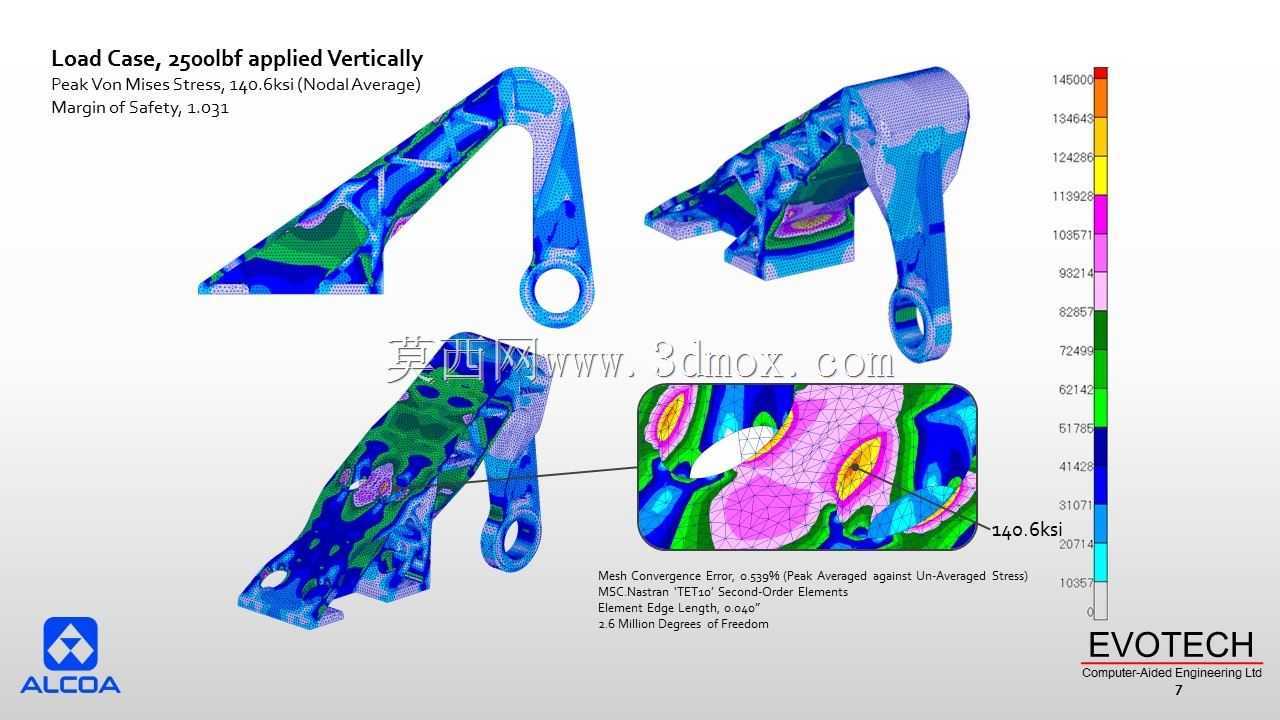

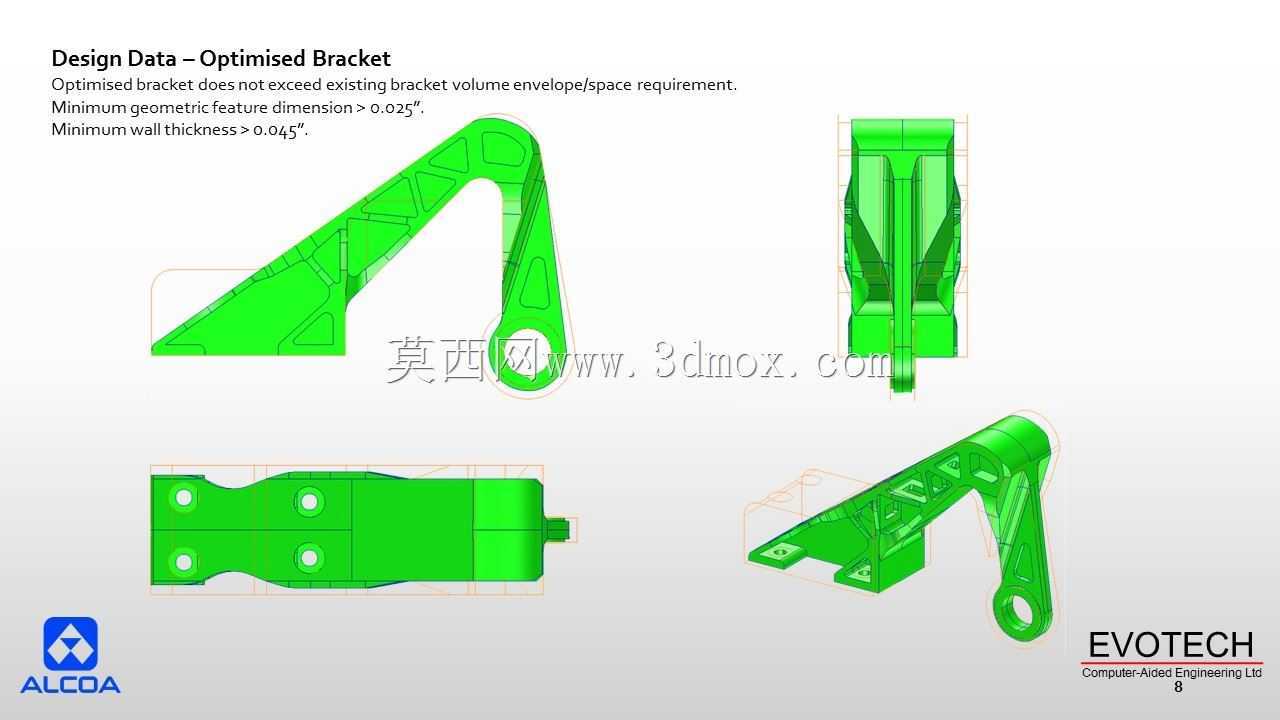

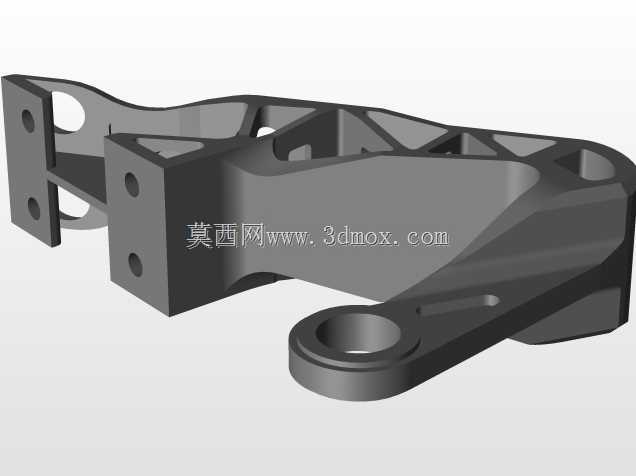

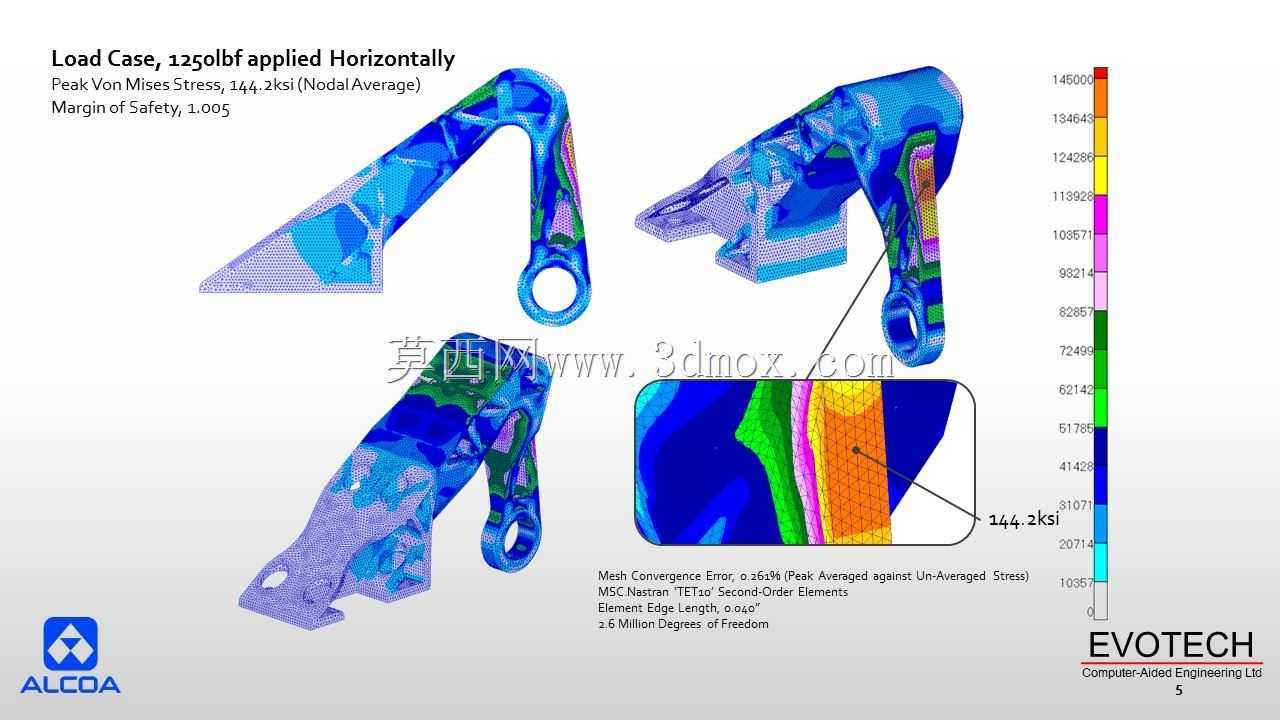

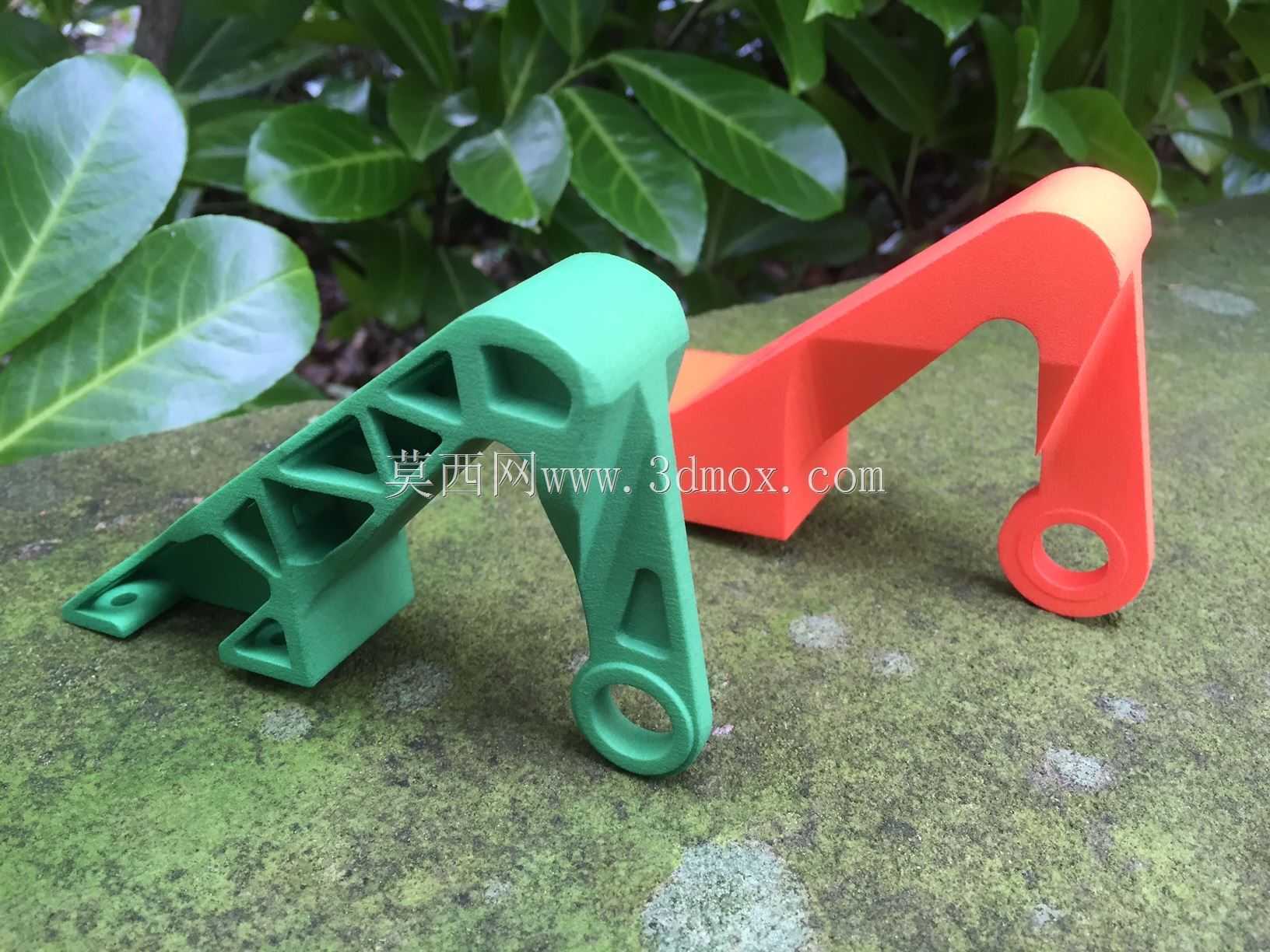

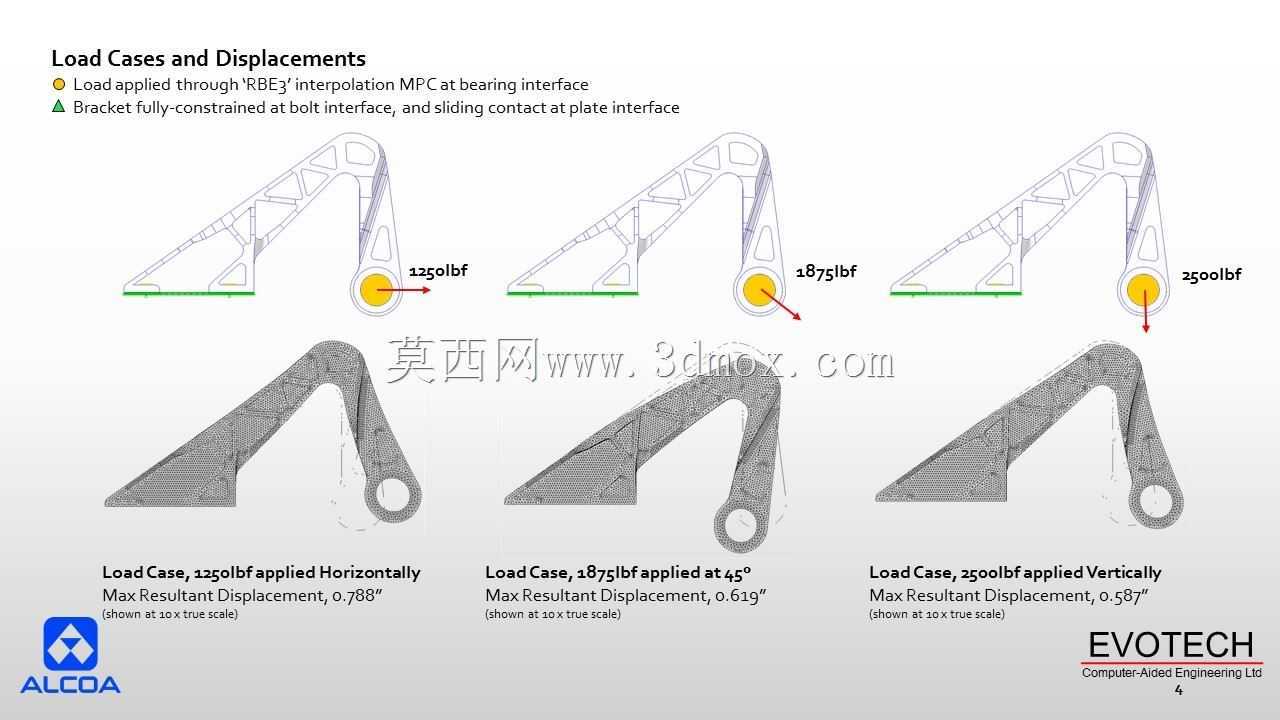

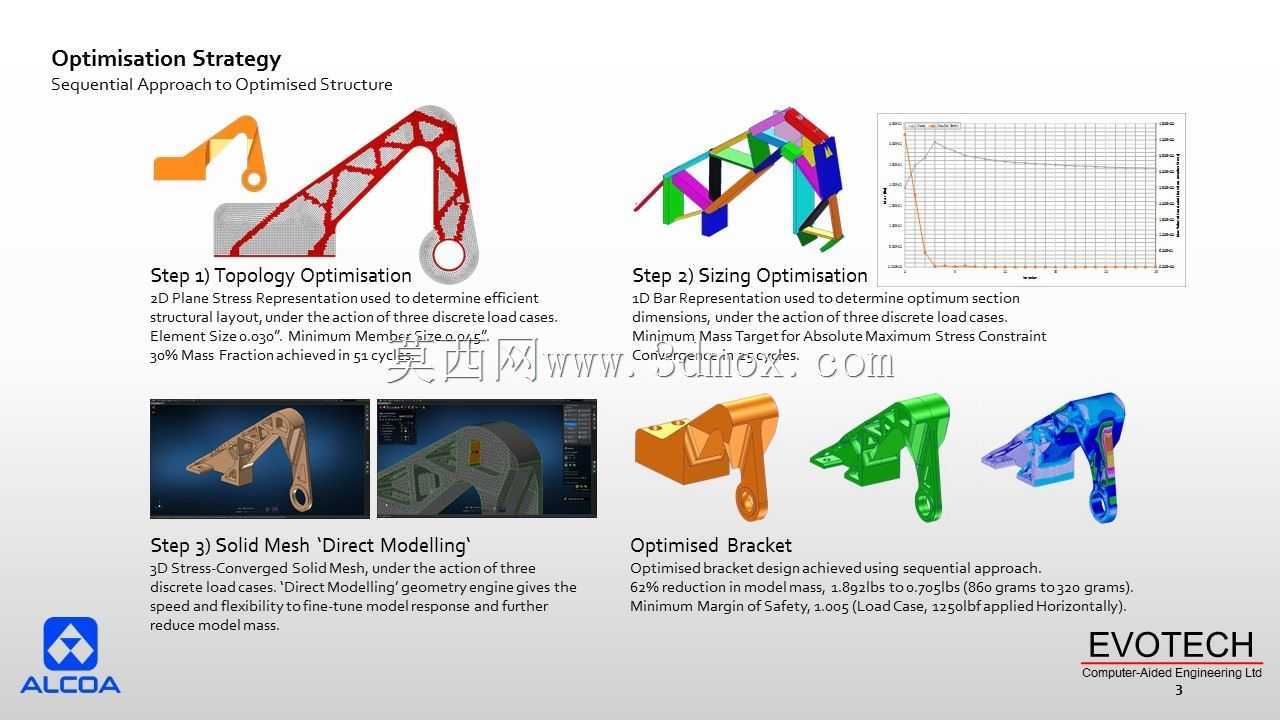

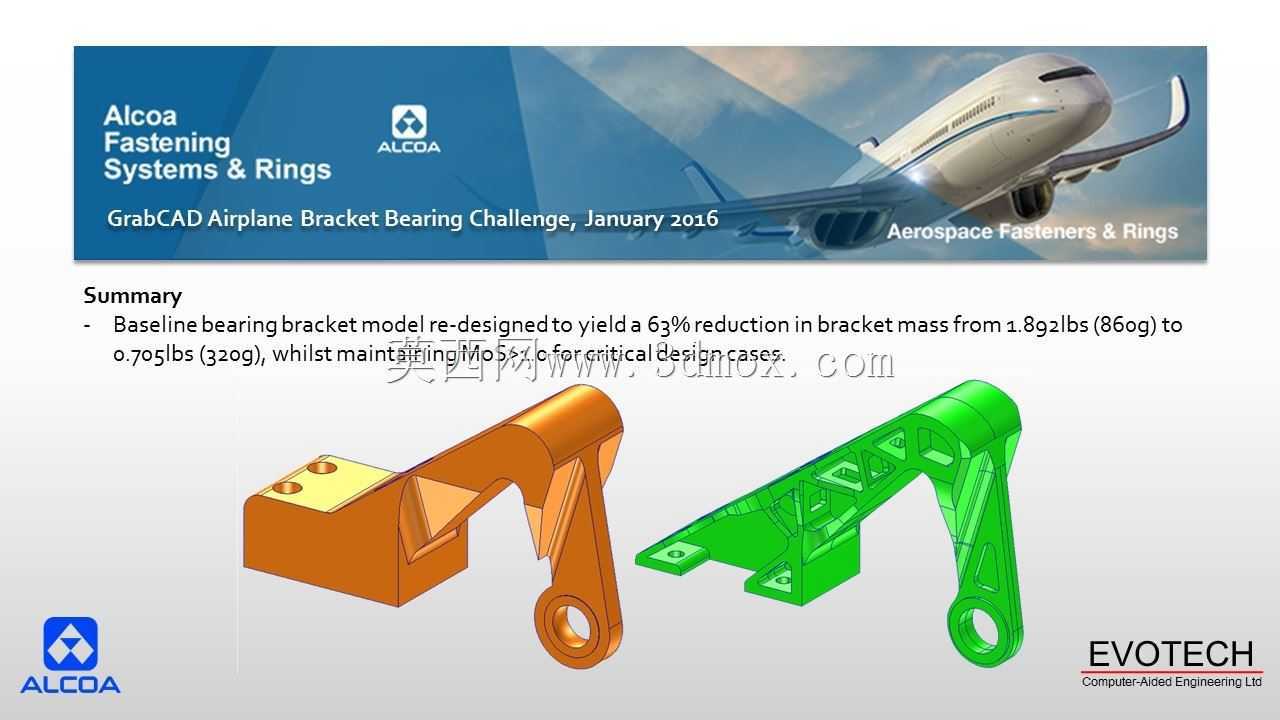

这款支架的设计核心围绕高承载工况下的轻量化需求展开，最初的应用场景瞄准航空航天机载设备、高端工业检测装备内部的元器件支撑场景，这类场景对安装件的自重有严苛限制，同时要求支撑结构在持续振动、交变载荷作用下不能出现屈服失效，传统等截面铣削加工的支架往往为了满足安全系数冗余设计，自重过大，挤占设备有效载荷空间。设计过程中没有沿用传统的经验式结构排布，而是先划定安装边界：底部两个安装孔位的中心距、端部铰接孔的孔径与同轴度公差都提前锁定，将非安装区域的材料全部设为可优化域，以给定工况下的最小安全系数为约束条件，通过顺序优化策略迭代去除低应力区域的材料，最终形成类似桁架的镂空筋格结构。从实际成型后的结构来看，筋条的走向完全匹配主应力传递路径，没有多余的材料堆积，铰接端做了局部加厚处理，避免孔位在反复铰接转动过程中出现应力集中开裂，底部安装面预留了足够的沉头空间，安装时螺栓头部不会突出安装面干涉其他部件。和同载荷等级的传统实心支架相比，这款优化后的支架质量降低幅度超过六成，在大幅削减自重的同时，最小安全系数仍能满足长期使用要求，不会出现静载屈服问题。需要注意的是，这种拓扑优化后的结构如果采用金属3D打印工艺制作，需要提前考虑打印过程中的支撑添加与后续去支撑工艺，避免内部镂空区域残留支撑无法清理，如果采用SLS尼龙等非金属工艺打印，可直接用于概念验证与载荷测试，验证结构受力逻辑的合理性。结构的筋格厚度经过多轮仿真调整，既保证了打印过程中不会出现薄壁翘曲，也避免了筋条过厚带来的不必要自重增加，铰接孔的位置精度可以通过后续少量机加工保证，满足装配的公差要求。这类优化思路同样可以迁移到其他安装空间受限、自重要求严苛的支撑部件设计中，打破传统设计中靠加厚材料提升强度的惯性思维，通过应力路径匹配的结构排布实现性能与自重的平衡。
