融合量具齿轮元素的格拉斯卡奖杯造型设计

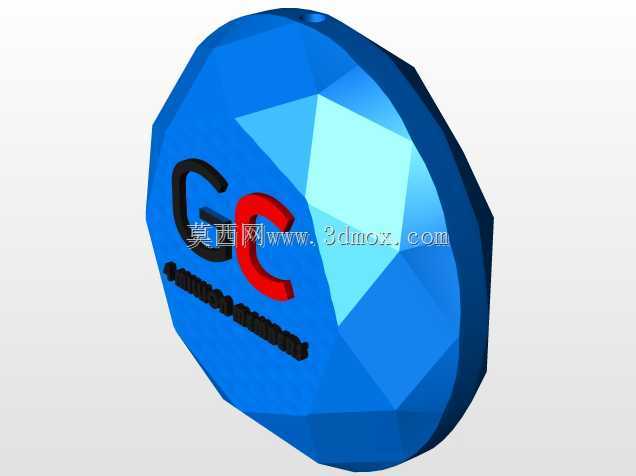

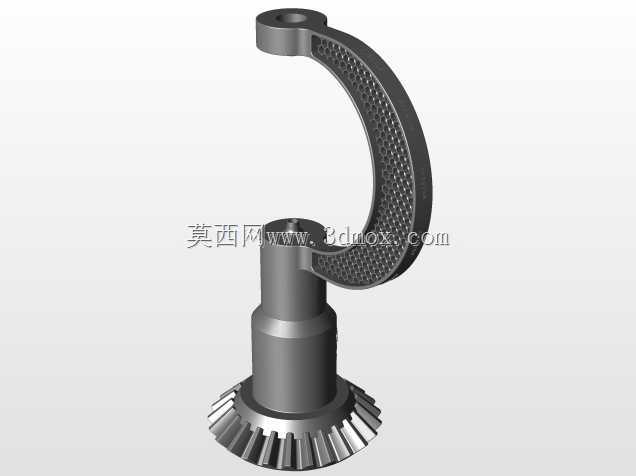

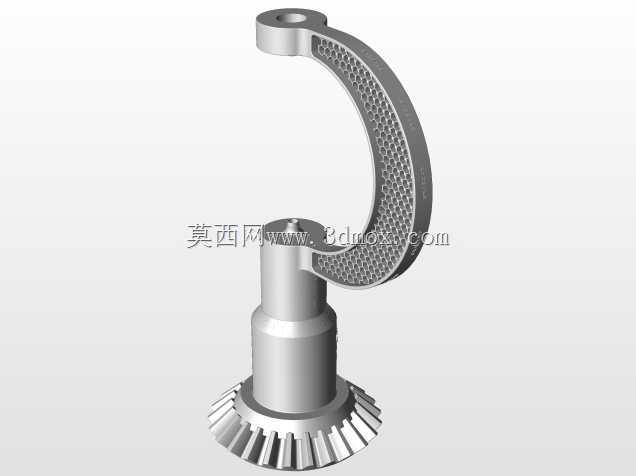

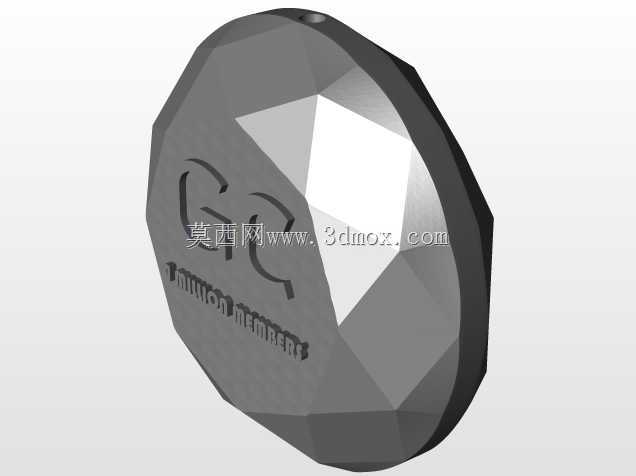

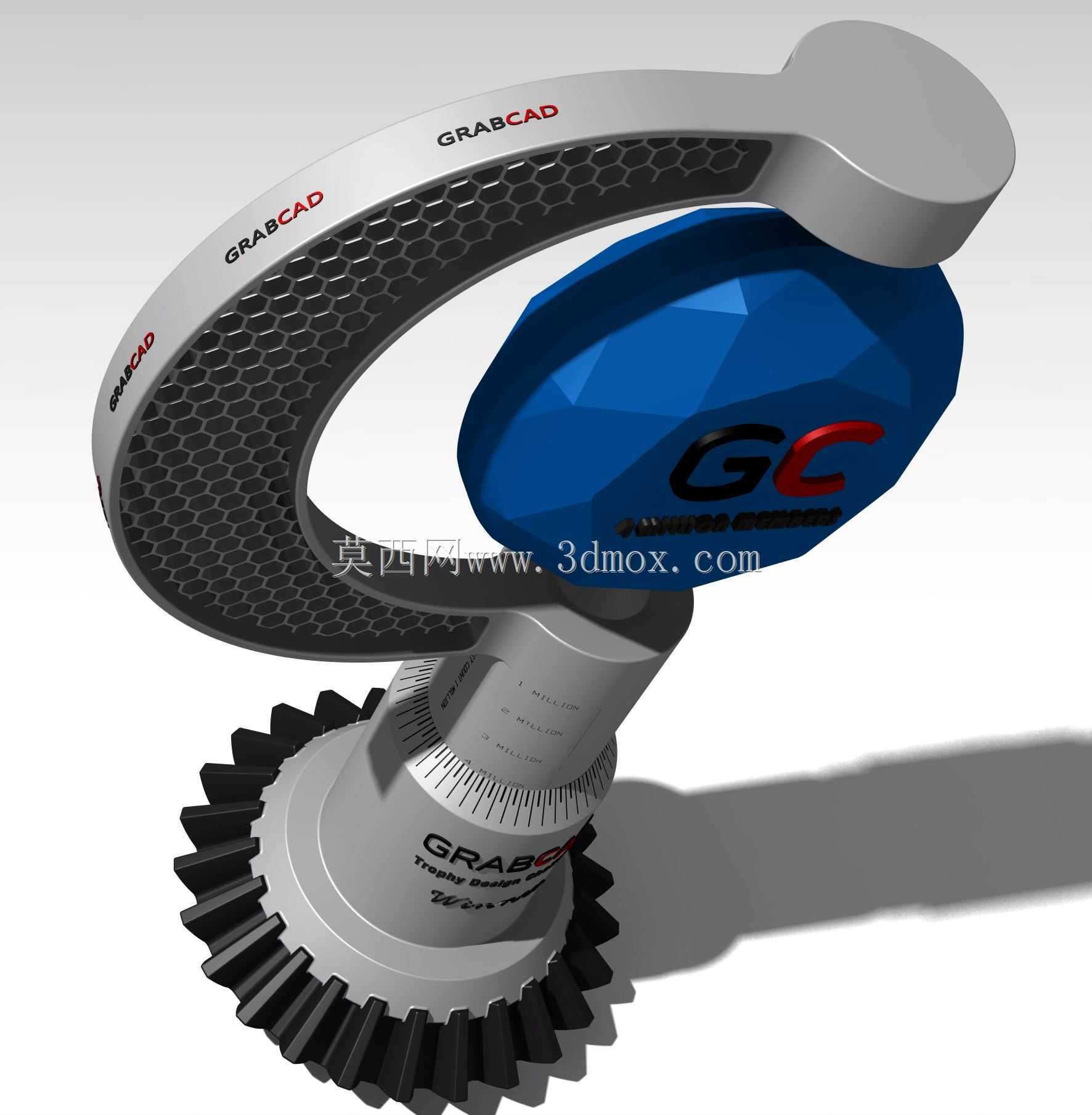

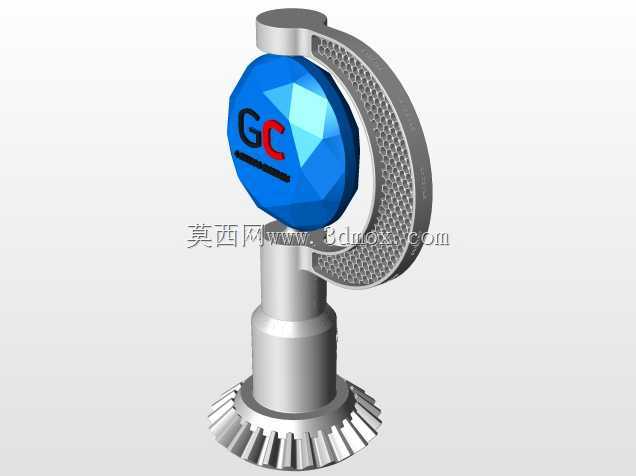

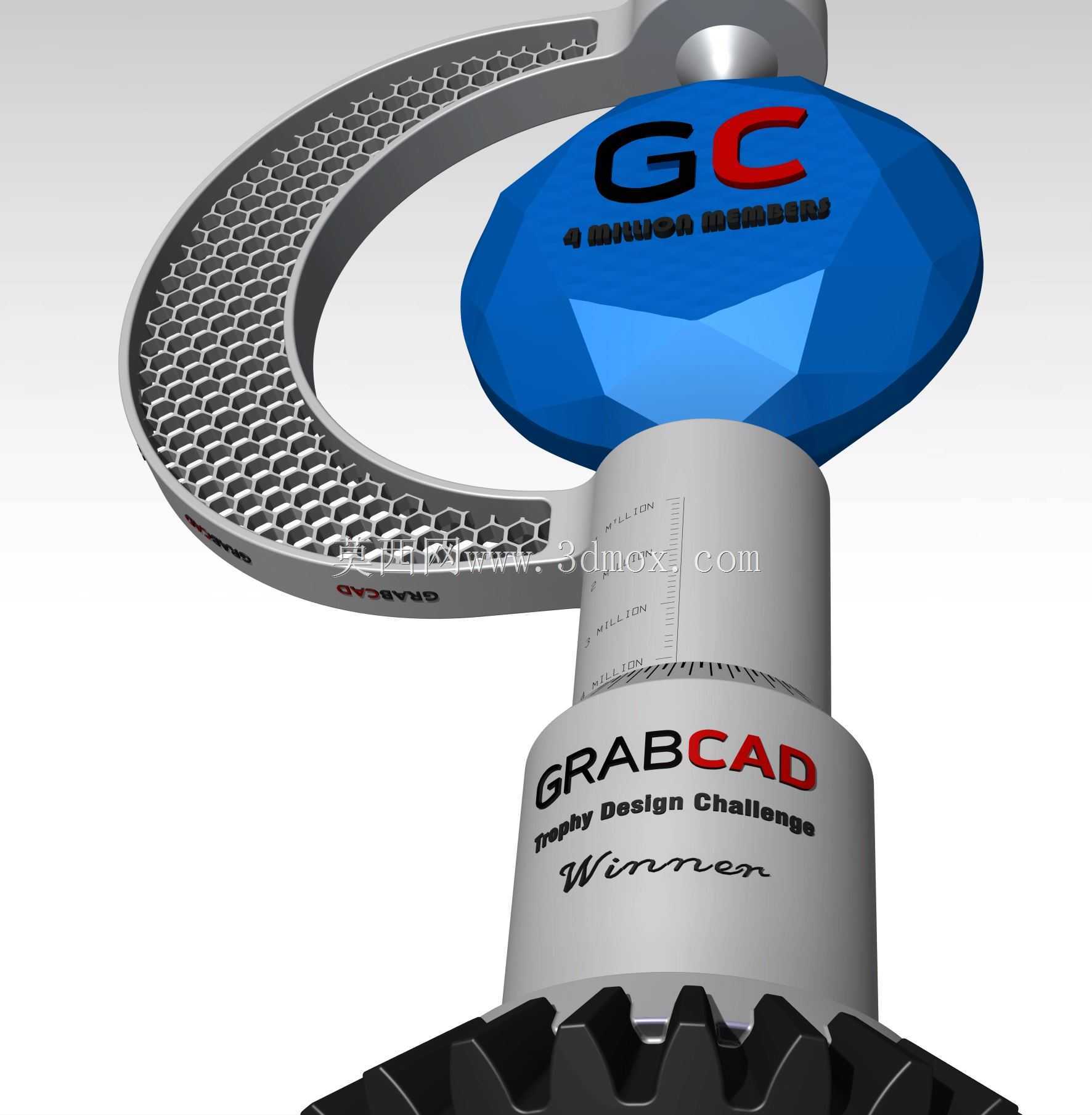

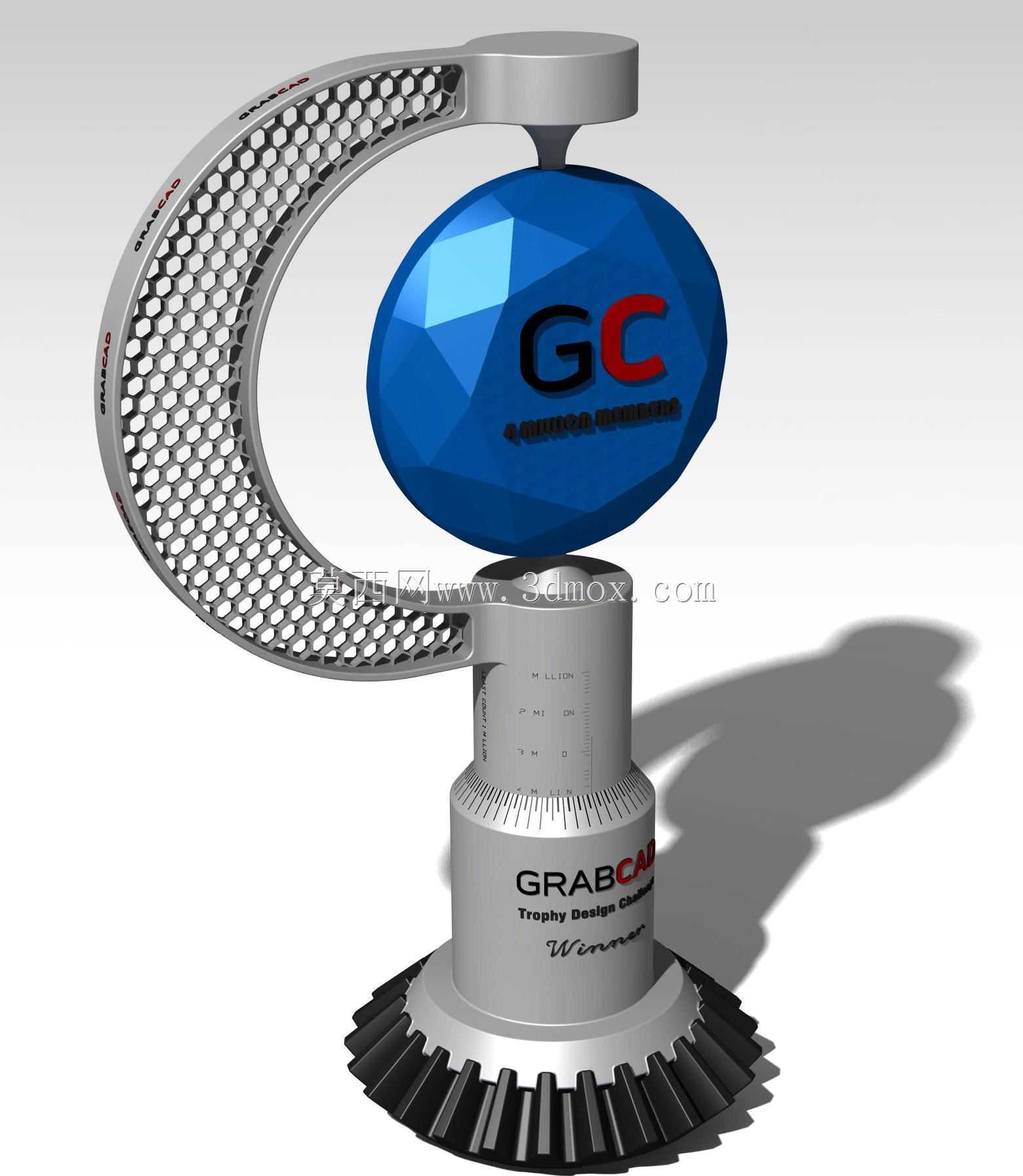

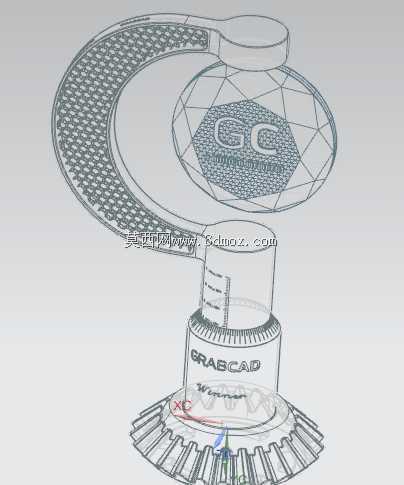

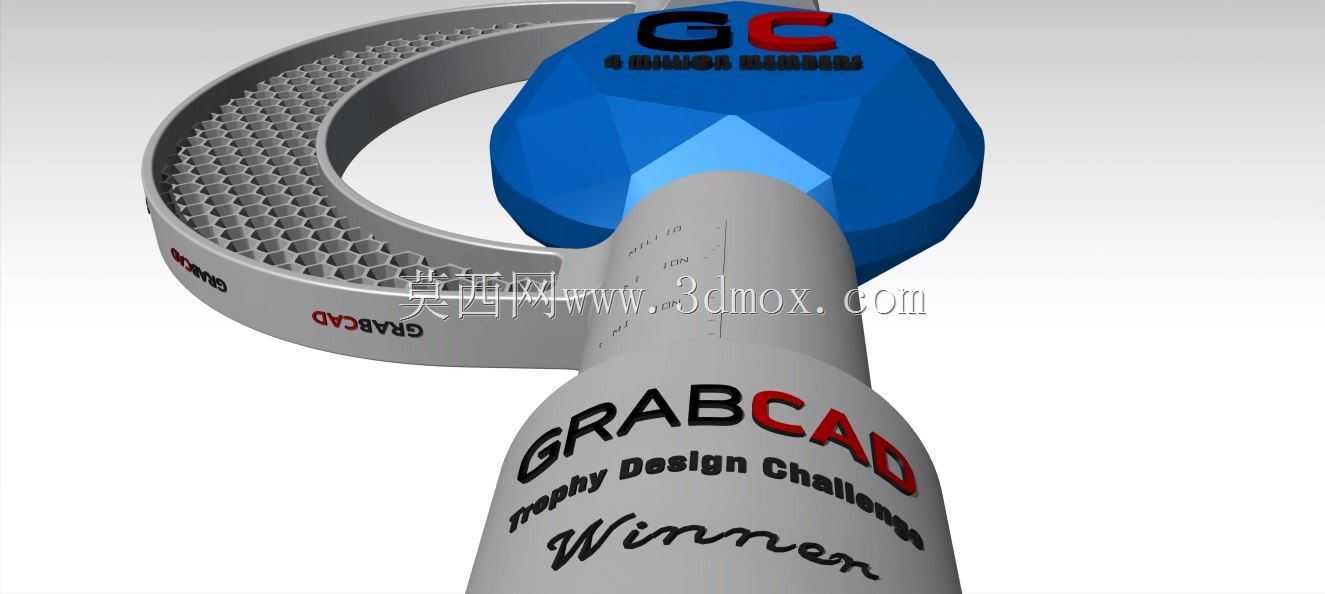

这款奖杯的造型设计跳出了传统奖杯的固化思路，核心结构融合了千分尺的测量基准逻辑与伞齿轮的传动结构特征，整体保持菱形旋转对称的构型逻辑，在工业文创、赛事纪念、工业主题展陈场景中具备极强的辨识度。从结构落地的角度看，设计初期先锚定了菱形旋转的整体外轮廓边界，将千分尺的尺架弧形支撑结构作为奖杯的主承力框架，替代传统奖杯的实心杯柱结构，既降低了整体耗材占比，也让工业元素的融合不生硬。伞齿轮部分被设置在奖杯的下部支撑段，齿形参数参考了通用传动伞齿轮的标准齿廓做了等比例缩放，齿面的纹理细节完全还原真实齿轮的加工特征，没有做过度的艺术化简化，让接触机械行业的受众能直观识别出对应的工业部件特征。上部的标识安装位采用了多边形嵌合结构，和菱形整体轮廓形成呼应，嵌合面预留了足够的平面区域用于赛事标识、获奖信息的蚀刻或粘贴，不会因为曲面弧度导致标识安装后出现起翘、变形的问题。支撑底座的接触面做了微幅的内凹处理，放置在平面展台上时能形成稳定的负压吸附效果，避免轻微触碰导致奖杯倾倒，底座的外轮廓和上部菱形结构保持同轴度公差在0.2mm以内，保证整体视觉上的对称规整。从实际使用场景出发，这款奖杯既可以作为工业设计赛事、技能比武大赛的荣誉载体，也可以作为工业主题展厅的陈列摆件，结构上没有易脱落的细碎零部件，整体一体成型的结构逻辑也适配3D打印、精密铸造、数控铣削等多种加工工艺，不同加工工艺下都能完整还原结构细节。设计过程中特意规避了尖锐的外凸棱角，所有棱边都做了R0.5mm的圆角过渡，避免拿取过程中出现划伤风险，握持段的曲面弧度贴合人手握持的自然姿态，拿取时的受力点均匀分布在手掌接触区域，不会出现局部硌手的问题。整体结构的壁厚保持均匀，最小壁厚不小于1.8mm，不管是采用金属铸造还是树脂打印加工，都不会出现壁厚不均导致的缩孔、变形问题，后期表面处理可以根据需求做阳极氧化、喷漆、电镀等不同工艺，适配不同赛事的视觉风格需求。
