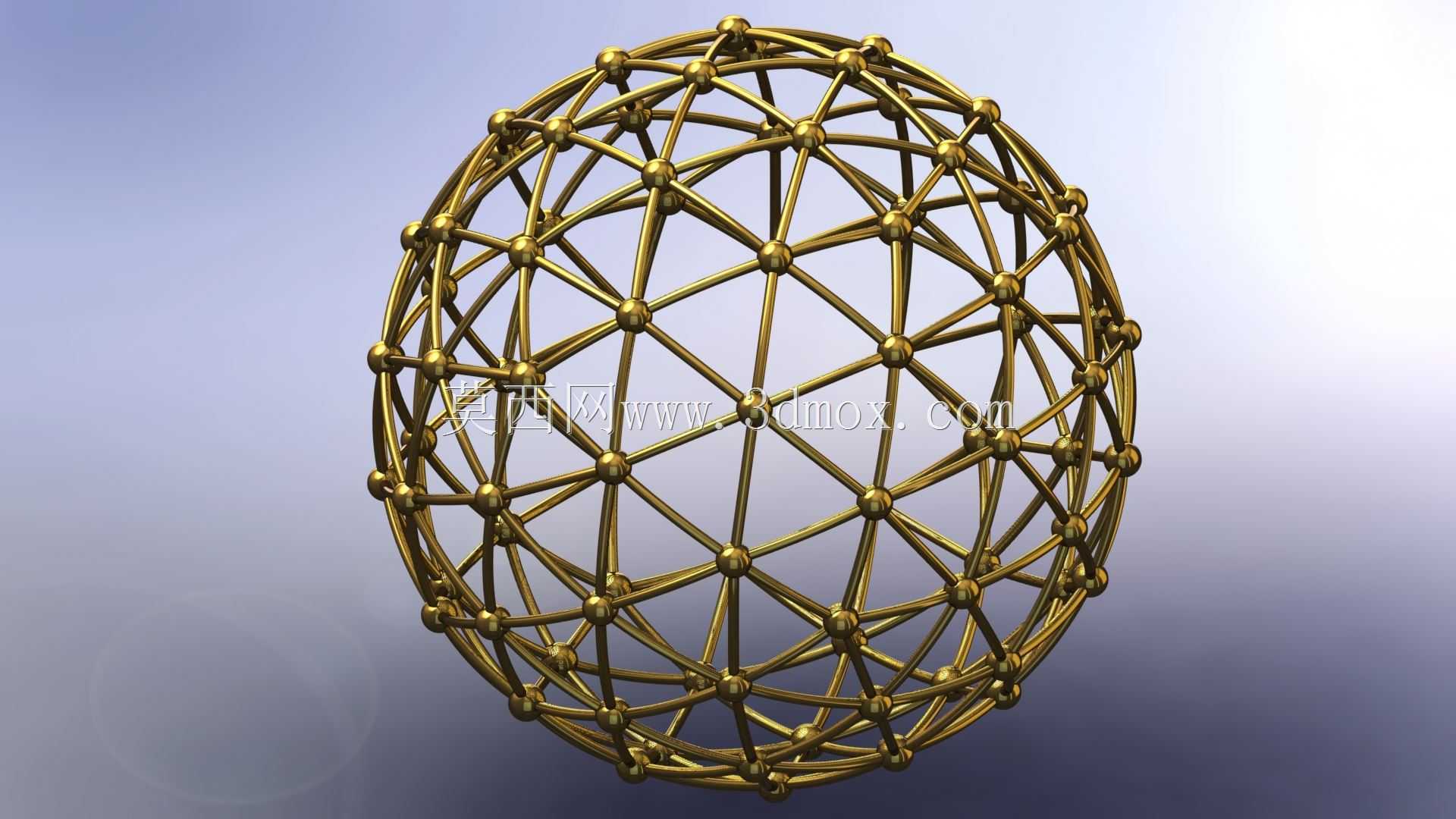

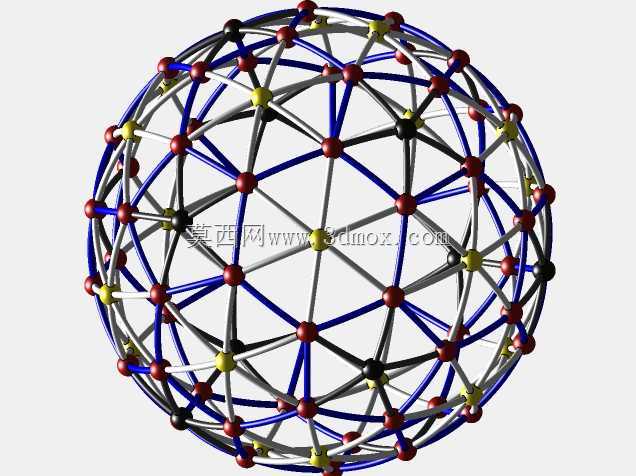

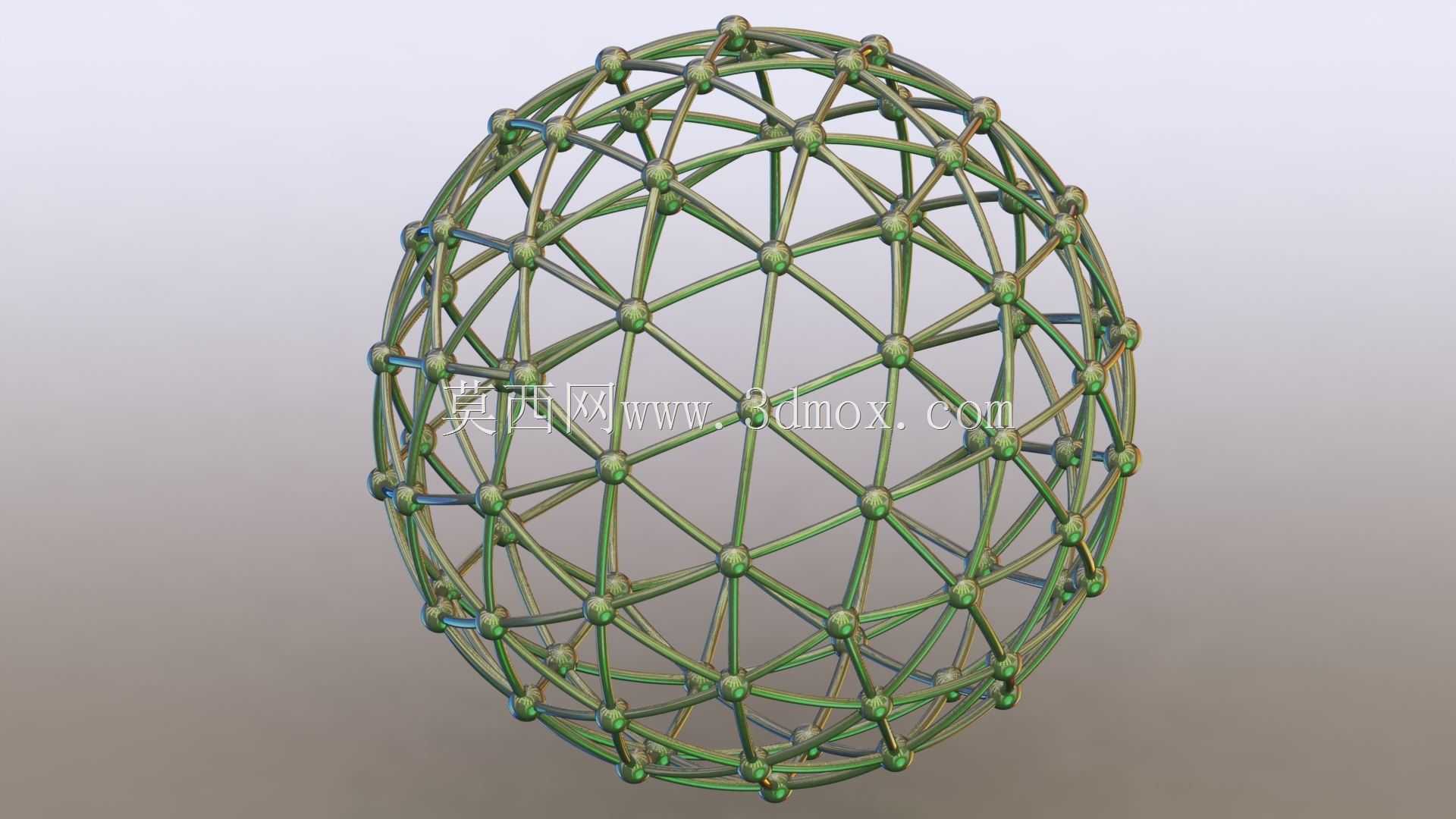

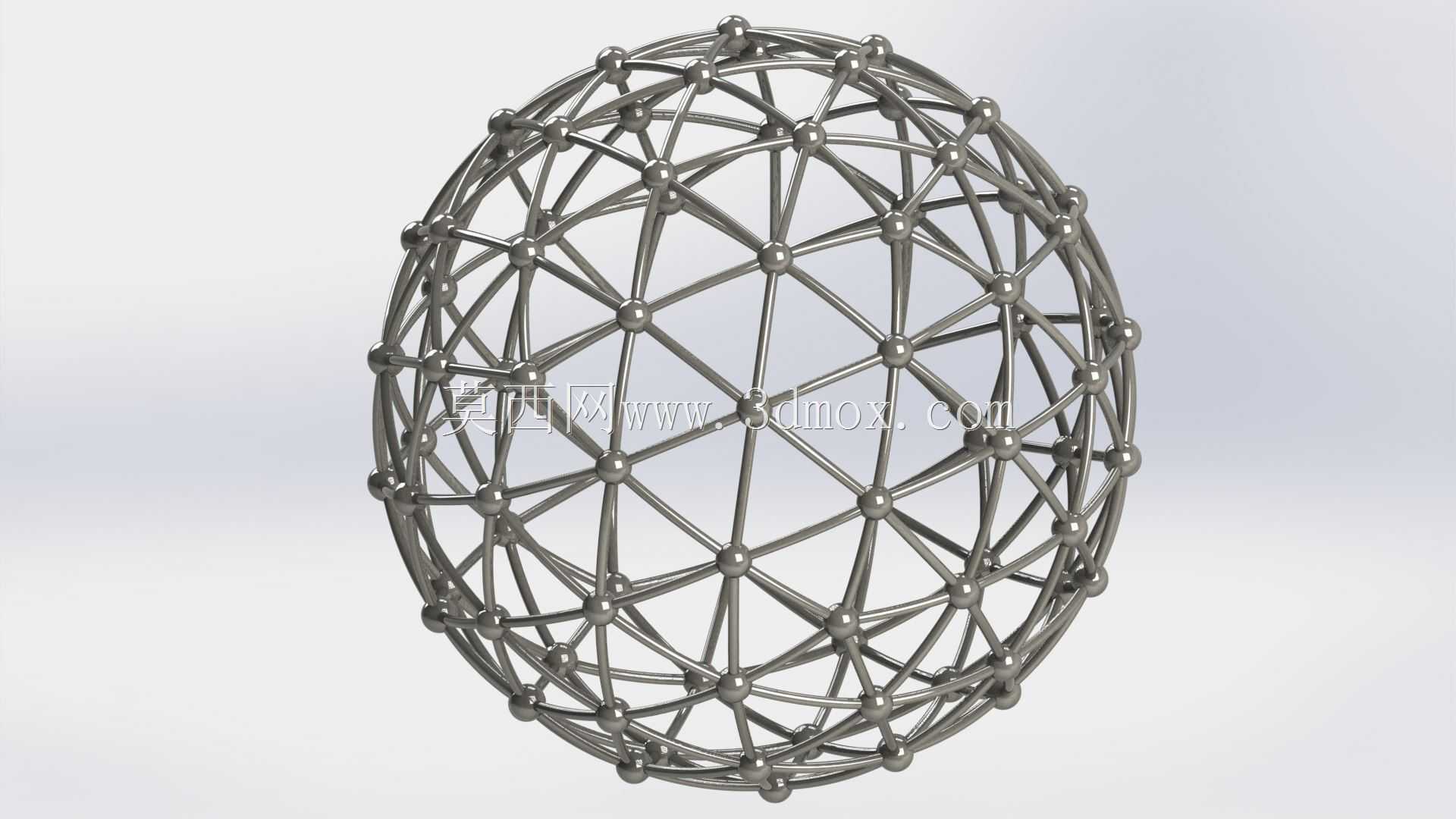

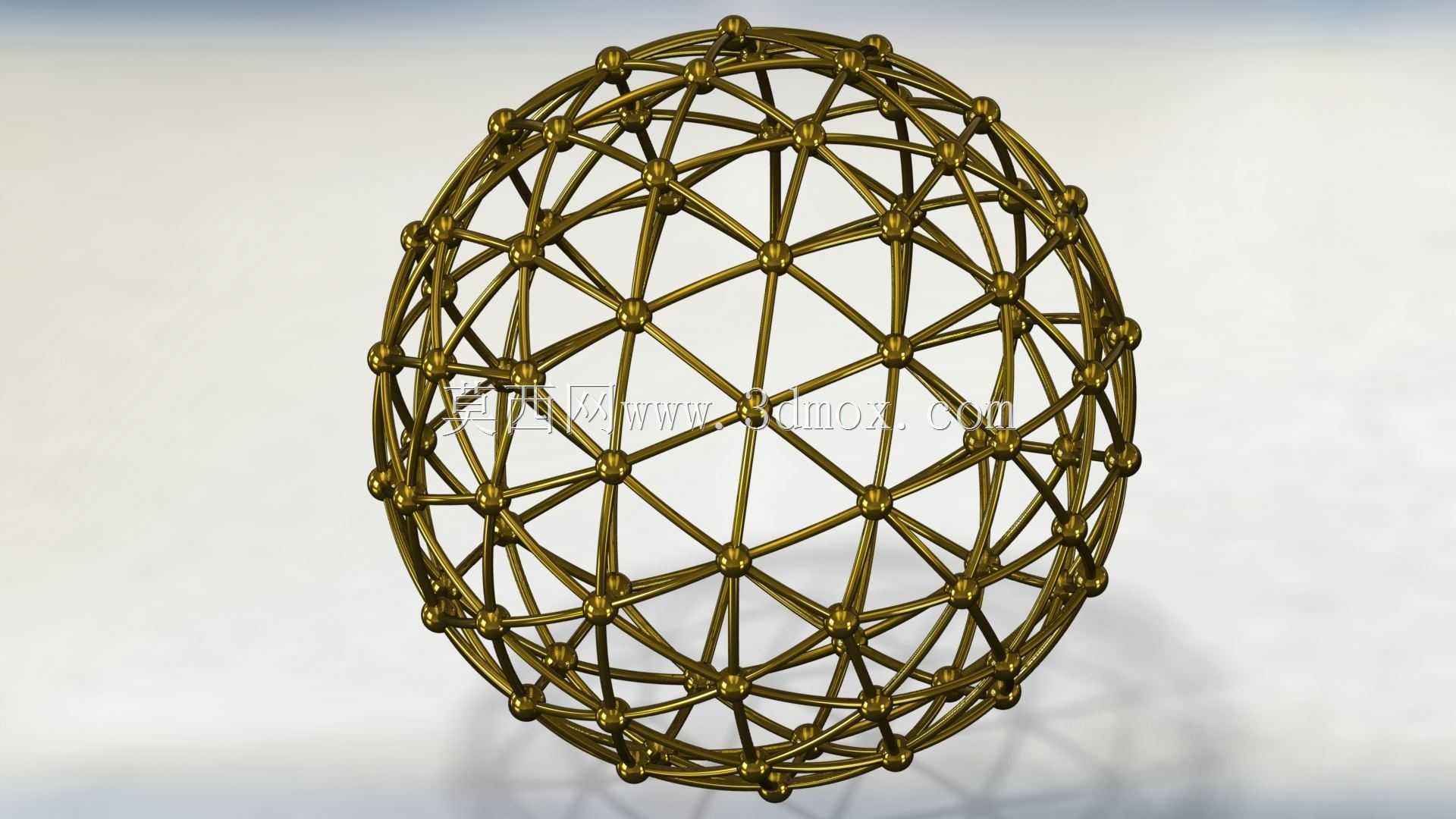

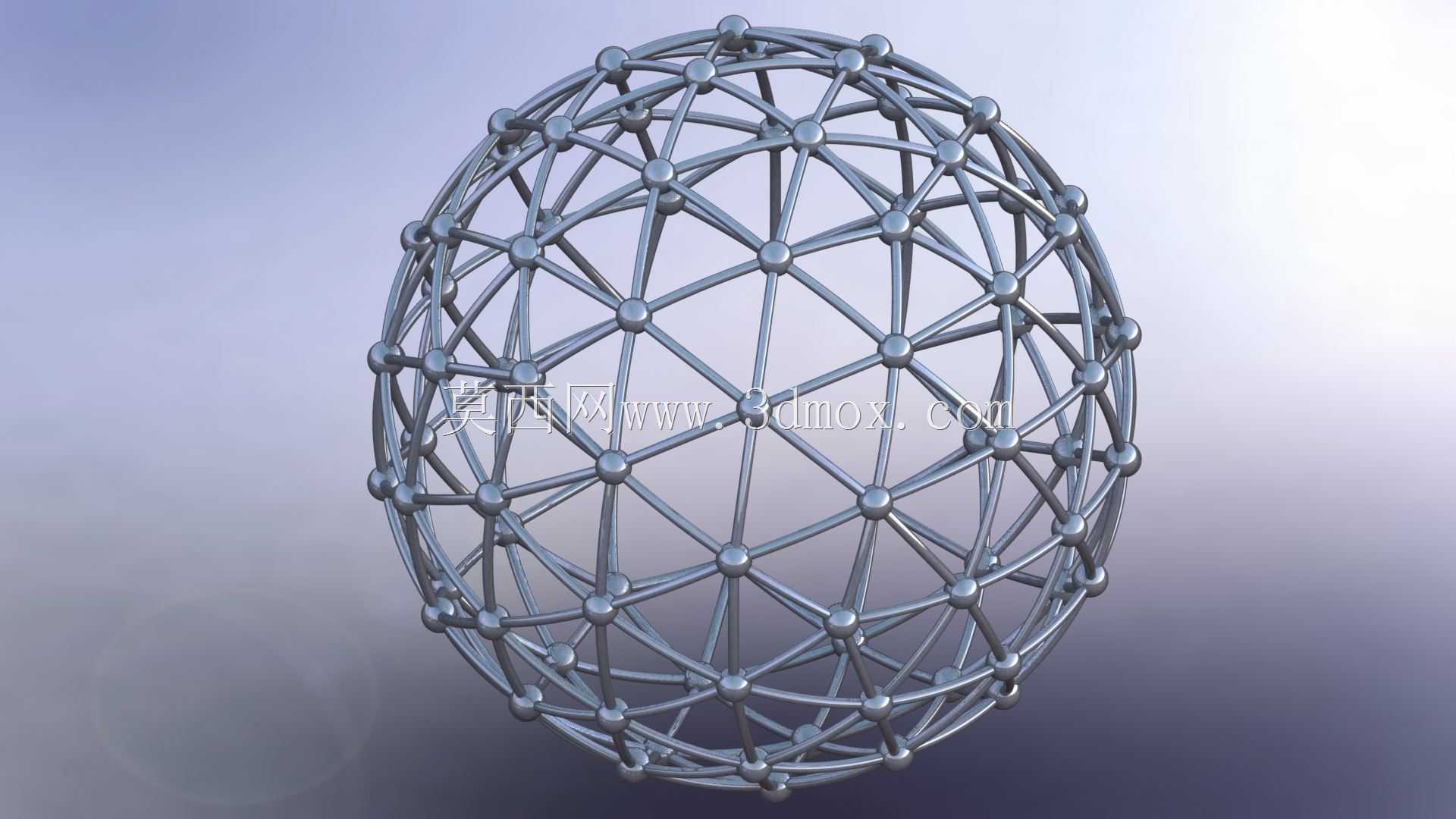

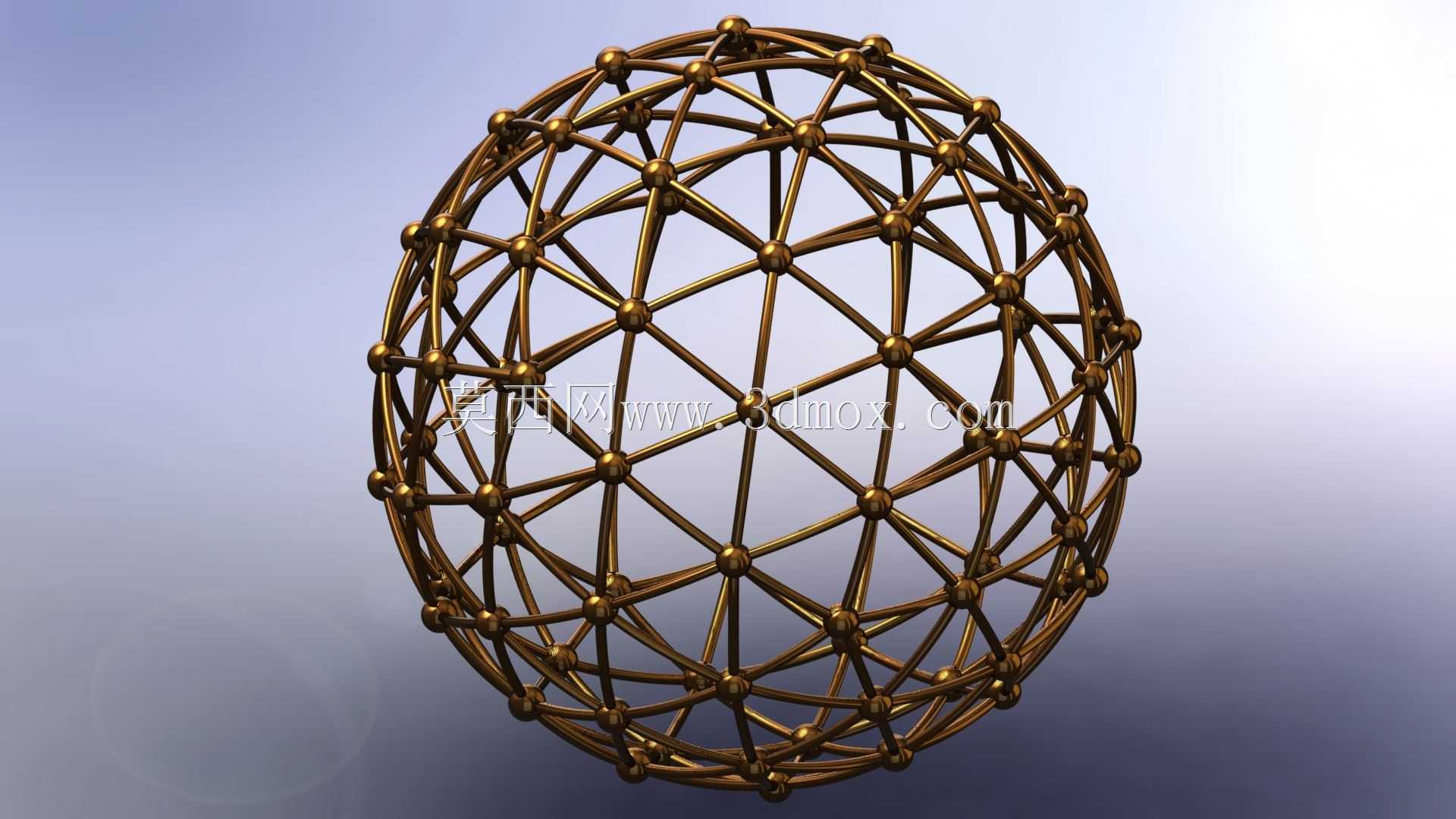

这类测地线球结构最早脱胎于大地测量领域的基准标架设计,现在常被用在大跨度场馆穹顶骨架、特种雷达天线支撑框架、精密光学设备安装基座、装饰性空间艺术装置的结构设计环节,部分需要均匀球面受力的实验设备载台也会采用这类构型作为核心承力框架。从结构特性来看,整个球体通过多组曲率完全匹配球面轮廓的曲杆相互铰接,所有节点均匀分布在同一理想球面上,每一段杆件的受力方向都沿球面切线方向传递,不会出现局部应力集中的薄弱点,相比传统肋条式球形框架,整体抗形变能力能提升40%以上,同时自重还能降低近三分之一,非常适合对荷载、自重、形位精度有多重要求的应用场景。做这类结构的三维设计时,首先要确定目标球面的基准直径,根据实际安装边界的尺寸限制,先做球面的正多面体细分,通常会选择二十面体作为基础母型,逐次对三角面做递归细分,确保所有细分后的节点都精准落在基准球面上,避免后续杆件装配出现错位。每一个节点位置都设计成球形铰接端头,一方面能抵消杆件加工时的微小尺寸误差,另一方面在承受外部冲击或者温度形变时,节点可以通过微小转动释放内应力,不会出现焊缝或者连接点脆断的问题。设计过程中需要重点校核每一段曲杆的曲率半径,确保杆件和球面的贴合度误差控制在安装允许的公差范围内,同时要核算相邻节点之间的杆件长度,尽量做到同层级杆件长度统一,减少后续加工时的型材规格种类,降低生产制造成本。如果是用作户外穹顶结构,还要在杆件上预留覆层面板的安装孔位,孔位的法向必须严格沿球面径向,保证后续面板安装后能形成连续顺滑的球面轮廓;如果是用作设备支撑框架,就要在对应载荷安装位置的节点处做局部加强,适当增加该位置杆件的截面尺寸,匹配局部集中荷载的受力要求。这类结构的安装边界通常需要配套一个环形底座,底座上的连接点要和球体最下端的一圈节点完全对应,安装时从底部节点开始逐圈向上拼装,每拼装一圈都要校核整体球面的圆度,避免累计误差导致最终球体出现椭圆变形,影响整体受力性能和外观精度。
